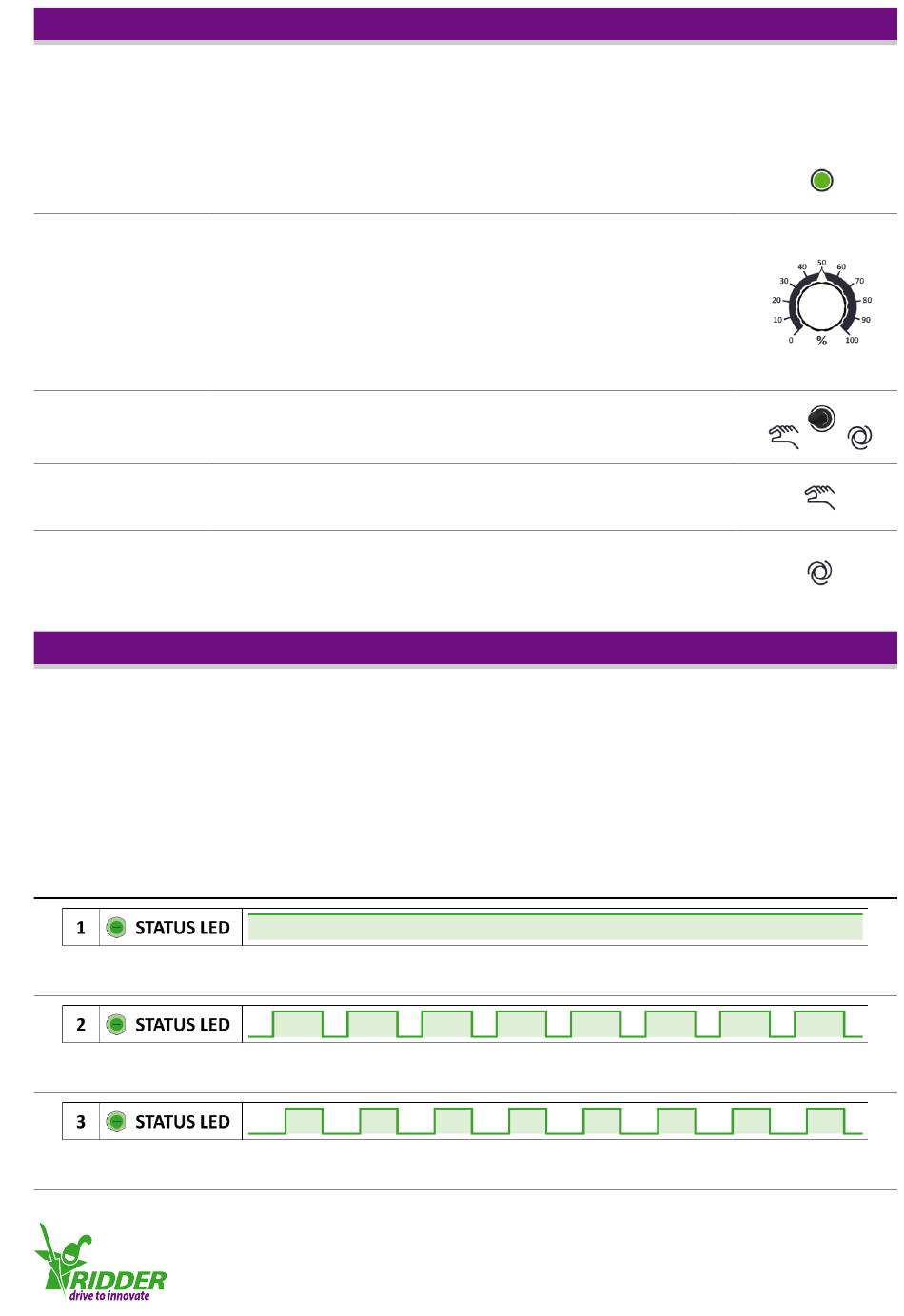

6.1 Utilisation de la RLC100 - Commande
La commande LogicControl RLC100 est pourvue de boutons de commande sur le panneau frontal.
Cette exécution est simple sur la RLC101 (pour un seul LogicDrive) et double sur la RLC102 (pour
deux entraînements LogicDrive).
LED d'état : RLC100
"STATUS LED"
Molette
Commutateur
Commande
manuelle
Automatique
6.2 Utilisation de la RLC100 - Codes de clignotement des voyants LED
La LogicControl RLC100 est pourvue de 2 voyants LED :
● STATUS LED - LED état (vert) sur la partie frontale de la RLC100 ;
● DIP-ERR LED - LED commutateur DIP erreur (rouge) sur le circuit imprimé de la RLC100.
Les deux voyants LED peuvent s'allumer selon un code de clignotement déterminé qui est expliqué
ci-après.
Code de clignotement / Explication
● Fonctionnement normal
● Le contact d'alarme LogicDrive (entraînement) a été interrompu.
● La LogicPower RLP200 connectée est active ou en cours de test.
Ce voyant LED donne des informations sur le
fonctionnement et l'état actuel de la RLC100 (voir § 6.2).
En commande manuelle, la molette permet de régler la
position du LogicDrive.
En commande automatique, la position de la molette
détermine la position d'urgence en cas de panne de
courant (lorsque cette option a été réglée avec la présence
d'une alimentation de secours RLP200).
Commutateur à deux positions pour mettre la RLC100 en
mode automatique ou manuel.
Le commutateur à 2 positions est en mode manuel.
La molette permet de modifier la position du LogicDrive.
Le commutateur est en position automatique.
La position du LogicDrive est commandée par le régulateur
de climatisation.
