5.1 Réglage de la RLC100 - Commutateur DIP signal de commande
Avant l'utilisation, il convient de régler la portée du signal de commande (du régulateur de
climatisation) avec les commutateurs DIP 0 % et 100 % dans la RLC100. La portée de réglage de la
commande manuelle (molette) est ainsi automatiquement ajustée au signal de commande réglé.
Si le réglage de valeur minimale du signal de commande est fixé à 1 V-DC ou 2 V-DC, tout signal de
commande inférieur à 0,5 V est interprété en tant que perte du signal de commande. Cela est
communiqué par la RLC100 via un code LED et un contact d'alarme en tant que situation d'alarme.
Si une commande de mise en position d'urgence est prévue, elle sera également activée. La
situation d'alarme est annulée lorsque le signal de commande du régulateur de climatisation est
supérieur à 0,7 V.

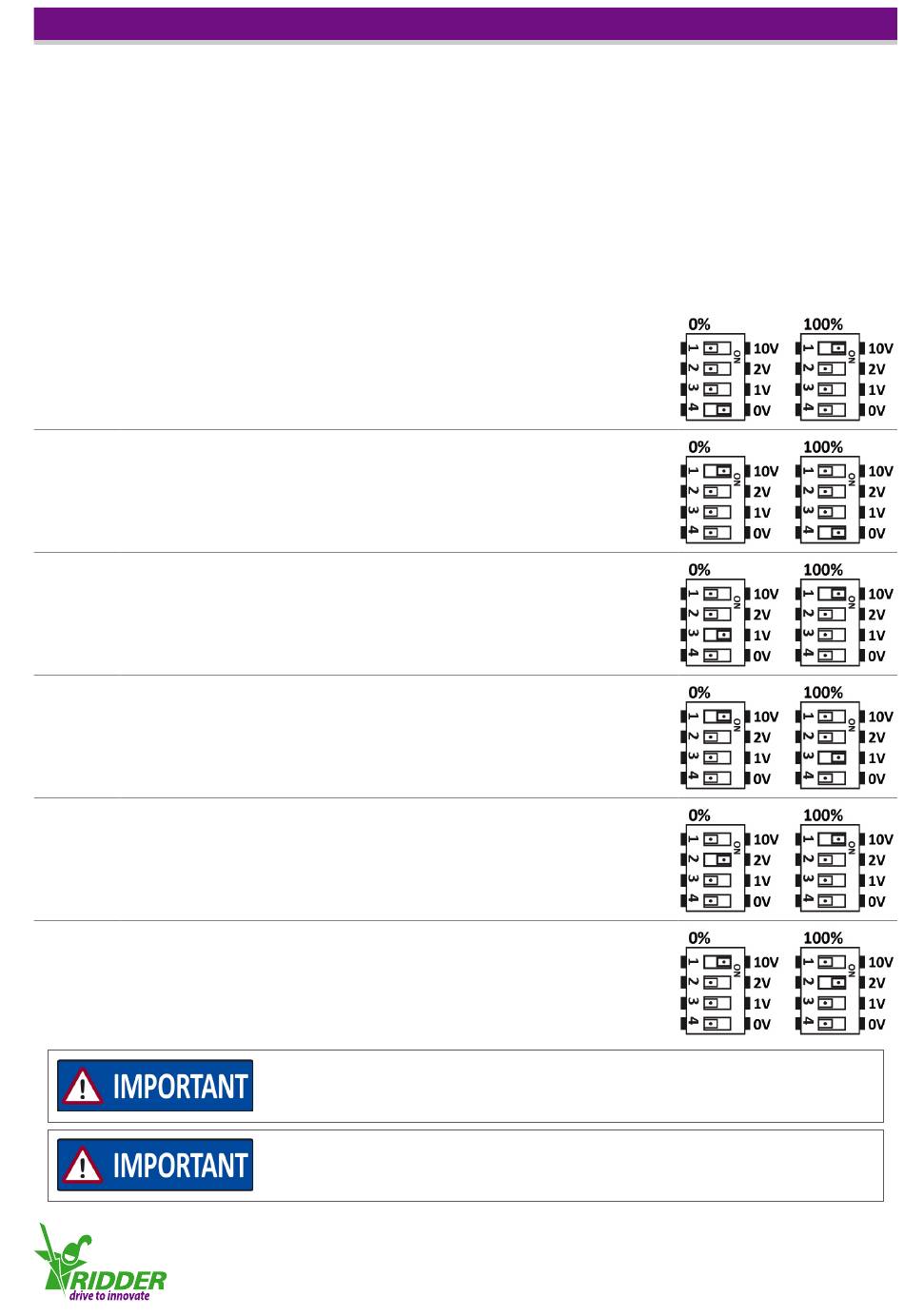

Commutateur DIP 0%:
Commutateur DIP 100%:
0-10 V DC
Commande manuelle 0-100%:
Alarme / commande de mise en pos. d'urgence :
Commutateur DIP 0%:
Commutateur DIP 100%:
10-0 V DC
Commande manuelle 0-100%:
Alarme / commande de mise en pos. d'urgence :
Commutateur DIP 0%:
Commutateur DIP 100%:
1-10 V DC
Commande manuelle 0-100%:
Alarme / commande de mise en pos. d'urgence :
Commutateur DIP 0%:
Commutateur DIP 100%:
10-1 V DC
Commande manuelle 0-100%:
Alarme / commande de mise en pos. d'urgence :
Commutateur DIP 0%:
Commutateur DIP 100%:
2-10 V DC
Commande manuelle 0-100%:
Alarme / commande de mise en pos. d'urgence :
Commutateur DIP 0%:
Commutateur DIP 100%:
10-2 V DC
Commande manuelle 0-100%:
Alarme / commande de mise en pos. d'urgence :
Régler un des commutateurs DIP sur 10 V DC.
le voyant LED (rouge) DIPSW ERROR s'allume.
puisse traiter le signal de commande réglé.
