2.4.4 Fixation du pied de blocage des roulettes

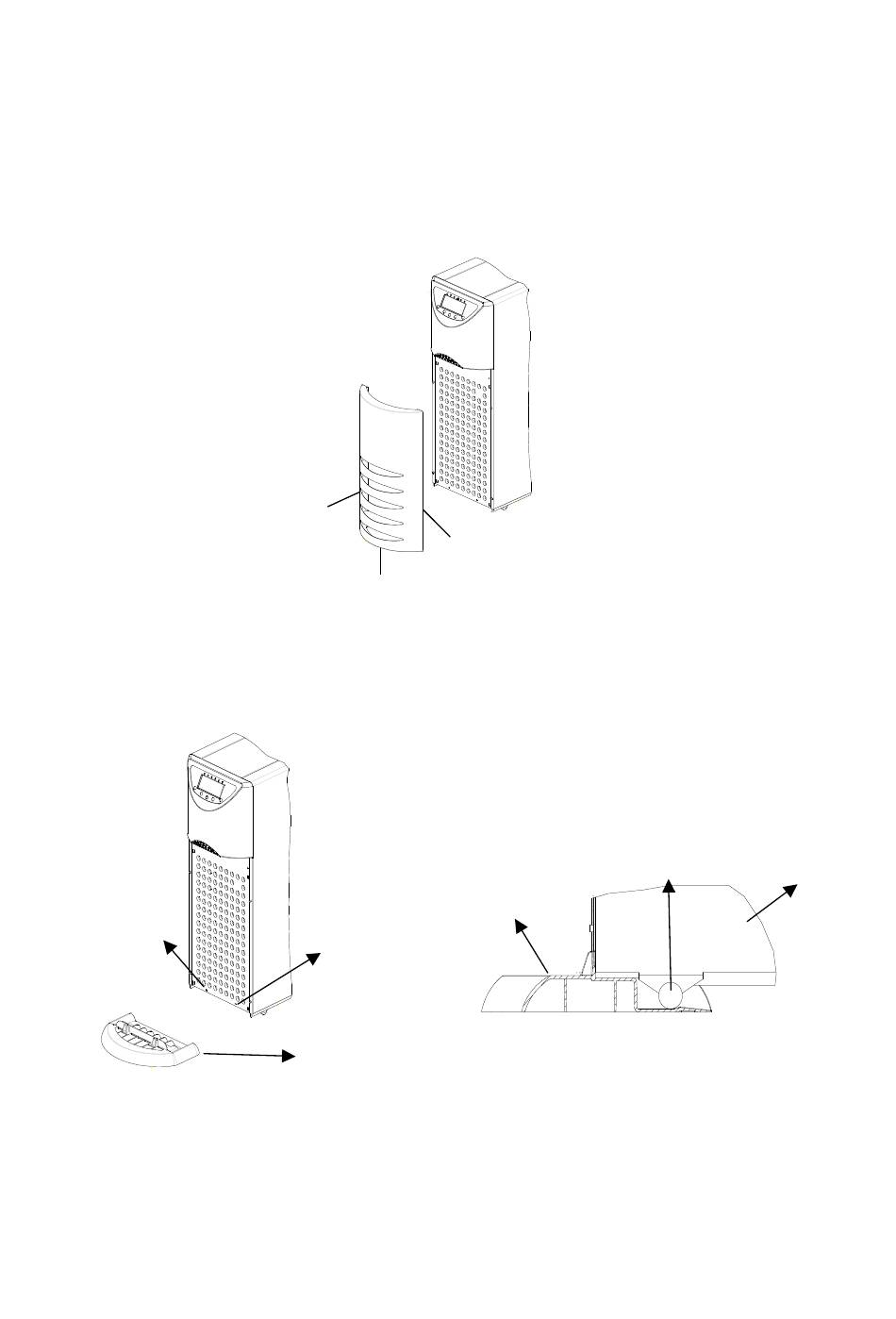

Enlever la calandre frontale en tirant, vers soi, aux points indiqués dans la figure (d'abord au
point A et puis simultanément aux points B et C) de façon à décrocher les attaches rapides (voir
Fig.9).
Dépose de la calandre frontale
B
Fig. 9
C
A
Dévisser et garder les deux vis situées dans la partie basse du panneau frontal. Positionner le
pied en appui aux deux roulettes AV (voir Fig.10) et pousser en avant l'onduleur de façon à ce
que les roues demeurent bloquées par le pied (voir Fig.11).
Introduction du pied de blocage de roues
Roues
UPS
Pied
Vis
Vis
Pied
Fig.10
Fig.11
DEQUATEC 24
