2.4 Connexions
L'installation doit être réalisée exclusivement par un personnel qualifié.
LA PREMIERE CONNEXION A EFFECTUER EST CELLE DU CONDUCTEUR DE PROTECTION
(CABLE DE TERRE), A INSERER DANS LA BORNE SIGLEE PE.
L'ONDULEUR NE DOIT PAS FONCTIONNER SANS LA CONNEXION AVEC L'INSTALLATION DE
TERRE
Attention : en respectant les indications de neutre (N) et phase (F) relatives aux fiches et
prises, l'onduleur inséré dans une installation ne modifie pas le régime de neutre pré-existant.
La résistance sur la connexion de neutre est inférieure à 0,1 ohm.
Un interrupteur différentiel placé en amont intervient aussi pour une panne qui se produit en
aval de l'onduleur. La sensibilité de cet interrupteur doit tenir compte du courant dispersé de
l'onduleur (qui est d'environ 9 mA) et de celui de la charge qui s'additionnent sur le conducteur
de terre de l'onduleur.
Le régime de neutre n'est modifié que s'il y a un transformateur d'isolement ou quand l'onduleur
fonctionne avec le neutre coupé en amont.
Evitez de toute façon de connecter le neutre de sortie à celui d'entrée ou à la terre car cette
opération pourrait endommager l'onduleur.
Assurez la connexion correcte au neutre d'entrée car son absence pourrait endommager
l'onduleur.
Dans les onduleurs se trouve une étiquette placée sur les bornes qui rappelle la nécessité
absolue de la connexion du neutre. Ôter cette étiquette lors de l'installation de l'onduleur et
la remettre à la fin des opérations.
Pour effectuer les connexions au secteur, charge et extension des batteries, déposer les caches-
logement comme indiqué dans la figure ci-dessous et suivre les indications illustrées dans les
paragraphes suivants (ou sur le cache-logement ou carter de protection).

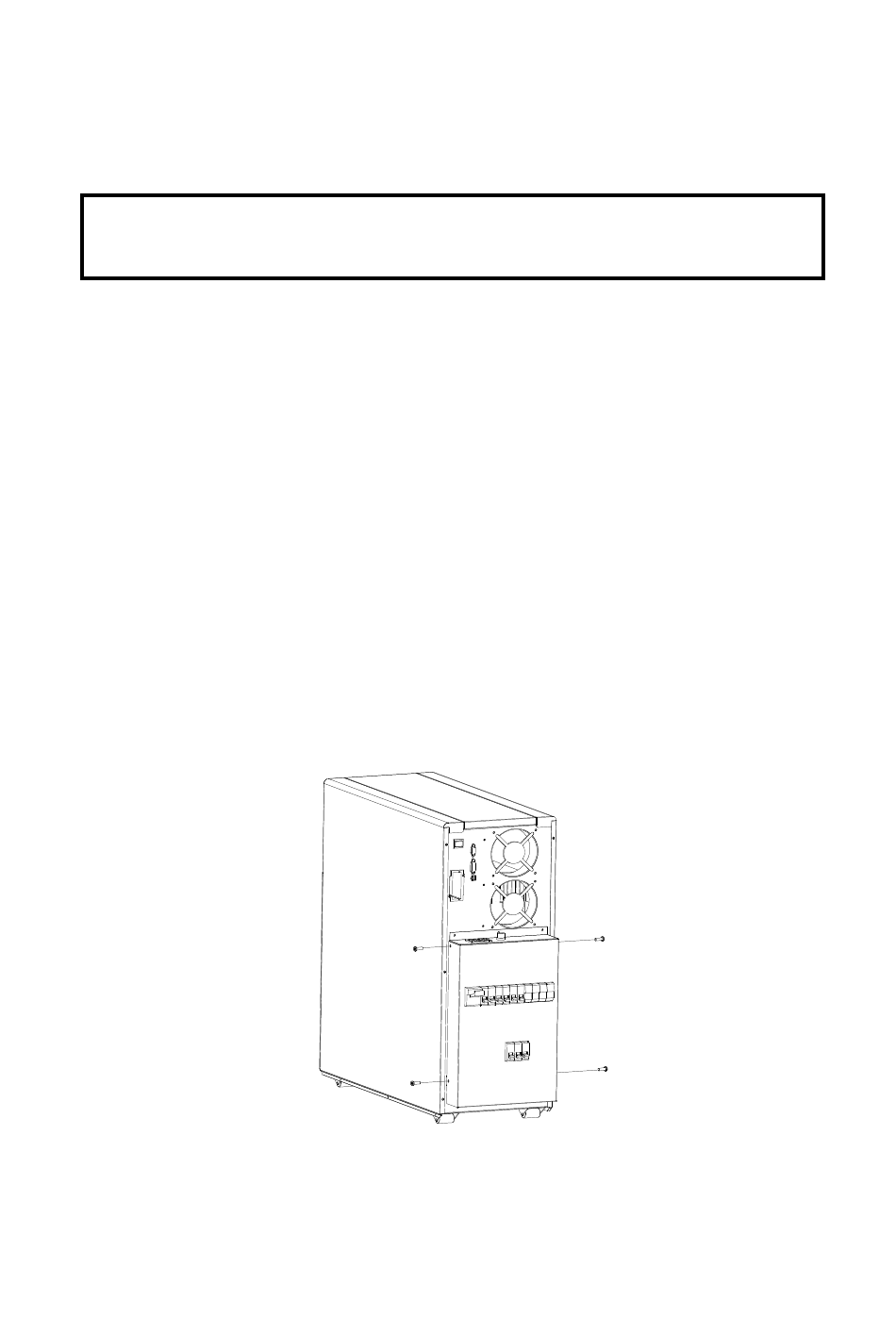

Dévisser les vis qui fixent le carter de protection et le dégager du logement (voir Fig.5).
Fig.5:
DEQUATEC 21
