SOUS-PLAQUE DE FIXATION POUR "ANTIPANIC"
Cette sous-plaque permet de fixer l'électro-poignée art. 40620 – 40621 – 40820 – 40821 aux
barres antipanique Antipanic, modèle Module série 400.

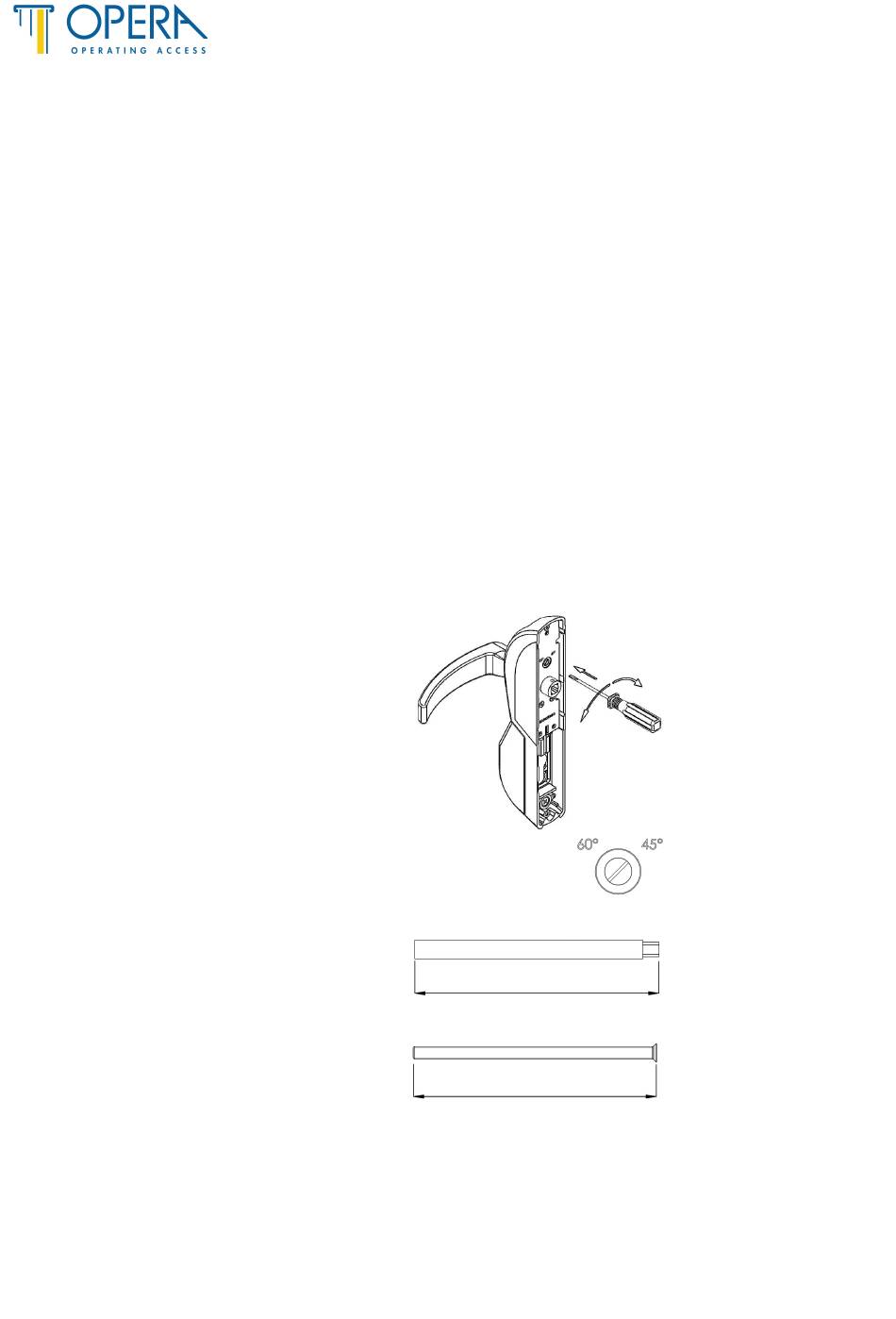

Positionner le sélecteur de rotation à
•
45°.
Pour modifier la sélection, pousser et
tourner le cylindre de sélection avec un
tournevis plat, jusqu'aux degrés souhaités
(voir image).
Relâcher le cylindre.
Raccourcir le carré d'actionnement en
•
dotation et les vis de fixage.
ARTICLE 0042801A
COMPATIBILITE
INSTALLATION
L = épaisseur porte
+21mm
L = épaisseur porte - 5mm
Rotation 45°
Publicité
Manuels Connexes pour Opera ANTIPANIC
Sommaire des Matières pour Opera ANTIPANIC
- Page 1 SOUS-PLAQUE DE FIXATION POUR “ANTIPANIC” ARTICLE 0042801A COMPATIBILITE Cette sous-plaque permet de fixer l’électro-poignée art. 40620 – 40621 – 40820 – 40821 aux barres antipanique Antipanic, modèle Module série 400. INSTALLATION Positionner le sélecteur de rotation à • 45°. Pour modifier la sélection, pousser et tourner le cylindre de sélection avec un...
- Page 2 Fixer la plaque postérieure avec les vis • appropriées. Vérifier quel es douilles de fixage soient dans position compatible avec les trous de fixage présents sur la barre antipanique. Introduire le carré d’actionnement à • l’intérieur du fouillot sur l’électro- poignée et compléter le montage en fixant la plaque fouillot en dotation avec les vis précédemment raccourcies.
