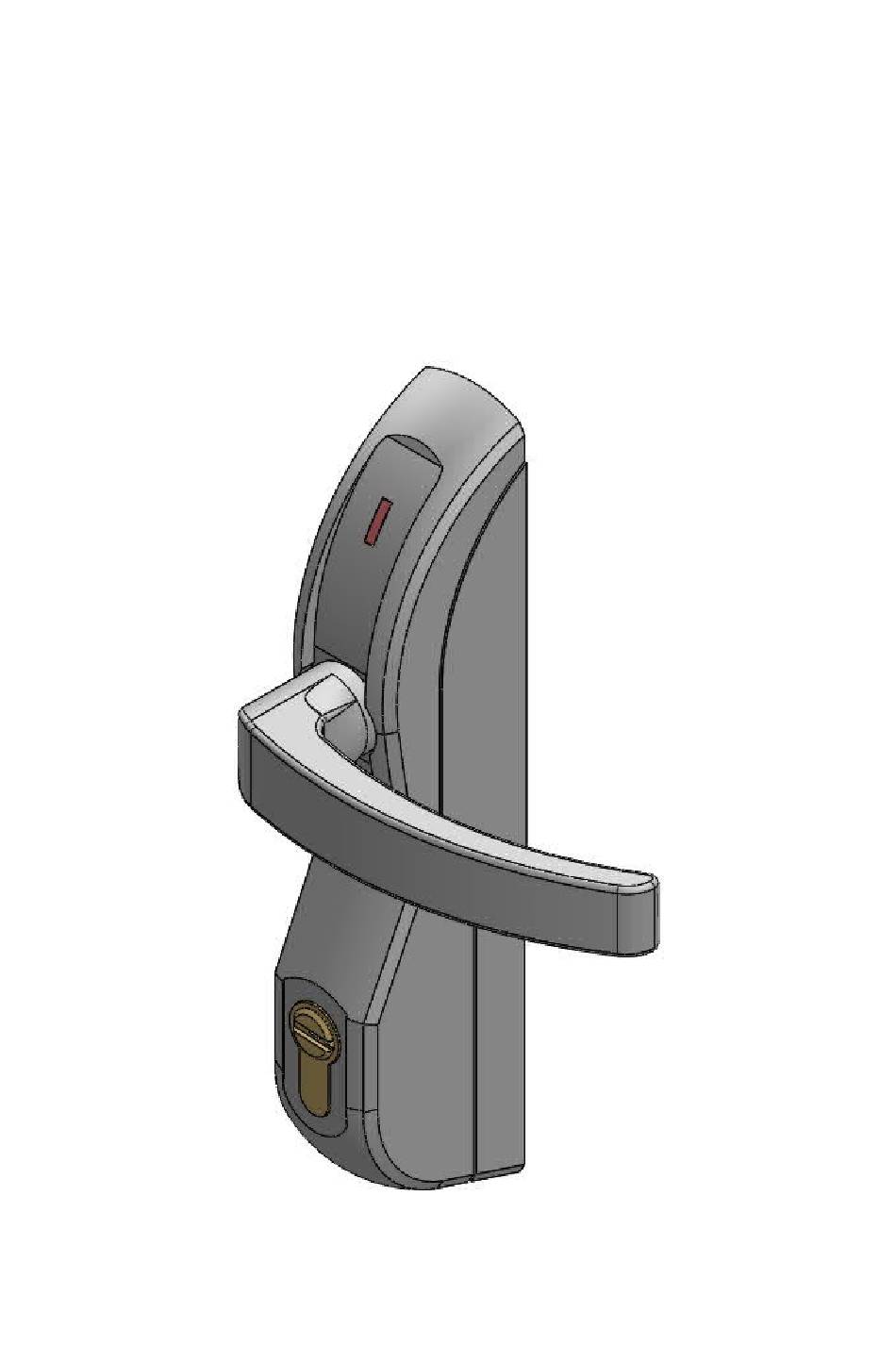

ELECTRO-POIGNEE
"OUVERTURE EXIT"

Publicité

Table des Matières
loading

Sommaire des Matières pour Opera 40620

  • Page 1 ELECTRO-POIGNEE “OUVERTURE EXIT”...
  • Page 2: Caracteristiques Techniques

    à part selon la barre anti-panique utilisée). Versions : - Activée en absence de courant (Art. 40620 – 40621). Elle est désactivée (poignée au point mort) en présence de courant. - Désactivée (poignée au point mort) en absence de courant (Art. 40820 – 40821).
  • Page 3 Insérer la poignée comme indiqué dans l'image • et la tourner vers la main souhaitée. NB : dans la version 40620 et 40621 cette opération doit être réalisée quand l'électro- poignée est alimentée ; dans la version 40820 et 40821 quand l'électro-poignée n'est pas alimentée.
  • Page 4 Rotation 60° Rotation 45° En utilisant la clé on peut activer l'électro- • poignée mécaniquement . Pour activer par clé la décondamnation mécanique, enlever la vis filetée qui en empêche la rotation complète (voir image). Dans cette configuration clé permet l'actionnement mécanique permanent...
  • Page 5: Fonctionnement

    être endommagé ou écrasé. FONCTIONNEMENT Activation directe avec courant (sans temporisation) Série 40620 Quand l'électro-poignée est désactivée (au point mort), la LED rouge est allumée. En enlevant l'alimentation, la LED s'éteint et la poignée permet l'ouverture de la porte. Cette condition est limitée à la durée de la coupure de courant.
  • Page 6: Reglage De La Temporisation

    Réglage de la temporisation à 0 secondes Le réglage des temporisations à 0 secondes correspond à le désactivation des temporisations ce qui permet de transformer la réf 40621 en 40620 et la 40821 en 40820. 1. Brancher le poussoir N.O. de programmation (non inclus) au fil bleu et au fil vert de la masse signaux (GND).
  • Page 7: Activation Et Desactivation Des Leds Blanches/Bleues De L'eclairage Inferieur

    ACTIVATION ET DESACTIVATION DES LEDS BLANCHES/BLEUES DE L'ECLAIRAGE INFERIEUR (Uniquement pour les versions 40621 – 40821) L'électro-poignée des séries 40621 et 40821 a, dans la partie inférieure, des LED de couleur bleue (électro-poignée désactivée) et blanche (électro-poignée activée) qui créent un faisceau de lumière vers le sol. Désactivation des LED s blanche/bleues 1.
  • Page 8: Remplacement Du Cylindre

    REMPLACEMENT DU CYLINDRE Dévisser la vis de blocage cylindre. • Enlever le cylindre. • Déplacer la vis sans tête du vieux au nouveau • cylindre. Repositionner le cylindre. • Visser la vis de blocage cylindre. • L'électro-poignée est prédisposée pour le •...
  • Page 9: Exemples D'installation

    EXEMPLES D'INSTALLATION Electro-poignée avec barre antipanique type Push-Bar Electro-poignée avec barre antipanique type Touch-Bar...
  • Page 10 SCHEMA DI BRANCHEMENT Alimentation en “DC” avec activation directe de courant pour art. 40620 – 40621* – 40820 - 40821* Alimentateur 230 Vac Dans la version 406 utiliser un poussoir du type N.F. BLANC (ALIMENTATION) 12 / 24 Vdc GRIS (ALIMENTATION) Alimentation en “AC”...
  • Page 11 Alimentation en “DC” et ouverture par contact pour art. 40621 - 40821 Alimentateur 230 Vac BLANC (ALIMENTATION) 12 / 24 Vdc GRIS (ALIMENTATION) ROUGE (OUVERTURE) VERT (GND) NE PAS ALIMENTER BLEU CLAIR (PROGRAMMATION POSITIF ALIMENTATION ORANGE (OPEN COLLECTOR) 12/24 Vdc MAX 30 mA Alimentation en “AC”...
  • Page 12: Branchement Électro-Poignée À Un Système D'interphonie

    GRIS (ALIMENTATION) ROUGE (OUVERTURE) VERT (GND) BLEU CLAIR (PROGRAMMATION) ORANGE (OPEN COLLECTOR) COM. N.O.. MODULE RELAIS ART. 05258 (à commander à part) 12 Vac par INTERPHONIE OPERA s.r.l. Tel. 059 451708 www.opera-italy.com – info@opera-access.it n° 1506/ 1926 Rev.0 del 09/06/15...

Ce manuel est également adapté pour:

406214082040821
