SOUS-PLAQUE DE FIXATION POUR "ANTIPANIC"
Cette sous-plaque permet de fixer l'électro-poignée art. 40620 – 40621 – 40820 – 40821 aux barres antipanique Antipanic,
modèle Push-bar

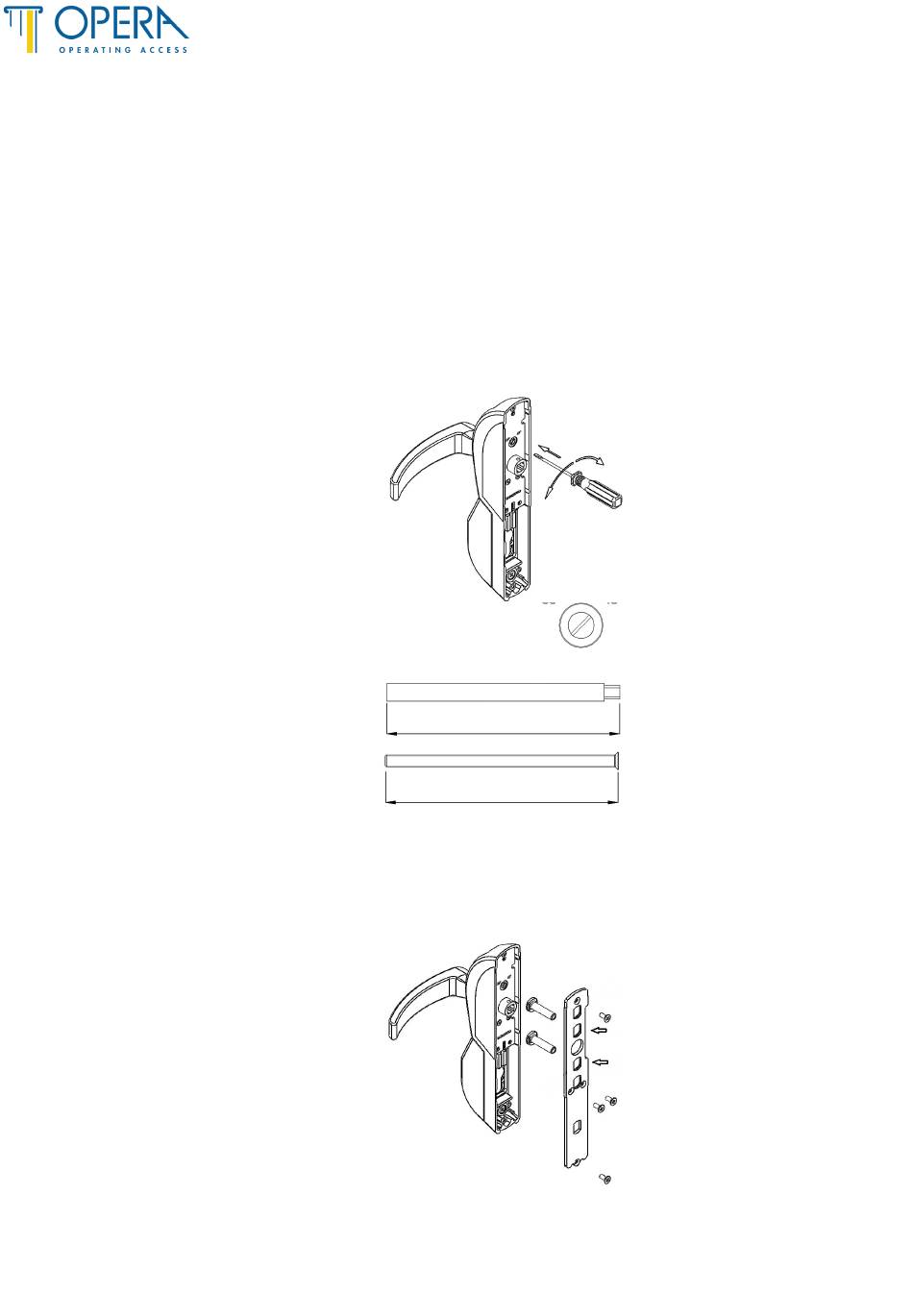

Positionner le sélecteur de rotation à 45° .
•
Pour modifier la sélection, pousser et tourner le
cylindre de sélection avec un tournevis plat,
jusqu'aux degrés souhaités (voir image).
Relâcher le cylindre.
Raccourcir le carré d'actionnement en dotation
•
et les vis de fixage.
Fixer la plaque postérieure avec les vis
•
appropriées. Vérifier quel les douilles de fixage
soient dans une position compatible avec les
trous
de
fixage
antipanique.
ARTICLE 0042801B
présents
sur
la
barre
COMPATIBILITE
INSTALLATION
Rotation 45°
L = épaisseur porte +21mm
L = épaisseur porte - 5mm
Publicité
Manuels Connexes pour Opera ANTIPANIC
Sommaire des Matières pour Opera ANTIPANIC
- Page 1 SOUS-PLAQUE DE FIXATION POUR “ANTIPANIC” ARTICLE 0042801B COMPATIBILITE Cette sous-plaque permet de fixer l’électro-poignée art. 40620 – 40621 – 40820 – 40821 aux barres antipanique Antipanic, modèle Push-bar INSTALLATION Positionner le sélecteur de rotation à 45° . • Pour modifier la sélection, pousser et tourner le cylindre de sélection avec un tournevis plat,...
- Page 2 Introduire le carré d’actionnement à l’intérieur • du fouillot sur l’électro-poignée et compléter le montage en fixant la plaque fouillot en dotation avec les vis précédemment raccourcies. ATTENTION: pour un montage correct, ces instructions doivent être intégrées aux instructions de l’électro-poignée et à celle de la barre antipanique.
