SOUS-PLAQUE DE FIXATION POUR
Cette sous-plaque permet de fixer l'électro-poignée art. 40620 - 40621 - 40820 - 40821 aux
barres antipanique DOM. modèle TP100.

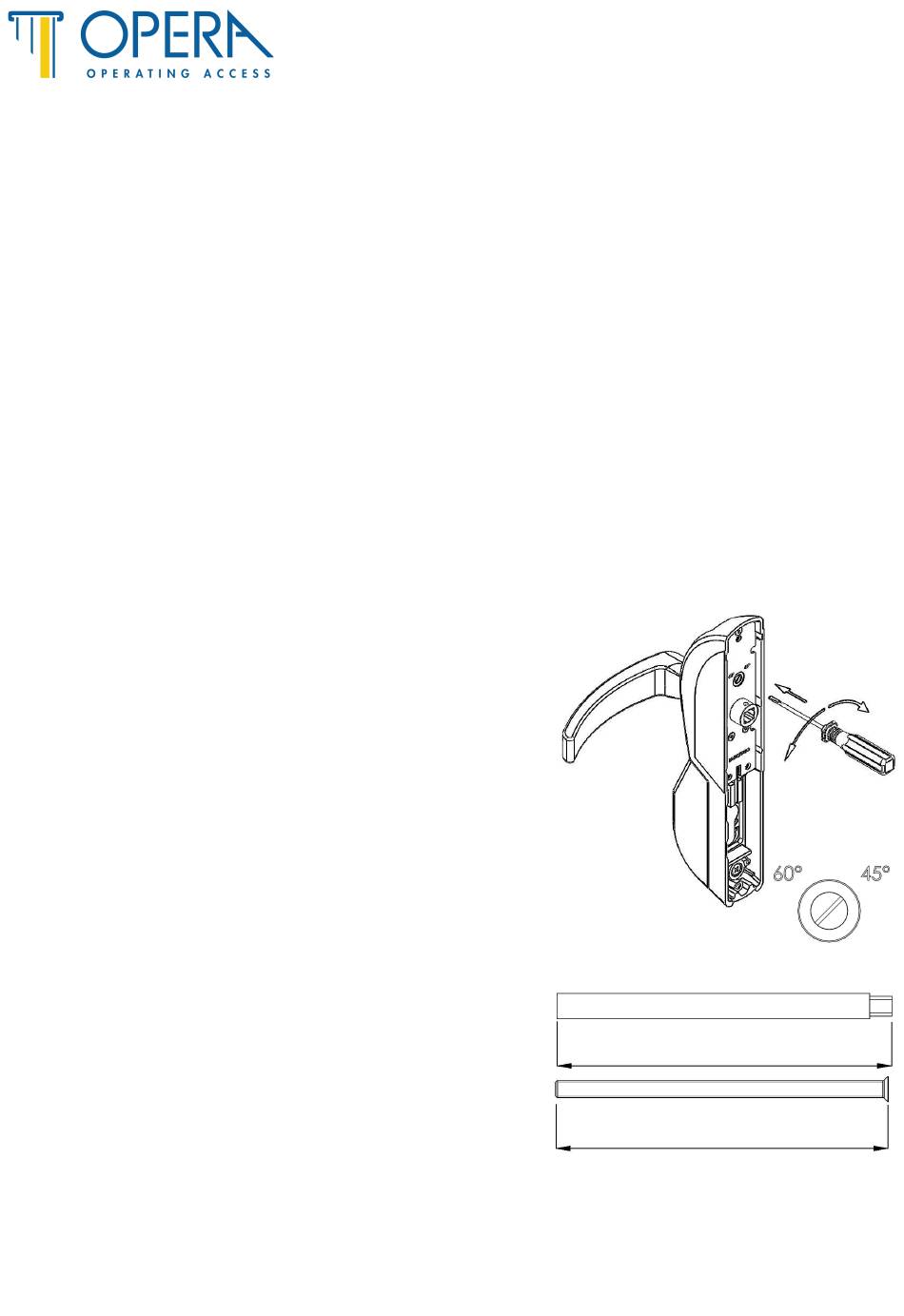

Positionner le sélecteur de rotation à
45°.
Pour modifier la sélection, pousser et
tourner le cylindre de sélection avec un
tournevis plat, jusqu'aux degrés souhaités
(voir image).
Relâcher le cylindre.
Raccourcir le carré d'actionnement en
dotation et les vis de fixage.
"DOM TP100"
ARTICLE 0042801A
COMPATIBILITE
INSTALLATION
L = épaisseur porte + 21mm
L = épaisseur porte - 5mm
Rotation 45°
Publicité
Manuels Connexes pour Opera DOM TP100
Sommaire des Matières pour Opera DOM TP100
- Page 1 SOUS-PLAQUE DE FIXATION POUR “DOM TP100” ARTICLE 0042801A COMPATIBILITE Cette sous-plaque permet de fixer l’électro-poignée art. 40620 - 40621 - 40820 - 40821 aux barres antipanique DOM. modèle TP100. INSTALLATION Positionner le sélecteur de rotation à 45°. Pour modifier la sélection, pousser et tourner le cylindre de sélection avec un...
- Page 2 Fixer la plaque postérieure avec les vis appropriées. Vérifier quel es douilles de fixage soient dans une position compatible avec les trous de fixage présents sur la barre antipanique. Introduire le carré d’actionnement à l’intérieur du fouillot sur l’électropoignée et compléter le montage en fixant la plaque fouillot en dotation avec les vis précédemment raccourcies.
