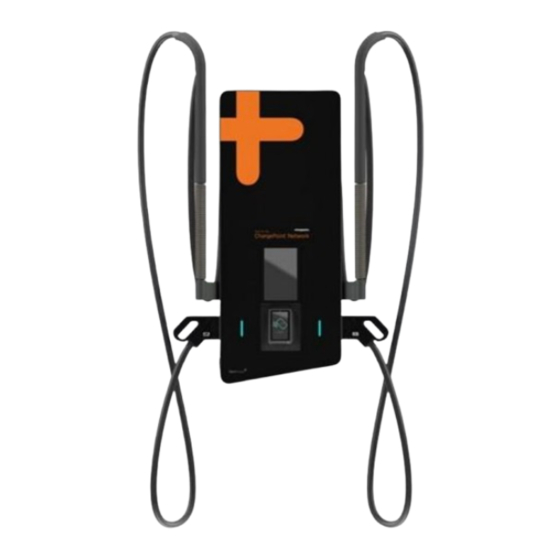

- Page 1 Alpitronic HYC50 – Configuration sur site Ce document décrit comment configurer la connexion OCPP de la HYC50 1 Edition afin de la connecter à la supervision ChargePoint. FR Version 1 08/02/2024 ChargePoint, Inc. Page 1 of 14...
- Page 2 Les bornes de charge ChargePoint sont en principe livrées pré-configurées pour se connecter automatiquement à la supervision ChargePoint. Comme la HYC50 est un tout nouveau modèle produit par notre partenaire Alpitornic, vous allez devoir configurer la borne sur site juste après l’avoir installée et avant de terminer le processus d’installation avec la géolocalistaion ChargePoint.
- Page 3 Configuration du réseau – pour connecter la borne à internet via la carte SIM • ChargePoint Configuration OCPP – pour connecter la borne à la supervision ChargePoint • Pré-requis : de quoi avez-vous besoin sur site ? OS acceptés (Windows, Mac, Linux) Navigateur Web (edge, safari, chrome, …)
- Page 4 Notez que si les deux emplacements Y209 et Y210 sont déjà pourvus d’une carte SIM, assurez-vous de bien remplacer la carte existante en Y210 par la carte SIM fournie dans le kit de mise en réseau. ChargePoint, Inc. Page 4 of 14...
- Page 5 • Aller aux paramétrage de votre carte Ethernet, et changer les paramétrage TCP/IPV4 de votre carte Réseau : IP address: 192.168.1.101 Subnet mask: 255.255.255.0 Standard gateway: 192.168.1.1 ChargePoint, Inc. Page 5 of 14...
- Page 6 Internet protocol version 4 (TCP/IPv4) et cliquer sur propriétés Cliquer pour sélectionner “Use the following IP address” et ajouter les • réglages IP ci dessous : IP address: 192.168.1.101 Subnet mask: 255.255.255.0 Standard gateway: 192.168.1.1 ChargePoint, Inc. Page 6 of 14...
- Page 7 • Cliquer sur OK pour enregistrer !! Avec Mac (peut varier en function de la version Mac Os de votre ordinateur) • Aller dans réglages • Puis aller dans Réseaux ChargePoint, Inc. Page 7 of 14...
- Page 8 IP address: 192.168.1.101 Subnet mask: 255.255.255.0 Standard gateway: 192.168.1.1 • N’oublier pas d’enregistrer (cliquer sur Appliquer) Accéder à l’interface Web de la borne • Ouvrir le navigateur Web et entrer l’adresse IP : 192.168.1.100 ChargePoint, Inc. Page 8 of 14...
- Page 9 • Une identification est requise pour accéder à l’interface Web : User Name : admin Password : admin123 • Ensuite vous accédez au menu principal de l’interface Web : ChargePoint, Inc. Page 9 of 14...
- Page 10 Configuration réseau – pour connecter la borne à internet via la carte SIM ChargePoint • Assurez-vous que l’emplacement Y210 dispose bien de la carte SIM ChargePoint que vous aurez au préalable installé (s’il n’y avait pas déjà une SIM): • Sur l’interface Web, cliquer sur NETWORK : •...
- Page 11 • connection”. Autrement changer “Wired Connection” par “mobile SIM connection” Cliquer sur “Change network” pour valider le choix “mobile SIM connection” • La configuration OCPP • Sur l’interface Web, aller à la section“OCPP” : ChargePoint, Inc. Page 11 of 14...
- Page 12 : selectionner json ▪ WebSocketUrl : ajouter > wss://ocpp- eu.chargepoint.com/open/ocpp/j1.6 • Cliquer sur Save Configuration ! Ajouter l’adresse MAC dans la section chargePointIdentity sans les deux points « : » example : 0224B1FFFE00XXXX ChargePoint, Inc. Page 12 of 14...
- Page 13 • Cliquer sur RESET • Cliquer sur Soft Reset afin que le logiciel de la borne redémarre en prenne en compte tous les paramétrages reseaux que vous viendrez d’appliquer. ChargePoint, Inc. Page 13 of 14...
- Page 14 La HYC50 est maintenant configurée pour utiliser la carte SIM ChargePOint pour accéder à internet et se connecter à la supervision ChargePoint grâce aux paramétrages OCPP configurés. Vous pouvez finaliser l’installation en procédant à la géolocalisation. Modèles de borne à sélectionner durant la géolocalisation : HYC50_2_24_24 modèle pour toute l’Europe (hors Allemagne)
