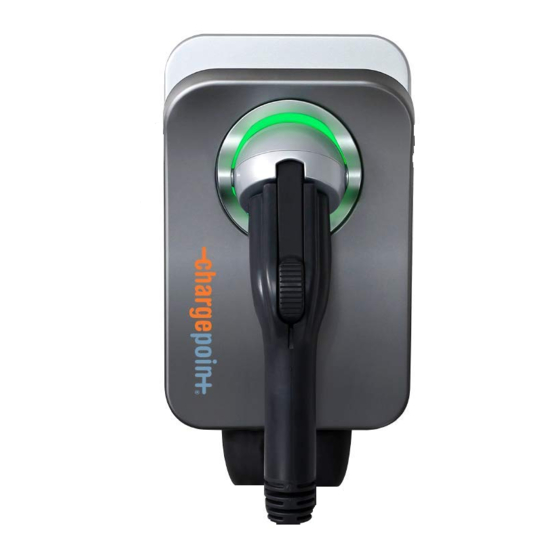

- Page 1 ChargePoint® Home Flex Chargeur d’intensité flexible de 16 A à 50 A Manuel d’installation À L’ATTENTION DE : Installateurs, veuillez lire attentivement ce guide. Remettez le guide au propriétaire après l’installation.
-
Page 2: Consignes De Sécurité Importantes
à l’ensemble des codes et règlements en vigueur. Avant l’utilisation, vérifiez que la borne de recharge est correctement installée. 3. Mettez toujours la borne de recharge ChargePoint® à la terre. Le fait de ne pas mettre la borne de recharge à la terre peut entraîner un risque d’électrocution ou d’incendie. - Page 3 écrit, exprès et préalable de ChargePoint, Inc. CHARGEPOINT est une marque déposée aux États-Unis et dans l’Union européenne, et une marque de service de ChargePoint, Inc., et ne peut être utilisée sans le consentement écrit préalable de ChargePoint.
- Page 4 4 chargepoint.com...
-
Page 5: Table Des Matières
Rassemblement des outils ............... 8 Planification de l’emplacement .............. 9 Câblage du circuit ..................11 Montage de la borne de recharge ............11 Installation du cordon de recharge ............15 Fin de l’installation .................. 17 Des questions? ..................17 Garantie limitée ..................18 chargepoint.com 5... - Page 6 6 chargepoint.com...
-
Page 7: Vérification Du Contenu
Vérification du contenu La borne de recharge ChargePoint Home Flex doit ATTENTION : être installée par un électricien qualifié. Si vous ne savez pas où en trouver un, reportez-vous au Guide de démarrage rapide ChargePoint Home Flex ou au site chargepoint.com/homeinstall... -
Page 8: Rassemblement Des Outils
Rassemblement des outils Vous aurez également besoin des éléments suivants : Une prise NEMA 6-50, une prise NEMA 14-50 ou le matériel requis pour installer un circuit à raccordement. Ruban adhésif; Crayon; Détecteur de montant; Niveau; Perceuse; Pièce de monnaie. 8 chargepoint.com... -
Page 9: Planification De L'emplacement
Déterminez l’intensité de recharge souhaitée avec le propriétaire. Le système Home Flex peut être installé à différents niveaux d’intensité. Choisissez en fonction de la disponibilité de l’espace ou de la capacité... - Page 10 Important : que pour les circuits de 50 A. Le système Home Flex peut également être câblé pour des intensités supérieures. Consultez tous les codes applicables pour connaître les exigences de taille des disjoncteurs et des fils. La borne de câblage sur site est prévue pour 105 °C et accepte un cordon de 16 mm...
-
Page 11: Câblage Du Circuit
Retirez la plaque avant et le cache-fils de la borne de recharge. Mettez-les de côté. Marquez le centre du montant avec une ligne à environ 1 000 à 1 100 mm (39 à 43 po) au-dessus du plancher fini. chargepoint.com 11... - Page 12 Collez le gabarit sur le mur avec le ruban adhésif. Marquez le trou de montage supérieur sur le mur au moyen du gabarit d’installation. Retirez le gabarit du mur. Percez les trois trous de montage à l’aide de la mèche fournie. 12 chargepoint.com...
-
Page 13: Installation À Raccordement
Maintenez la station contre le montant mural, le haut de la station à environ 1 270 mm (50 po) au-dessus du niveau du sol. Assurez-vous que la borne de recharge est de niveau. Marquez les deux trous de montage inférieurs. chargepoint.com 13... - Page 14 Si le montage se fait sur un mur extérieur et que Remarque : l’alimentation est assurée par le trou arrière, appliquez du mastic autour de celui-ci afin d’éviter toute infiltration d’eau. 14 chargepoint.com...
-
Page 15: Installation Du Cordon De Recharge
Faites correspondre le fil vert à la terre sur la borne gauche du bloc de sortie. Insérez les câbles dénudés dans les trous correspondants en les poussant vers le haut jusqu’à ce que les conducteurs argentés ne soient plus visibles. chargepoint.com 15... - Page 16 Appliquez l’étiquette d’intensité pour faire correspondre le circuit alimentant la borne de recharge en bas de la borne avec l’intensité par défaut affichée. Enclenchez la plaque avant sur la borne de recharge. 16 chargepoint.com...
-
Page 17: Fin De L'installation
Sans activation, le courant de charge de la borne de recharge est limité à 16 A. Des questions? • chargepoint.com/homeinstall • Numéro gratuit aux États-Unis et au Canada : +1 888 758-4389 (24 heures) chargepoint.com 17... -
Page 18: Garantie Limitée
• les renseignements concernant l’expédition. Si ChargePoint détermine que le défaut semble être couvert par la garantie et que votre garantie est encore en vigueur, ChargePoint vous donnera un numéro d’autorisation de retour de matériel (numéro d’ARM) pour assurer le suivi lors du renvoi pour réparation ou remplacement de la station de recharge défectueuse. - Page 19 étant retenue. Dans le cas où CHARGEPOINT n’est pas en mesure de réparer ou de remplacer votre station de recharge, CHARGEPOINT vous remboursera le prix d’achat de la station de recharge.
- Page 20 Nations Unies sur les contrats de vente internationale de marchandises ne s’applique pas. Cette garantie est un accord complet et exclusif entre vous et CHARGEPOINT en ce qui a trait à l’objet visé, et toute modification ou renonciation à toute disposition du présent énoncé ne peut entrer en vigueur à...
