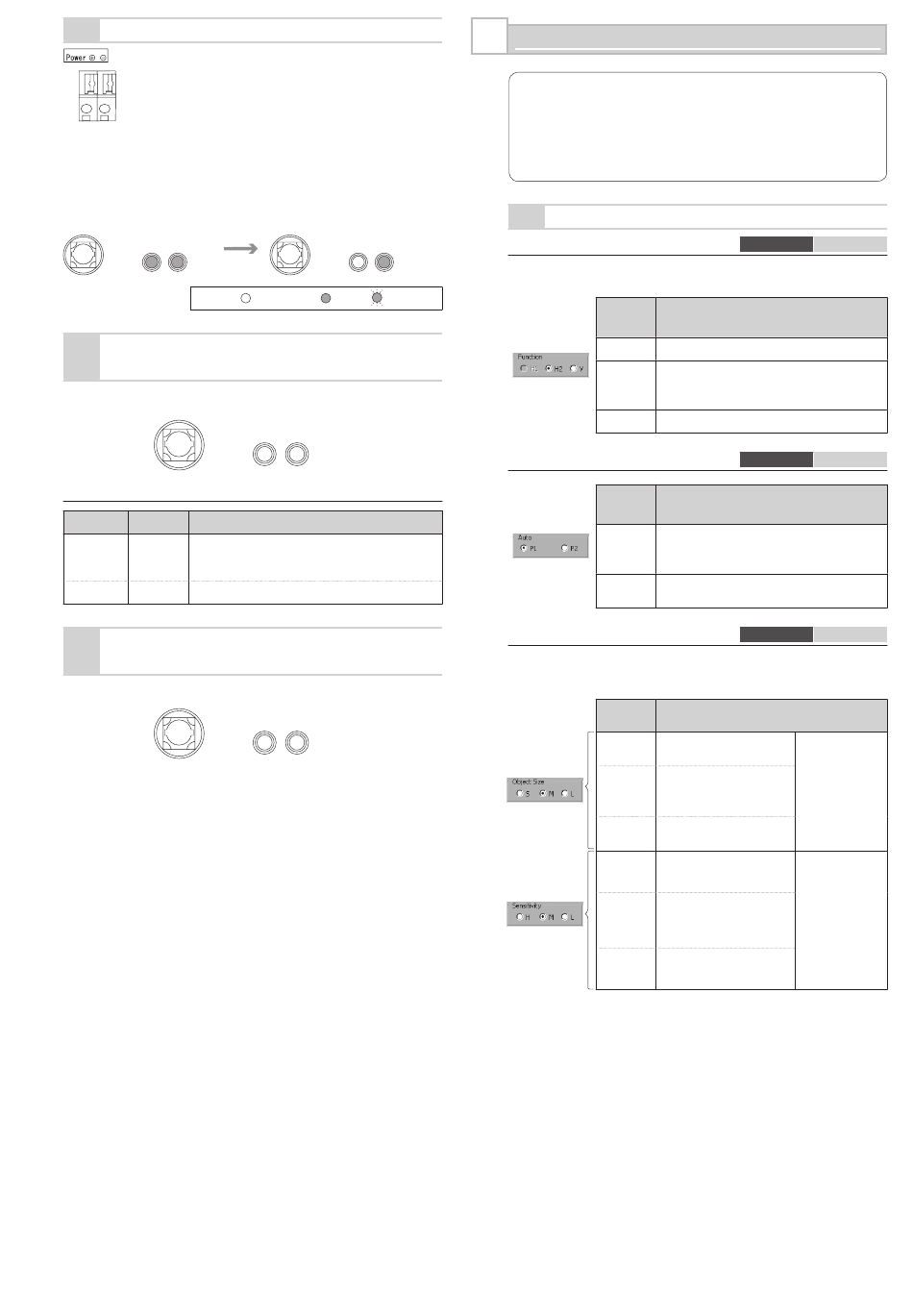

4-3 MISE EN MARCHE
Branchez une alimentation 24 V CA/CC sur la
borne d'entrée d'alimentation pour mettre
l'appareil sous tension.
Une fois l'appareil sous tension, les témoins (Statut
et Alimentation) s'allument pendant environ
30 secondes puis s'éteignent.
Durant cette période, REDSCAN s'initialise.
Le témoin d'alimentation reste allumé tant que
l'appareil est sous tension.
Environ
30 secondes
(L'initialisation
Re-set
est activée)
Status
Power
Légende
FONCTIONS DE LA DIODE
4-4
PHOTOÉMETTRICE
Re-set
Status
-En mode de fonctionnement normal
Symbole
Couleur
Allumé durant la configuration automatique
Statut
Jaune
(Éteint durant le fonctionnement normal.)
Alimentation
Vert
Allumé lorsque l'appareil est sous tension
INITIALISATION AVEC LES
4-5
PARAMÈTRES USINE PAR DÉFAUT
Re-set
Status
Vous pouvez restaurer le détecteur à ses paramètres d'usine
par défaut (ADDR IP 92.68.0.26) en suivant la procédure
suivante.
•
Mettez l'appareil sous tension puis poussez et maintenez le
bouton "Re-Set" pendant 20 secondes.
•
Maintenez le bouton enfoncé jusqu'à ce que le témoin
d'alimentation vert soit éteint.
•
Seul le témoin "Status" est allumé pendant l'initialisation.
•
Quand TOUS les indicateurs sont éteints, éteignez et rallumez
le Redscan.
Re-set
Status
Power
DÉSACTIVÉ
Allumé
Clignotant
Power
STATUT DU DÉTECTEUR
de l'unité.
Power
5
DÉFINITION DES ZONES DE DÉTECTION HORIZONTALE 2
Remarque >>
Les réglages de commutateur du RLS-3060L suivants ne
peuvent être modifiés qu'en utilisant le logiciel Redscan
manager. Reportez-vous à ( pour la connexion IP et au
menu d'aide du logiciel Resdscan Manager pour de plus
amples informations.
5- FONCTIONNEMENT DU SÉLECTEUR
- Sélection du mode de détection
Sélectionnez le mode H2 en utilisant le Redscan
Manager.
POSITION DU
SÉLECTEUR
- Sélection du mode automatique
POSITION DU
SÉLECTEUR
- Sélection de la sensibilité de détection
Définissez la sensibilité de la détection à l'aide des sélecteurs
SIZE (taille) et SENS (sensibilité) comme décrit dans le tableau
suivant.
POSITION DU
SÉLECTEUR
- 9 -
H2
FONCTION
H
Non applicable pour ce modèle.
Sélectionne la zone 2 de détection
H2
horizontale. (Paramètre usine par
défaut)
V
—
H2
FONCTION
Permet d'activer l'apprentissage
P
automatique. (Paramètre usine par
défaut)
Permet d'activer le repérage
P2
automatique.
H2
FONCTION
Environ 50 mm ou
S
plus
Environ 300 mm ou
M
plus (Paramètre usine
par défaut)
Environ 000 mm
L
ou plus
Environ 500 mm ou
H
plus
Environ 000 mm ou
M
plus (Paramètre usine
par défaut)
Environ 2 000 mm
L
ou plus
V
V
V
Ce sélecteur
permet de
spécifier la
largeur de
l'objet cible
devant être
détecté.
Ce sélecteur
spécifie la
distance
qu'un objet
doit parcourir
avant d'être
considéré
comme un
intrus.
