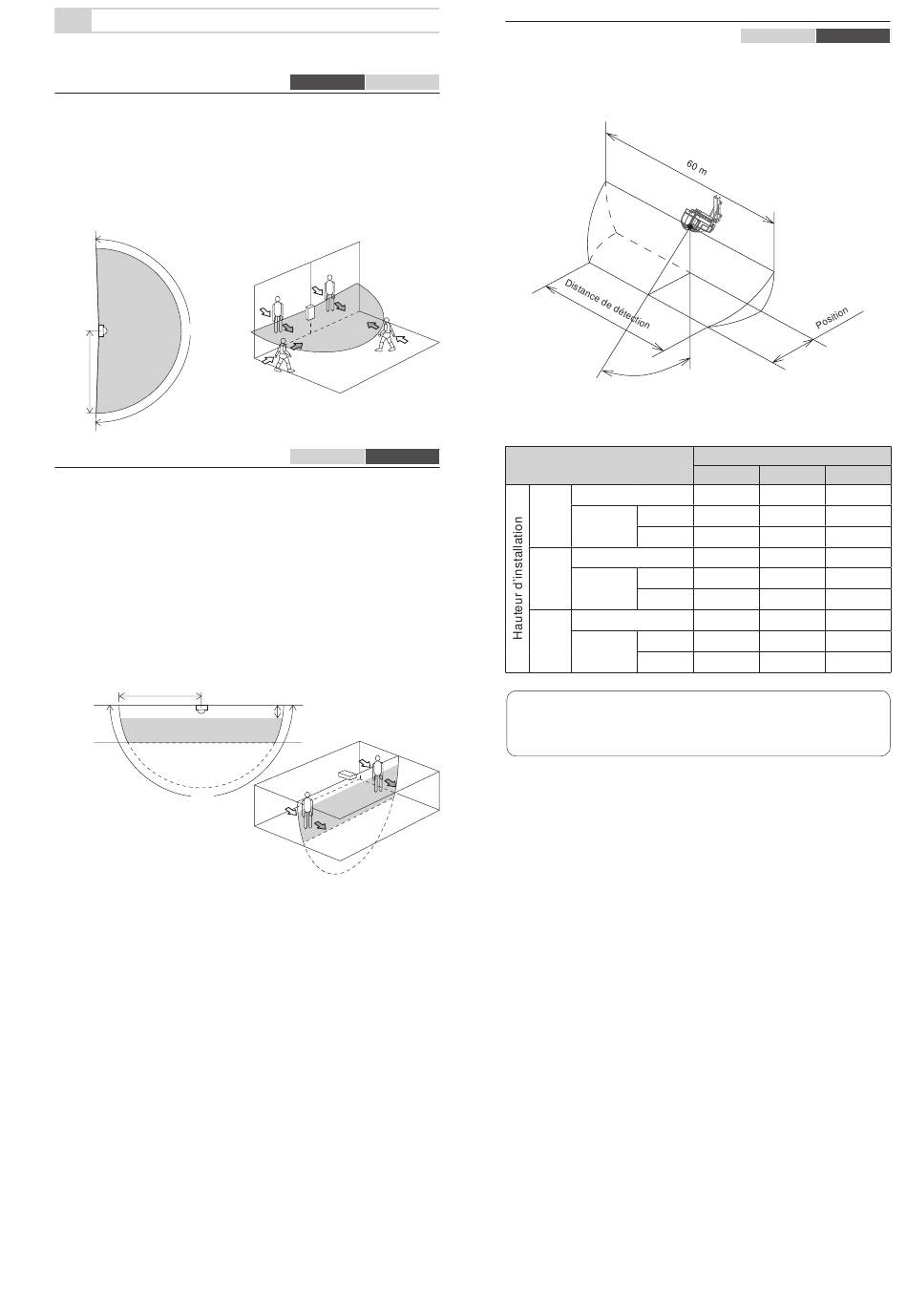

2-2 TYPES DE MODE DE DÉTECTION
Le mode de détection comprend les deux modes d'opération, la
zone 2 de détection horizontale et la zone de détection verticale.
- Zone 2 de détection horizontale
Ce mode permet de définir une zone de détection en éventail
dans le sens horizontal avec un rayon maximal de 30 m, avec un
angle de divergence de 90 degrés.
Ce mode permet de détecter une intrusion dans la zone de
détection à partir de n'importe quelle direction.
Le Redscan déclenchera la sortie d'alarme pendant minute
après la détection initiale et tant que l'objet détecté reste dans la
zone de détection.
90°
30 m
- Zone de détection verticale
Ce mode permet de définir une zone de détection en éventail dans
le sens vertical avec un rayon maximal de 30 m, avec un angle de
divergence de 80 degrés.
Ce mode crée une zone de non détection de ,5 m (*) juste
devant l'unité afin d'éviter de possibles fausses alarmes causées
par des oiseaux ou des obstacles proches de l'unité.
La hauteur d'installation recommandées est de 4 m à 5 m.
Ce mode détectera un objet qui traverse la zone de détection.
*: Le logiciel d'installation en option Redscan Manager peut
modifier cette valeur ou annuler la "zone de non détection"
pour des utilisations spécifiques.
30 m
Hauteur de
montage
Surface
du sol
80°
H2
V
H2
V
,5 m
-Zone de détection verticale lorsque le produit est installé avec un angle
Lorsque vous avez installé cet produit avec un angle à l'aide
du support de fixation en angle réglable en option, la zone de
détection varie comme indiqué ci-dessous en fonction de la
hauteur et de l'angle d'installation.
Relation entre la "distance de détection" et la hauteur et
l'angle de montage. Voir le diagramme ci-dessus.
4 m
Distance de
détection
8 m
Distance de
détection
2 m
Distance de
détection
Remarque >>
Une personne qui court peut ne pas être détectée si l'angle
de montage est de 0 degré.
- 4 -
H2
Angle de montage
Angle de montage
0°
Position
0
Marchant
59
Rampant
57
Position
0
Marchant
58
Rampant
53
Position
0
Marchant
55
Rampant
50
V
30°
45°
2,3
4,0
59
59
55
53
4,6
8,0
57
56
5
48
6,9
2,0
53
49
48
46
Unité : m
