4

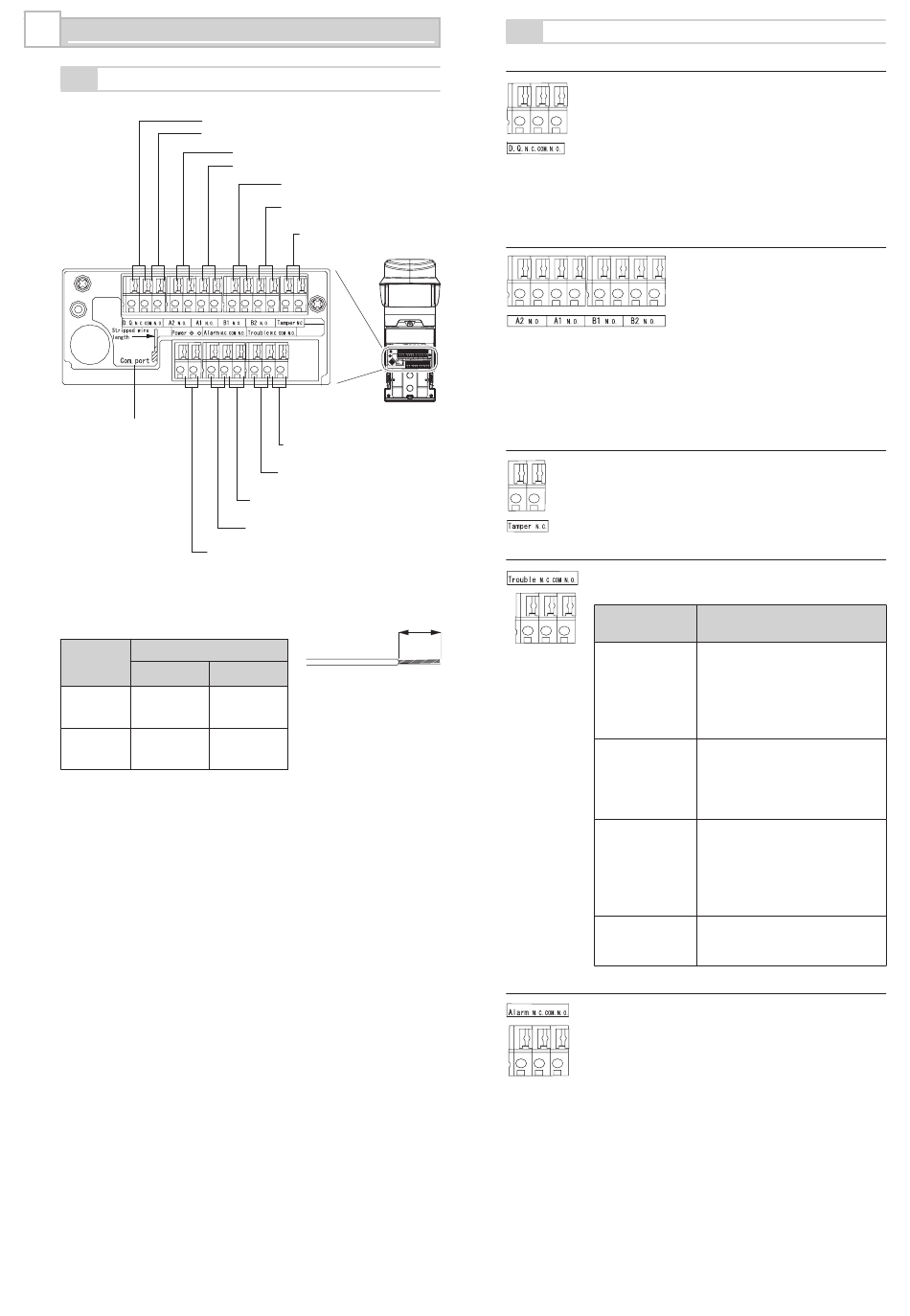

DISPOSITION DES PIÈCES À L'INTÉRIEUR DU CACHE ET LEURS FONCTIONS
4-1 CÂBLAGE
SORTIE D.Q (N.C.)
SORTIE D.Q (N.O.)
CONNECTEUR
ETHERNET
*1: bornes anti-sabotage à connecter à une boucle de supervision 24/24.
Les câbles électriques ne doivent pas dépasser les longueurs
suivantes.
Détecteur
DIMENSION
24 V CC
DE CÂBLE
AWG20
120
(0,52 mm
)
2
AWG18
200
(0.83 mm
)
2
SORTIE D'ALARME de zone A2 (N.O.)
SORTIE D'ALARME de zone A1 (N.O.)
SORTIE D'ALARME de zone B1 (N.O.)
SORTIE D'ALARME de zone B2 (N.O.)
SORTIE ANTI-SABOTAGE (N.C.)
SORTIE DÉRANGEMENT (N.O.)
SORTIE DÉRANGEMENT (N.C.)
SORTIE D'ALARME (N.O.)
SORTIE D'ALARME (N.C.)
ALIMENTATION D'ENTRÉE
24 V CA
Longueur de fil dénudé
Les fils doivent être dénudés
60
sur 9 mm.
Utilisez la jauge sur le panneau
pour obtenir une mesure
correcte.
100
m
4-2 SORTIE DE SIGNAL
- Sortie D.Q.
- Sortie d'alarme
Lorsqu'un intrus est détecté, ce produit émet l'alarme spécifique à
la zone générale (Zone A1, Zone A2, Zone B1 ou Zone B2) dans
laquelle se produit l'intrusion.
Lorsqu'il est combiné avec un système de surveillance à caméra
de télévision en circuit fermé utilisant PTZ, ce produit fonctionne
de manière efficace pour fournir une détection précoce d'intrus.
- Sortie anti-sabotage
- Sortie de dérangement
9 mm
- Sortie d'alarme
- 8 -
L'algorithme spécifique du REDSCAN permet
la détection dans des conditions de brouillard.
Cependant, dans des conditions extrêmes
telles qu'une forte pluie, un brouillard dense ou
une tempête de neige, la sortie de détection
dans le brouillard (EDQ ou Environmental
DisQualification) est activée.
Veuillez consulter la fin de ce manuel pour
l'exemple de connexion.
Cette sortie est activée lorsque le cache du
bornier est retiré.
Cette sortie est générée lorsqu'une erreur s'est
produite au niveau du détecteur.
Nom
Fonction
Est activé lorsqu'un obstacle a
été placé devant le détecteur
afin de bloquer la zone de
Anti-masquage
détection. Elle est réinitialisée
dès que de tels obstacles sont
retirés.
Est activé lorsque la zone
balayée change de manière
Anti-rotation
significative du fait que l'unité
est en train de pivoter par
rapport à sa position initiale.
Est activé lorsque la vitre
frontale est fortement
Encrassement
encrassée, ce qui peut induire
de la vitre
des erreurs de détection.
Nettoyez la vitre frontale à
l'aide d'un chiffon humide.
Est activé lorsque le détecteur
Erreur de
a détecté une erreur de
détecteur
vérification interne.
La sortie d'alarme est généré lorsqu'un intrus est
détecté dans une ou plusieurs des zones divisées
(Zone A1, Zone A2, Zone B1 et Zone B2).
