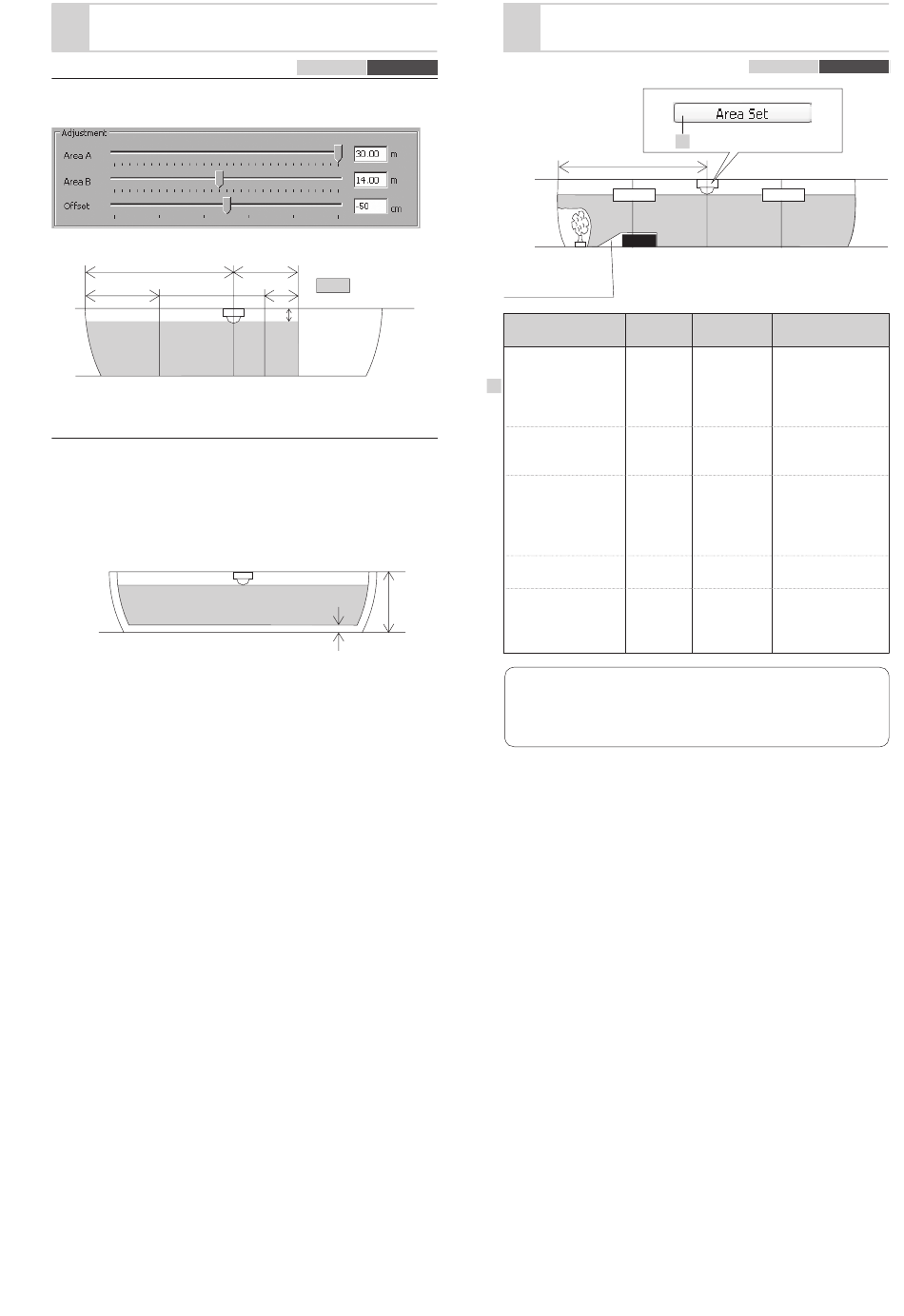

DÉFINITION AJUSTEMENT DE LA
6-2
ZONE DE DÉTECTION VERTICALE
- Ajustement de la distance de détection
Vous pouvez spécifier le rayon dans une plage de 0 à 30 m.
Régler la distance de détection à 0 m pour supprimer la zone.
Paramètre usine par défaut : 30 m
30 m
15 m
Hauteur
d'installation
Zone
A2
Surface
du sol
- Ajustement du déport
Vous pouvez réduire la limite de la zone de détection en utilisant
le paramètre offset (décalage). Utiliser cet ajustement si le
mouvement de l'herbe ou des buissons peut provoquer une
fausse détection à la limite de la zone de détection.
Vous pouvez réduire la limite de la zone de détection (en direction
du détecteur) jusqu'à 1 m.
Le paramètre minimum recommandé est 10 cm.
H2
14 m
: Zone de détection
7m
1,5 m
Zone
Zone
Zone
A1
B1
B2
Déport
6-3
V
Hauteur
d'installation
Surface du sol
Auto P1 (Fixer)
Séquence
d'opération
Cliquer sur le
bouton "Area Set"
1
(réglage de la
zone) via le logiciel
Redscan Manager.
Plafond
Hauteur
d'installation
Surface
du sol
Attention >>
Ne pénétrez pas dans la zone lorsque le balayage de la
zone est en cours d'exécution. Un objet indésirable dans la
zone interfère avec le balayage adéquat de la zone cible.
- 12 -
DÉFINITION AUTOMATIQUE DE LA
ZONE DE DÉTECTION VERTICALE
1
30 m
Zone A
Zone
Zone
A2
A1
Indicateur
Durée
de statut
Le
Pendant
clignotement
1 seconde
commence
Clignotement
Pendant
—
rapide
10 secondes
Pendant
—
ON
15 secondes
Pendant
—
Clignotement
3 secondes
—
OFF
H2
V
Zone B
Zone
Zone
B1
B2
Action du
REDSCAN
—
Le balayage de la
zone de détection
est exécuté
Le balayage de la
zone de détection
est achevé et les
données sont
enregistrées
—
La protection de
sécurité de la
—
zone de détection
est démarrée
