Détecteur à balayage laser
Table des Matières

Publicité

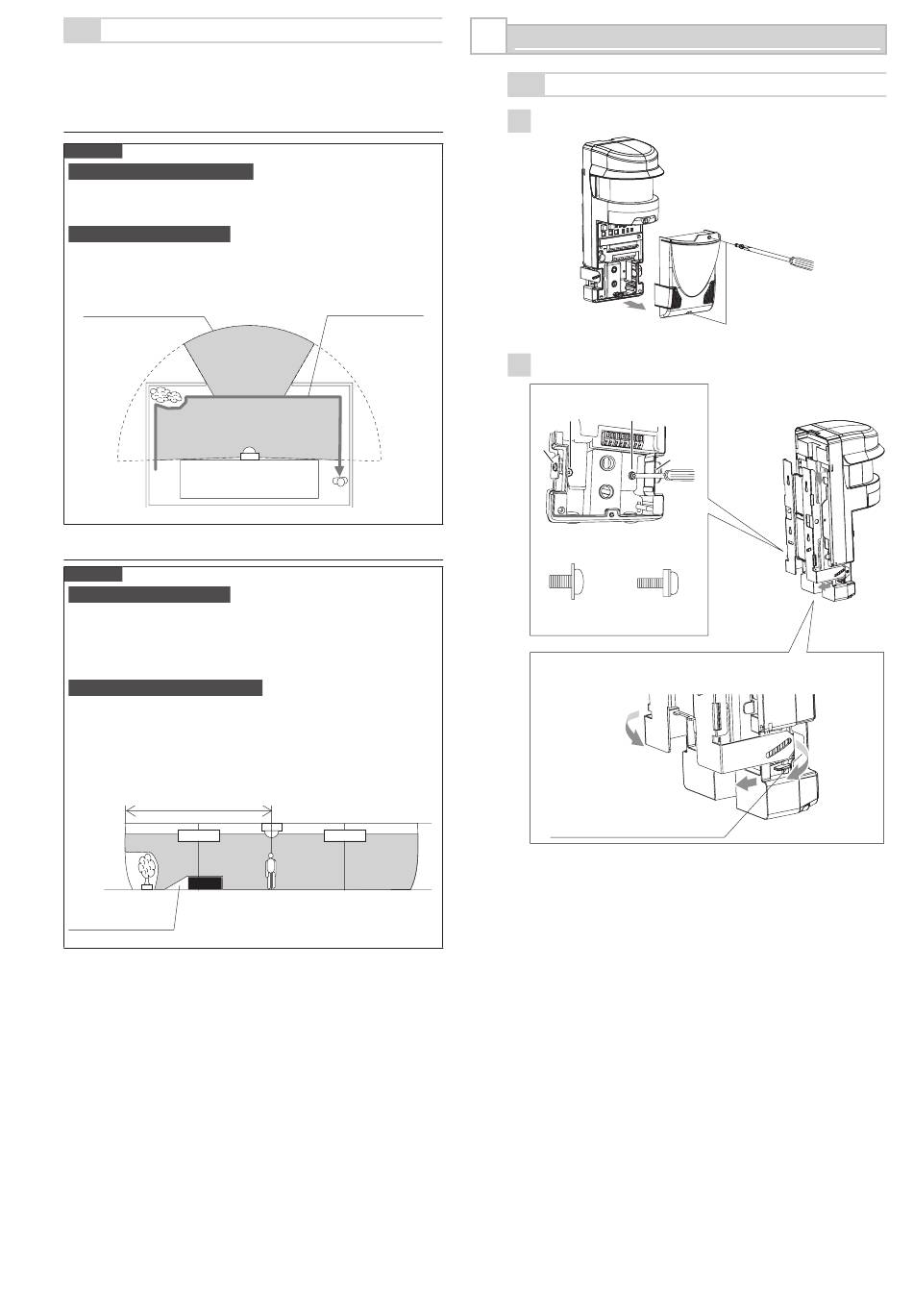

2-3 PROCÉDURE DE DÉFINITION DE LA ZONE
La procédure de réglage comprend deux options : P et P2.
La procédure de réglage dans chaque mode varie en fonction
du mode de détection sélectionné, H2 ou Zone de détection
verticale.
- Zone 2 de détection horizontale
Auto
P Apprentissage automatique
La zone apprise automatiquement par le détecteur au sein de la
limite est définie par "l'ajustement de la distance de détection".
P2 Repérage automatique
La zone apprise automatiquement en suivant une personne
passant une limite au sein de la zone définie est paramétrée
par "l'ajustement de la zone de détection".
P (Apprentissage
Automatique)
- Zone de détection verticale
Auto
P1 Zone de détection fixée
La zone de détection est fixée par la fonction "Area Set" (réglage
zone) et par les valeurs des paramètres Taille et Déport. Le
Redscan ignorera le "bruit" au niveau du sol causé par l'herbe
ou par de légères variations de la forme du sol.
P2 Zone de détection adaptable
Quand un objet, comme un tas de neige, se trouve dans la zone
de détection, le Redscan redéfinira la zone de détection autour
de l'objet.
De la même façon, si un trou est créé dans la neige, le Redscan
redéfinira la zone de détection pour inclure le trou. La valeur par
défaut de cette zone adaptable automatique est de +/-  m.
30 m maximum
Hauteur
d'installation
Zone A
Zone
Zone
A2
A
Surface
du sol
Auto P (Fixer)
P2 (Repérage
Automatique)
Zone B
Zone
Zone
B
B2
- 5 -
3
INSTALLATION ET RÉGLAGE DES ANGLES

3- INSTALLATION SUR UN MUR OU AU PLAFOND


Retirez le cache de l'unité principale.
2
Enlevez le cache.
2
Retirez le support de fixation de l'unité principale.
1
Desserrez 4 vis de blocage.
c
d
b
Vis de fixation de
Vis d'ajustement
l'unité principale c
de l'angle a et b
et d
(Rondelle sans
(Rondelle avec
caoutchouc)
caoutchouc)
Retirez le support de fixation en le déplaçant au dessus du dispositif d'arrêt
3
tout en ouvrant légèrement vers l'extérieur la partie inférieure du support.
Arrêt de protection antichute de
l'unité principale
1
Desserrez 2 vis de montage
du cache.
Déplacez le support de fixation
2
a
