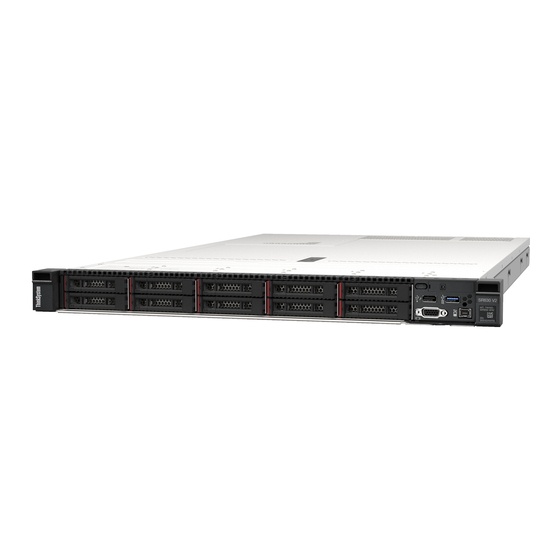

Page 1 ThinkSystem SR630 V2 Guide de maintenance Types de machine : 7Z70 et 7Z71...
Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : https://pubs.lenovo.com/safety_documentation/ En outre, assurez-vous que vous avez pris connaissance des dispositions relatives à la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Quatorzième édition (Janvier 2024)
Page 4 Installation du carter supérieur ..246 Retrait d'un adaptateur PCIe ..187 Fin du remplacement des composants ..247 ThinkSystem SR630 V2 Guide de maintenance...
Page 6 ThinkSystem SR630 V2 Guide de maintenance...
Page 7 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2021, 2024...
Page 8 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l’audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 9 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d’endommagement par les flammes ou la fumée).
Page 10 ThinkSystem SR630 V2 Guide de maintenance...
Page 11 Identification de votre serveur Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
Page 12 Scannez le code QR à l'aide d'un appareil mobile et d'une application de lecteur de code QR afin d'accéder rapidement au site Web de maintenance Lenovo de ce serveur. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur.
Page 13 Processeur Pour obtenir la liste des processeurs pris en charge, voir https:// serverproven.lenovo.com/ En cas d’utilisation du processeur 8351N ou d’un processeur doté du suffixe « U », alors un seul processeur est pris en charge. Pour connaître les règles techniques pour processeurs et dissipateurs thermiques, voir «...
Page 14 » à la page Systèmes d’exploitation pris en charge et certifiés : • Microsoft Windows Server • VMware ESXi • Red Hat Enterprise Linux Systèmes d’exploitation • SUSE Linux Enterprise Server • Canonical Ubuntu Références : ThinkSystem SR630 V2 Guide de maintenance...
Page 15 Tableau 1. Spécifications du serveur (suite) Spécification Description • Liste complète des systèmes d’exploitation disponibles : https://lenovopress.com/ osig • Consignes de déploiement du SE : assurez-vous de bien suivre la combinaison choisie pour installer toutes les barrettes PMEM et DIMM DRAM (voir « Installation du système d’exploitation »...
Page 16 – Un connecteur réseau de gestion BMC RJ45 – Un port série (facultatif) Pour plus d’informations sur chaque composant, voir « Vue avant » à la page 21 « Vue arrière » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 17 Tableau 1. Spécifications du serveur (suite) Spécification Description Prise en charge des adaptateurs RAID suivants : • Adaptateur ThinkSystem RAID 530-8i PCIe 12 Gbit • Adaptateur ThinkSystem RAID 5350-8i PCIe 12 Gbit • Adaptateur ThinkSystem RAID 530-16i PCIe 12 Gbit •...
Page 18 • Un bloc d’alimentation débogage • Un disque dur HDD ou SSD, une unité M.2 ou une unité 7 mm (si le système d’exploitation est nécessaire pour le débogage) • Six ventilateurs système (avec un processeur) ThinkSystem SR630 V2 Guide de maintenance...
Page 19 Tableau 1. Spécifications du serveur (suite) Spécification Description Le serveur est doté des déclarations d’émissions sonores acoustiques suivantes : Tableau 2. Déclaration concernant les émissions sonores acoustiques Scénario Niveau Niveau de sonore (L pression acoustique Configuration utilisée Fonc- Fonc- veille tion- veil- tionne-...
Page 20 Lenovo vous recommande de faire appel à des experts qualifiés dans ce domaine pour déterminer si vous êtes en conformité avec les réglementations en vigueur.
Page 21 Tableau 1. Spécifications du serveur (suite) Spécification Description – ASHRAE classe A3 : 5 à 40 °C (41 à 104 °F); lorsque l'altitude dépasse 900 m (2 953 pieds), la valeur de la température ambiante maximum diminue de 1 °C (1,8 °F) tous les 175 m (574 pieds) à mesure que l'altitude augmente. –...
Page 22 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l’endommagement de l’unité, Lenovo peut, sous certaines conditions, mettre à...
Page 23 • Les pratiques recommandées relatives à la mise à jour du microprogramme sont disponibles à l’adresse suivante : – http://lenovopress.com/LP0656 • Le microprogramme le plus récent est disponible sur le site suivant : – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr630v2/7z70/downloads/driver-list/ Chapitre 1 Introduction...
Page 24 • Mise à jour hors bande. L’installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n’ont pas de dépendance sur un système d’exploitation qui s’exécute sur l’unité...
Page 25 Lenovo XClarity Administrator √ √ √ périphéri- (LXCA) Hors ques d’E- bande Hors cible Hors Certains Lenovo XClarity Integrator (LXCI) pour √ √ bande périphéri- VMware vCenter ques d’E- Hors cible En bande Tous les Lenovo XClarity Integrator (LXCI) pour √...
Page 26 à l’adresse suivante : https://pubs.lenovo.com/lxcc-overview/ – Si vous mettez à jour le microprogramme à l’aide de Lenovo XClarity Controller, vérifiez que vous avez téléchargé et installé les pilotes de périphérique les plus récents pour le système d’exploitation exécuté...
Page 27 Lenovo XClarity Essentials OneCLI est une collection d’applications de ligne de commande qui peut être utilisée pour gérer les serveurs Lenovo. Son application de mise à jour peut être utilisée pour mettre à jour le microprogramme et les pilotes de périphérique de vos serveurs. La mise à jour peut être effectuée dans le système d’exploitation hôte du serveur (en bande) ou à...
Page 28 Astuces Lenovo met régulièrement à jour le site Web du support avec les dernières astuces et techniques qui vous permettent de résoudre des problèmes pouvant survenir sur votre serveur. Ces astuces (également appelées astuces RETAIN ou bulletins de maintenance) fournissent des procédures de contournement ou de résolution des problèmes liés au fonctionnement de votre serveur.
Page 29 Pour mettre le serveur en état de veille (le voyant d'état d'alimentation clignote une fois par seconde) : Remarque : Le module Lenovo XClarity Controller peut mettre le serveur en veille dans le cadre d’une réponse automatique à une erreur système critique.
Page 30 ThinkSystem SR630 V2 Guide de maintenance...
Page 31 Tableau 5. Composants situés sur la face avant du serveur Légende Légende Voyant d'état de l'unité Voyant d'activité de l'unité Panneau des diagnostics Connecteur USB 3.2 Gen 1 (5 Gbit/s) Connecteur de diagnostics externe Connecteur USB XClarity Controller © Copyright Lenovo 2021, 2024...
Page 32 Connecteur USB XClarity Controller Connecteur VGA (facultatif) Taquet d'armoire (droit) Étiquette amovible Baies d'unité (8) Taquet d'armoire (gauche) Remarque : Pour plus d'informations sur chaque composant, voir « Présentation des composants avant » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 33 Modèle de serveur avec dix baies d'unité 2,5 pouces Tableau 7. Composants situés sur la face avant du serveur Légende Légende Voyant d'état de l'unité Voyant d'activité de l'unité Panneau des diagnostics Connecteur USB 3.2 Gen 1 (5 Gbit/s) Connecteur de diagnostics externe Connecteur USB XClarity Controller Connecteur VGA (facultatif) Taquet d'armoire (droit)
Page 34 Taquet d'armoire (droit) Baies d'unité (4) Étiquette amovible Voyant d'état de l'unité Voyant d'activité de l'unité Remarque : Pour plus d'informations sur chaque composant, voir « Présentation des composants avant » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 35 Modèle de serveur équipé de baies d’unité 2,5 pouces (sans fond de panier) Tableau 10. Composants situés sur la face avant du serveur Légende Légende Panneau des diagnostics Connecteur USB 3.2 Gen 1 (5 Gbit/s) Connecteur de diagnostics externe (réservé) Connecteur USB XClarity Controller Connecteur VGA (facultatif) Taquet d'armoire (droit)
Page 36 Taquet d'armoire (gauche) Remarque : Pour plus d'informations sur chaque composant, voir « Présentation des composants avant » à la page Modèle de serveur équipé de 16 unités EDSFF (avec assemblage du panneau des diagnostics LCD) ThinkSystem SR630 V2 Guide de maintenance...
Page 37 Tableau 13. Composants situés sur la face avant du serveur Légende Légende Assemblage du panneau des diagnostics LCD Panneau des diagnostics LCD Connecteur USB 3.2 Gen 1 (5 Gbit/s) Connecteur de diagnostics externe Connecteur USB XClarity Controller Connecteur VGA (facultatif) Taquet d'armoire (droit) Étiquette amovible Baies d’unité...
Page 38 En outre, il peut également être utilisé pour connecter le serveur à un appareil Android ou iOS, où vous pouvez ensuite installer et lancer l’application Lenovo XClarity Mobile pour gérer le système à l’aide de XClarity Controller.
Page 39 Figure 5. Panneau des diagnostics Bouton d'alimentation avec voyant d'état de l'alimentation Lorsque vous avez terminé de configurer le serveur, le bouton d’alimentation vous permet de le mettre sous tension. Si vous ne pouvez pas arrêter le serveur à partir du système d'exploitation, vous pouvez également maintenir le bouton d'alimentation enfoncé...
Page 40 Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l'état des voyants ID système afin d'aider à localiser visuellement le serveur parmi d'autres serveurs.
Page 41 Emplacement du panneau des diagnostics LCD Le panneau des diagnostics LCD est connecté à l’avant du serveur. Emplace- ment La poignée avec laquelle le panneau peut être retiré du serveur. Remarques : Légende • Le panneau peut être inséré ou retiré quel que soit l’état d'alimentation du système. •...
Page 42 L’ensemble de diagnostics LCD externe affiche différentes informations système. Parcourez les options à l’aide des boutons de défilement. Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer. ThinkSystem SR630 V2 Guide de maintenance...
Page 43 Liste de menus complète Les options disponibles sont répertoriées ci-après. Basculez entre une option et les entrées d’informations annexes avec le bouton de sélection et basculez entre les options ou les entrées d’informations avec les boutons de défilement. Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer. Menu Accueil (tableau de bord de l’état du système) Menu Accueil Exemple...
Page 44 • Adresse IPv6 statique IPv4 Network Mask: • Passerelle IPv6 en cours x.x.x.x • IPv6 DNS IPv4 Default Gateway: Remarque : Seule l’adresse MAC actuellement en x.x.x.x service est affichée (extension ou partagée). ThinkSystem SR630 V2 Guide de maintenance...
Page 45 Information sur l’environnement du système Exemple Sous-menu Ambient Temp: 24 C Exhaust Temp: 30 C • Température ambiante PSU1: Vin= 213 w • Température d’aération Inlet= 26 C • État de l’autotest rapide à la mise sous tension FAN1 Front: 21000 RPM •...
Page 46 Appuyez sur le clip en plastique de la prise, vers l’avant. Maintenez le clip et retirez le câble du connecteur. Présentation du panneau d'affichage Le dispositif de diagnostic est composé d’un écran LCD et de 5 boutons de navigation. ThinkSystem SR630 V2 Guide de maintenance...
Page 47 Écran LCD Boutons de défilement (haut/bas/gauche/droite) Appuyez sur les boutons de défilement pour rechercher et sélectionner les informations système. Bouton de sélection Appuyez sur le bouton de sélection pour effectuer votre sélection parmi les options de menu. Organigrammes des options Le panneau des diagnostics LCD affiche différentes informations système.
Page 48 Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer. Menu Accueil (tableau de bord de l’état du système) ThinkSystem SR630 V2 Guide de maintenance...
Page 49 Menu Accueil Exemple Nom du système État du système Nombre d’alertes actives Température Consommation électrique Code de point de contrôle Alertes actives Sous-menu Exemple Écran d’accueil : Nombre d’erreurs actives Remarque : Le menu « Alertes actives » affiche 1 Active Alerts uniquement la quantité...
Page 50 • Adresse IPv6 statique IPv4 Network Mask: • Passerelle IPv6 en cours x.x.x.x • IPv6 DNS IPv4 Default Gateway: Remarque : Seule l’adresse MAC actuellement en x.x.x.x service est affichée (extension ou partagée). ThinkSystem SR630 V2 Guide de maintenance...
Page 51 Information sur l’environnement du système Exemple Sous-menu Ambient Temp: 24 C Exhaust Temp: 30 C • Température ambiante PSU1: Vin= 213 w • Température d’aération Inlet= 26 C • État de l’autotest rapide à la mise sous tension FAN1 Front: 21000 RPM •...
Page 52 Connecteur réseau XClarity Controller Connecteurs Ethernet sur adaptateur Ethernet OCP 3.0 (facultatif, deux ou quatre connecteurs peuvent être disponibles) Remarque : Pour plus d’informations sur chaque composant, voir « Présentation des composants arrière » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 53 Modèle de serveur équipé de deux baies d'unité remplaçable à chaud arrière 2,5 pouces et d'un emplacement PCIe La figure suivante présente les voyants sur la vue arrière du modèle de serveur avec deux baies d’unité remplaçable à chaud et un emplacement PCIe. Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration ci-dessous.
Page 54 Figure 7. Adaptateur Ethernet OCP 3.0 (deux Figure 8. Adaptateur Ethernet OCP 3.0 (quatre connecteurs, vue de l’arrière) connecteurs, vue de l’arrière) • L'adaptateur Ethernet OCP 3.0 fournit deux ou quatre connecteurs Ethernet supplémentaires pour les connexions réseau. ThinkSystem SR630 V2 Guide de maintenance...
Page 55 Vous pouvez vous procurer un bloc d’alimentation auprès de Lenovo et l’installer pour apporter une alimentation de secours sans mettre le serveur hors tension. Trois voyants d’état se trouvent sur chaque bloc d’alimentation, à proximité du connecteur du cordon d’alimentation.
Page 56 La liaison réseau est connectée et active. Aucun Le serveur est déconnecté du réseau local Éteint LAN. Voyants de l'alimentation 3 4 5 Chaque bloc d'alimentation remplaçable à chaud est équipé de trois voyants d'état. ThinkSystem SR630 V2 Guide de maintenance...
Page 57 Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l'état des voyants ID système afin d'aider à localiser visuellement le serveur parmi d'autres serveurs.
Page 58 Connecteur d’alimentation M.2 Connecteur LCD externe Connecteur du panneau frontal Connecteur du commutateur d'intrusion Connecteur d’alimentation RAID interne Connecteurs 1-8 du ventilateur Connecteur PCIe 3 Connecteur PCIe 4 Poignée de levage de carte mère ThinkSystem SR630 V2 Guide de maintenance...
Page 59 Légende Légende Connecteur 1 du bloc d’alimentation Connecteur PCIe 5 Connecteur PCIe 6 Connecteur d’alimentation de fond de panier avant Connecteur 2 du bloc d’alimentation Pile 3 V (CR2032) Emplacement de carte mezzanine 2 Voyants de la carte mère La figure de cette section présente l’emplacement des voyants sur la carte mère. Figure 11.
Page 60 • Si un autocollant de protection transparent est présent sur le dessus du bloc de commutateurs, vous devez le retirer pour accéder aux commutateurs. • Tous les blocs commutateurs et cavaliers de la carte mère n’apparaissant pas sur les figures du présent document sont réservés. ThinkSystem SR630 V2 Guide de maintenance...
Page 61 • OFF : Le commutateur est configuré selon les paramètres réinitialisation forcée du par défaut. module XCC • ON : Réinitialise Lenovo XClarity Controller. SW8-4 Commutateur de mise à • OFF : Le commutateur est configuré selon les paramètres jour forcée du module par défaut.
Page 62 Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces. Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration.
Page 63 • Unité remplaçable par l'utilisateur (CRU) de niveau 1 : La réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
Page 64 √ Assemblage du panneau des √ diagnostics LCD EIA (droite) √ Panneau des diagnostics LCD √ Bloc d’E-S avant avec le panneau des √ diagnostics (haut) Élément de remplissage, baie d'unité √ 2,5 pouces ThinkSystem SR630 V2 Guide de maintenance...
Page 65 Tableau 21. Liste des pièces (suite) Consomma- FRU (Field CRU de CRU de bles et Description Replaceable Index niveau 1 niveau 2 composants Unit) structurels Unité 2,5 pouces √ Unité 3,5 pouces √ Boîtier d’unités de disque dur 7 mm √...
Page 66 • Les cordons d’alimentation autorisés dans une région ou un pays particulier ne sont généralement disponibles que dans cette région ou dans ce pays. ThinkSystem SR630 V2 Guide de maintenance...
Page 67 • Les identifiants de certains câbles sont gravés sur les câbles fournis avec le serveur et les périphériques en option. Utilisez ces identificateurs pour relier les câbles aux connecteurs appropriés. • Veillez à ce que les câbles appropriés passent dans les clips de fixation. © Copyright Lenovo 2021, 2024...
Page 68 « Cheminement des câbles pour les adaptateurs RAID CFF Gen 3 » à la page 59 Cheminement des câbles pour les adaptateurs RAID CFF Gen 4 Adaptateur RAID CFF Gen 4 pris en charge : ThinkSystem SR630 V2 Guide de maintenance...
Page 69 • Adaptateur interne ThinkSystem RAID 940-16i 8 Go mémoire flash PCIe Gen 4 12 Gbit Figure 14. Cheminement des câbles pour les adaptateurs RAID CFF Gen 4 À Connecteur d’alimentation sur l’adaptateur RAID/HBA Connecteur RAID interne sur la carte mère Connecteur d’entrée sur l’adaptateur RAID/HBA CFF PCIe 1 (pour modèle de serveur avec le fond de panier SAS/SATA 8 x 2,5 pouces avec un et deux processeurs...
Page 70 2,5 pouces avec deux processeurs installés) Remarque : Avec un processeur installé, le serveur ne prend pas en charge le fond de panier SAS/SATA 6 x 2,5 pouces et le fond de panier AnyBay 4 x 2,5 pouces. ThinkSystem SR630 V2 Guide de maintenance...
Page 71 E-S avant Cette section décrit le cheminement des câbles pour l’E-S avant. Cheminement des câbles pour l’E-S avant. Remarque : L'illustration présente le câblage des modèles de serveur avec quatre baies d'unité avant de 3,5 pouces. L’emplacement de chaque connecteur à l’avant du serveur varie en fonction des modèles. Pour plus d’informations sur l’emplacement des composants d’E-S avant pour les différents modèles, voir «...
Page 72 Cette section décrit le cheminement des câbles pour le commutateur d'intrusion. Figure 17. Cheminement des câbles du commutateur d'intrusion À Câble du commutateur d’intrusion sur le boîtier de Connecteur du commutateur d'intrusion sur la carte mère ventilation ThinkSystem SR630 V2 Guide de maintenance...
Page 73 Modules d’alimentation flash RAID Cette section décrit le cheminement des câbles pour les modules d’alimentation flash RAID. Emplacements des modules d’alimentation flash RAID Légende Emplacement Scénario Supercondensateur dans le châssis Châssis de 2,5 pouces avec dissipateur thermique standard ou performance Supercondensateur dans la grille d'aération Châssis de 2,5 pouces ou 3,5 pouces avec dissipateur thermique standard...
Page 74 Figure 18. Cheminement des câbles d'alimentation pour le supercondensateur À Module d’alimentation flash RAID Connecteur du supercondensateur sur l’adaptateur RAID ThinkSystem SR630 V2 Guide de maintenance...
Page 75 Fond de panier d’unité M.2 Cette section fournit des informations sur le cheminement des câbles pour les unités M.2. Figure 19. Cheminement des câbles pour les unités M.2 À Cordon d'alimentation Connecteur d'alimentation M.2 sur la carte mère Cordon d'interface M.2 Connecteur d’interface 7 mm/M.2 sur la carte mère Chapitre 3 Cheminement interne des câbles...
Page 76 Connecteur d’alimentation sur le fond de panier Connecteur d'alimentation du fond panier avant sur la d’unité carte mère EDSFF 8/9 C1 sur le resynchroniseur EDSFF 10/11 C0 sur le resynchroniseur EDSFF 12/13 PCIe 2 EDSFF 14/15 PCIe 1 ThinkSystem SR630 V2 Guide de maintenance...
Page 77 Fond de panier d’unité 7 mm Cette section fournit des informations sur le cheminement des câbles pour les unités 7 mm. Figure 21. Cheminement des câbles pour les unités 7 mm À Cordon d'interface 7 mm Connecteur d’interface 7 mm/M.2 sur la carte mère Cordon d'alimentation Connecteurs d’alimentation sur la carte mezzanine de l’assemblage de cartes mezzanines 1...
Page 78 Connecteur d'alimentation sur le fond de panier d'unité Connecteur d'alimentation du fond panier avant sur la avant carte mère Connecteur d'alimentation sur le fond de panier d'unité Connecteurs d’alimentation sur la carte mezzanine de arrière l’assemblage de cartes mezzanines 1 ThinkSystem SR630 V2 Guide de maintenance...
Page 79 Fond de panier d'unité 2,5/3,5 pouces (signal) Cette section vous permet de comprendre le cheminement des câbles pour les connexions de cordon d’interface des fonds de panier d’unité 2,5 pouces/3,5 pouces. Votre serveur prend en charge les modèles de serveur avec : •...
Page 80 , ... Figure 23. Cheminement des câbles pour la configuration intégrée dotée de baies d’unité AnyBay avant 4 x 3,5 pouces avec un boîtier d’unités de disque dur NVMe arrière 2 x 2,5 pouces ThinkSystem SR630 V2 Guide de maintenance...
Page 81 Cheminement des câbles avec un adaptateur RAID/HBA SFF Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de la carte mère/l’adaptateur, lorsqu’un adaptateur RAID/HBA SFF 8i (Gen 3 ou Gen 4) est installé. Tableau 23.
Page 82 3,5 pouces et un adaptateur RAID SFF 16i (tri-mode). Connexions entre les connecteurs : ↔ ↔ , ... Figure 25. Cheminement des câbles pour baies d’unité U.3 avant 4 x 3,5 pouces avec un adaptateur RAID SFF 8i Gen 4 (tri-mode) ThinkSystem SR630 V2 Guide de maintenance...
Page 83 Baies d’unité avant 4 x 2,5 pouces Cette section décrit le cheminement des câbles du fond de panier pour le modèle de serveur doté de quatre unités avant de 2,5 pouces. Pour connecter des câbles pour un fond de panier d’unité 7 mm, consultez «...
Page 84 ↔ ↔ SAS/SATA avant 4 x 2,5 pouces. Connexions entre les connecteurs : , ... Figure 26. Cheminement des câbles pour la configuration intégrée avec des baies d’unité SAS/SATA avant 4 x 2,5 pouces ThinkSystem SR630 V2 Guide de maintenance...
Page 85 Cheminement des câbles avec un adaptateur RAID/HBA SFF Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de l’adaptateur, lorsqu’un adaptateur RAID/HBA SFF 8i (Gen 3 ou Gen 4) est installé. Tableau 26. Mappage entre les connecteurs du fond de panier et de l’adaptateur lorsqu’un adaptateur RAID/HBA SFF est installé...
Page 86 « Cheminement des câbles avec un adaptateur RAID SFF (tri-mode) » à la page 79 • « Cheminement des câbles avec un resynchroniseur pour un processeur » à la page 80 • « Cheminement des câbles avec un adaptateur RAID/HBA CFF » à la page 81 ThinkSystem SR630 V2 Guide de maintenance...
Page 87 Cheminement des câbles pour configuration intégrée Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de la carte mère pour la configuration intégrée. Tableau 27. Mappage entre les connecteurs du fond de panier et de la carte mère pour la configuration intégrée Fonds de panier À...
Page 88 Figure 29. Cheminement des câbles pour baies d’unité SAS/SATA avant 8 x 2,5 pouces avec un adaptateur RAID SFF 8i (Gen 4) et un boîtier d’unités de disque dur SAS/SATA arrière 2 x 2,5 pouces ThinkSystem SR630 V2 Guide de maintenance...
Page 89 Cheminement des câbles avec un adaptateur RAID SFF (tri-mode) Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de l’adaptateur, lorsqu’un adaptateur RAID SFF 8i Gen 4 (tri-mode) installé. Tableau 29. Mappage entre les connecteurs du fond de panier et de l’adaptateur lorsqu’un adaptateur RAID SFF 8i Gen 4 (tri-mode) est installé...
Page 90 ↔ ↔ ↔ ↔ 2,5 pouces avec un resynchroniseur. Connexions entre les connecteurs : , ... Figure 31. Cheminement des câbles des baies d’unité avant 8 x 2,5" avec un resynchroniseur pour un processeur ThinkSystem SR630 V2 Guide de maintenance...
Page 91 Cheminement des câbles avec un adaptateur RAID/HBA CFF Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de l’adaptateur, lorsqu’un adaptateur RAID/HBA CFF 16i est installé. Tableau 31. Mappage entre les connecteurs du fond de panier et de l’adaptateur lorsqu’un adaptateur RAID/HBA CFF 16i est installé...
Page 92 « Cheminement des câbles avec un adaptateur RAID/HBA SFF » à la page 84 • « Cheminement des câbles avec un adaptateur RAID SFF (tri-mode) » à la page 85 • « Cheminement des câbles avec un adaptateur RAID/HBA CFF » à la page 87 ThinkSystem SR630 V2 Guide de maintenance...
Page 93 Cheminement des câbles pour configuration intégrée Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de la carte mère pour la configuration intégrée. Tableau 32. Mappage entre les connecteurs du fond de panier et de la carte mère pour la configuration intégrée Fonds de panier À...
Page 94 : AnyBay 10 x 2,5 pouces ou SAS/SATA 6 x 2,5 pouces + AnyBay 4 x 2,5 pouces. • Les adaptateurs RAID/HBA SFF Gen 3 et Gen 4 diffèrent légèrement au niveau de leurs connecteurs. Toutefois, le procédé de cheminement des câbles est similaire. ThinkSystem SR630 V2 Guide de maintenance...
Page 95 La figure suivante illustre le cheminement des câbles pour la configuration dotée de baies d’unité AnyBay avant 10 x 2,5 pouces avec un adaptateur RAID SFF 16i (Gen 4) et un boîtier d’unités de disque dur SAS/ ↔ ↔ ↔ ↔...
Page 96 Figure 35. Cheminement des câbles pour baies d’unité U.3 avant 10 x 2,5 pouces avec un adaptateur RAID SFF 16i Gen 4 (tri-mode) ThinkSystem SR630 V2 Guide de maintenance...
Page 97 Cheminement des câbles avec un adaptateur RAID/HBA CFF Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de la carte mère/l’adaptateur, lorsqu’un adaptateur RAID/HBA CFF 16i est installé. Tableau 35. Mappage entre les connecteurs du fond de panier et de la carte mère/l’adaptateur lorsqu’un adaptateur RAID/HBA CFF 16i est installé...
Page 98 ThinkSystem SR630 V2 Guide de maintenance...
Page 99 Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à pour télécharger les mises à jour de ThinkSystem SR630 V2 Pilotes et logiciels microprogramme pour votre serveur. Important : Certaines solutions de cluster nécessitent des niveaux de code spécifiques ou des mises à...
Page 100 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l’audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 101 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d’endommagement par les flammes ou la fumée).
Page 102 • Lorsque vous manipulez le dispositif, tenez-le avec précaution par ses bords ou son cadre. • Ne touchez pas les joints de soudure, les broches ou les circuits à découvert. • Tenez le dispositif hors de portée d’autrui pour éviter un possible endommagement. ThinkSystem SR630 V2 Guide de maintenance...
Page 103 – TruDDR4 3200, PMEM de 128, 256 et 512 Go Pour obtenir une liste des options de mémoire prises en charge, voir : https://serverproven.lenovo.com/ Remarques : • La vitesse de fonctionnement et la capacité de mémoire totale dépendent du modèle du processeur et des paramètres UEFI.
Page 104 En mode mémoire indépendante, les canaux de mémoire peuvent être remplis par des barrettes DIMM dans n'importe quel ordre et vous pouvez remplir tous les canaux de chaque processeur dans n'importe quel ordre sans condition de correspondance. Le mode mémoire indépendante assure le meilleur niveau de ThinkSystem SR630 V2 Guide de maintenance...
Page 105 performance de la mémoire, mais il manque de protection pour les basculements. L'ordre d'installation des barrettes DIMM en mode mémoire indépendante varie en fonction du nombre de processeurs et de modules de mémoire installé sur le serveur. Suivez les règles ci-après lors de l’installation de modules mémoire en mode indépendant : •...
Page 106 2. Configurations de barrettes DIMM prenant en charge Software Guard Extensions (SGX). Voir « Activer Software Guard Extensions (SGX) » dans le Guide de configuration pour activer cette fonction. ThinkSystem SR630 V2 Guide de maintenance...
Page 107 Chapitre 4 Procédures de remplacement de matériel...
Page 108 Le tableau ci-après indique la séquence de remplissage des modules de mémoire (dotés de capacités différentes) pour le mode indépendant lorsque deux processeurs sont installés. Tableau 40. Mode indépendant avec deux processeurs (barrettes DIMM dotées de différentes capacités) Total des UC 1 barrettes DIMM 4 DIMM ThinkSystem SR630 V2 Guide de maintenance...
Page 109 Tableau 40. Mode indépendant avec deux processeurs (barrettes DIMM dotées de différentes capacités) (suite) 8 DIMM 16 barrettes DIMM 1, 2 24 barrettes DIMM 1, 2 32 barrettes DIMM 1, 2 Total des UC 2 barrettes DIMM 4 DIMM 8 DIMM 16 barrettes DIMM 1, 2...
Page 110 « Ajout ou remplacement de PMEM en mode App Direct » à la page 106 Règles PMEM Assurez-vous de respecter les exigences suivantes lors de la mise en place de modules PMEM dans le système. ThinkSystem SR630 V2 Guide de maintenance...
Page 111 • Le numéro de référence doit être identique pour tous les modules PMEM qui sont installés. • Toutes les barrettes DRAM DIMM installées doivent être du même type, rang et capacité, avec une capacité minimale de 16 Go. Il est recommandé d’utiliser des barrettes Lenovo DRAM DIMM avec le même numéro de référence.
Page 112 Optane pour configurer et gérer les PMEM. • Lenovo XClarity Essentials OneCLI Certaines options de gestion sont disponibles dans les commandes qui sont exécutées dans le chemin d'accès Lenovo XClarity Essentials OneCLI du système d’exploitation. Consultez https://pubs.lenovo.com/ pour savoir comment télécharger et utiliser Lenovo XClarity Essentials lxce-onecli/download_use_onecli OneCLI.
Page 113 PMEM actuel. En outre, vous bénéficiez d'un configurateur de mémoire, qui est disponible sur le site suivant : http:// 1config.lenovo.com/#/memory_configuration Vous pouvez également définir les objectifs PMEM avec les commandes suivantes dans OneCLI : – Pour le mode de mémoire : 1.
Page 114 2. Saisissez la phrase passe. onecli.exe config set IntelOptanePMEM.SecurityPassphrase "123456" --imm USERID:PASSW0RD@10.104.195.86 3. Réamorcez le système. – Module PMEM unique : choisissez cette option pour exécuter l’opération de sécurité sur une ou plusieurs unités sélectionnées. ThinkSystem SR630 V2 Guide de maintenance...
Page 115 épuisées (0 %), un message d'erreur s'affichera ; il est alors conseillé de sauvegarder les données, de collecter le journal de service et de contacter le support Lenovo. Un message s'affichera également lorsque le pourcentage atteindra 1 % et proposera de sélectionner un certain pourcentage (10 % par défaut).
Page 116 Tableau 43. Remplissage de la mémoire en mode App Direct avec un processeur (CPU 1) • D : DIMM DRAM • P : module de mémoire persistante (PMEM) Emplacements DIMM Configuration 1 PMEM et 6 barrettes DIMM* 1 PMEM et 8 barrettes DIMM* ThinkSystem SR630 V2 Guide de maintenance...
Page 117 Tableau 43. Remplissage de la mémoire en mode App Direct avec un processeur (CPU 1) (suite) 2 PMEM et 12 barrettes DIMM 4 PMEM et 4 DIMM 4 PMEM et 8 barrettes DIMM 8 PMEM et 8 DIMM Remarque : Les configurations avec un astérisque (*) ne prennent en charge que le mode non entrelacé. Le mode entrelacé...
Page 118 • D : DIMM DRAM • P : module de mémoire persistante (PMEM) Emplacements DIMM Configura- tion 8 PMEM et 8 barrettes DIMM 8 PMEM et 16 DIMM 16 PMEM 16 barrettes DIMM Configura- Emplacements DIMM tion ThinkSystem SR630 V2 Guide de maintenance...
Page 119 Tableau 46. Mode mémoire avec deux processeurs (CPU 1 et CPU 2) (suite) 8 PMEM et 8 barrettes DIMM 8 PMEM et 16 DIMM 16 PMEM 16 barrettes DIMM Règles techniques Reportez-vous aux règles et limitations techniques ci-après lorsque vous installez les composants serveur associés.
Page 120 • Emplacement 2 : PCIe x16 (x8, x4, x1), extra-plate Assemblage de carte mezzanine 1 • Emplacement 1 : PCIe x16 (x8, x4, x1), extra-plate Pour identifier les emplacements PCIe, voir « Vue arrière » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 121 Ordre et règles d'installation des adaptateurs PCIe Consultez la priorité d’installation suggérée suivante lorsque vous souhaitez installer différents types d’adaptateurs PCIe : Tableau 49. Priorité d’installation recommandée pour les différents types d’adaptateurs PCIe Ordre d’installation 1. Adaptateur OCP Ethernet 7. Adaptateur InfiniBand 2.
Page 122 • Quand la carte mère (numéro de série SBB7A32058) est installée, votre serveur ne prend pas en charge les adaptateurs suivants : – Adaptateur Ethernet OCP ThinkSystem Intel E810-DA2 10/25 GbE SFP28 2 ports – Adaptateur Ethernet OCP ThinkSystem Intel E810-DA4 10/25 GbE SFP28 4 ports ThinkSystem SR630 V2 Guide de maintenance...
Page 123 Règles techniques relatives aux limitations thermiques Cette rubrique fournit les règles thermiques pour les processeurs, les ventilateurs système, les dissipateurs thermiques et d’autres composants. • « Modèles de serveur équipés de baies d’unité avant uniquement » à la page 113 •...
Page 124 TDP ≤ 125 Normal • GPU actifs : • 4 x 2.5" 35 °C Performan- • 8 x 2.5" • GPU passifs : √ 125 < TDP ≤ 165 Normal 30 °C • 10 x 2.5" ThinkSystem SR630 V2 Guide de maintenance...
Page 125 Baies avant Température Type de TDP UC (watts) Dissipa- Grille Qté DIMM max. ambiante max. teur d'aéra- ventilateur DRA- PMEM thermique (au niveau de la tion mer) Performan- √ 165 < TDP ≤ 205 Normal 30 °C En forme Performan- 205 <...
Page 126 • Un seul adaptateur GPU P2200 est pris en charge, alors qu’un maximum de trois adaptateurs GPU T4, L4, P620 ou A2 sont pris en charge. • Tous les GPU installés doivent être identiques. ThinkSystem SR630 V2 Guide de maintenance...
Page 127 Remplacement de la grille d'aération Les informations suivantes vous indiquent comment retirer et installer la grille d'aération. Remarque : La grille d’aération n’est pas disponible lorsque le dissipateur thermique de performance est installé. Retrait de la grille d'aération Utilisez ces informations pour la grille d'aération. À...
Page 128 Pour plus d’informations, voir « Retrait du module d’alimentation flash RAID de la grille d’aération » à la page 210. Vidéo de démonstration Découvrez la procédure sur YouTube ThinkSystem SR630 V2 Guide de maintenance...
Page 129 Installation de la grille d'aération Les informations suivantes vous permettent d'installer la grille d'aération. À propos de cette tâche Selon le modèle, votre serveur peut ne pas avoir de grille d'aération. La grille d'aération que vous souhaitez installer peut être différente des illustrations ci-dessous, mais la méthode de retrait est identique. S033 ATTENTION : Courant électrique dangereux.
Page 130 Les informations ci-après décrivent la procédure de retrait du fond de panier pour dix unités remplaçables à chaud 2,5 pouces. Vous pouvez retirer le fond de panier pour quatre ou huit unités remplaçables à chaud 2,5 pouces de la même manière. ThinkSystem SR630 V2 Guide de maintenance...
Page 131 Attention : • Consultez « Conseils d'installation » à la page 89 pour vous assurer que vous travaillez en toute sécurité. • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à...
Page 132 « Installation d’une unité remplaçable à chaud 2,5/3,5 pouces » à la page 154. 2. Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 247. ThinkSystem SR630 V2 Guide de maintenance...
Page 133 3. Si vous avez installé un fond de panier AnyBay avec des unités NVMe U.3 pour le Tri-mode, activez le mode U.3 x1 pour les emplacements d’unité sélectionnés du fond de panier par l’intermédiaire de l’interface Web GUI XCC. Voir «...
Page 134 • Consultez « Conseils d'installation » à la page 89 pour vous assurer que vous travaillez en toute sécurité. • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. ThinkSystem SR630 V2 Guide de maintenance...
Page 135 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à...
Page 136 « Retrait du carter supérieur » à la page 244. Etape 2. Retirez l’ensemble des unités et des boîtiers d’unités installés des baies d’unité. Pour plus d’informations, voir « Retrait d’une unité EDSFF » à la page 156. ThinkSystem SR630 V2 Guide de maintenance...
Page 137 Etape 3. Retirez le fond de panier du châssis. Figure 45. Retrait du fond de panier pour 16 unités EDSFF Desserrez la vis. Faites légèrement coulisser le fond de panier, comme illustré, puis soulevez-le. Etape 4. Débranchez les câbles du fond de panier. Pour plus d’informations, voir «...
Page 138 à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. ThinkSystem SR630 V2 Guide de maintenance...
Page 139 Procédure Etape 1. Préparez votre serveur. Retirez le carter supérieur. Pour plus d’informations, voir « Retrait du carter supérieur » à la page 244. Retirez l’ensemble des unités et des obturateurs installés (le cas échéant) des baies d’unité. Pour plus d’informations, voir «...
Page 140 Etape 1. Mettez l'emballage antistatique contenant le fond de panier arrière en contact avec une zone métallique extérieure non peinte du serveur. Ensuite, déballez le fond de panier arrière et posez-le sur une surface de protection électrostatique. ThinkSystem SR630 V2 Guide de maintenance...
Page 141 Etape 2. Alignez le fond de panier arrière avec le boîtier d'unité remplaçable à chaud arrière et abaissez-le dans ce dernier. Figure 49. Installation du fond de panier arrière Etape 3. Connectez les câbles au fond de panier. Voir « Fond de panier d'unité 2,5/3,5 pouces (alimentation) »...
Page 142 « Fond de panier d’unité 7 mm » à la page Retirez l’assemblage d’unité 7 mm (le cas échéant) du châssis arrière. Pour plus d’informations, voir « Retrait de l’assemblage d’unité arrière » à la page 216. ThinkSystem SR630 V2 Guide de maintenance...
Page 143 Etape 2. Retrait du fond de panier d’unité 7 mm sur le dessus. Figure 51. Retrait du fond de panier d’unité 7 mm (haut) Retirez les deux vis comme illustré. Soulevez verticalement le fond de panier et mettez-le de côté. Etape 3.
Page 144 Alignez la broche sur le boîtier et faites légèrement glisser le fond de panier dans le boîtier jusqu’à ce qu’il soit bien installé. Installez la vis, comme illustré. Etape 3. Installation du fond de panier d’unité 7 mm sur le dessus. ThinkSystem SR630 V2 Guide de maintenance...
Page 145 Les astuces ci-après fournissent des informations que vous devez prendre en compte lors du retrait de la pile CMOS. • Durant la conception de ce produit, Lenovo n'a eu de cesse de penser à votre sécurité. La pile CMOS au lithium doit être manipulée avec précaution afin d’éviter tout danger. Si vous remplacez la pile CMOS, reportez-vous à...
Page 146 S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d’un type équivalent recommandé par le fabricant. Si votre système est doté d’un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
Page 147 CMOS. • Durant la conception de ce produit, Lenovo n’a eu de cesse de penser à votre sécurité. La pile CMOS au lithium doit être manipulée avec précaution afin d’éviter tout danger. Si vous remplacez la pile CMOS, reportez-vous à...
Page 148 S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d’un type équivalent recommandé par le fabricant. Si votre système est doté d’un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
Page 149 Etape 2. Installez la pile CMOS. Assurez-vous que la pile CMOS est correctement en place. Figure 56. Installation de la pile CMOS Après avoir terminé 1. Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants »...
Page 150 Etape 1. Mettez l’emballage antistatique contenant le boîtier d’unités EDSFF en contact avec une surface non peinte et extérieure du serveur. Ensuite, déballez le nouveau boîtier d’unités EDSFF et posez- le sur une surface de protection électrostatique ThinkSystem SR630 V2 Guide de maintenance...
Page 151 Etape 2. Faites glisser l'assemblage du panneau des diagnostics dans le châssis avant comme indiqué. Assurez-vous qu'elle est correctement placée. Figure 58. Installation du boîtier d’unités EDSFF Chapitre 4 Procédures de remplacement de matériel...
Page 152 » à la page 247. Remplacement d'un bloc d'E-S avant Les informations ci-après vous indiquent comment retirer et installer le bloc d'E-S avant. Selon le modèle, votre serveur prend en charge les assemblages d'E/S avant suivants. ThinkSystem SR630 V2 Guide de maintenance...
Page 153 Type Bloc d'E-S avant Bloc d’E-S avant avec le panneau des diagnostics (droite) Pour les modèles de serveur avec • quatre baies d'unité 2,5 pouces avant • dix baies d'unité avant 2,5 pouces • huit baies d'unité avant 2,5 pouces (1) •...
Page 154 • Sinon, le retrait des câbles endommagera les connecteurs de câble de la carte mère. S'ils sont endommagés, vous devrez peut-être remplacer la carte mère. • Il est possible que le connecteur sur votre serveur diffère légèrement de l’illustration suivante. Figure 60. Déconnexion du câble d’E-S avant ThinkSystem SR630 V2 Guide de maintenance...
Page 155 Etape 4. Retirez le bloc d'E-S avant. Figure 61. Retrait du bloc d'E-S avant Retirez les vis qui fixent le bloc d’E-S avant. Faites glisser le bloc d’E-S avant hors du châssis avant. Après avoir terminé Si vous devez retourner l'ancien bloc d'E-S avant, suivez les instructions d'emballage et utilisez les emballages que vous avez reçus.
Page 156 à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. Procédure ThinkSystem SR630 V2 Guide de maintenance...
Page 157 Etape 1. Retirez le carter supérieur. Pour plus d’informations, voir « Retrait du carter supérieur » à la page 244. Etape 2. Si le panneau de sécurité est installé, retirez-le. Pour plus d'informations, voir « Retrait du panneau de sécurité » à la page 224.
Page 158 Etape 1. Mettez l'emballage antistatique contenant le nouvel assemblage du panneau des diagnostics en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez l'assemblage et posez- le sur une surface de protection électrostatique. ThinkSystem SR630 V2 Guide de maintenance...
Page 159 Etape 2. Si un obturateur est installé dans le châssis avant, retirez-le comme indiqué. Figure 66. Retrait de l'obturateur Etape 3. Insérez le panneau des diagnostics LCD dans son assemblage. Assurez-vous que le panneau est bien installé dans son assemblage. Figure 67.
Page 160 (sueur corporelle, par exemple) peut entraîner des problèmes de connexion. Remarque : Le dissipateur thermique, le processeur et le dispositif de retenue du processeur de votre système peuvent s’avérer différents de ceux des illustrations. ThinkSystem SR630 V2 Guide de maintenance...
Page 161 Procédure Etape 1. Préparez-vous à cette tâche. Retirez le carter supérieur. Pour plus d’informations, voir « Retrait du carter supérieur » à la page 244. Retirez le module de processeur-dissipateur thermique. Pour plus d’informations, voir « Retrait d'un processeur et d'un dissipateur thermique » à la page 190.
Page 162 Assurez-vous que la douille T30 Torx est fixée sous les quatre clips dans le socket. Après avoir terminé 1. Réinstallez le module de processeur-dissipateur thermique. Pour plus d’informations, voir « Installation d'un processeur-dissipateur thermique » à la page 195. ThinkSystem SR630 V2 Guide de maintenance...
Page 163 2. Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 247. Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement d'une unité remplaçable à chaud Les informations suivantes vous indiquent comment retirer et installer une unité remplaçable à chaud. Vous pouvez retirer ou installer une unité...
Page 164 Utilisez ces informations pour installer une unité remplaçable à chaud 2,5/3,5 pouces. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 89 pour vous assurer que vous travaillez en toute sécurité. ThinkSystem SR630 V2 Guide de maintenance...
Page 165 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à...
Page 166 « Installation du panneau de sécurité » à la page 225. 2. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour plus d’informations, voir : https://pubs.lenovo.com/lxpm-overview/ 3. Si vous avez installé un fond de panier AnyBay avec des unités NVMe U.3 pour le Tri-mode, activez le mode U.3 x1 pour les emplacements d’unité...
Page 167 Etape 2. Retirez le couvercle du boîtier d’unités de disque dur EDSFF. Figure 75. Retrait du couvercle du boîtier d’unités de disque dur EDSFF Ouvrez la poignée, comme illustré. Saisissez la poignée et retirez le couvercle du boîtier d’unités de disque dur. Chapitre 4 Procédures de remplacement de matériel...
Page 168 Ensuite, déballez l'unité et posez-la sur une surface de protection électrostatique. Remarque : Assurez-vous que l’installation de l’unité est conforme à « Règles techniques pour les unités » à la page 109. ThinkSystem SR630 V2 Guide de maintenance...
Page 169 Etape 2. Installez l’unité EDSFF. Figure 77. Installation d’une unité EDSFF Vérifiez que la poignée du tiroir d’unité est en position ouverte. Faites glisser l'unité dans la baie d'unité jusqu'à ce qu'elle s'enclenche. Fermez la poignée du tiroir d’unité pour verrouiller l’unité en place. Etape 3.
Page 170 1. Réinstallez le panneau de sécurité si vous l’avez retiré. Pour plus d'informations, voir « Installation du panneau de sécurité » à la page 225. 2. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour plus d’informations, voir : https://pubs.lenovo.com/lxpm-overview/ Remplacement d'un bloc d'alimentation remplaçable à chaud Les informations suivantes vous indiquent comment retirer et installer un bloc d’alimentation remplaçable à...
Page 171 tension. Pour la prise en charge du mode de redondance ou du remplacement à chaud, vous devez installer un bloc d’alimentation remplaçable à chaud supplémentaire. Informations de sécurité sur les blocs d’alimentation en courant alternatif S035 ATTENTION : N’ouvrez jamais un bloc d’alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité...
Page 172 En outre, l’unité peut posséder plusieurs connexions à des sources d’alimentation en courant continu. Pour mettre l’unité hors tension, assurez-vous que toutes les connexions en courant continu sont déconnectées des bornes d’entrée en courant continu. ThinkSystem SR630 V2 Guide de maintenance...
Page 173 S029 DANGER Pour l’alimentation en CC –48 V, le courant électrique provenant des câbles d’alimentation peut présenter un danger. Pour éviter tout risque de choc électrique : • Pour connecter ou déconnecter les câbles d’alimentation en courant continu -48 V lorsque vous devez retirer/installer une ou plusieurs unités d’alimentation en mode de redondance.
Page 174 Pour connaître l’emplacement du voyant de sortie d’alimentation, reportez-vous à « Voyants de la vue arrière » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 175 à chaud supplémentaire. • Si vous remplacez l’alimentation existante par une nouvelle : – Utilisez Lenovo Capacity Planner pour calculer la capacité d’alimentation requise en fonction de la configuration de votre serveur. Pour plus d’informations sur Lenovo Capacity Planner, consultez : Chapitre 4 Procédures de remplacement de matériel...
Page 176 Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d’alimentation. Pour mettre l’unité hors tension, vous devez déconnecter tous les cordons de la source d’alimentation. S001 ThinkSystem SR630 V2 Guide de maintenance...
Page 177 DANGER Le courant électrique provenant de l’alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : • Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre. •...
Page 178 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages ThinkSystem SR630 V2 Guide de maintenance...
Page 179 antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. Procédure Etape 1. Mettez l'emballage antistatique contenant le bloc d'alimentation remplaçable à chaud en contact avec une zone extérieure non peinte du serveur.
Page 180 Les informations suivantes vous indiquent comment retirer et installer l’adaptateur RAID/HBA CFF interne. Retrait de l’adaptateur RAID/HBA CFF interne Les informations suivantes vous indiquent comment retirer l’adaptateur RAID/HBA CFF interne. À propos de cette tâche Attention : ThinkSystem SR630 V2 Guide de maintenance...
Page 181 • Consultez « Conseils d'installation » à la page 89 pour vous assurer que vous travaillez en toute sécurité. • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à...
Page 182 Etape 1. Mettez l’emballage antistatique contenant l’adaptateur RAID/HBA CFF interne en contact avec une surface non peinte et extérieure du serveur. Ensuite, déballez l’adaptateur RAID/HBA CFF interne et posez-le sur une surface de protection électrostatique. ThinkSystem SR630 V2 Guide de maintenance...
Page 183 Etape 2. Alignez les encoches du tiroir sur les broches du châssis, placez l’adaptateur RAID/HBA CFF interne et faites-le glisser légèrement, comme indiqué, pour le fixer sur le châssis. Figure 86. Installation de l’adaptateur RAID/HBA CFF interne Etape 3. Connectez les câbles à l'adaptateur RAID interne. Voir «...
Page 184 à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. Procédure ThinkSystem SR630 V2 Guide de maintenance...
Page 185 Etape 1. Mettez l'emballage antistatique contenant le commutateur de détection d'intrusion en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le commutateur de détection d'intrusion et posez-le sur une surface de protection électrostatique. Etape 2. Insérez le commutateur de détection d'intrusion et poussez-le dans le sens illustré jusqu'à ce qu'il soit correctement installé.
Page 186 Attention : Pour ne pas casser les pattes de retenue ou endommager l’emplacement du module de mémoire, manipulez les pattes avec précaution. Saisissez le module de mémoire aux deux extrémités et retirez-le délicatement de l’emplacement. Après avoir terminé ThinkSystem SR630 V2 Guide de maintenance...
Page 187 1. Installez un filtre de module de mémoire ou un nouveau module de mémoire pour protéger l'emplacement. Pour plus d'informations, voir « Installation d'un module de mémoire » à la page 177. 2. Si vous devez retourner l'ancien module de mémoire, suivez les instructions d'emballage et utilisez les emballages fournis.
Page 188 Remplacement d'un fond de panier M.2 et d'une unité M.2 Utilisez ces informations pour retirer et installer le fond de panier M.2 et l'unité M.2 (un fond de panier M.2 et une unité M.2 également appelés module M.2). ThinkSystem SR630 V2 Guide de maintenance...
Page 189 Retrait du fond de panier M.2 et de l'unité M.2 Les informations suivantes vous indiquent comment retirer un fond de panier M.2 et l'unité M.2. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 89 pour vous assurer que vous travaillez en toute sécurité.
Page 190 Figure 93. Déconnexion des câbles M.2 Après avoir terminé Si vous devez retourner l'ancien fond de panier M.2 ou l'ancienne unité M.2, suivez les instructions d'emballage et utilisez les emballages fournis. Vidéo de démonstration Découvrez la procédure sur YouTube ThinkSystem SR630 V2 Guide de maintenance...
Page 191 Ajustement du dispositif de retenue sur le fond de panier M.2 Les informations ci-après vous indiquent comment ajuster le crochet de retenue sur le fond de panier M.2. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 89 pour vous assurer que vous travaillez en toute sécurité.
Page 192 Etape 3. Repérez l’emplacement de l’unité M.2 sur le fond de panier M.2. Remarque : Pour certains fonds de panier M.2 qui prennent en charge deux unités M.2 identiques, installez d’abord l’unité M.2 dans l’emplacement 0. Emplacement 0 Emplacement 1 Figure 95. Emplacement de l’unité M.2 ThinkSystem SR630 V2 Guide de maintenance...
Page 193 Etape 4. Installez le fond de panier M.2 sur le châssis. Figure 96. Installation du fond de panier M.2 Alignez l’encoche du fond de panier M.2 sur la broche du châssis, puis placez le fond de panier M.2. Serrez la vis pour bien fixer le fond de panier M.2. Etape 5.
Page 194 1. Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 247. 2. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID. Pour plus d’informations, voir : https://pubs.lenovo.com/lxpm-overview/ Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement de l'adaptateur Ethernet OCP 3.0...
Page 195 Après avoir terminé Installez un nouvel adaptateur Ethernet OCP 3.0 ou un obturateur de carte. Pour plus d’informations, voir « Installation de l'adaptateur Ethernet OCP 3.0 » à la page 185. Vidéo de démonstration Découvrez la procédure sur YouTube Installation de l'adaptateur Ethernet OCP 3.0 Les informations suivantes vous indiquent comment installer l'adaptateur Ethernet OCP 3.0.
Page 196 Après avoir terminé Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 247. Vidéo de démonstration Découvrez la procédure sur YouTube ThinkSystem SR630 V2 Guide de maintenance...
Page 197 Remplacement d'un adaptateur PCIe Les informations suivantes vous indiquent comment retirer et installer un adaptateur PCIe. L'adaptateur PCIe peut être un adaptateur Ethernet, un adaptateur de bus hôte (HBA), un adaptateur RAID PCIe, un adaptateur interposeur PCIe, une unité SSD PCIe, une unité GPU PCIe ou tout autre adaptateur PCIe pris en charge.
Page 198 à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. Procédure ThinkSystem SR630 V2 Guide de maintenance...
Page 199 Etape 1. Mettez l'emballage antistatique contenant l'adaptateur PCIe en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez l'adaptateur PCIe et posez-le sur une surface de protection électrostatique. Etape 2. Repérez l'emplacement PCIe approprié pour l'adaptateur PCIe. Pour plus d’informations sur les emplacements PCIe et les adaptateurs PCIe pris en charge, voir «...
Page 200 Attention : Avant de réutiliser un processeur ou un dissipateur thermique, assurez-vous d’utiliser un tampon de nettoyage à l'alcool et de la pâte thermoconductrice agréés par Lenovo. Retrait d'un processeur et d'un dissipateur thermique Cette tâche comporte les instructions relatives au retrait d’un processeur-dissipateur thermique assemblés, également appelés module de dissipation thermique du processeur.
Page 201 Remarque : Le dissipateur thermique, le processeur et le dispositif de retenue du processeur de votre système peuvent s’avérer différents de ceux des illustrations. La figure ci-dessous présente les principaux composants du module de processeur-dissipateur thermique. Figure 104. Composants du module de processeur-dissipateur thermique Légende Légende Dissipateur thermique...
Page 202 Soulevez soigneusement le module de processeur-dissipateur thermique du connecteur de processeur. Si le module de processeur-dissipateur thermique ne peut pas être complètement retiré du connecteur, desserrez davantage les douilles Torx T30 et réessayez de le soulever. Remarques : ThinkSystem SR630 V2 Guide de maintenance...
Page 203 • Ne touchez pas les contacts situés au bas du processeur. • Maintenez le connecteur de processeur libre de tout objet afin d’éviter les dommages possibles. Après avoir terminé • Chaque socket de processeur doit toujours comporter un cache ou un module de processeur-dissipateur thermique.
Page 204 Ensuite, posez le processeur sur une surface de protection électrostatique, avec le côté en contact avec le processeur vers le haut. Etape 2. Dissocier le support du processeur du dissipateur thermique ThinkSystem SR630 V2 Guide de maintenance...
Page 205 Figure 108. Dissociation d'un support de processeur du dissipateur thermique Remarque : Le support du processeur sera mis au rebut et remplacé par un nouveau. Dégagez les pattes de retenue du dissipateur thermique. Soulevez le support du dissipateur thermique. Essuyez la pâte thermoconductrice de la partie inférieure du dissipateur thermique avec un chiffon doux imbibé...
Page 206 à jour le microprogramme du système au niveau le plus récent. Voir « Mettre à jour le microprogramme » dans le ThinkSystem SR630 V2 Guide de configuration. La figure ci-dessous présente les principaux composants du module de processeur-dissipateur thermique.
Page 207 Légende Légende Dissipateur thermique Clips de fixation du processeur dans le support Marque triangulaire sur le dissipateur thermique Marque triangulaire du support Poignée d’éjection du processeur Étiquette d’identification de processeur Douille et retenue anti-inclinaison Dissipateur thermique du processeur Douille T30 Torx Pâte thermoconductrice Crochet de câble anti-inclinaison Contacts de processeur...
Page 208 Remarque : Assurez-vous que l'alcool est correctement évaporé avant d'appliquer une nouvelle pâte thermoconductrice. Appliquez la pâte thermoconductrice sur le dessus du processeur avec une seringue en formant quatre points régulièrement espacés, chaque point consistant en 0,1 ml de pâte thermoconductrice. ThinkSystem SR630 V2 Guide de maintenance...
Page 209 Figure 111. Application de pâte thermoconductrice avec processeur dans le plateau d’expédition Etape 4. Assemblez le processeur-dissipateur thermique. Figure 112. Assemblage du module de processeur-dissipateur thermique avec le processeur dans le plateau d’expédition Alignez la marque triangulaire sur l’étiquette du dissipateur thermique avec celle qui se trouve sur le support du processeur et sur le processeur.
Page 210 Etape 6. Si le processeur est livré avec un dissipateur thermique en forme de T, serrez complètement les deux vis de ce dernier comme illustré. (Pour référence, le couple requis pour serrer les attaches imperdables au maximum est de 1,1 newton-mètre, 10 pouces-livres). ThinkSystem SR630 V2 Guide de maintenance...
Page 211 Figure 114. Serrage des vis du dissipateur thermique en forme de T Après avoir terminé Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 247. Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement de taquets d'armoire Les informations suivantes vous indiquent comment retirer et installer les taquets d’armoire.
Page 212 Figure 115. Retrait de la plaque d'étiquette d'identification Etape 3. Sur chaque côté du serveur, retirez les deux vis qui fixent le taquet d'armoire. Figure 116. Retrait des vis du taquet d'armoire ThinkSystem SR630 V2 Guide de maintenance...
Page 213 Etape 4. Sur chaque côté du serveur, retirez le taquet d'armoire du châssis comme dans l'illustration. Figure 117. Retrait du taquet d’armoire Après avoir terminé Si vous devez retourner les anciens taquets d'armoire, suivez les instructions d'emballage et utilisez les emballages fournis.
Page 214 Etape 3. Installez les deux vis pour fixer le taquet d'armoire sur chaque côté du serveur. Figure 119. Installation des vis du taquet d'armoire Après avoir terminé 1. Installez la plaque d'étiquette d'identification sur taquet d'armoire droit comme indiqué. ThinkSystem SR630 V2 Guide de maintenance...
Page 215 Remplacement d'un module d'alimentation flash RAID Le module d’alimentation flash RAID protège la mémoire cache sur l’adaptateur RAID installé. Vous pouvez acheter un module d’alimentation flash RAID auprès de Lenovo. Les informations suivantes vous indiquent comment retirer et installer un module d’alimentation flash RAID.
Page 216 électrostatique ou un autre système de mise à la terre. Procédure Etape 1. Retirez le carter supérieur. Pour plus d’informations, voir « Retrait du carter supérieur » à la page 244. Etape 2. Déconnectez le câble du module d’alimentation flash RAID. ThinkSystem SR630 V2 Guide de maintenance...
Page 217 Appuyez sur la patte de déverrouillage pour libérer le connecteur. Dégagez le connecteur du socket du câble. Remarque : Sinon, le retrait des câbles endommagera les connecteurs de câble de la carte mère. S'ils sont endommagés, vous devrez peut-être remplacer la carte mère. Figure 121.
Page 218 Etape 1. Mettez l’emballage antistatique contenant le module d’alimentation flash RAID en contact avec une surface non peinte sur l’extérieur du serveur. Ensuite, déballez le module d’alimentation flash RAID et posez-le sur une surface de protection électrostatique. ThinkSystem SR630 V2 Guide de maintenance...
Page 219 Etape 2. Si le serveur est livré muni d’un plateau qui couvre l’emplacement du module d’alimentation flash RAID dans le châssis, retirez-le en premier lieu. Appuyez sur le point de contact bleu pour libérer le loquet. Faites glisser le plateau comme illustré ci-dessous, puis soulevez-le hors du châssis. Figure 124.
Page 220 à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. Procédure ThinkSystem SR630 V2 Guide de maintenance...
Page 221 Etape 1. Retirez le carter supérieur. Pour plus d’informations, voir « Retrait du carter supérieur » à la page 244. Etape 2. Déconnectez le câble du module d’alimentation flash RAID. Appuyez sur la patte de déverrouillage pour libérer le connecteur. Dégagez le connecteur du socket du câble.
Page 222 Placez le module d’alimentation flash RAID dans la grille d’aération et appuyez dessus pour le fixer à l’intérieur. Après avoir terminé 1. Installez la grille d'aération sur le châssis. Pour plus d’informations, voir « Installation de la grille d'aération » à la page 119. ThinkSystem SR630 V2 Guide de maintenance...
Page 223 2. Connectez le module d’alimentation flash à un adaptateur à l’aide de la rallonge fournie avec le module d’alimentation flash. Pour plus d’informations, voir « Modules d’alimentation flash RAID » à la page 3. Terminez le remplacement des composants. Pour plus d’informations, voir «...
Page 224 à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. Procédure ThinkSystem SR630 V2 Guide de maintenance...
Page 225 Etape 1. Mettez l’emballage antistatique contenant le module d’alimentation flash RAID en contact avec une surface non peinte sur l’extérieur du serveur. Ensuite, déballez le module d’alimentation flash RAID et posez-le sur une surface de protection électrostatique. Etape 2. Installez le module d’alimentation flash RAID sur la carte mezzanine. Figure 132.
Page 226 Dégagez le connecteur du socket du câble. Remarque : Sinon, le retrait des câbles endommagera les connecteurs de câble de la carte mère. S'ils sont endommagés, vous devrez peut-être remplacer la carte mère. Figure 133. Déconnexion des câbles ThinkSystem SR630 V2 Guide de maintenance...
Page 227 Etape 4. Saisissez les deux points de contact bleus et sortez directement le boîtier d’unités de disque dur arrière du châssis. Figure 134. Retrait du boîtier d’unités de disque dur arrière Etape 5. Si le fond de panier arrière est réutilisé, retirez-le. Pour plus d’informations, voir «...
Page 228 Etape 4. Connectez les câbles au fond de panier. Voir « Fond de panier d'unité 2,5/3,5 pouces (alimentation) » à la page 68 « Fond de panier d'unité 2,5/3,5 pouces (signal) » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 229 Etape 5. Installez la grille d’aération dans le boîtier d’unités de disque dur arrière, comme indiqué sur l’illustration. Figure 137. Installation de la grille d'aération Etape 6. Alignez les broches du boîtier d’unités de disque dur arrière sur le trou et l’emplacement correspondants dans le châssis.
Page 230 « Retrait du carter supérieur » à la page 244. Etape 2. Si un adaptateur PCIe est installé sur la carte mezzanine, prenez d’abord note des connexions des câbles. Puis, débranchez tous les câbles de l’adaptateur PCIe. ThinkSystem SR630 V2 Guide de maintenance...
Page 231 Etape 3. Attrapez l’assemblage de cartes mezzanines par ses bords et retirez-le du châssis avec précaution. Figure 139. Retrait de l'assemblage de cartes mezzanines Etape 4. Si nécessaire, retirez les adaptateurs PCIe installés sur la carte mezzanine. Pour plus d’informations, voir «...
Page 232 électrostatique ou un autre système de mise à la terre. Procédure Etape 1. Mettez l'emballage anti-statique contenant la mezzanine en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez la carte mezzanine et posez-la sur une surface de protection électrostatique. ThinkSystem SR630 V2 Guide de maintenance...
Page 233 Etape 2. Installez la carte mezzanine et fixez-la au support à l'aide des deux vis. Figure 142. Installation d'une carte mezzanine Alignez les trous de vis de la carte mezzanine sur les trous correspondants du support. Installez la carte mezzanine sur le support à l’aide des deux vis. Etape 3.
Page 234 Les informations suivantes indiquent comment retirer le panneau de sécurité. À propos de cette tâche Attention : Consultez « Conseils d'installation » à la page 89 pour vous assurer que vous travaillez en toute sécurité. Procédure ThinkSystem SR630 V2 Guide de maintenance...
Page 235 Etape 1. Utilisez la clé pour déverrouiller le panneau de sécurité. Figure 144. Déverrouillage du panneau de sécurité Etape 2. Appuyez sur le taquet de déverrouillage et faites pivoter le panneau de sécurité vers l’extérieur afin de l’extraire du châssis. Figure 145.
Page 236 Etape 3. Insérez soigneusement la patte du panneau de sécurité dans l'emplacement de la partie droite du taquet d'armoire. Ensuite, appuyez et maintenez le taquet de déverrouillage bleu et faites pivoter le panneau de sécurité vers l'intérieur jusqu'à ce que l'autre extrémité s'enclenche. Figure 147. Installation du panneau de sécurité ThinkSystem SR630 V2 Guide de maintenance...
Page 237 Etape 4. Utilisez la clé pour verrouiller le panneau de sécurité en position fermée. Figure 148. Verrouillage du panneau de sécurité Chapitre 4 Procédures de remplacement de matériel...
Page 238 S'ils sont endommagés, vous devrez peut-être remplacer la carte mère. Figure 149. Déconnexion du câble du module de port série Etape 3. Retirez le support de carte mezzanine du serveur. ThinkSystem SR630 V2 Guide de maintenance...
Page 239 Figure 150. Retrait du support de carte mezzanine Etape 4. Ouvrez le taquet de blocage, puis retirez le module de port série du support de carte mezzanine. Figure 151. Retrait du support de carte mezzanine Etape 5. (Facultatif) Si vous devez remplacer le support du port série, utilisez une clé de 5 mm pour détacher le câble du port série de son support.
Page 240 Serrez les deux vis pour vous assurer que le connecteur est correctement installé dans le support. Figure 153. Assemblage du module de port série Etape 3. Installez le module de port série dans le support de carte mezzanine. Figure 154. Installation du module de port série ThinkSystem SR630 V2 Guide de maintenance...
Page 241 Etape 4. Installez l’assemblage de cartes mezzanines dans le serveur. Figure 155. Installation de l’assemblage de cartes mezzanines Etape 5. Branchez le câble du module de port série sur le connecteur du module de port série de la carte mère. Pour plus d’informations sur l’emplacement du connecteur du module de port série, voir «...
Page 242 électrostatique ou un autre système de mise à la terre. Procédure Etape 1. Retirez le carter supérieur. Pour plus d’informations, voir « Retrait du carter supérieur » à la page 244. ThinkSystem SR630 V2 Guide de maintenance...
Page 243 Etape 2. Saisissez les pattes du ventilateur aux deux extrémités de celui-ci, puis retirez-le du serveur en le soulevant avec précaution. Figure 156. Retrait du ventilateur système Après avoir terminé 1. Installez un nouveau ventilateur système ou installez un obturateur de ventilateur afin d’obturer l’emplacement.
Page 244 Etape 2. Placez le ventilateur système dans l’emplacement, puis appuyez sur le point de son bord pour le fixer en place. Vérifiez que le connecteur de ventilateur est installé correctement sur le connecteur de la carte mère. Figure 157. Installation du ventilateur système Après avoir terminé ThinkSystem SR630 V2 Guide de maintenance...
Page 245 Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 247. Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement de la carte mère Les informations suivantes vous indiquent comment retirer et installer la carte mère. S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à...
Page 246 Figure 158. Retrait de la carte mère Maintenez la poignée de levage et soulevez la broche de déverrouillage simultanément et faites glisser la carte mère vers l'avant du serveur. Soulevez la carte mère pour l'extraire du châssis. ThinkSystem SR630 V2 Guide de maintenance...
Page 247 Après avoir terminé Si vous devez retourner l'ancienne carte mère, suivez les instructions d'emballage et utilisez les emballages fournis. Important : Avant de renvoyer la carte mère, assurez-vous que le cache de l'UC est couvert. Un cache externe de l'UC couvre le socket de l’UC sur la nouvelle carte mère. Faites glisser le cache externe de l’UC vers l’extérieur du socket de l'UC sur la nouvelle carte mère, puis installez le cache externe sur le socket de l'UC sur la carte mère retirée.
Page 248 « Adaptateur Ethernet OCP 3.0 » à la page 184 2. Acheminez et fixez correctement les câbles du serveur. Reportez-vous aux instructions détaillées relatives au cheminement des câbles pour chaque composant dans Chapitre 3 « Cheminement interne des câbles » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 249 (KCS) – Accès distant au système cible (basé sur TCP/IP) Pour mettre à niveau le type de machine et le numéro de série depuis Lenovo XClarity Essentials OneCLI : 1. Téléchargez et installez Lenovo XClarity Essentials OneCLI. Pour télécharger Lenovo XClarity Essentials OneCLI, accédez au site suivant : https://datacentersupport.lenovo.com/solutions/HT116433...
Page 250 3. Une fois Lenovo XClarity Essentials OneCLI en place, entrez les commandes suivantes pour définir le type de machine et le numéro de série : onecli config set SYSTEM_PROD_DATA.SysInfoProdName <m/t_model> [access_method] onecli config set SYSTEM_PROD_DATA.SysInfoSerialNum <s/n> [access_method] onecli config set SYSTEM_PROD_DATA.SysInfoProdIdentifier <system model> [access_method] onecli config set SYSTEM_PROD_DATA.SysInfoProdIdentifierEx <system model>...
Page 251 SYSTEM_PROD_DATA.SysInfoProdIdentifierEx <system model> --override −−bmc xcc_ user_id:xcc_password@xcc_external_ip 4. Réinitialisez le Lenovo XClarity Controller aux paramètres par défaut. Voir la section « Réinitialisation de BMC aux paramètres d’usine par défaut » dans la documentation XCC compatible avec votre serveur sur https://pubs.lenovo.com/lxcc-overview/...
Page 252 Remarque : Veuillez noter qu’un utilisateur IPMI local et un mot de passe doivent être définis dans Lenovo XClarity Controller pour avoir accès à distance au système cible. Pour définir la stratégie TPM à partir de Lenovo XClarity Essentials OneCLI : 1. Lisez TpmTcmPolicyLock pour vérifier si TPM_TCM_POLICY a été verrouillé : OneCli.exe config show imm.TpmTcmPolicyLock --override --imm <userid>:<password>@<ip_address>...
Page 253 1. Démarrez le serveur et appuyez sur la touche indiquée dans les instructions à l’écran pour afficher l’interface Lenovo XClarity Provisioning Manager. (Pour plus de détails, consultez la section « Démarrage » de la documentation LXPM compatible avec votre serveur à l’adresse https:// pubs.lenovo.com/lxpm-overview/...
Page 254 (interfaceLenovo XClarity Controller) de votre serveur. L'ID utilisateur par défaut est USERID, et le mot de passe par défaut est PASSW0RD (avec un zéro, et non la lettre o majuscule). – <ip_address> correspond à l'adresse IP du serveur BMC. Pour plus d'informations sur la commande Lenovo XClarity Essentials OneCLI , voir : https://pubs.lenovo.com/lxce-onecli/onecli_r_set_command Remarque : Si vous avez besoin de désactiver l’amorçage sécurisé...
Page 255 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à...
Page 256 • Tous les câbles internes sont correctement acheminés et connectés. Pour plus d'informations, voir Chapitre 3 « Cheminement interne des câbles » à la page ThinkSystem SR630 V2 Guide de maintenance...
Page 257 Etape 2. Installez le carter supérieur sur votre serveur. Attention : Manipulez le carter supérieur avec précaution. Si vous faites tomber le carter supérieur alors que son loquet est ouvert, vous risquez d’endommager le loquet. Figure 161. Installation du carter supérieur Vérifiez que le fermoir de panneau est en position ouverte.
Page 258 » à la page • Reconfigurez les grappes de disques si vous avez installé ou retiré une unité remplaçable à chaud ou un adaptateur RAID. Consultez le document Lenovo XClarity Provisioning Manager Guide d’utilisation, disponible pour téléchargement à l’adresse suivante : http:// datacentersupport.lenovo.com...
Page 259 Une alerte est un message ou une autre indication signalant un événement ou un événement imminent. Les alertes sont générées par le module Lenovo XClarity Controller ou par UEFI sur les serveurs. Ces alertes sont stockées dans le journal des événements Lenovo XClarity Controller.
Page 260 Journal des événements Lenovo XClarity Controller Lenovo XClarity Controller surveille l’état physique du serveur et de ses composants à l’aide de capteurs mesurant des variables physiques internes telles que la température, les valeurs de tension d’alimentation, la vitesse des ventilateurs et l’état des composants. Lenovo XClarity Controller fournit plusieurs interfaces au logiciel de gestion des systèmes, ainsi qu’aux administrateurs système et aux utilisateurs, pour permettre la...
Page 261 • Tout périphérique externe. • Parasurtenseur (sur le serveur). • Imprimante, souris et unités non Lenovo • Tous les adaptateurs. • Unités de disque dur. • Modules de mémoire jusqu'à atteindre la configuration minimale prise en charge par le serveur.
Page 262 • Le voyant de transmission et d’émission Ethernet s’allume lorsque le contrôleur Ethernet envoie ou reçoit des données par le biais du réseau Ethernet. Si le voyant est éteint, vérifiez que le ThinkSystem SR630 V2 Guide de maintenance...
Page 263 Pour utiliser les informations de dépannage en fonction des symptômes disponibles dans cette section, procédez comme suit : 1. Consultez le journal des événements de Lenovo XClarity Controller et suivez les actions suggérées pour résoudre les codes d’événement. Pour plus d’informations sur les journaux des événements, voir «...
Page 264 Assurez-vous que les cordons d’alimentation sont correctement branchés sur une prise électrique fonctionnelle. La source d’alimentation satisfait aux exigences d’alimentation en entrée des blocs d’alimentation installés (voir les étiquettes relatives à l’alimentation). c. Débranchez et rebranchez les cordons d’alimentation. ThinkSystem SR630 V2 Guide de maintenance...
Page 265 6. Si le problème persiste, rassemblez les informations relatives aux pannes avec les journaux système capturés et contactez le support Lenovo. Le bouton de mise sous tension ne fonctionne pas (le serveur ne démarre pas) Remarque : Le bouton de mise sous tension ne fonctionne qu’environ une à trois minutes après la connexion du serveur à...
Page 266 • Si un module de mémoire a été désactivé par une interruption de gestion de système (SMI), remplacez-le. • Si un module de mémoire a été désactivé par l'utilisateur ou par POST, réinstallez le module de mémoire, puis exécutez l'utilitaire Setup Utility et activez le module de mémoire. ThinkSystem SR630 V2 Guide de maintenance...
Page 267 LXPM est affichée par défaut. (Pour plus d’informations, voir la section « Démarrage » dans la documentation LXPM compatible avec votre serveur à l’adresse suivante : https://pubs.lenovo.com/lxpm- .) Vous pouvez exécuter des diagnostics de mémoire avec cette interface. Depuis la page de overview/ diagnostics, accédez à...
Page 268 « Démarrage » de la documentation LXPM compatible avec votre serveur à l’adresse .) L’interface Lenovo XClarity Provisioning Manager https://pubs.lenovo.com/lxpm-overview/ s’affiche par défaut. 7. Mettez le système hors tension. 8. Retirez les modules qui doivent être réutilisés pour un nouveau système ou une nouvelle configuration. ThinkSystem SR630 V2 Guide de maintenance...
Page 269 Remplissage de la mémoire invalide détecté Si ce message d’avertissement s’affiche, procédez comme suit : Invalid memory population (unsupported DIMM population) detected. Please verify memory configuration is valid. 1. Consultez les « Règles et ordre d’installation du module de mémoire » dans le Guide de configuration pour vérifier que la séquence de remplissage du module de mémoire actuel est prise en charge.
Page 270 3. Observez le voyant d’activité vert de l’unité de disque dur associé et le voyant d’état jaune et effectuez les opérations correspondantes dans différentes situations : ThinkSystem SR630 V2 Guide de maintenance...
Page 271 Plusieurs disques durs sont défectueux Pour résoudre le problème, procédez comme suit : • Consultez le journal des événements Lenovo XClarity Controller pour y rechercher des entrées liées aux blocs d’alimentation ou aux problèmes de vibration et procédez à la résolution de ces événements.
Page 272 Plusieurs disques durs sont hors ligne Pour résoudre le problème, procédez comme suit : • Consultez le journal des événements Lenovo XClarity Controller pour y rechercher des entrées liées aux blocs d’alimentation ou aux problèmes de vibration et procédez à la résolution de ces événements.
Page 273 d'unités sélectionnés sur le fond de panier via l’interface graphique Web XCC. Par défaut, le paramètre de fond de panier est en mode U.2 x4. Procédez comme suit pour activer le mode U.3 x1 : 1. Connectez-vous à l’interface graphique Web XCC, puis sélectionnez Stockage ➙ Détails dans le volet de navigation gauche.
Page 274 éventuelle cause : connectez le câble du moniteur directement au connecteur approprié à l'arrière du serveur. 2. Si le serveur est installé avec les adaptateurs graphiques lors de sa mise sous tension, le logo Lenovo apparaît à l’écran au bout d’environ 3 minutes. Ceci est normal, car le système est en cours de chargement.
Page 275 Pour empêcher toute erreur de lecture/écriture de l’unité de disquette, assurez-vous que le moniteur et l’unité externe de disquette sont éloignés d’au moins 76 mm (3 po). b. Les cordons de moniteur non Lenovo peuvent provoquer des problèmes imprévisibles. 2. Réinstallez le cordon du moniteur.
Page 276 « Détection de ressources PCIe insuffisantes » à la page 267 • « Un périphérique Lenovo en option venant d’être installé ne fonctionne pas » à la page 268 • « Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus » à la page 268 Le périphérique USB externe n’est pas reconnu...
Page 277 9. Recyclez l’alimentation en courant continu du système et vérifiez que le système est entré dans le menu d’amorçage UEFI ou dans le système d’exploitation. Capturez ensuite le journal FFDC. 10. Contactez le support technique Lenovo. Chapitre 5 Identification des problèmes...
Page 278 Un périphérique Lenovo en option venant d’être installé ne fonctionne pas 1. Recherchez dans le journal des événements du module XCC les événements associés à l'appareil. 2. Vérifiez les points suivants : • Le dispositif est pris en charge pour le serveur (voir https://serverproven.lenovo.com/...
Page 279 « Démarrage » dans la documentation LXPM compatible avec votre serveur à l’adresse suivante : .) Ensuite, cliquez sur Paramètres système ➙ Périphériques https://pubs.lenovo.com/lxpm-overview/ et ports d’E-S ➙ Configuration USB. b. Connectez le périphérique à un autre port. Si vous utilisez un concentrateur USB, retirez ce dernier et connectez l'appareil directement au serveur.
Page 280 Pour plus d’informations sur l’affichage du journal des événements, voir « Journaux des événements » à la page 249. Si vous utilisez le système d’exploitation Linux de base, capturez tous les journaux pour le support Lenovo afin d’effectuer d’autres recherches. ThinkSystem SR630 V2 Guide de maintenance...
Page 281 Problèmes d'alimentation Utilisez ces informations pour résoudre les problèmes liés à l’alimentation. Le voyant d'erreur système est allumé et le journal des événements affiche le message « Power supply has lost input » Pour résoudre le problème, vérifiez les éléments suivants : 1.
Page 282 ROM en option n'a été pas configurée sur Hérité. Vous pouvez afficher à distance les paramètres actuels de la mémoire ROM en option en exécutant la commande suivante à l’aide du Lenovo XClarity Essentials OneCLI : onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Pour effectuer la récupération d’un système bloqué...
Page 283 « Démarrage » de la documentation LXPM compatible avec votre serveur à .) Ensuite, cliquez sur Paramètres système ➙ l’adresse https://pubs.lenovo.com/lxpm-overview/ Rétablissement et RAS ➙ Tentatives POST ➙ Seuil de tentatives POST. Les options disponibles sont 3, 6, 9 et Désactiver.
Page 284 Procédez comme suit jusqu'à ce que le problème soit résolu. 1. Une odeur inhabituelle peut provenir d’un nouveau matériel installé. 2. Si le problème persiste, prenez contact avec le support Lenovo. Le serveur semble être en surchauffe Procédez comme suit jusqu'à ce que le problème soit résolu.
Page 285 1. Pour déterminer si le problème est lié au logiciel, vérifiez les points suivants : • Le serveur dispose de la mémoire minimale requise par le logiciel. Pour connaître la configuration mémoire minimale requise, lisez attentivement les informations fournies avec le logiciel. Remarque : Si vous venez d’installer un adaptateur ou de la mémoire, le serveur a peut-être rencontré...
Page 286 ThinkSystem SR630 V2 Guide de maintenance...
Page 287 2. Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut. Procédez comme suit pour démonter la carte mère : Figure 164. Démontage de la carte mère © Copyright Lenovo 2021, 2024...
Page 288 Remarque : Le composant (conduit de ventilation du bloc d’alimentation) n’est disponible que si l’enveloppe thermique de l’UC est supérieure à 125 W. Une fois la carte mère démontée, respectez la réglementation en vigueur lors du recyclage. ThinkSystem SR630 V2 Guide de maintenance...
Page 289 Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
Page 290 XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d’envoyer les fichiers de diagnostic au Support Lenovo à l’aide de la fonction d’Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème et envoyer les fichiers de diagnostic au Centre de support Lenovo.
Page 291 Vous pouvez contacter le support pour vous aider à résoudre un problème. Vous pouvez bénéficier du service matériel auprès d'un prestataire de services agréé par Lenovo. Pour trouver un prestataire de services autorisé par Lenovo à assurer un service de garantie, accédez à https:// et utilisez les filtres pour effectuer une recherche dans datacentersupport.lenovo.com/serviceprovider...
Page 292 ThinkSystem SR630 V2 Guide de maintenance...
Page 293 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
Page 294 La capacité maximale de disques durs internes suppose que toutes les unités de disque dur standard ont été remplacées et que toutes les baies d'unité sont occupées par des unités Lenovo. La capacité de ces unités doit être la plus importante disponible à ce jour.
Page 295 Lorsque vous connectez un moniteur à l'équipement, vous devez utiliser les câbles conçus pour le moniteur ainsi que tous les dispositifs antiparasites livrés avec le moniteur. Vous trouverez d'autres consignes en matière d'émissions électroniques sur : https://pubs.lenovo.com/important_notices/ Déclaration BSMI RoHS pour la région de Taïwan Informations de contact pour l’importation et l’exportation de la région de Taïwan...
Page 296 ThinkSystem SR630 V2 Guide de maintenance...
Page 297 Supercondensateur RAID retrait Carte d'extension processeur et mémoire séparer carte mère données de maintenance installation douille du dissipateur thermique 150–151 réinstallation installation retrait retrait carte mezzanine Douille PEEK T30 150–151 installation installation réinstallation retrait retrait © Copyright Lenovo 2021, 2024...
Page 298 Mode mémoire Bloc d’unités remplaçables à chaud arrière Module d’alimentation flash RAID Boîtier d’unités EDSFF réinstallation carte mère Module d’alimentation flash RAID sur la carte mezzanine carte mezzanine installation carter supérieur ThinkSystem SR630 V2 Guide de maintenance...
Page 299 252, 271 réseau appareil/dispositif en série problèmes clavier résolution Contrôleur Ethernet Problèmes de contrôleur Ethernet intermittents Ressources PCIe insuffisantes logiciel résolution des problèmes d'alimentation mise sous tension et hors tension Ressources PCIe insuffisantes © Copyright Lenovo 2021, 2024...
Page 300 Voyant d’ID système logiciel matériel voyant de la carte mère service et support matériel et numéros de téléphone Voyant LED d’erreur de module de mémoire souris, problèmes Vue arrière ThinkSystem SR630 V2 Guide de maintenance...

Ce manuel est également adapté pour:

7z70 7z71

Lenovo ThinkSystem SR630 V2 Guide De Maintenance

Liens rapides

Manuels Connexes pour Lenovo ThinkSystem SR630 V2

Sommaire des Matières pour Lenovo ThinkSystem SR630 V2

Ce manuel est également adapté pour:
