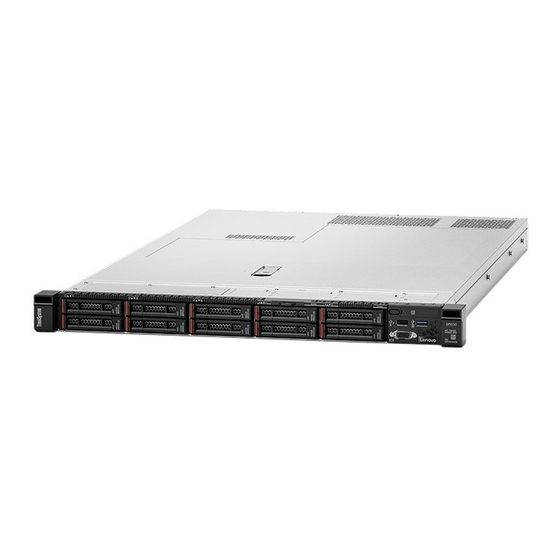

Page 1 Guide de maintenance ThinkSystem SR630 Types de machine : 7X01 et 7X02...
Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Dix-huitième édition (Mai 2022)
Page 4 Déclarations de compatibilité thermique ....174 électromagnétique....220 Guide de maintenance ThinkSystem SR630...
Page 6 Guide de maintenance ThinkSystem SR630...
Page 7 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2017, 2022...
Page 8 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 9 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 10 Guide de maintenance ThinkSystem SR630...
Page 11 Identification de votre serveur Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
Page 12 Scannez le code QR à l'aide d'un appareil mobile et d'une application de lecteur de code QR afin d'accéder rapidement au site Web de maintenance Lenovo de ce serveur. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur.
Page 13 Pour plus d’informations sur le processeur, voir « Informations importantes relatives à la carte mère, au processeur et au dissipateur thermique » à la page Pour obtenir la liste des processeurs pris en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml Chapitre 1 Introduction...
Page 14 UEFI. • L'assemblage d’unité arrière et le module DCPMM 256 Go/512 Go ne sont pas installés en même temps. Pour obtenir la liste des mémoires prises en charge, consultez le site Web Lenovo ServerProven : https://static.lenovo.com/us/en/serverproven/index.shtml Systèmes d’exploitation pris en charge et certifiés :...
Page 15 Remarques : – Le terme Unités NVMe signifie Unités NVMe (Non-Volatile Memory express). – Utilisez uniquement des unités M.2 fournies par Lenovo. – Le fond de panier pour dix unités NVMe remplaçables à chaud 2,5 pouces est pris en charge uniquement lorsque les exigences de configuration suivantes sont remplies : –...
Page 16 – Aucun adaptateur RAID n'est installé dans l'emplacement d'adaptateur RAID de la carte mère. Si vous souhaitez installer un adaptateur RAID, installez-le dans l'emplacement PCIe 1. – La puissance du bloc d'alimentation remplaçable à chaud est de 750 watts ou 1 100 watts. Guide de maintenance ThinkSystem SR630...
Page 17 Tableau 1. Spécifications du serveur (suite) Spécification Description – Le fond de panier pour dix unités NVMe remplaçables à chaud 2,5 pouces n'est pas installé. – Le bloc d'unités remplaçables à chaud arrière n'est pas installé. – Aucun ventilateur système n'est défaillant. •...
Page 18 • Un cache RAID SAS/SATA 730-8i 2 Go prenant en charge le mode JBOD et les niveaux RAID 0, 1, 5, 6, 10, 50 et 60 • Un adaptateur RAID SAS/SATA 930-8e prenant en charge le mode JBOD et les niveaux RAID 0, 1, 5, 6, 10, 50 et 60 Guide de maintenance ThinkSystem SR630...
Page 19 Tableau 1. Spécifications du serveur (suite) Spécification Description • Un adaptateur SAS/SATA 930-8i ou 930-16i prenant en charge le mode JBOD et les niveaux RAID 0, 1, 5, 6, 10, 50 et 60 • Un adaptateur RAID SAS/SATA 9350-8i 2 Go ou 9350-16i 4 Go prenant en charge le mode JBOD et les niveaux RAID 0, 1, 5, 6, 10, 50 et 60 •...
Page 20 • Un module de mémoire dans l'emplacement 5 • Un bloc d'alimentation • Un disque dur ou une unité M.2 (si le système d’exploitation est nécessaire pour le débogage) • Cinq ventilateurs système (ventilateur 1 à 5) Guide de maintenance ThinkSystem SR630...
Page 21 Tableau 1. Spécifications du serveur (suite) Spécification Description Émissions acoustiques • Niveau sonore, système inactif – 4,9 bels, minimum – 5,0 bels, normal – 5,8 bels, maximum • Niveau sonore, système actif – 5,3 bels, minimum – 6,1 bels, normal –...
Page 22 • Aucune unité GPU P600 n'est installée dans l'emplacement PCIe 2. • Aucune unité GPU P620 n'est installée dans l'emplacement PCIe 2. • Le GPU actif de carte d’interface réseau intelligente FPGA Innova-2 n’est pas installé. Guide de maintenance ThinkSystem SR630...
Page 23 Tableau 1. Spécifications du serveur (suite) Spécification Description • L'adaptateur PCIe ThinkSystem Mellanox ConnectX-6 100 Go 1P/2P n’est pas installé. • L'adaptateur PCIe ThinkSystem Mellanox ConnectX-6 HDR/200GbE QSFP56 1 port n’est pas installé. • Pour les modèles de serveur équipés de baies d'unité 2,5 pouces, le module de supercondensateur RAID ne peut pas être installé...
Page 24 • Gauche: Dissipateur thermique de petite taille • Droite: Dissipateur thermique de grande taille Figure 5. Deux types de dissipateur thermique Le tableau suivant répertorie les informations importantes relatives à la carte mère, au dissipateur thermique et au processeur. Guide de maintenance ThinkSystem SR630...
Page 25 Dissipateur Informations importantes Carte mère installée thermique installé Carte mère avec Dissipateur Pour les modèles de serveur équipés de processeurs Intel Xeon 6144, 6146, grande poignée thermique de 6154, 6240C, 6240Y, 6242R, 6244, 6246, 6246R, 6248R, 6252N, 6254, petite taille de levage ou carte 6258R, 8168, 8171M, 8180, 8180M, 8268, 8270, 8280, 8280L et 8280M, les mère avec petite...
Page 26 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l'endommagement de l'unité, Lenovo peut, sous certaines conditions, mettre à...
Page 27 • Mise à jour hors bande. L’installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n’ont pas de dépendance sur un système d’exploitation qui s’exécute sur l’unité...
Page 28 BOMC) Tous les Lenovo XClarity Administrator √ √ √ bande périphéri- (LXCA) ques d’E- Hors bande Hors cible Hors Certains Lenovo XClarity Integrator (LXCI) pour √ √ bande périphéri- VMware vCenter ques d’E- Hors cible Guide de maintenance ThinkSystem SR630...
Page 29 Des informations supplémentaires sur la configuration Ethernet via USB sont disponibles à l’adresse : http://sysmgt.lenovofiles.com/help/topic/com.lenovo.systems.management.xcc.doc/NN1ia_c_ configuringUSB.html – Si vous mettez à jour le microprogramme à l’aide de Lenovo XClarity Controller, vérifiez que vous avez téléchargé et installé les pilotes de périphérique les plus récents pour le système d’exploitation exécuté sur le serveur.
Page 30 Lenovo XClarity Essentials OneCLI est un ensemble d'applications de ligne de commande qui peuvent être utilisées pour gérer les serveurs Lenovo. Son application de mise à jour permet de mettre à jouer le microprogramme et les pilotes de périphérique de vos serveurs. La mise à jour peut être effectuée dans le système d’exploitation hôte du serveur (en bande) ou à...
Page 31 « Mise hors tension du serveur » à la page Mise hors tension du serveur Le serveur reste en état de veille lorsqu’il est connecté à une source d’alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant d'état d'alimentation éteint), vous devez déconnecter tous les câbles d'alimentation.
Page 32 Lorsqu'il est en état de veille, le serveur peut répondre aux demandes de mise sous tension distantes adressées au Lenovo XClarity Controller. Pour plus d'informations sur la mise sous tension du serveur, voir « Mise sous tension du nœud » à la page...
Page 33 Figure 9. Vue avant des modèles de serveur équipés de dix baies d'unité 2,5 pouces Tableau 3. Composants situés sur la face avant du serveur Connecteur VGA (disponible sur certains modèles) Étiquette amovible Connecteur USB XClarity Controller Connecteur USB 3.0 Panneau d'information opérateur Taquet d'armoire (droit) © Copyright Lenovo 2017, 2022...
Page 34 L'intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d'unité sont occupées. Les baies d'unité vides doivent être occupées par des obturateurs d'unité. Voyant d'état de l'unité Voyant d'activité de l'unité Chaque unité remplaçable à chaud dispose de deux voyants. Guide de maintenance ThinkSystem SR630...
Page 35 Description Voyant d'unité État Voyant d'état de l'unité Jaune fixe L'unité a détecté une erreur. (droite) Clignotement jaune (lent, environ un L'unité est en cours de régénération. clignotement par seconde) Clignotement jaune (rapide, environ quatre L'adaptateur RAID recherche clignotements par seconde) l'emplacement de l'unité.
Page 36 Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l'état des voyants ID système afin d'aider à localiser visuellement le serveur parmi d'autres serveurs.
Page 37 Couleur Description Action État Allumé Jaune Une erreur a été détectée sur le serveur. Consultez le journal des événements pour Une ou plusieurs des erreurs suivantes déterminer la cause spécifique de l'erreur. peuvent en être la cause : Pour plus d'informations sur le dépannage, voir «...
Page 38 Les blocs d'alimentation de secours remplaçables à chaud permettent d'éviter l'interruption brutale du système lorsqu'un bloc d'alimentation est défaillant. Vous pouvez vous procurer un bloc d'alimentation auprès de Lenovo et l'installer pour apporter une alimentation de secours sans mettre le serveur hors tension.
Page 39 Permet de connecter un écran hautes performances, un écran Direct Drive ou tout autre périphérique utilisant un connecteur VGA. Connecteur réseau XClarity Controller Utilisé pour connecter un câble Ethernet pour gérer le système à l'aide de XClarity Controller. Connecteurs Ethernet sur l'adaptateur LOM (disponibles sur certains modèles) L'adaptateur LOM fournit deux ou quatre connecteurs Ethernet supplémentaires pour les connexions réseau.
Page 40 Les blocs d'alimentation de secours remplaçables à chaud permettent d'éviter l'interruption brutale du système lorsqu'un bloc d'alimentation est défaillant. Vous pouvez vous procurer un bloc d'alimentation auprès de Lenovo et l'installer pour apporter une alimentation de secours sans mettre le serveur hors tension.
Page 41 Les blocs d'alimentation de secours remplaçables à chaud permettent d'éviter l'interruption brutale du système lorsqu'un bloc d'alimentation est défaillant. Vous pouvez vous procurer un bloc d'alimentation auprès de Lenovo et l'installer pour apporter une alimentation de secours sans mettre le serveur hors tension.
Page 42 • Pour les modèles de serveur équipés de deux baies d'unité remplaçable à chaud à l'arrière, si le serveur est installé dans une armoire pour l'expédition, veillez à installer le support de transport. Pour retirer le support de transport, prenez-le par les deux poignées et retirez-le du serveur. Guide de maintenance ThinkSystem SR630...
Page 43 Figure 15. Retrait des supports de transport Pour installer le support de transport, alignez les deux poignées avec le trou du voyant d'erreur système et le trou du voyant d'ID du système et insérez le support de transport à l'arrière du serveur jusqu'à ce qu'il soit correctement installé.
Page 44 La liaison réseau est connectée et active. Aucune Le serveur est déconnecté du réseau local Éteint LAN. Voyants de l'alimentation 3 4 5 Chaque bloc d'alimentation remplaçable à chaud est équipé de trois voyants d'état. Guide de maintenance ThinkSystem SR630...
Page 45 Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l'état des voyants ID système afin d'aider à localiser visuellement le serveur parmi d'autres serveurs.
Page 46 Connecteur du ventilateur système 7 Connecteur 2 de processeur Connecteur d'alimentation de fond de panier avant Connecteur NVMe 2-3 Connecteur NVMe 0-1 Pile CMOS Emplacement de module M.2 (Emplacement SATA/ PCIe 5) Emplacement 2 carte mezzanine Remarques : Guide de maintenance ThinkSystem SR630...
Page 47 • Trusted Cryptography Module • Trusted Platform Module Voyants de la carte mère La figure de cette section présente l’emplacement des voyants sur la carte mère. Figure 19. Voyants de la carte mère Voyant d'alimentation système Voyant de signal de présence Voyant d'erreur système Voyant d'ID du système voyants LED d'erreur de module de mémoire...
Page 48 • Broches 1 et 2 : Le cavalier est sauvegarde XClarity Controller configuré selon les paramètres par défaut. • Broches 2 et 3 : Le serveur au format tour démarrera en utilisant une sauvegarde du microprogramme XClarity Controller. Guide de maintenance ThinkSystem SR630...
Page 49 • Broches 1 et 2 : Le cavalier est configuré selon les paramètres par défaut. • Broches 2 et 3 : Force la mise à jour du Lenovo XClarity Controller avec la dernière version. J181 Forcer le cavalier de réinitialisation •...
Page 50 Cette section décrit les connecteurs du fond de panier et le cheminement interne des câbles pour les modèles de serveur avec quatre unités SAS/SATA 3,5 pouces. Figure 21. Connecteurs sur le fond de panier pour quatre unités SAS/SATA 3,5 pouces Connecteur SAS 0 Connecteur d'alimentation Guide de maintenance ThinkSystem SR630...
Page 51 Modèles de serveur avec quatre unités SAS/SATA 3,5 pouces et un assemblage d'unité arrière Remarque : L'illustration du cheminement des câbles est basée sur le scénario dans lequel le bloc d'unités remplaçables à chaud arrière est installé. Selon le modèle, le bloc d'unités remplaçables à chaud arrière peut ne pas être disponible sur votre serveur.
Page 52 Cordon d'alimentation de Connecteur d'alimentation sur Connecteur d'alimentation du fond panier arrière l'unité GPU (uniquement les unités GPU P4000/RTX4000 sur la carte mère disponible pour les unités GPU P4000/RTX4000) Guide de maintenance ThinkSystem SR630...
Page 53 Modèles de serveur avec quatre unités SAS/SATA/NVMe 3,5 pouces Cette section décrit les connecteurs du fond de panier et le cheminement interne des câbles pour les modèles de serveur avec quatre unités SAS/SATA/NVMe 3,5 pouces. Figure 24. Connecteurs sur le fond de panier pour quatre unités SAS/SATA/NVMe 3,5 pouces Connecteur NVMe 1 Connecteur SAS 0 Connecteur NVMe 0...
Page 54 Connecteur C1 sur l'adaptateur RAID pour fond de panier arrière panier arrière Cordon d'alimentation Connecteur d'alimentation sur le Connecteur d'alimentation du fond panier pour le fond de panier arrière fond de panier arrière arrière sur la carte mère Guide de maintenance ThinkSystem SR630...
Page 55 Modèles de serveur avec quatre unités SAS/SATA/NVMe 3,5 pouces et une unité GPU pleine hauteur, demi-longueur Remarque : Le câble n'est disponible que pour les GPU P4000/RTX4000. Figure 26. Cheminement des câbles pour les modèles de serveur avec quatre unités SAS/SATA/NVMe 3,5 pouces et une unité...
Page 56 Modèles de serveur avec huit unités SAS/SATA 2,5 pouces Cette section décrit les connecteurs du fond de panier et le cheminement interne des câbles pour les modèles de serveur avec huit unités SAS/SATA 2,5 pouces. Guide de maintenance ThinkSystem SR630...
Page 57 Figure 28. Connecteurs sur le fond de panier pour huit unités SAS/SATA 2,5 pouces Connecteur SAS 1 Connecteur d'alimentation Connecteur SAS 0 Modèles de serveur avec huit unités SAS/SATA 2,5 pouces et un adaptateur RAID/HBA 8i Remarques : • L’adaptateur RAID/HBA Gen 4 ne peut pas être installé dans l’emplacement de l’adaptateur RAID interne. •...
Page 58 • L’adaptateur RAID/HBA Gen 4 ne peut pas être installé dans l’emplacement de l’adaptateur RAID interne. • *Lorsque l’adaptateur RAID/HBA Gen 4 est installé, assurez-vous d’utiliser le cordon d’interface SAS Gen 4 (kit de câbles RAID X40 10 baies AnyBay 2,5 pouces ThinkSystem SR570/SR630). Guide de maintenance ThinkSystem SR630...
Page 59 Figure 30. Cheminement des câbles pour modèles de serveur avec huit unités SAS/SATA 2,5 pouces, un adaptateur RAID/HBA 16i et un bloc d’unités arrière Câble À Cordon d'alimentation pour fond Connecteur d'alimentation sur le fond Connecteur d'alimentation du fond de panier avant de panier avant panier avant sur la carte mère Cordon d’interface SAS pour fond...
Page 60 Modèles de serveur avec dix unités SAS/SATA/NVMe 2,5 pouces Cette section décrit les connecteurs du fond de panier et le cheminement interne des câbles pour les modèles de serveur avec dix unités SAS/SATA/NVMe 2,5 pouces. Guide de maintenance ThinkSystem SR630...
Page 61 Figure 32. Connecteurs du fond de panier pour dix unités SAS/SATA/NVMe 2,5 pouces Connecteur SAS 2 Connecteur SAS 1 Connecteur Connecteur SAS 0 d'alimentation Connecteur NVMe 1 Connecteur NVMe 0 Connecteur NVMe 3 Connecteur NVMe 2 Modèles de serveur avec six unités SAS/SATA 2,5 pouces, quatre unités SAS/SATA/NVMe 2,5 pouces, un adaptateur RAID/HBA 16i et un bloc d’unités arrière Remarques : •...
Page 62 Modèles de serveur avec six unités SAS/SATA 2,5 pouces, quatre unités NVMe 2,5 pouces et un adaptateur RAID/HBA 8i Remarques : • Les unités NVMe sont uniquement prises en charge dans les baies d'unité 6 à 9. Guide de maintenance ThinkSystem SR630...
Page 63 • L’adaptateur RAID/HBA Gen 4 ne peut pas être installé dans l’emplacement de l’adaptateur RAID interne. • *Lorsque l’adaptateur RAID/HBA Gen 4 est installé, assurez-vous d’utiliser le cordon d’interface SAS Gen 4 (kit de câbles RAID X40 8 baies SAS/SATA 2,5 pouces ThinkSystem SR530/SR570/SR630). Figure 34.
Page 64 • Les unités NVMe sont uniquement prises en charge dans les baies d'unité 6 à 9. • Cette configuration est prise en charge par les modèles de serveur installés avec un processeur. • L’adaptateur RAID/HBA Gen 4 ne peut pas être installé dans l’emplacement de l’adaptateur RAID interne. Guide de maintenance ThinkSystem SR630...
Page 65 • *Lorsque l’adaptateur RAID/HBA Gen 4 est installé, assurez-vous d’utiliser le cordon d’interface SAS Gen 4 (kit de câbles RAID X40 8 baies SAS/SATA 2,5 pouces ThinkSystem SR530/SR570/SR630). Figure 36. Cheminement des câbles pour modèles de serveur avec six unités SAS/SATA 2,5 pouces, quatre unités NVMe 2,5 pouces, un adaptateur RAID/HBA 8i et un adaptateur de commutateur NVMe 1610-4P dans l’emplacement PCIe 2 Câble À...
Page 66 • L’adaptateur RAID/HBA Gen 4 ne peut pas être installé dans l’emplacement de l’adaptateur RAID interne. • *Lorsque l’adaptateur RAID/HBA Gen 4 est installé, assurez-vous d’utiliser le cordon d’interface SAS Gen 4 (kit de câbles RAID X40 10 baies AnyBay 2,5 pouces ThinkSystem SR570/SR630). Guide de maintenance ThinkSystem SR630...
Page 67 Figure 38. Cheminement des câbles pour modèles de serveur avec six unités SAS/SATA 2,5 pouces, quatre unités NVMe 2,5 pouces, un adaptateur RAID/HBA 16i et un adaptateur de commutateur NVMe 1610-4P dans l’emplacement PCIe 2 Câble À Cordon d'alimentation Connecteur d'alimentation sur le Connecteur d'alimentation du fond panier pour fond de panier avant fond de panier avant...
Page 68 Cordon d'interface NVMe Connecteurs NVMe 0, NVMe 1, Connecteur NVMe 0-1 et connecteur NVMe 2- pour fond de panier avant NVMe 2 et NVMe 3 sur le fond de 3 sur la carte mère panier avant Guide de maintenance ThinkSystem SR630...
Page 69 Modèles de serveur avec dix unités NVMe 2,5 pouces Cette section décrit les connecteurs du fond de panier et le cheminement des câbles interne pour les modèles de serveur avec dix unités NVMe 2,5 pouces. Figure 40. Connecteurs du fond de panier pour dix unités NVMe 2,5 pouces Connecteur NVMe 0 Connecteur NVMe 1 Connecteur NVMe 2...
Page 70 PCIe 3 Cordon d'interface Connecteurs NVMe 8 et NVMe 9 sur le Connecteurs C0 et C1 sur l'adaptateur de NVMe pour fond de panier fond de panier avant commutateur NVMe installé dans avant l'emplacement PCIe 2 Guide de maintenance ThinkSystem SR630...
Page 71 Modèles de serveur à dix unités NVMe 2,5 pouces, un adaptateur de commutateur NVMe 1610-4P dans l'emplacement PCIe 2 et un adaptateur de commutateur NVMe 810-4P dans l'emplacement de l'adaptateur RAID Figure 42. Cheminement des câbles pour les modèles de serveur à dix unités NVMe 2,5 pouces, un adaptateur de commutateur NVMe 1610-4P dans l'emplacement PCIe 2 et un adaptateur de commutateur NVMe 810-4P dans l'emplacement de l'adaptateur RAID Câble...
Page 72 Connecteurs NVMe 4, NVMe 5, NVMe 6 Connecteurs C0 et C1 sur l'adaptateur de NVMe pour fond de panier et NVMe 7 sur le fond de panier avant commutateur NVMe installé dans avant l'emplacement PCIe 2 Guide de maintenance ThinkSystem SR630...
Page 73 Modèles de serveur avec huit unités NVMe 2,5 pouces et un adaptateur de commutateur NVMe 810- 4P dans l'emplacement de l'adaptateur RAID Figure 44. Cheminement des câbles pour les modèles de serveur avec huit unités NVMe 2,5 pouces et un adaptateur de commutateur NVMe 810-4P dans l'emplacement de l'adaptateur RAID Câble À...
Page 74 Cordon d'interface Connecteurs NVMe 6 et NVMe 7 sur le Connecteurs C0, C1, C2 et C3 sur NVMe pour fond de panier fond de panier avant l'adaptateur de commutateur NVMe installé avant dans l'emplacement PCIe 1 Guide de maintenance ThinkSystem SR630...
Page 75 Utilisez la liste des pièces pour identifier chacun des composants disponibles pour votre serveur. Pour plus d'informations sur la commande de pièces affichées dans la Figure 47 « Composants serveur » à la page 66, accédez à : http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr630/7x01/parts Chapitre 2 Composants serveur...
Page 76 • Unité remplaçable par l'utilisateur (CRU) de niveau 1 : La réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l'utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d'installation vous seront facturés.
Page 77 Figure 47 « Composants serveur » à la page accédez à : http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr630/7x01/parts Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces. Carter supérieur √...
Page 78 2,5 pouces Fond de panier pour les modèles de serveur √ avec quatre baies d'unité 3,5 pouces Module mémoire (il est possible que le √ module DCPMM diffère légèrement de l'illustration.) Processeur √ Dissipateur thermique √ Guide de maintenance ThinkSystem SR630...
Page 79 Plusieurs cordons d'alimentation sont disponibles, selon le pays et la région où le serveur est installé. Pour afficher les cordons d'alimentation disponibles pour le serveur : 1. Accédez à : http://dcsc.lenovo.com/#/ 2. Cliquez sur Preconfigured Model (Modèle préconfiguré) ou Configure to order (Configuration de la commande).
Page 80 Guide de maintenance ThinkSystem SR630...
Page 81 Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à pour télécharger les mises à jour de ThinkSystem SR630 Pilotes et logiciels microprogramme pour votre serveur. Important : Certaines solutions de cluster nécessitent des niveaux de code spécifiques ou des mises à...
Page 82 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 83 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 84 • Lorsque vous manipulez le dispositif, tenez-le avec précaution par ses bords ou son cadre. • Ne touchez pas les joints de soudure, les broches ou les circuits à découvert. • Tenez le dispositif hors de portée d'autrui pour éviter un possible endommagement. Guide de maintenance ThinkSystem SR630...
Page 85 Remplacement d'un carter supérieur Les informations ci-après vous indiquent comment retirer et installer le carter supérieur. Retrait du carter supérieur Utilisez ces informations pour retirer le carter supérieur. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation »...
Page 86 2. Vérifiez que tous les câbles internes sont correctement acheminés. Pour plus d'informations, voir « Cheminement interne des câbles » à la page 3. Si vous installez un nouveau carter supérieur, fixez l'étiquette de maintenance sur le nouveau carter supérieur si nécessaire. Guide de maintenance ThinkSystem SR630...
Page 87 Remarque : Un nouveau carter supérieur est fourni sans étiquette de maintenance. Si vous avez besoin d'une étiquette de maintenance, commandez-la avec le nouveau carter supérieur. L'étiquette de maintenance est gratuite. Pour installer le carter supérieur, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à...
Page 88 2. Si un module de supercondensateur RAID est installé au bas de la grille d'aération, débranchez son câble en premier lieu. Pour retirer la grille d'aération, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Guide de maintenance ThinkSystem SR630...
Page 89 Figure 50. Retrait de la grille d'aération Etape 1. Saisissez la grille d'aération et retirez-la avec précaution du serveur. Attention : Pour assurer une ventilation et un refroidissement corrects du système, installez la grille d'aération avant de mettre le serveur sous tension. Si vous utilisez le serveur sans grille d'aération, vous risquez d'endommager les composants serveur.
Page 90 « Retrait du panneau de sécurité » à la page 2. Utilisez un tournevis à lame plate pour retirer la plaque d'étiquette d'identification fixée sur taquet d'armoire droit et rangez-la en lieu sûr. Guide de maintenance ThinkSystem SR630...
Page 91 Figure 52. Retrait de la plaque d'étiquette d'identification Pour retirer les taquets d'armoire, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Etape 1. Sur chaque côté du serveur, retirez les deux vis qui fixent le taquet d'armoire. Figure 53.
Page 92 Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Etape 1. Sur chaque côté du serveur, alignez le taquet d'armoire sur la broche du châssis. Poussez ensuite le taquet d'armoire sur le châssis et faites-le glisser vers l'avant comme illustré. Guide de maintenance ThinkSystem SR630...
Page 93 Figure 55. Installation du taquet d'armoire Etape 2. Installez les deux vis pour fixer le taquet d'armoire sur chaque côté du serveur. Figure 56. Installation des vis du taquet d'armoire Chapitre 3 Procédures de remplacement de matériel...
Page 94 Pour retirer le panneau de sécurité, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Etape 1. Utilisez la clé pour déverrouiller le panneau de sécurité. Guide de maintenance ThinkSystem SR630...
Page 95 Figure 58. Déverrouillage du panneau de sécurité Etape 2. Appuyez sur le taquet de déverrouillage bleu et faites pivoter le panneau de sécurité vers l'extérieur afin de l'extraire du châssis. Figure 59. Retrait du panneau de sécurité Attention : Avant d'expédier l'armoire avec le serveur installé, réinstallez et verrouillez le panneau de sécurité.
Page 96 Etape 2. Insérez les pattes du panneau de sécurité dans l'emplacement sur la partie droite du châssis. Ensuite, appuyez sur le taquet de déverrouillage bleu et maintenez-le enfoncé, puis faites pivoter le panneau de sécurité vers l'intérieur jusqu'à ce qu'il s'enclenche. Guide de maintenance ThinkSystem SR630...
Page 97 Figure 61. Installation du panneau de sécurité Etape 3. Utilisez la clé pour verrouiller le panneau de sécurité. Figure 62. Verrouillage du panneau de sécurité Remplacement d'un ventilateur système Les informations ci-après vous indiquent comment retirer et installer un ventilateur système. Retrait d'un ventilateur système Les informations suivantes vous indiquent comment retirer un ventilateur système.
Page 98 Avant de retirer un ventilateur système, retirez le carter supérieur. Pour plus d'informations, voir « Retrait du carter supérieur » à la page Pour retirer un ventilateur système, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Guide de maintenance ThinkSystem SR630...
Page 99 Figure 63. Retrait du ventilateur système Etape 1. Saisissez les pattes du ventilateur aux deux extrémités de celui-ci, puis retirez-le du serveur en le soulevant avec précaution. Une fois le ventilateur système retiré : • Installez un nouveau ventilateur système. Voir «...
Page 100 Après avoir installé le ventilateur système, terminez le remplacement des composants. Pour plus d'informations, voir « Fin du remplacement des composants » à la page 192. Remplacement d'un module de mémoire Les informations suivantes vous indiquent comment retirer et installer un module de mémoire. Guide de maintenance ThinkSystem SR630...
Page 101 Remarque : Si un ou plusieurs DCPMM sont sécurisés à l'aide d'une phrase passe, assurez-vous que la sécurité de chaque unité est désactivée avant de procéder à un effacement sécurisé. En cas de perte ou d'oubli de la phrase passe, contactez le service Lenovo. Si la capacité App Direct n'est pas entrelacée : 1) Supprimez l'espace de noms et le système de fichiers de l'unité...
Page 102 1. Installez un filtre de module de mémoire ou un nouveau module de mémoire pour protéger l'emplacement. Voir « Installation d'un module de mémoire » à la page 107. 2. Si vous devez retourner l'ancien module de mémoire, suivez les instructions d'emballage et utilisez les emballages fournis. Guide de maintenance ThinkSystem SR630...
Page 103 – 6 To avec des barrettes DCPMM et 3DS RDIMMs/RDIMM en mode mémoire Pour obtenir une liste des options de modules de mémoire prises en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml Selon les modules de mémoire installés, reportez-vous aux rubriques ci-dessous concernant les règles d’installation détaillées :...
Page 104 • S'il y a trois modules de mémoire identiques à installer pour le Processeur 1, et que ces trois modules de mémoire portent le même numéro de référence Lenovo, déplacez le module de mémoire à installer de l'emplacement 8 vers l'emplacement 1.
Page 105 • S'il y a trois modules de mémoire identiques à installer pour le Processeur 1, et que ces trois modules de mémoire portent le même numéro de référence Lenovo, déplacez le module de mémoire à installer de l'emplacement 8 vers l'emplacement 1.
Page 106 • Toutes les barrettes DIMM Performance+ du serveur doivent être de même type, de même rang et de même capacité (même numéro de référence Lenovo) pour fonctionner à 2 933 MHz dans les configurations avec deux barrettes DIMM par canal. Les barrettes DIMM Performance+ ne peuvent pas être associées à...
Page 107 Tableau 13. Mode de mise en miroir mémoire avec un processeur Total Processeur 1 Total DIMM, DIMM, barret- barret- Le tableau ci-après indique la séquence de peuplement des modules de mémoire pour le mode de mise en miroir lorsque deux processeurs (processeur 1 et processeur 2) sont installés. Tableau 14.
Page 108 • Toutes les barrettes DIMM Performance+ du serveur doivent être de même type, de même rang et de même capacité (même numéro de référence Lenovo) pour fonctionner à 2 933 MHz dans les configurations avec deux barrettes DIMM par canal. Les barrettes DIMM Performance+ ne peuvent pas être associées à...
Page 109 Lenovo. • Tous les modules de mémoire DRAM installés doivent avoir le même numéro de référence Lenovo. • Le module RDIMM 16 Go a deux types : 1Rx4 16 Go et 2Rx8 16 Go. Le numéro de référence des deux types diffère.
Page 110 DIMM correspondants. Processeur 1 Configuration 1 DCPMM et 6 DIMM 2 DCPMM et 4 DIMM 2 DCPMM et 6 DIMM 2 DCPMM et 8 DIMM 4 DCPMM et 6 DIMM 6 DCPMM et 6 DIMM Guide de maintenance ThinkSystem SR630...
Page 111 Tableau 18. La capacité DCPMM prise en charge dans le mode App Direct avec un processeur Total Total des Famille de barrettes DCPMM de 128 Go DCPMM de 256 Go DCPMM de 512 Go processeurs barrettes DCPMM DIMM √ √ √...
Page 112 Autre √ √ √ √ √ √ √ √ Autre √ √ √ √ √ √ √ √ Autre √ √ √ √ √ √ Autre √ √ √ √ √ √ Autre Remarques : Guide de maintenance ThinkSystem SR630...
Page 113 1. La capacité DIMM prise en charge est de 32 Go. 2. La capacité DIMM prise en charge est de 64 Go. Mode mémoire Dans ce mode, les DCPMM agissent en tant que mémoire système volatile, alors que les barrettes DRAM DIMM agissent en tant que cache.
Page 114 √ Autre √ √ √ √ √ √ Autre Remarques : 1. La capacité DIMM prise en charge est de 16 Go. 2. La capacité DIMM prise en charge est de 16 à 32 Go. Guide de maintenance ThinkSystem SR630...
Page 115 3. La capacité DIMM prise en charge est de 16 à 64 Go. 4. La capacité DIMM prise en charge est de 32 à 64 Go. 5. La capacité DIMM prise en charge est de 32 à 128 Go. Mode mémoire mixte Dans ce mode, un pourcentage de la capacité...
Page 116 DCPMM de 512 Go processeurs DCPMM DIMM √ √ √ √ √ Autre √ √ √ √ √ Autre √ √ √ √ √ √ Autre √ √ √ √ √ √ Autre Remarques : Guide de maintenance ThinkSystem SR630...
Page 117 1. La capacité DIMM prise en charge est de 16 Go. 2. La capacité DIMM prise en charge est de 16 à 32 Go. 3. La capacité DIMM prise en charge est de 16 à 64 Go. Installation d'un module de mémoire Les informations suivantes vous indiquent comment installer un module de mémoire.
Page 118 192. Si vous avez installé un module DCPMM : 1. Mettez à jour le microprogramme du système avec la dernière version (voir « Mise à jour de microprogramme » dans le Guide de configuration ). Guide de maintenance ThinkSystem SR630...
Page 119 2. Vérifiez que le microprogramme de toutes les unités DCPMM est à jour à la dernière version. Si tel n'est pas le cas, mettez-le à jour vers la dernière version (voir https://sysmgt.lenovofiles.com/help/topic/ com.lenovo.lxca.doc/update_fw.html 3. Configurez les modules DCPMM et les barrettes DIMM DRAM (voir « Configuration du DC Persistent Memory Module (DCPMM) » dans le Guide de configuration).).
Page 120 71 ouverture » à la page 74 Les paragraphes ci-après décrivent les types d'unités que votre serveur prend en charge et contiennent d'autres informations que vous devez prendre en compte avant d'installer une unité. Guide de maintenance ThinkSystem SR630...
Page 121 – SSD NVMe Pour connaître la liste des unités prises en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml • Les baies d'unité sont numérotées pour indiquer l'ordre d'installation (en partant de « 0 »). Suivez l'ordre d'installation lorsque vous installez une unité. Pour plus d'informations, voir «...
Page 122 Après avoir installé toutes les unités remplaçables à chaud : 1. Réinstallez le panneau de sécurité. Voir « Installation du panneau de sécurité » à la page 2. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour obtenir plus d'informations, voir : http://sysmgt.lenovofiles.com/help/topic/LXPM/RAID_setup.html Remplacement d'un adaptateur LOM Les informations suivantes vous indiquent comment retirer et installer l'adaptateur LOM.
Page 123 Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Figure 73. Retrait d'adaptateur LOM Etape 1. Desserrez la vis de serrage qui fixe l'adaptateur LOM. Etape 2. Sortez l'adaptateur LOM du connecteur sur la carte mère. Etape 3. Faites glisser l'adaptateur LOM comme illustré et sortez l'adaptateur LOM du châssis. Si vous devez retourner l'ancien adaptateur LOM, suivez les instructions d'emballage et utilisez les emballages fournis.
Page 124 Les informations suivantes vous indiquent comment retirer et installer une carte mezzanine. Votre serveur est doté de l'une des configurations d'assemblage de carte mezzanine suivantes : Figure 75. Configuration 1 Remarque : L'assemblage de carte mezzanine 2 peut ne pas être disponible sur certains modèles. Guide de maintenance ThinkSystem SR630...
Page 125 Figure 76. Configuration 2 Figure 77. Configuration 3 Remarque : L'assemblage de carte mezzanine 2 peut ne pas être disponible sur certains modèles. Il existe trois types d'assemblages de carte mezzanine. La procédure de retrait et d'installation de la carte mezzanine est similaire pour tous les types d'assemblages de carte mezzanine.
Page 126 Etape 4. Retirez les deux vis qui fixent la carte adaptatrice au système de retenue. Retirez ensuite la carte mezzanine. Figure 79. Retrait de la carte mezzanine Si vous devez retourner l'ancienne carte mezzanine, suivez les instructions d'emballage et utilisez les emballages fournis. Guide de maintenance ThinkSystem SR630...
Page 127 Installation d'une carte mezzanine Ces informations vous indiquent comment installer une carte mezzanine. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 71 Reliez le module à la terre avant à...
Page 128 « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 71 Reliez le module à la terre avant à la page 21 ouverture » à la page 74 Guide de maintenance ThinkSystem SR630...
Page 129 Avant de retirer un adaptateur PCIe : 1. Retirez le carter supérieur. Pour plus d'informations, voir « Retrait du carter supérieur » à la page 2. Retirez l'assemblage de cartes mezzanines. Voir « Retrait d'une carte mezzanine » à la page 115.
Page 130 Etape 1. Alignez l'adaptateur PCIe avec l'emplacement PCIe sur la carte mezzanine. Appuyez ensuite avec précaution sur l'adaptateur PCIe dans l'emplacement jusqu'à ce qu'il soit correctement positionné dans son emplacement et que son support soit maintenu. Guide de maintenance ThinkSystem SR630...
Page 131 Etape 2. (Ignorez cette étape pour l'assemblage de cartes mezzanines 2.) Faites pivoter le taquet sur le support de carte mezzanine sur la position fermée. Après avoir installé l'adaptateur PCIe : 1. Réinstallez l'assemblage de cartes mezzanines. Voir « Installation d'une carte mezzanine » à la page 117.
Page 132 2. Terminez le remplacement de composants. Pour plus d'informations, voir « Fin du remplacement des composants » à la page 192. Remplacement du fond de panier Les informations ci-après vous indiquent comment retirer et installer le fond de panier. Guide de maintenance ThinkSystem SR630...
Page 133 Retrait du fond de panier pour quatre unités remplaçables à chaud 3,5 pouces Les informations suivantes indiquent comment retirer le fond de panier pour quatre unités remplaçables à chaud 3,5 pouces. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à...
Page 134 Pour installer le fond de panier, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Figure 90. Installation du fond de panier pour quatre unités remplaçables à chaud 3,5 pouces Guide de maintenance ThinkSystem SR630...
Page 135 Etape 1. Placez le fond de panier sous les câbles du bloc d'E-S avant, alignez-le avec le châssis et abaissez-le dans le châssis. Installez le fond de panier en appuyant légèrement vers l'arrière de sorte que les trois broches sur le châssis passent dans les trois trous sur le fond de panier.
Page 136 Ensuite, déballez le nouveau fond de panier et posez-le sur une surface anti-statique. Pour installer le fond de panier, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Guide de maintenance ThinkSystem SR630...
Page 137 Figure 92. Installation du fond de panier pour huit unités remplaçables à chaud 2,5 pouces Etape 1. Alignez les deux broches sur le fond de panier avec les trous correspondants dans le châssis. Etape 2. Posez le fond de panier dans le châssis. Vérifiez que les broches passent au travers des trous et que le fond de panier est bien installé.
Page 138 Ensuite, déballez le nouveau fond de panier et posez-le sur une surface anti-statique. Pour installer le fond de panier, procédez comme suit : Visionnez la procédure Guide de maintenance ThinkSystem SR630...
Page 139 Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Figure 94. Installation du fond de panier pour dix unités remplaçables à chaud 2,5 pouces Etape 1. Alignez les deux broches sur le fond de panier avec les trous correspondants du châssis, comme dans l'illustration.
Page 140 Etape 3. Soulevez soigneusement le fond de panier arrière afin de l'extraire du boîtier d'unité de disque dur remplaçable à chaud arrière. Figure 96. Retrait du fond de panier arrière Si vous devez retourner l'ancien fond de panier arrière, suivez les instructions d'emballage et utilisez les emballages fournis. Guide de maintenance ThinkSystem SR630...
Page 141 Installation du fond de panier arrière Les informations suivantes vous indiquent comment installer le fond de panier arrière. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 71 Reliez le module à...
Page 142 2. Terminez le remplacement de composants. Pour plus d'informations, voir « Fin du remplacement des composants » à la page 192. Remplacement d'une pile CMOS Les informations suivantes vous indiquent comment retirer et installer la pile CMOS. Guide de maintenance ThinkSystem SR630...
Page 143 Les astuces ci-après fournissent des informations que vous devez prendre en compte lors du retrait de la pile CMOS. • Durant la conception de ce produit, Lenovo n'a eu de cesse de penser à votre sécurité. La pile CMOS au lithium doit être manipulée avec précaution afin d'éviter tout danger. Si vous remplacez la pile CMOS, suivez les instructions ci-après.
Page 144 Après avoir retiré la pile CMOS : 1. Installez une nouvelle pile. Voir « Installation de la pile CMOS » à la page 135. 2. Mettez au rebut la batterie CMOS conformément aux règles en vigueur. Guide de maintenance ThinkSystem SR630...
Page 145 CMOS. • Durant la conception de ce produit, Lenovo n'a eu de cesse de penser à votre sécurité. La pile au lithium doit être manipulée avec précaution afin d'éviter tout danger. Si vous installez la pile CMOS, suivez les instructions ci-après.
Page 146 Pour les clients en Chine continentale, le module TPM intégré n’est pas pris en charge. Toutefois, les clients de Chine continentale peuvent installer un adaptateur TCM (Trusted Cryptographic Module) ou TPM (parfois appelé une carte fille). Guide de maintenance ThinkSystem SR630...
Page 147 Retrait de l’adaptateur TCM/TPM (pour la Chine continentale uniquement) Les informations suivantes vous indiquent comment retirer l'adaptateur TCM/TPM. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 71 Reliez le module à...
Page 148 » à la page 74 Avant d'installer l'adaptateur TCM/TPM, mettez l'emballage anti-statique contenant le nouvel adaptateur TCM/TPM en contact avec une surface non peinte du serveur. Ensuite, déballez le nouvel adaptateur TCM/ TPM et posez-le sur une surface anti-statique. Guide de maintenance ThinkSystem SR630...
Page 149 Pour installer l'adaptateur TCM/TPM, procédez comme suit : Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Etape 1. Repérez le connecteur TCM/TPM sur la carte mère. Etape 2. Insérez l'adaptateur TCM/TPM dans le connecteur TCM/TPM sur la carte mère. Remarques : •...
Page 150 Si vous devez retourner l'ancien bloc d'unités remplaçables à chaud arrière, suivez les instructions d'emballage et utilisez les emballages que vous avez reçus. Installation du bloc d'unités remplaçables à chaud arrière Les informations ci-après vous indiquent comment installer le bloc d'unités remplaçables à chaud arrière. Guide de maintenance ThinkSystem SR630...
Page 151 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 71 Reliez le module à la terre avant à la page 21 ouverture » à la page 74 Avant d'installer le bloc d'unités remplaçables à...
Page 152 Etape 4. Alignez les trois broches du bloc d'unités remplaçables à chaud arrière avec les trous et l'emplacement dans le châssis. Ensuite, abaissez le bloc d'unités remplaçables à chaud arrière dans le châssis jusqu'à ce qu'il soit bien positionné dans celui-ci. Guide de maintenance ThinkSystem SR630...
Page 153 Les informations suivantes vous indiquent comment retirer et installer l'adaptateur RAID sur la carte mère. Remarques : • Pour une liste des adaptateurs RAID pris en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml • Selon le type de votre adaptateur RAID, il est possible que son aspect diffère des illustrations de cette rubrique.
Page 154 RAID sur la carte mère. Si vous devez retourner l'ancien adaptateur RAID, suivez les instructions d'emballage et utilisez les emballages fournis. Installation de l'adaptateur RAID Les informations suivantes vous permettent d'installer l'adaptateur RAID sur la carte mère. Guide de maintenance ThinkSystem SR630...
Page 155 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 71 Reliez le module à la terre avant à la page 21 ouverture » à la page 74 Remarque : La procédure suivante s'applique à...
Page 156 Etape 2. Saisissez l'assemblage de cartes mezzanines avec le module de port série et retirez-le avec précaution du serveur. Figure 111. Retrait de l'assemblage de carte mezzanine Etape 3. Faites glisser le module de port série hors de l'assemblage de cartes mezzanines. Guide de maintenance ThinkSystem SR630...
Page 157 Figure 112. Retrait du module de port série Après avoir retiré le module de port série : 1. Installez un nouveau module de port série, un adaptateur PCIe ou un support d'emplacement PCIe pour protéger l'emplacement. 2. Si vous devez renvoyer l'ancien module de port série, suivez les instructions d'emballage et utilisez les emballages fournis.
Page 158 Ensuite, installez le module de port série dans l'assemblage de cartes mezzanines. Figure 114. Installation du module de port série Etape 3. Insérez l'assemblage de cartes mezzanines dans l'emplacement de carte mezzanine de la carte mère. Vérifiez que l'assemblage de cartes mezzanines est bien installé. Guide de maintenance ThinkSystem SR630...
Page 159 Etape 4. Branchez le câble du module de port série au connecteur du module de port série sur la carte mère. Pour connaître l'emplacement du connecteur du module de porte série, voir « Composants de la carte mère » à la page 35.
Page 160 Etape 1. Saisissez le fond de panier M.2 par les deux extrémités et tirez-le avec précaution afin de l'extraire de la carte mère. Figure 116. Retrait du fond de panier M.2 Etape 2. Retirez l'unité M.2 du fond de panier M.2. Guide de maintenance ThinkSystem SR630...
Page 161 Figure 117. Retrait d'une unité M.2 Appuyez sur les deux côtés du crochet de retenue Faites glisser la patte de maintien vers l'arrière pour libérer l'unité M.2 du fond de panier M.2. Remarque : Si le fond de panier M.2 comporte deux unités M.2, elles se dégageront toutes les deux vers l'extérieur lorsque vous ferez glisser le crochet de retenue vers l'arrière.
Page 162 • Certains fonds de panier M.2 prennent en charge deux unités M.2 identiques. Si vous installez deux unités M.2, alignez et maintenez les deux unités M.2 lorsque vous faites glisser le clip de maintien vers l'avant pour les fixer. • Installez d'abord l'unité M.2 dans l'emplacement 0. Guide de maintenance ThinkSystem SR630...
Page 163 Emplacement 0 Emplacement 1 Figure 119. Emplacement de l'unité M.2 Pour installer le fond de panier M.2 et l'unité M.2, procédez comme suit: Visionnez la procédure Une vidéo de cette procédure est disponible à l'adresse https://www.youtube.com/playlist?list=PLYV5R7hVcs- C_GGjNudxYy8-c69INMcmE Figure 120. Installation d'une unité M.2 Etape 1.
Page 164 2. Terminez le remplacement de composants. Pour plus d'informations, voir « Fin du remplacement des composants » à la page 192. 3. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID. Pour obtenir plus d'informations, voir : http://sysmgt.lenovofiles.com/help/topic/LXPM/RAID_setup.html Guide de maintenance ThinkSystem SR630...
Page 165 Les informations ci-après vous indiquent comment retirer et installer un module de supercondensateur RAID. Le module de supercondensateur RAID protège la mémoire cache sur l'adaptateur RAID installé. Vous pouvez acheter un module de supercondensateur RAID auprès de Lenovo. Pour connaître la liste des options prises en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml...
Page 166 – Si vous ne disposez pas d'un support de module de supercondensateur RAID dans l'emplacement vous pouvez installer le premier module de supercondensateur RAID dans l'emplacement et installer le second module de supercondensateur RAID dans l'emplacement Figure 124. Emplacement du module de supercondensateur RAID Guide de maintenance ThinkSystem SR630...
Page 167 Avant d'installer un module de supercondensateur RAID au bas de la grille d'aération, mettez l'emballage antistatique contenant le nouveau module de supercondensateur RAID en contact avec une surface non peinte de l'extérieur du serveur. Ensuite, déballez le nouveau module de supercondensateur RAID et posez- le sur une surface anti-statique.
Page 168 Etape 3. Si nécessaire, retirez le support du module de supercondensateur RAID. Figure 127. Retrait du support du module de supercondensateur RAID Si vous devez renvoyer l'ancien module de supercondensateur RAID, suivez les instructions d'emballage et utilisez les emballages fournis. Guide de maintenance ThinkSystem SR630...
Page 169 Installation du module de supercondensateur RAID dans le châssis Les informations ci-après vous indiquent comment installer le module de supercondensateur RAID du châssis. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche »...
Page 170 Etape 1. Si le serveur est livré muni d'un plateau qui couvre l'emplacement du module de supercondensateur RAID dans le châssis, retirez-le d'abord. Figure 129. Retrait du plateau Etape 2. Si le serveur ne dispose pas d'un support de module de supercondensateur RAID dans le châssis, installez-en un d'abord. Guide de maintenance ThinkSystem SR630...
Page 171 Figure 130. Installation du support de module de supercondensateur RAID Etape 3. Ouvrez la patte de retenue du support, placez le module de supercondensateur RAID dans le support et appuyez dessus pour le fixer dedans. Figure 131. Installation du module de supercondensateur RAID dans le châssis Après avoir installé...
Page 172 Si vous devez retourner l'ancien bloc d'E-S avant, suivez les instructions d'emballage et utilisez les emballages que vous avez reçus. Installation du bloc d'E-S avant Les informations suivantes vous permettent d'installer le bloc d'E-S avant. Guide de maintenance ThinkSystem SR630...
Page 173 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 71 Reliez le module à la terre avant à la page 21 ouverture » à la page 74 Avant d'installer le bloc d'E-S avant, mettez l'emballage antistatique contenant le nouveau bloc d'E-S avant en contact avec une surface non peinte du serveur.
Page 174 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. S001 Guide de maintenance ThinkSystem SR630...
Page 175 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : • Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre. •...
Page 176 Si vous avez installé le kit de mise à niveau de bras de routage des câbles 1U pour kit de glissières Toolless ou kit de glissières Toolless avec bras de routage des câbles 1U, procédez comme suit : Guide de maintenance ThinkSystem SR630...
Page 177 Figure 139. Ajustement du bras de routage des câbles Appuyez sur le support d'arrêt et faites-le pivoter en position ouverte. Dégagez le bras de routage des câbles en le faisant pivoter pour accéder au bloc d'alimentation. Etape 2. Débranchez le cordon d'alimentation du bloc d'alimentation remplaçable à chaud. Remarque : Si vous remplacez deux blocs d'alimentation, remplacez chaque bloc un par un afin de garantir que l'alimentation du serveur ne soit pas interrompue.
Page 178 à chaud supplémentaire. Certains modèles personnalisés peuvent être fournis avec deux blocs d'alimentation installés. • Vérifiez que les périphériques que vous installez sont pris en charge. Pour obtenir une liste des dispositifs en option pris en charge par le serveur, voir https://static.lenovo.com/us/en/serverproven/index.shtml Guide de maintenance ThinkSystem SR630...
Page 179 Remarques : • Vérifiez que les deux blocs d'alimentation installés sur le serveur ont la même puissance. • Si vous remplacez votre bloc d'alimentation actuel avec un bloc d'alimentation avec une puissance en watts différente, apposez l'étiquette de puissance nominale par dessus l'étiquette existante sur le carter supérieur à...
Page 180 S035 ATTENTION : N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui Guide de maintenance ThinkSystem SR630...
Page 181 portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à l'origine d'un problème, contactez un technicien de maintenance. S019 ATTENTION : L'interrupteur de contrôle d'alimentation de l'unité ne coupe pas le courant électrique alimentant l'unité.
Page 182 Etape 2. Retirez l'obturateur du bloc d'alimentation. Figure 143. Retrait de l'obturateur du bloc d'alimentation remplaçable à chaud Etape 3. Faites glisser le nouveau bloc d'alimentation remplaçable à chaud dans la baie jusqu'à ce que le taquet de déverrouillage s'enclenche. Guide de maintenance ThinkSystem SR630...
Page 183 Figure 144. Installation du bloc d'alimentation remplaçable à chaud Après avoir installé le bloc d'alimentation : 1. Reliez une extrémité du cordon d'alimentation au connecteur du nouveau bloc d'alimentation, puis reliez l'autre extrémité à une prise de courant correctement mise à la terre. 2.
Page 184 à 2 ans. Dans le cas contraire, essuyez la pâte thermoconductrice existante et appliquez-en à nouveau afin d’optimiser les performances thermiques. Avant de retirer un module de processeur-dissipateur thermique : Guide de maintenance ThinkSystem SR630...
Page 185 Remarque : Le dissipateur thermique, le processeur et le dispositif de retenue du processeur de votre système peuvent s'avérer différents de ceux des illustrations. 1. Retirez le carter supérieur. Pour plus d'informations, voir « Retrait du carter supérieur » à la page 2.
Page 186 • Si vous remplacez le dissipateur thermique, vous réutiliserez le processeur. Essuyez la pâte thermoconductrice sur le processeur avec un chiffon doux imbibé d'alcool. Si vous devez retourner le processeur ou le dissipateur thermique, suivez les instructions d'emballage et utilisez les emballages fournis. Guide de maintenance ThinkSystem SR630...
Page 187 • Pour obtenir la liste des processeurs pris en charge par votre serveur, consultez le site https:// . Tous les processeurs sur le carte mère doivent avoir la static.lenovo.com/us/en/serverproven/index.shtml même vitesse, le même nombre de cœurs et la même fréquence. • Avant d'installer un nouveau module de processeur-dissipateur thermique ou un processeur de remplacement, mettez à...
Page 188 Positionnez le côté en contact vers le haut et pliez les extrémités de la patte vers le bas en les écartant du processeur pour libérer les clips de retenue, puis retirez le processeur de la patte de maintien. Mettez l'ancienne patte de maintien au rebut. b. Installez un nouveau dispositif de retenue du processeur. Guide de maintenance ThinkSystem SR630...
Page 189 Figure 148. Installation d'une patte de maintien de processeur 1) Placez le processeur sur le nouveau dispositif de retenue en alignant les marques triangulaires, puis insérez l'extrémité sans marque du processeur dans le dispositif de retenue. 2) En maintenant l'extrémité insérée du processeur en place, pliez l'extrémité opposée de la patte de maintien vers le bas et vers l'extérieur du processeur, jusqu'à...
Page 190 Guide de maintenance ThinkSystem SR630...
Page 191 Figure 150. Assembler un module de processeur-dissipateur thermique dans le bac de transport a. Alignez les marques triangulaires du dispositif de retenue du processeur et du dissipateur thermique ou alignez la marque triangulaire du dispositif de retenue du processeur avec le coin du dissipateur thermique comportant une encoche.
Page 192 Il se peut que vous entendiez un clic sur le cache antipoussière qui signifie qu'il est solidement fixé. 3. Vérifiez que le cache antipoussière est correctement relié à l'assemblage de socket de l'UC. Guide de maintenance ThinkSystem SR630...
Page 193 S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. S012 ATTENTION : Surface chaude à proximité. Retrait de la carte mère Les informations ci-après vous indiquent comment retirer la carte mère. «...
Page 194 Il se peut que vous entendiez un clic sur le cache antipoussière qui signifie qu'il est solidement fixé. 3. Vérifiez que le cache antipoussière est correctement relié à l'assemblage de socket de l'UC. Guide de maintenance ThinkSystem SR630...
Page 195 Si vous envisagez de recycler la carte mère, suivez les instructions de la section « Démontage de la carte mère en vue du recyclage » à la page 213 pour respecter la réglementation en vigueur. Installation de la carte mère Les informations suivantes vous indiquent comment installer la carte mère.
Page 196 (KCS) – Accès distant au système cible (basé sur TCP/IP) Pour mettre à niveau le type de machine et le numéro de série depuis Lenovo XClarity Essentials OneCLI: 1. Téléchargez et installez Lenovo XClarity Essentials OneCLI. Pour télécharger Lenovo XClarity Essentials OneCLI, accédez au site suivant: https://datacentersupport.lenovo.com/solutions/HT116433...
Page 197 Assurez-vous de décompresser l’outil OneCLI et les fichiers requis dans le même répertoire. 3. Une fois Lenovo XClarity Essentials OneCLI en place, entrez les commandes suivantes pour définir le type de machine et le numéro de série: onecli config set SYSTEM_PROD_DATA.SysInfoProdName <m/t_model> [access_method] onecli config set SYSTEM_PROD_DATA.SysInfoSerialNum <s/n>...
Page 198 Pour définir la stratégie TPM à partir de Lenovo XClarity Provisioning Manager: 1. Démarrez le serveur et appuyez sur F1 pour afficher Lenovo XClarity Provisioning Manager l’interface. 2. Si le mot de passe administrateur est obligatoire pour le démarrage, entrez le mot de passe.
Page 199 Remarque : Veuillez noter qu’un utilisateur IPMI local et un mot de passe doivent être définis dans Lenovo XClarity Controller pour avoir accès à distance au système cible. Pour définir la stratégie TPM à partir de Lenovo XClarity Essentials OneCLI: 1. Lisez TpmTcmPolicyLock pour vérifier si TPM_TCM_POLICY a été verrouillé: OneCli.exe config show imm.TpmTcmPolicyLock --override --imm <userid>:<password>@<ip_address>...
Page 200 Remarques : Si la stratégie relative à la présence physique a été désactivée : 1. Réglez le cavalier de présence physique matériel sur la carte mère afin de valider la présence physique. 2. Activez la stratégie de présence physique à partir de l’invite F1 (Paramètres UEFI) ou Lenovo XClarity Essentials OneCLI.
Page 201 Définition de la version TPM Pour pouvoir définir la version du module TPM, la présence physique doit être validée. Le Lenovo XClarity Provisioning Manager ou le Lenovo XClarity Essentials OneCLI peut être utilisé pour définir la version TPM. Pour définir la version TPM: 1.
Page 202 : http://sysmgt.lenovofiles.com/help/topic/LXPM/UEFI_setup.html • Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si vous avez installé ou retiré une unité remplaçable à chaud, un adaptateur RAID ou le fond de panier M.2 et l'unité M.2. Pour plus d'informations, consultez le site : http://sysmgt.lenovofiles.com/help/topic/LXPM/RAID_setup.html...
Page 203 Journal des événements Lenovo XClarity Administrator Si vous utilisez Lenovo XClarity Administrator pour gérer le serveur, le réseau et le matériel de stockage, vous pouvez afficher les événements de tous les appareils gérés via XClarity Administrator. © Copyright Lenovo 2017, 2022...
Page 204 Journal des événements Lenovo XClarity Controller Lenovo XClarity Controller surveille l’état physique du serveur et de ses composants à l’aide de capteurs mesurant des variables physiques internes telles que la température, les valeurs de tension d’alimentation, la vitesse des ventilateurs et l’état des composants. Lenovo XClarity Controller fournit plusieurs interfaces au logiciel de gestion des systèmes, ainsi qu’aux administrateurs système et aux utilisateurs, pour permettre la...
Page 205 • Tout périphérique externe • Parasurtenseur (sur le serveur). • Imprimante, souris et périphériques non Lenovo • Tous les adaptateurs. • Unités de disque dur. • Modules de mémoire jusqu'à atteindre la configuration minimale prise en charge par le serveur.
Page 206 Dépannage par symptôme Les informations suivantes permettent de rechercher les solutions aux problèmes caractérisés par des symptômes identifiables. Pour utiliser les informations de dépannage en fonction des symptômes disponibles dans cette section, procédez comme suit : Guide de maintenance ThinkSystem SR630...
Page 207 • Si vous gérez le serveur depuis Lenovo XClarity Administrator, commencez par le journal des événements Lenovo XClarity Administrator. • Si vous utilisez une autre application de gestion, commencez par le journal des événements Lenovo XClarity Controller. Pour plus d'informations sur les journaux des événements, voir «...
Page 208 2. Si le problème persiste ou si vous utilisez un système d’exploitation compatible ACPI, pensez à la carte mère. Problèmes liés à la mémoire Utilisez ces informations pour résoudre les problèmes liés à la mémoire. Guide de maintenance ThinkSystem SR630...
Page 209 4. Exécutez les diagnostics mémoire. Mettez le système sous tension et appuyez sur F1 lorsque le logo s'affiche à l'écran. L'interface Lenovo XClarity Provisioning Manager démarre. Exécutez les diagnostics de mémoire avec cette interface. Accédez à Diagnostics ➙ Exécutez un diagnostic ➙ Test de mémoire ou Test DCPMM.
Page 210 Échec de la tentative de passer à un autre mode DCPMM Après avoir modifié le mode DCPMM et avoir redémarré le système, si le mode DCPMM demeure inchangé, vérifiez la capacité DRAM DIMM et DCPMM pour déterminer si ceux-ci respectent les exigences du nouveau Guide de maintenance ThinkSystem SR630...
Page 211 Exécutez les tests de diagnostics pour les unités de disque dur. Lorsque vous démarrez un serveur et appuyez sur F1, l’interface Lenovo XClarity Provisioning Manager est affichée par défaut. Vous pouvez exécuter des diagnostics de disque dur depuis cette interface.
Page 212 Plusieurs disques durs sont défectueux Pour résoudre le problème, procédez comme suit : • Consultez le journal des événements Lenovo XClarity Controller pour y rechercher des entrées liées aux blocs d’alimentation ou aux problèmes de vibration et procédez à la résolution de ces événements.
Page 213 3. Si le serveur s'est installé avec les adaptateurs graphiques lors de sa mise sous tension, le logo Lenovo apparaît à l'écran au bout d'environ 3 minutes. Ceci est normal, car le système est en cours de chargement.
Page 214 Pour empêcher toute erreur de lecture/écriture de l'unité de disquette, assurez-vous que le moniteur et l'unité externe de disquette sont éloignés d'au moins 76 mm (3 in.). b. Les cordons de moniteur non Lenovo peuvent provoquer des problèmes imprévisibles. 2. Réinstallez le cordon du moniteur.
Page 215 « L'adaptateur PCIe n'est pas reconnue ou ne fonctionne pas » à la page 206 • « Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus. » à la page 206 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas. » à la page 206 •...
Page 216 : 1. Retirez un des adaptateurs PCIe. 2. Redémarrez le système et appuyez sur F1 pour afficher l’interface de configuration du système Lenovo XClarity Provisioning Manager. 3. Cliquez sur Configurer UEFI ➙ Paramètres système ➙ Périphériques et ports d'E-S ➙...
Page 217 • Le dernier périphérique de chaque chaîne SCSI ou l'extrémité du câble SCSI se termine correctement. • Un périphérique SCSI externe est mis sous tension. Vous devez mettre un tel périphérique sous tension avant le serveur. 4. Remettez en place le périphérique défaillant. 5.
Page 218 élevée (Horloge de surveillance du POST). Pour vérifier le minuteur de l'horloge de surveillance POST, redémarrez le serveur et appuyez sur F1 pour afficher l'interface de configuration du système Lenovo XClarity Provisioning Manager. Ensuite, cliquez sur Paramètres BMC ➙ Horloge de surveillance du POST.
Page 219 Le voyant d'erreur système est allumé et le journal des événements affiche le message « Power supply has lost input » Pour résoudre le problème, vérifiez les éléments suivants : 1. Le bloc d'alimentation est correctement relié à un cordon d'alimentation. 2.
Page 220 ROM en option n'a été pas configurée sur Hérité. Vous pouvez afficher à distance les paramètres actuels de la mémoire ROM en option en exécutant la commande suivante à l'aide du Lenovo XClarity Essentials OneCLI : onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Pour effectuer la récupération d'un système bloqué...
Page 221 Vous pouvez indiquer le nombre de tentatives consécutives de redémarrage dans la configuration du système. Redémarrez le serveur et appuyez sur F1 pour afficher Lenovo XClarity Provisioning Manager l'interface de configuration du système. Ensuite, cliquez sur Paramètres système ➙ Rétablissement et RAS ➙...
Page 222 1. Une odeur inhabituelle peut provenir d'un nouveau matériel installé. 2. Si le problème persiste, prenez contact avec le support Lenovo. Le serveur semble être en surchauffe Procédez comme suit jusqu'à ce que le problème soit résolu. Lorsqu'il existe plusieurs châssis ou nœuds de traitement : 1.
Page 223 « Retrait de la carte mère » à la page 183). 2. Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut. Procédez comme suit pour démonter la carte mère : © Copyright Lenovo 2017, 2022...
Page 224 • Un piston (avec une clé de 11 mm et 16 mm) Etape 2. Séparez les composants de la carte mère. 1 2 3 4 5 6 7 8 9 10 Une fois la carte mère démontée, respectez la réglementation en vigueur lors du recyclage. Guide de maintenance ThinkSystem SR630...
Page 225 Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
Page 226 Lenovo lorsque certains événements réparables se produisent dans Lenovo XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d’envoyer les fichiers de diagnostic au Support Lenovo à l’aide de la fonction d’Call Home ou à un autre prestataire de services via Guide de maintenance ThinkSystem SR630...
Page 227 Vous pouvez contacter le support pour vous aider à résoudre un problème. Vous pouvez bénéficier du service matériel auprès d'un prestataire de services agréé par Lenovo. Pour trouver un prestataire de services autorisé par Lenovo à assurer un service de garantie, accédez à https:// et utilisez les filtres pour effectuer une recherche dans datacentersupport.lenovo.com/serviceprovider...
Page 228 Guide de maintenance ThinkSystem SR630...
Page 229 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
Page 230 Ce produit n’est peut-être pas certifié dans votre pays pour la connexion, par quelque moyen que ce soit, aux interfaces des réseaux de télécommunications publics. Des certifications supplémentaires peuvent être requises par la loi avant d’effectuer toute connexion. Contactez un représentant Lenovo ou votre revendeur pour toute question.
Page 231 Déclaration BSMI RoHS pour Taïwan Informations de contact pour l'importation et l'exportation de Taïwan Des contacts sont disponibles pour les informations d’importation et d’exportation de Taïwan. Annexe C. Consignes...
Page 232 Guide de maintenance ThinkSystem SR630...
Page 233 à chaud 2,5 cavalier pouces cheminement interne des câbles réinstallation clavier, problèmes retrait collecte des données de maintenance composants de la carte mère © Copyright Lenovo 2017, 2022...
Page 234 72 liste des pièces logiciel 23, 25 logiciel, problèmes Obtenir de l'aide ordre d'installation d'un module de mémoire 100, 103, 105 Ordre d'installation des barrettes DIMM 100, 103, 105 Guide de maintenance ThinkSystem SR630...
Page 235 à chaud, bloc d'alimentation carte mère taquets d'armoire carte mezzanine carter supérieur unité de disque dur dissipateur thermique unité remplaçable à chaud fond de panier ventilateur système Fond de panier M.2 et unité M.2 retrait, module de mémoire © Copyright Lenovo 2017, 2022...
Page 236 TPM 1.2 retrait TPM 2.0 Version TPM vidéo, problèmes voyant de la carte mère Vue arrière Guide de maintenance ThinkSystem SR630...
