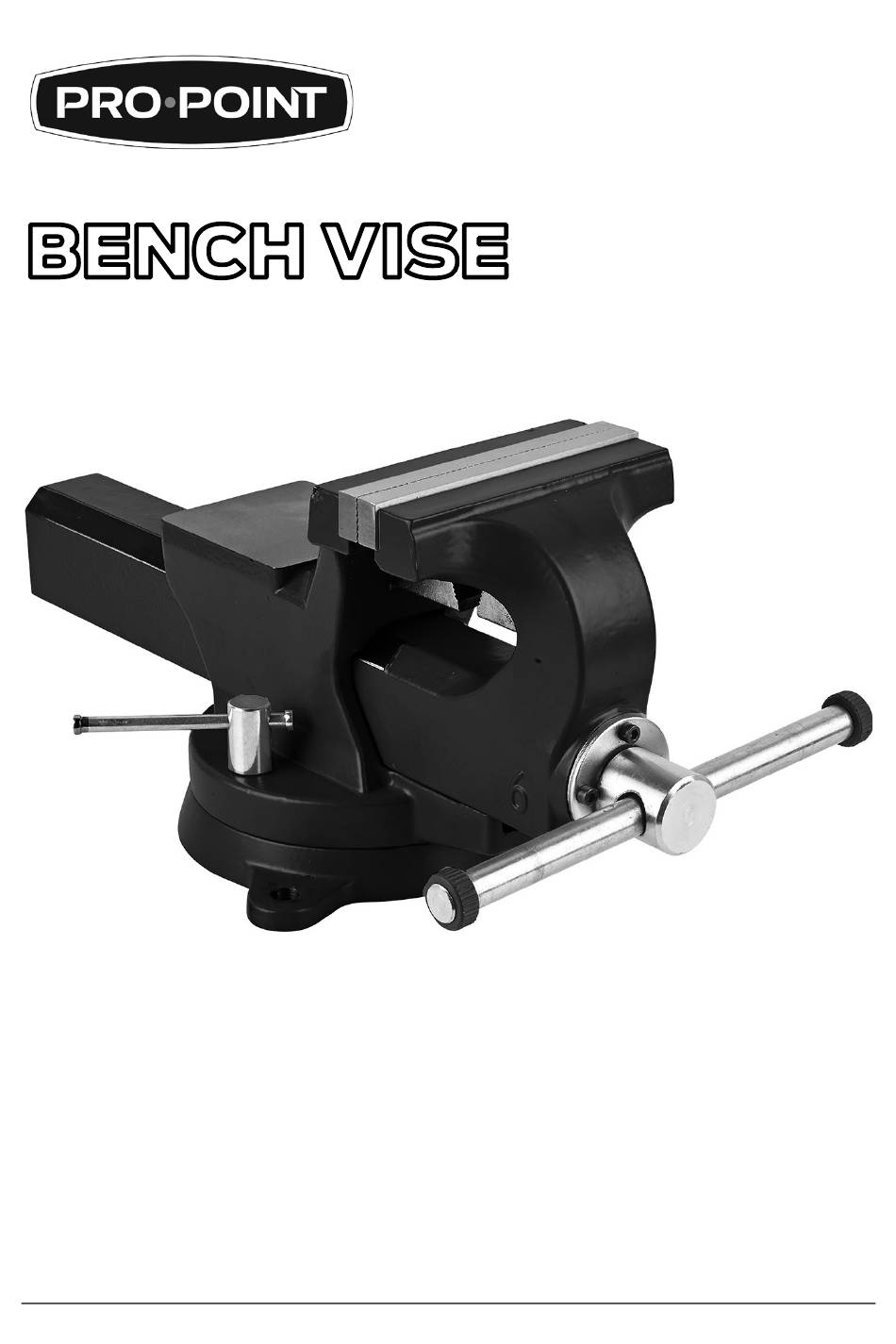

- Page 1 V1.1 9246737 ADI INDUSTRIAL SWIVEL Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 9246737 ADI Industrial Swivel Bench Vise V1.1 TABLE OF CONTENTS Introduction ......................3 Safety ........................3 Work Area ......................4 Personal Safety ....................4 Personal Protective Equipment ............... 4 Personal Precautions ................4 Specific Safety Precautions ................5 Unpacking ......................5 Assembly &...
- Page 3 V1.1 ADI Industrial Swivel Bench Vise 9276737 INTRODUCTION This heavy duty vise mounts to benches to help you more easily work on a variety of workpieces and projects. It features a reinforced, swiveling base with 3 mounting holes and powerful serrated jaws with a capacity of 3/4 to 3-1/2 in., throat depth of 3-5/8 in., clamping force of...
- Page 4 9246737 ADI Industrial Swivel Bench Vise V1.1 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Place lights so you are not working in a shadow. Keep anyone not wearing the appropriate safety equipment away from the work area.
- Page 5 V1.1 ADI Industrial Swivel Bench Vise 9276737 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.
- Page 6 9246737 ADI Industrial Swivel Bench Vise V1.1 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List. Dashed numbers in parenthesis (Fig. 1-1) refer to a specific point in an illustration or image. Place the vise on an appropriate workbench or mounting surface.
- Page 7 V1.1 ADI Industrial Swivel Bench Vise 9276737 Ensure the base is secure by fully tightening the locking handles (#12) on each side of the base (Fig. 2). Turn the vise handle (#2) counterclockwise to separate the moving body (#6) from the stationary body (#13), opening the jaws (Fig.
- Page 8 9246737 ADI Industrial Swivel Bench Vise V1.1 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing.
- Page 9 V1.1 ADI Industrial Swivel Bench Vise 9276737 DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
- Page 10 9246737 ADI Industrial Swivel Bench Vise V1.1 SPECIFICATIONS Jaw Size 6 in. Jaw Opening 7 in. Pipe Jaw Capacity 3/4 to 3-1/2 in. Throat Depth 3-5/8 in. Jaw Plate 6 in. Jaw Type Serrated Jaw Material Carbon steel Clamping Force...
- Page 11 V1.1 ADI Industrial Swivel Bench Vise 9276737 Visit www.princessauto.com for more information...
- Page 12 9246737 ADI Industrial Swivel Bench Vise V1.1 For technical questions call 1-800-665-8685...
- Page 13 V1,1 9246737 PIVOTANT INDUSTRIEL ADI Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 14 9246737 Étau d’établi pivotant industriel ADI V1,1 TABLE OF CONTENTS Introduction ......................3 Sécurité ........................3 Aire de travail ....................4 Sécurité personnelle ..................4 Équipement de protection personnelle ..........4 Précautions personnelles ................. 4 Consignes de sécurité spécifiques ............. 5 Déballage ......................
- Page 15 V1,1 Étau d’établi pivotant industriel ADI 9246737 INTRODUCTION Cet étau robuste se fixe aux établis pour vous permettre de travailler plus facilement sur une multitude de pièces et de projets. Il se caractérise par une base pivotante renforcée avec 3 trous de montage et de puissantes mâchoires dentelées d’une capacité...
- Page 16 9246737 Étau d’établi pivotant industriel ADI V1,1 niveau de l'équipement ou des biens, mais non des blessures corporelles. AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction.
- Page 17 V1,1 Étau d’établi pivotant industriel ADI 9246737 Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir.
- Page 18 9246737 Étau d’établi pivotant industriel ADI V1,1 10. Ne placez jamais de contenants sous pression ni de matériaux combustibles dans les mâchoires. 11. Une chaleur prolongée ou excessive ne doit pas être dirigée vers l’outil, car elle pourrait altérer ses propriétés structurelles. 12.
- Page 19 V1,1 Étau d’établi pivotant industriel ADI 9246737 de montage dans l’établi et, le cas échéant, dans la plaque de bois ou de métal. Replacez la base (n 20) sur l’établi en alignant les trous. Insérez les boulons avec des rondelles plates (non comprises) à travers la base et la surface de montage.
- Page 20 9246737 Étau d’établi pivotant industriel ADI V1,1 4.1 Serrez solidement la mâchoire. Cela s’effectuera lorsque la poignée de l’étau ne pourra plus tourner. 4.2. Veillez à ne pas trop serrer votre pièce à travailler car cela pourrait l’endommager. Desserrez les poignées de verrouillage de chaque côté...
- Page 21 V1,1 Étau d’établi pivotant industriel ADI 9246737 NETTOYAGE Enlevez périodiquement les mâchoires et nettoyez-les. Repérez les vis des mâchoires (n (fig. 5). Dévissez et retirez les vis des mâchoires. Retirez la mâchoire dentelée. Nettoyez avec un chiffon humide ou une brosse douce. Fig.
- Page 22 9246737 Étau d’établi pivotant industriel ADI V1,1 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ 11 Contre-écrou Anneau en caoutchouc 12 Poignée de verrouillage Poignée 13 Corps fixe Tige 14 Écrou de tige Vis à butée de tige M5 x 15 Tampon d’écrou de tige 16 Vis de retenue Butée de tige...
- Page 23 V1,1 Étau d’établi pivotant industriel ADI 9246737 SPÉCIFICATIONS Taille de mâchoire 6 po Ouverture de mâchoire 7 po Capacité de la mâchoire 3/4 à 3 1/2 po pour tuyau Profondeur du col de cygne 3 5/8 po Plaque de mâchoire 6 po Type de mâchoire Dentelée...
- Page 24 9246737 Étau d’établi pivotant industriel ADI V1,1 En cas de questions techniques, appelez le 1-800-665-8685...
