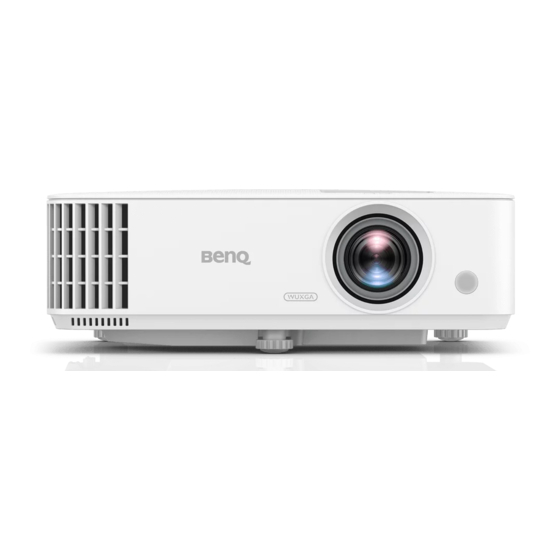

- Page 1 Projecteur numérique Manuel d'utilisation Projecteur Installation I MU607 / MU613 V 1.00...
-
Page 2: Garantie Limitée
Informations de garantie et de copyright Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours... -
Page 3: Table Des Matières
Table des matières Informations de garantie et de copyright ................2 Consignes de sécurité importantes ..................4 Introduction .......................... 7 Contenu de l’emballage ..........................7 Vue extérieure du projecteur ......................... 8 Commandes et fonctions.......................... 9 Positionnement du projecteur ..................12 Choix de l’emplacement ......................... -
Page 4: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. 1. - Page 5 9. Ne remplacez jamais la lampe ni aucun Une importante obstruction des orifices de composant électronique tant que le ventilation peut entraîner une surchauffe du projecteur n’est pas débranché. projecteur qui risque alors de prendre feu. 13. Placez toujours le projecteur sur une surface plane et horizontale avant de l’utiliser.
- Page 6 être mouillé, débranchez-le de la prise à une distance minimale de 50 cm des murs et l’air doit pouvoir circuler librement autour du projecteur. secteur et contactez BenQ pour une - Emplacements soumis à des températures trop réparation. élevées, par exemple dans une voiture aux vitres fermées.
-
Page 7: Introduction
Introduction Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Projecteur Télécommande et piles Guide de démarrage rapide Carte de garantie* Cordon d’alimentation Câble VGA •... -
Page 8: Vue Extérieure Du Projecteur
Vue extérieure du projecteur 1. Molettes de mise au point et de zoom 10. Port d’entrée HDMI 2. Système de ventilation (sortie d’air) 11. Port USB type A 3. Pieds de réglage 12. Prises d’entrée de signal RVB (PC) 4. Objectif de projection 13. -
Page 9: Commandes Et Fonctions
Commandes et fonctions Projecteur et télécommande Tous les appuis de touches décrits dans ce document sont disponibles sur la télécommande ou du projecteur. 5. Touches de direction ( , ALIMENTATION Lorsque le menu à l’écran (OSD) est activé, Bascule le projecteur entre les modes veille et ces touches servent de flèches pour activé. -
Page 10: Quick Install
6. SOURCE 15. ZOOM+/ZOOM- Affiche la barre de sélection de la source. Agrandit ou réduit la taille de l’image projetée. 7. ECO BLANK 16. CC Permet de masquer l’image à l’écran. Ce projecteur ne prend pas en charge la fonction Sous-titrage. Évitez de placer des objets devant l’objectif de projection lorsque le projecteur est en 17. -
Page 11: Portée Efficace De La Télécommande
Portée efficace de la télécommande La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres (~ 26 pieds). Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge n’est interposé... -
Page 12: Positionnement Du Projecteur
à l’envers derrière l’écran. Procurez-vous le kit de montage au l’écran. Cette configuration nécessite un écran de plafond BenQ chez votre revendeur afin de fixer rétroprojection spécial ainsi que le kit de montage votre projecteur au plafond. -
Page 13: Identification De La Taille De L'image Projetée Souhaitée
Identification de la taille de l’image projetée souhaitée La distance entre la lentille du projecteur et l’écran, le réglage du zoom (si disponible) et le format vidéo ont chacune une incidence sur la taille de l’image projetée. Dimensions de projection Diagonale d’écran 16:10 Écran Centre de l’objectif... -
Page 14: Monter Le Projecteur
BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés. -
Page 15: Diagramme De Configuration De Montage Au Plafond/Mur
Diagramme de configuration de montage au plafond/mur Vis de montage au plafond/mur : M4 (L max. = 25 mm ; L min. = 20 mm) 113.54 Unité : mm Ajustement de l’image projetée Ajustement de l’angle de projection Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale. -
Page 16: Réglage Fin De La Taille Et De La Netteté De L'image
Réglage fin de la taille et de la netteté de l’image Réglez la taille de l’image projetée à l’aide Réglez la netteté de l’image à l’aide de la molette de la molette de zoom. de mise au point. Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée devient un trapèze du fait de l’angle de projection. -
Page 17: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : 1. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles de signal appropriés pour chaque source. 3. Branchez les câbles correctement. Ordinateur portable ou de bureau Appareil A/V Moniteur Câble VGA... -
Page 18: Connexion Du Son
Le projecteur peut projeter le contenu directement depuis un appareil intelligent en utilisant une clé sans fil. Clé sans fil HDMI (p.ex. BenQ QCastMirror) Connectez la clé aux ports HDMI et USB TYPE-A du projecteur et basculez le signal d’entrée sur HDMI-1 ou HDMI-2. -
Page 19: Fonctionnement
Fonctionnement Mise en marche du projecteur 1. Branchez le cordon d’alimentation. Allumez l’interrupteur de la prise secteur (le cas échéant). Le voyant d’alimentation du projecteur s’allume en orange une fois l’appareil mis sous tension. 2. Appuyez le bouton sur le projecteur ou sur la télécommande pour démarrer le projecteur. -
Page 20: Utilisation Des Menus
Utilisation des menus Le projecteur offre deux types de menus à l’écran (OSD) qui permettent d’effectuer différents réglages et paramétrages. • Menu OSD Base : fournit les fonctions principales des menus. (Voir Menu Base à la page • Menu OSD Avancé : fournit les fonctions complètes des menus. (Voir Menu Avancé... -
Page 21: Sécuriser Le Projecteur
De même, quand vous avez l’intention de basculer du menu OSD Avancé au menu OSD Base, suivez les instructions ci-dessous : 1. Allez au Menu Avancé - Système > Réglages des menus et appuyez OK. 2. Sélectionnez Type menu et OK. 3. -
Page 22: Oubli Du Mot De Passe
Veuillez noter le code de rappel, puis 2. Notez le numéro et éteignez votre projecteur. contactez le service à la clientèle de BenQ. 3. Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve Code de rappel : d’achat pour garantir que vous êtes autorisé... -
Page 23: Changement De Signal D'entrée
Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles. Assurez-vous que le Menu Avancé - Réglages > Recherche auto de la source est réglé... -
Page 24: Utilisation Des Menus
Utilisation des menus Notez que les menus à l’écran (OSD) varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez. Les options des menus sont disponibles que lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté... -
Page 25: Menu Avancé
Menu Avancé Menu principal Sous-menu Options Bright/Presentation/sRGB/Vivid/ Mode Image Infographic/(3D)/User 1/User 2/ (LampSave+) Bright/Presentation/sRGB/Vivid/ Mode référence Infographic/(3D)/(LampSave+) Luminosité 0~50~100 Contraste -50~0~50 Couleur -50~0~50 Netteté 0~15~31 Brilliant Color Act/Dés Température Froid/Normal/Chaud couleur Gain R (0~50~100) Gain V (0~50~100) Réglage Gain B (0~50~100) température Décalage R (-50~0~50) couleur... -
Page 26: Affichage
Menu principal Sous-menu Options Format image Auto/Réel/4:3/16:9/16:10 Trapèze -40~0~40 Motif de test Act/Dés Phase Réglage PC et composantes YPbPr Taille H H : -5~0~5 Position V : -5~0~5 Auto/Haut-bas/Trame séquentielle/ Mode 3D Combi trame/Côte à côte/Dés Inverser sync AFFICHAGE Désactiver/Inverser Appliquer les Réglages 3D 1/Réglages 3D 2/ réglages 3D... - Page 27 Menu principal Sous-menu Options Sol avant/Sol arrière/Plafond arr./ Installation du projecteur Plafond avant Récepteur télécommande Avant/Haut/Avant+Haut Recherche auto de la source Act/Dés Sync auto Act/Dés Normal/Économique/Éco Mode lumière Intelligent/LampSave/LampSave+ Réinit.compt. Réinitialiser/Annuler Réglages lumière lum. Durée utilisation lumière Refroidisse- Act/Dés ment rapide Minuteur de Désactiver/5 min/10 min/15 min/ vide...
-
Page 28: Informations Mode Lumière
Menu principal Sous-menu Options Langue Sortie Act/Dés Réglages de moniteur veille Relais audio Dés/Entrée audio/HDMI-1/HDMI-2 Fond BenQ/Noir/Bleu/Violet Réglages du fond Écran de BenQ/Noir/Bleu SYSTÈME veille Type menu Base/Avancé Réglages des Durée menus affichage 5 sec/10 sec/20 sec/30 sec/Toujours menu Muet Act/Dés... -
Page 29: Menu Base
Menu Base Plus la valeur est élevée, plus l’image est lumineuse. Réglez cette option pour que Luminosité les zones noires de l’image restent noires et que les détails présents dans les zones sombres restent visibles. Plusieurs options permettent de définir le format de l’image en fonction de votre source de signal d’entrée. -
Page 30: Mode Image
• LampSave+ : Ce mode est appliqué automatiquement lorsque Mode lumière est réglé sur LampSave+. Voir Mode lumière à la page • Le mode LampSave+ n'est disponible que sur les modèles MU607. • LampSave+ Le mode Image ne peut pas être sélectionné manuellement. Volume Règle le niveau sonore. -
Page 31: Menu Avancé
LampSave+. Voir Mode lumière à la page • Le mode LampSave+ n'est disponible que sur les modèles MU607. • LampSave+ Le mode Image ne peut pas être sélectionné manuellement. Vous avez le choix entre 2 modes définissables par l’utilisateur si les modes d’image disponibles actuellement ne sont pas adaptés à... -
Page 32: Température Couleur
Plus la valeur est élevée, plus l’image est contrastée. Utilisez le contraste pour Contraste configurer le niveau de blanc après avoir ajusté la luminosité, afin d’adapter l’image au type de support que vous souhaitez afficher et à votre environnement. Une valeur inférieure donne des couleurs moins saturées. Si le réglage est trop Couleur élevé, les couleurs de l’image seront trop vives, ce qui donnera un aspect irréaliste à... -
Page 33: Gestion Couleur
Gestion couleur Cette fonction fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences. • Couleur primaire : Sélectionne une couleur parmi R (Rouge), G (Vert), B (Bleu), C (Cyan), M (Magenta) ou Y (Jaune). - Page 34 Affichage Plusieurs options permettent de définir le format de l’image en fonction de votre source de signal d’entrée. • Auto : Met une image à l’échelle proportionnellement pour qu’elle soit adaptée à la résolution native dans sa largeur horizontale ou verticale. Image 15:9 •...
-
Page 35: Format Hdmi
Ce projecteur comporte une fonction 3D qui vous permet d’apprécier les films, les vidéos et les événements sportifs en 3D, d’une manière plus réaliste en présentant la profondeur des images. Une paire de lunettes 3D est nécessaire pour afficher les images en 3D. •... - Page 36 Agrandissent ou réduisent la taille de l’image projetée. 1. Après l’affichage de la barre de Zoom, appuyez plusieurs fois pour agrandir l’image à une taille souhaitée. 2. Pour vous déplacer dans l’image, appuyez OK pour passer en mode de défilement et appuyez les touches de direction ( , ) du projecteur ou de la télécommande pour vous déplacer dans l’image.
-
Page 37: Refroidissement Rapide
Refroidissement rapide : La sélection de Act active la fonction et raccourcit le temps de refroidissement du projecteur de 90 à environ 15 secondes. Minuteur de vide Permet de définir la durée d’inactivité de l’affichage en l’absence d’action sur l’écran vide. Une fois la durée écoulée, l’image réapparaît à l’écran. Si les délais prédéfinis ne sont pas adaptés à... - Page 38 Sélectionnez un taux en baud qui est identique avec celui de votre ordinateur pour pouvoir connecter le projecteur en utilisant un câble RS-232 approprié et mettre à Débit en bauds jour ou télécharger le micrologiciel du projecteur. Cette fonction est destinée aux techniciens de service qualifiés.
- Page 39 Informations • Résolution native Indique la résolution native du projecteur. • Résolution détectée : Indique la résolution native du signal d’entrée. • Source : Indique la source actuelle du signal. • Mode Image : Indique le mode sélectionné dans le menu Image. •...
-
Page 40: Entretien
Entretien Entretien du projecteur Nettoyage de l’objectif Nettoyez l’objectif dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d’éteindre le projecteur et laissez le refroidir complètement avant de nettoyer l’objectif. • Utilisez une bombe d’air comprimé pour ôter la poussière. •... -
Page 41: Informations Relatives À La Lampe
• La durée utilisée est accumulée et arrondie à un nombre entier en heures. • Lorsque la durée utilisée est inférieure à 1 heure, elle indique 0 heure. Le mode LampSave+ n'est disponible que sur les modèles MU607. Pour obtenir les informations d’heures de la lampe : 1. -
Page 42: Augmenter La Durée De Vie De La Lampe
Lorsque ce mode est sélectionné, Mode Image sera ajusté sur LampSave+ automatiquement. Le mode LampSave+ n'est disponible que sur les modèles MU607. • Régler Hors tension auto Cette fonction permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée n’est détecté... - Page 43 Pour un résultat optimal, installez une nouvelle lampe. Appuyez Équivalent heure lampe > XXXX heures pour ignorer le message. Commandez 1 lampe: www.BenQ.com Il est fortement recommandé de remplacer la lampe lorsqu’elle Avis a atteint cette durée de vie. La lampe est un consommable. La Remplacer lampe bientôt...
- Page 44 1. Éteignez le projecteur et débranchez-le de la prise secteur. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler. 2. Desserrez la/les vis qui fixe(nt) le couvercle de la lampe sur le côté du projecteur jusqu’à ce que le couvercle de la lampe se desserre.
-
Page 45: Réinitialiser Le Compteur De La Lumière
10. Serrez la/les vis qui tient/tiennent la lampe en place. 11. Assurez-vous que la poignée est correctement remise en place de manière horizontale. • Une vis mal serrée peut être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements au niveau du projecteur. •... -
Page 46: Événements Thermiques
Voyants Lumière État et description Événements - alimentation Mode veille Mise en marche Fonctionnement normal Refroidissement de mise hors tension normale Télécharger Échec de démarrage CW Vie de la lampe dépassée La porte de la lampe n’est pas fermée Événements de déverminage Déverminage ACTIVÉ... -
Page 47: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation Le cordon d’alimentation n’alimente pas l’appareil CA située à l’arrière du projecteur et branchez-le sur la en électricité. prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 48: Caractéristiques
Caractéristiques environnementales 50–60 Hz (automatique) Consommation Température de fonctionnement MU607 : 280 W (max) ; < 0,5 W (veille) 0°C à 40°C, au niveau de la mer MU613 : 330 W (max) ; < 0,5 W (veille) Humidité relative en fonctionnement Caractéristiques mécaniques... -
Page 49: Dimensions
Dimensions 312 mm (L) x 225 mm (H) x 110 mm (P) Unité : mm Caractéristiques... -
Page 50: Fréquences De Fonctionnement
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 720 1280 x 720_60... -
Page 51: Fréquences De Fonctionnement Pour L'entrée Hdmi (Hdcp)
84,997 68,667 94,500 XGA_120 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ Notebook 1024 x 576 à 60 Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 à 65 Hz 64,995 41,467 51,419 Timing... -
Page 52: Fréquences De Fonctionnement Pour L'entrée Composantes-Ypbpr
• Fréquences vidéo Format 3D pris en charge Fréquence Fréquence Fréquence Fréquence Résolution verticale horizontale des pixels Trame Combi Côte à Haut-bas (Hz) (kHz) (MHz) séquentielle trame côte 480i 720 x 480 59,94 15,73 480p 720 x 480 59,94 31,47 576i 720 x 576 15,63...
