5.4.4.
Si le rapport gaz/air est déréglé, le bloc gaz dispose d'un réglage de
base. Pour ce faire, procéder comme suit :
1. Couper l'alimentation électrique de la chaudière.
2. Fermer le robinet gaz de la chaudière.
3. Retirer la conduite d'amenée d'air du venturi.
4. Dévisser le raccord supérieur du bloc gaz.
5. Débrancher le connecteur situé sous le ventilateur.
6. Déclipser les 2 clips qui fixent l'ensemble ventilateur/coude de
mélange sur l'échangeur de chaleur.
7. Retirer complètement l'ensemble ventilateur/coude de mélange.
¼ Pour les étapes 3 à 7 inclus, voir le chapitre : "Contrôle du
brûleur et nettoyage de l'échangeur de chaleur", page 117
8. Tourner la vis de réglage A sur le bloc gaz pour modifier la position
de l'étrangleur.
9. Tourner la vis de réglage B sur le bloc gaz dans le sens inverse
des aiguilles d'une montre jusqu'à ce qu'elle coïncide avec la face
avant.
10.Tourner la vis de réglage B sur le bloc gaz de 6 tours dans le sens
des aiguilles d'une montre.
11.Procéder en sens inverse pour le remontage de tous les
T001985-A
composants.

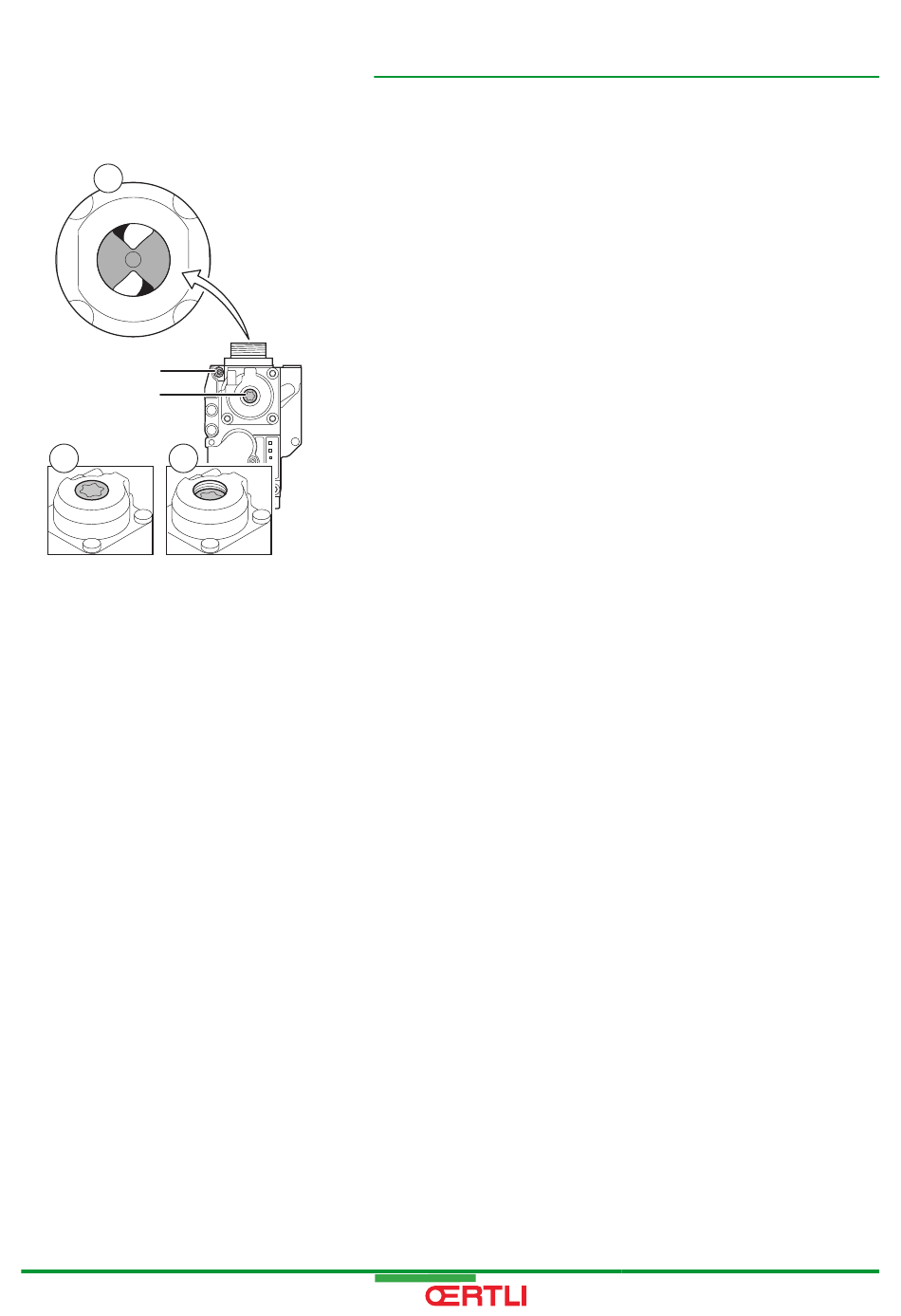

Réglage de base pour le rapport gaz/air
