GMR 3035 Condens GMR 3035 Combi Condens
3.3
Principe de fonctionnement
1
2
3
4
5
700
600
573
520
500
445
400
358
300
200
100
0
0
250
500
750
090310 - 122003-001-AB
9
8
6
7
T001874-A
20 kW
25 kW
30 kW
35 kW
1465
1000
1250
Q (l/h)
835
1038
1252
T001965-A
Electrode d'allumage/ionisation
20
Amenée d'air
21
3.3.1.

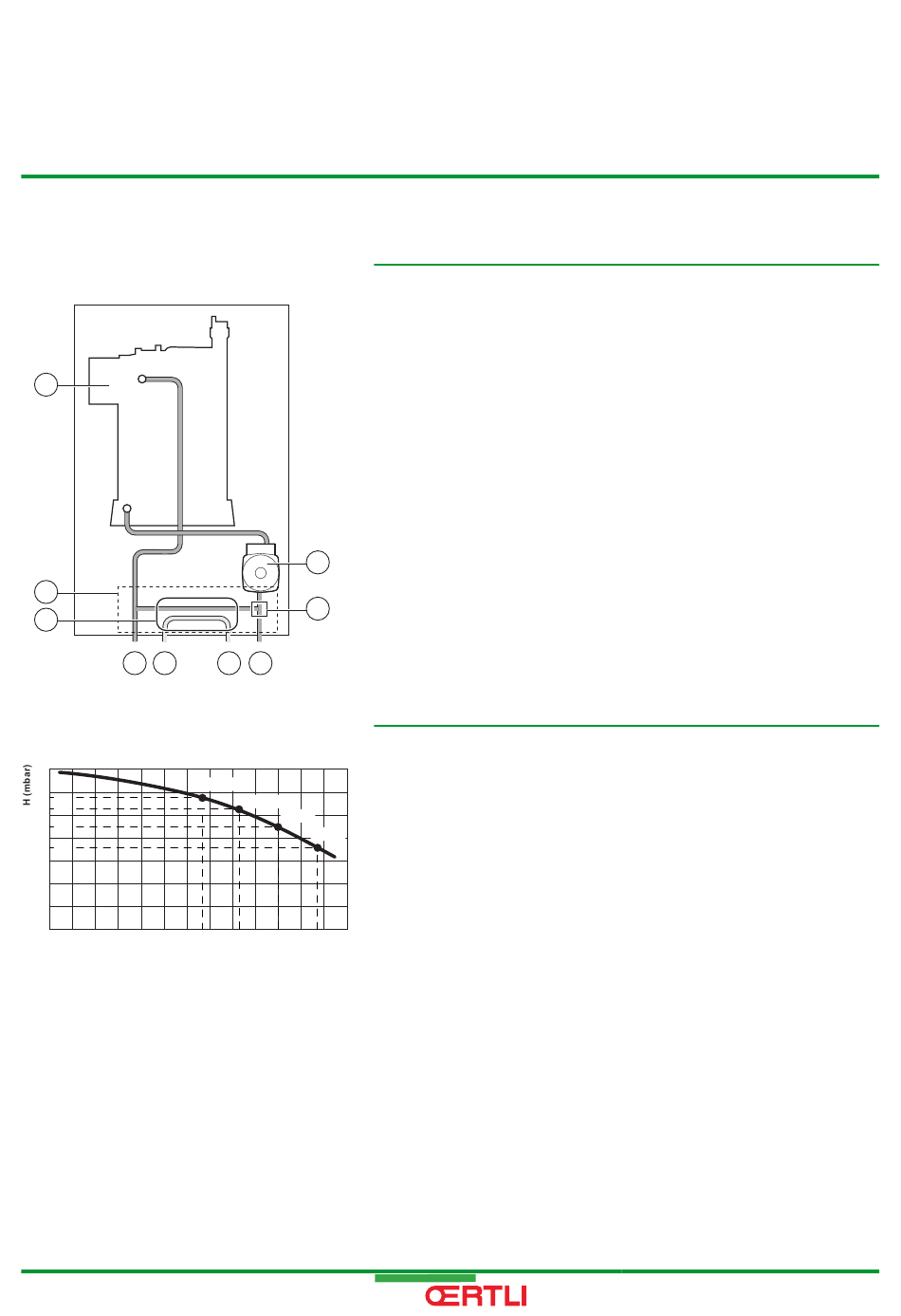

Schéma de principe
Echangeur de chaleur (Circuit chauffage)
1
Hydrobloc
2
Echangeur à plaques (Circuit ECS) (Uniquement sur les
3
modèles avec production d'eau chaude sanitaire)
Départ chauffage
4
Sortie eau chaude sanitaire
5
Entrée eau froide sanitaire
6
Retour chauffage
7
Vanne d'inversion
8
Circulateur (Circuit chauffage)
9
3.3.2.
Circulateur
Hauteur manométrique circuit chauffage
H
Débit d'eau
Q
La chaudière est équipée d'une pompe modulante qui est réglée par
le tableau de commande en fonction de ΔT.
Le graphique indique les hauteurs manométriques à différentes
puissances. Les paramètres VIT.MIN POMPE et VIT.MAX POMPE
permettent de modifier le réglage des pompes. Si des bruits
d'écoulement sont perceptibles dans le système, il est possible de
réduire la vitesse maximale de la pompe à l'aide du paramètre
VIT.MAX POMPE (Purger tout d'abord l'installation de chauffage). Si
la circulation dans les radiateurs est trop faible ou si les radiateurs ne
chauffent pas entièrement, augmenter la vitesse minimale de la
pompe à l'aide du paramètre VIT.MIN POMPE.
¼ Voir chapitre : "Réglages "professionnel"", page 90.
3. Description technique
13
