Fröling T4e Mode D'emploi
Masquer les pouces
Voir aussi pour T4e:
- Mode d'emploi (76 pages) ,
- Instructions de montage (32 pages) ,
- Instructions de montage (6 pages)
Publicité
Liens rapides
Mode d'emploi

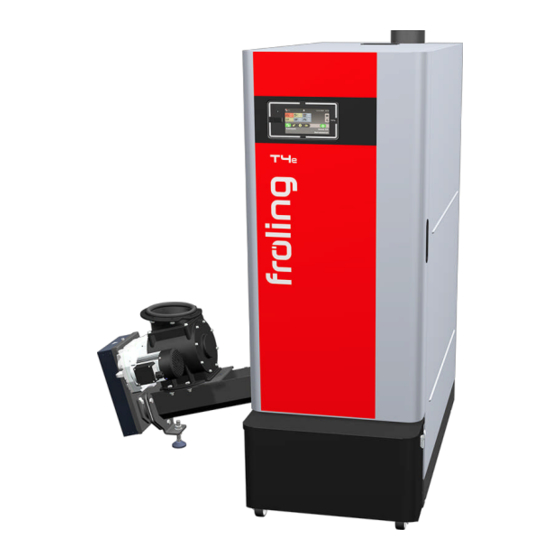

Chaudière à bois déchiqueté T4e
Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur !
Lire et respecter les instructions et les consignes de sécurité !
Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
B1560624_fr | Édition 13/08/2024
Publicité
Manuels Connexes pour Fröling T4e
Sommaire des Matières pour Fröling T4e
- Page 1 Mode d'emploi Chaudière à bois déchiqueté T4e Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur ! Lire et respecter les instructions et les consignes de sécurité ! Sous réserve de modifications techniques, d'erreurs typographiques et d'impression ! B1560624_fr | Édition 13/08/2024...
- Page 2 4.4.10 Modification de la température ambiante (circuit de chauffage sans sonde d'ambiance) ..41 4.4.11 Modification de la température ambiante (circuit de chauffage avec sonde d'ambiance) ..43 4.4.12 Commutation du mode de fonctionnement du circuit de chauffage......... 43 B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 3 Ajustement de la puissance du système WOS ................ 74 5.4.6 Remplacement des tranchants de l'écluse rotative ..............77 5.4.7 Nettoyage du canal RGF sur la T4e 300-350 ................80 5.5 Mesure d'émissions par un ramoneur ou organisme de contrôle ............81 5.5.1 Mettre l'installation en marche ....................81 5.5.2...
- Page 4 Nos conditions de vente et de livraison, mises à disposition du client et dont il a pris connaissance lors de la conclusion du contrat d'achat, s'appliquent ici. En outre, vous pouvez prendre connaissance des conditions de garantie sur la carte de garantie jointe. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 5 Généralités | 1 1.1 Aperçu du produit T4e Chaudière à plaquettes de bois à usage non industriel – Froling T4e Interrupteur principal : pour activer et désactiver l'alimentation électrique de l'installation entière Limiteur de température de sécurité STB Branchement secteur Commande de chaudière Lambdatronic H 3200, Ü...
- Page 6 Chambre de combustion en carbure de silicium avec grille basculante automatique Grille basculante avec entraînement (angle de rotation 110°) Cendrier de décendrage automatique combiné pour la cornue et l'échangeur de chaleur Chambre de combustion avec regard B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 7 à modérées. REMARQUE La situation dangereuse peut survenir, et si les mesures correspondantes ne sont pas observées, elle entraîne des dommages matériels ou environnementaux. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 8 Avertissement de blessures aux Avertissement de blessures aux doigts ou aux mains, entraînement doigts ou aux mains, arête vive à engrenages/pignons B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 9 (p. ex. allumage spontané de gaz de distillation lente/déflagration). Par conséquent : r Seul un système d'évacuation de fumée fonctionnant parfaitement garantit le fonctionnement optimal de la chaudière. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 10 2 | Sécurité 2.4 Utilisation conforme La Chaudière à plaquettes de bois T4e Froling est destinée exclusivement au chauffage d'eau de chauffage. Seuls les combustibles définis au paragraphe « Combustibles autorisés » peuvent être utilisés. Ü "Combustibles autorisés" [} 11] Utiliser l'installation uniquement si elle est en parfait état technique et de façon conforme à...
- Page 11 Des paramètres erronés affectent considérablement les fonctions de la chaudière et annulent la garantie. Par conséquent : r Lors d'un changement de combustible (par exemple passage du bois déchiqueté aux granulés), l'installation doit être reparamétrée par le service après-vente de Froling. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 12 - vêtements de travail appropriés - gants de protection - chaussures rigides - masque antipoussières Lors du travail dans la poussière du séparateur électrostatique de particules, porter un masque antipoussière de classe FFP-2 B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 13 SOUPAPE DE SÉCURITÉ THERMIQUE (protection en cas de surchauffe) La soupape de sécurité thermique ouvre une soupape à 100 °C environ et alimente l'échangeur de chaleur de sécurité en eau froide pour réduire la température de la chaudière B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 14 (p. ex. allumage spontané de gaz de distillation lente / déflagration) et provoquer par la suite des accidents graves. Par conséquent : r N'utiliser que les combustibles indiqués dans la section « Combustibles autorisés » de ce mode d'emploi. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 15 La chaudière s'éteint de façon contrôlée et passe en état de fonctionnement « Chaudière arrêtée » r Laisser la chaudière refroidir pendant au moins 1 heure r Éteindre à l'interrupteur principal et protéger contre la remise en marche B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 16 Danger de mort due au feu et aux gaz toxiques Comportement en cas d'incendie : r Quitter le local d'installation de la chaudière et fermer la porte r Actionner l'interrupteur d'arrêt d'urgence monté sur site r Appeler les pompiers B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 17 ▪ protection de l'installation contre les morsures ou la nidification d'animaux (rongeurs, p. ex.) ▪ pas de matériaux inflammables dans l'environnement de l'installation ▪ respecter les réglementations nationales et régionales pour l'installation des détecteurs de fumée et de monoxyde de carbone B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 18 être assurée en conséquence. Chaudière fonctionnant sur l'air ambiant Installation d'aspiration d'air (p. ex. installation d'aspiration de poussière centralisée, ventilation du salon) Surveillance de dépression Amenée d'air de combustion de l'extérieur B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 19 Norme de référence Autriche : Directive OIB 3 - Hygiène, santé et protection de l'environnement Allemagne : Modèle d'ordonnance sur les foyers (MFeuV) B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 20 1. Pour le calcul du volume spécifique de l'installation, sur les installations à plusieurs générateurs de chaleur, utiliser la puissance calorifique individuelle la plus petite. 2. Pour les installations à plusieurs échangeurs de chaleur à différentes capacités en eau spécifiques, la plus petite capacité en eau spécifique est la référence. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 21 ▪ Vérifier régulièrement le dosage de l'antigel selon les indications du fabricant ▪ Éliminer le fluide caloporteur protégé contre le gel à la fin de sa durée de conservation et remplir à nouveau l'installation B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 22 Ces installations ne fournissent pas d'élimination de l'oxygène au sens de protection contre la corrosion selon la norme VDI 2035 et ne doivent pas être utilisées en raison de la corrosion. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 23 160 K. REMARQUE ! Consulter les caractéristiques techniques indiquées dans les instructions de montage pour d'autres informations sur les normes et réglementations, les températures de fumée à l'état propre et autres valeurs de fumée. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 24 La présence de la ou des personnes concernées est indispensable pour la remise conforme du produit. REMARQUE Un dégagement d'eau de condensation pendant la première phase de chauffage n'indique pas un défaut de fonctionnement. r Conseil : disposer éventuellement des chiffons. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 25 Il est possible de remplir le silo s'il y a encore suffisamment de combustible dans le silo (tête du mélangeur complètement recouverte de combustible / bras du mélangeur non déployés). r Charger du combustible par l'ouverture de remplissage B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 26 Fermer toutes les ouvertures du silo de façon à les rendre étanches à la poussière. r Souffler le combustible dans le silo B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 27 Si la tête du mélangeur est déjà découverte et que les bras du mélangeur /lames de ressort sont sortis, il faut les recouvrir de combustible résiduel dans le silo et les rentrer. Effectuer ces travaux à temps avant la date de remplissage convenue. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 28 Si le silo est entièrement vide et qu'il ne reste plus de combustible à répartir à la main : r Contacter Froling et ne remplir le silo de combustible qu'après avoir consulté Froling B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 29 4.3 Allumage de l'alimentation électrique r Activer l'interrupteur principal. Ä Tous les composants de la chaudière sont sous tension. Ä Une fois le démarrage du système de la commande effectué, la chaudière est opérationnelle. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 30 Ü "Modification du mode de fonctionnement de la chaudière" [} 38] Icônes d'affichage pour l'utilisation de froling-connect Ü "Icônes d'affichage de froling-connect/commande à distance" [} 32] Capteur de luminosité pour l'ajustement automatique de la luminosité de l'écran B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 31 Les paramètres peuvent être modifiés en les touchant (liste de sélection ou pavé numérique) Accès aux menus du système. Affichage du menu en fonction du niveau utilisateur et de la configuration Retour au niveau de menu supérieur. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 32 Ä Dans la zone inférieure, l'état de la connexion s'affiche (connecté, désactivé, …) REMARQUE ! La description détaillée de l'état de connexion et de l'élimination des erreurs est donnée dans le mode d'emploi de « froeling-connect » B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 33 à droite ou à gauche. Appuyer sur l'onglet correspondant pour procéder à des réglages dans les menus. Icône Onglet État Températures Horaires Service Réglages généraux Calorimètre solaire B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 34 « validation » La plage horaire définie est reprise pour tous les jours de la semaine sélectionnés. Une plage horaire déjà reprise se supprime en appuyant sur l'icône de « corbeille » à côté. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 35 Première mise en marche : Paramétrage de la langue, du numéro du fabricant, de la date et de l'heure Connect : Réglage des paramètres requis côté chaudière pour l'utilisation de « froeling- connect.com » (adresse IP, mot de passe d'affichage, ...) B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 36 Affichage de la charge du processeur (CPU) et de la mémoire vive (RAM) en pourcentage 1. Avec cette sélection, deux carreaux sont assemblés, ce qui permet de réduire le nombre maximal de zones d'informations ! B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 37 En cas d'utilisation de plus de deux sondes d'accumulateur, un affichage d'informations est possible avec les températures d'accumulateur conformément au nombre de sondes. L'illustration a lieu via un affichage d'informations déroulant sur deux surfaces. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 38 ECS sont alimentés en chaleur conformément aux périodes de chauffage définies. REMARQUE ! La description détaillée des modes de fonctionnement de la chaudière se trouve dans le mode d'emploi fourni avec la commande de chaudière. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 39 Appuyer sur l'icône de « charge supplémentaire » Ä Une charge unique du préparateur ECS démarre. Quand la température de consigne définie pour le préparateur ECS est atteinte, la charge s'arrête et l'icône passe sur « Automatique ». B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 40 (Ü "Modifier une plage horaire" [} 34]), le mode Abaissement est actif et la température de départ calculée est réduite de la valeur réglable « Diminution de la température de départ en mode Abaissement ». B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 41 (voir Fig. 3) Figure 1 Figure 2 Figure 3 La courbe de chauffe peut être ajustée en fonction de la situation en appuyant sur « + » ou « - » à une température extérieure de +/-10 °C. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 42 5 °C sur un circuit haute température, et de plus de 3 °C sur un circuit basse température. Après la modification, patienter quelques jours et procéder à d'autres ajustements en fonction du confort obtenu ! B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 43 Abaissement Le circuit de chauffage est régulé sur la continu température d'abaissement définie, jusqu'à l'activation d'un autre mode de fonctionnement/d'une autre fonction. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 44 être choisies librement. Pour la désignation, 20 caractères maximum sont disponibles. r Dans le menu système, naviguer jusqu'au menu « Installation » et ouvrir le sous-menu « Renommage » r Appuyer sur le composant souhaité et renommer avec le clavier B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 45 Si la date de début définie se situe dans l'avenir, elle est suivie de l'icône verte de « valise ». Si l'heure de début définie dans le programme Vacances est atteinte, la chaudière commute sur le mode de fonctionnement « Vacances » B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 46 [} 32]), la chaudière peut être allumée et éteinte sur le tableau de commande. Commande à distance de la chaudière Commande à distance de la chaudière activée désactivée r Activer/Désactiver la chaudière en appuyant sur l'état de fonctionnement actuel B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 47 Ä Les composants alimentés par le boîtier de commande sont hors tension. Ä ATTENTION : Le boîtier de commande d'extension alimenté par son propre câble reste sous tension ! REMARQUE ! La fonction hors gel n'est plus active. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 48 Déverrouiller le cendrier à l'aide du levier de fixation et l'extraire de la chaudière r Fermer le couvercle à charnière sur le cendrier Ä Veiller à ce que le couvercle à charnière s'enclenche. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 49 Ä Le croissant de lune (1) de la barre de support doit être orienté à l'opposé du cendrier Ä Le cendrier peut à présent être transporté jusqu'au lieu de vidage B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 50 Ä Si l'un des deux compartiments est plein à plus de deux tiers, vider le cendrier r Poser le couvercle sur le cendrier et le refermer à l'aide des fermetures de serrage latérales B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 51 Fonctionnement de l'installation | 4 r Déverrouiller le cendrier à l'aide du levier de fixation et l'extraire de la chaudière r Fermer les deux ouvertures sur l'arrière du cendrier avec des tôles à coulisse B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 52 Éteindre la chaudière et la laisser refroidir pendant au moins 1 heure avant le début des travaux REMARQUE Nous conseillons de tenir un carnet d'entretien selon l'ÖNORM M7510 ou la directive technique pour la prévention des incendies (TRVB). B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 53 Brosse de nettoyage 53x53x110 pour le nettoyage des ressorts WOS Non compris dans la livraison : Clé plate ou polygonale 13 mm Jeu de tournevis (cruciforme, à fente, Torx T20, T25, T30) Balayette ou brosse de nettoyage Aspirateur à cendres B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 54 En cas de fluctuations de pression importantes : r Faire contrôler le vase d'expansion par un spécialiste. Contrôle de la soupape de sécurité thermique (à partir du modèle T4e 130) r Vérifier l'étanchéité de la soupape de sécurité. Ä Le tuyau de trop-plein ne doit pas goutter.
- Page 55 Lors de l'exécution de travaux sur la chaudière, toujours porter des gants de protection. r Ne manipuler la chaudière qu'avec les poignées prévues à cet effet. r Suivre les procédures suivantes pour le début et la fin des travaux d'inspection et de nettoyage. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 56 Ä Une fois le nettoyage automatique effectué, la chaudière passe en état de fonctionnement « Chaudière ARRET » Lubrification du roulement du chargeur [~1000 hf/tous les six mois] r Lubrifier le roulement du chargeur avec trois courses de presse à graisse par raccord de graissage B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 57 Ouvrir la porte isolante et retirer le cendrier r Ouvrir la porte de la chambre de combustion en tournant l'hexagone (90°) Ä Utiliser la clé 6 pans fournie (A – 13 mm) B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 58 Fermer la porte de la chambre de combustion en tournant l'hexagone (90°) Ä A – Encoches dans le bouchon à vis à la verticale : Porte ouverte Ä B – Encoches dans le bouchon à vis à l'horizontale : Porte fermée B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 59 Nettoyer l'ensemble du collecteur de fumées avec l'aspirateur à cendres r Nettoyer les ressorts WOS avec une brosse de nettoyage des deux côtés de la tôle intérieure REMARQUE ! Les ressorts WOS ne doivent pas être déposés pour le nettoyage ! B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 60 5 | Entretien de l'installation Nettoyer le canal RGF sur la T4e 20-250 [~2500 hf/tous les ans] Les étapes suivantes du nettoyage du canal RGF sont illustrées sur une T4e 45-60. Pour toutes les autres puissances, procéder de la même façon par analogie.
- Page 61 Entretien de l'installation | 5 Nettoyer le canal RGF sur la T4e 300-350 [~2500 hf/tous les ans] r Démonter la plaque arrière centrale r Démonter le couvercle, incl. le clapet d'air et le servomoteur r Nettoyer le canal RGF (A) avec précaution à l'aide d'une brosse de nettoyage et éliminer les dépôts dans le conduit d'air (B)
- Page 62 Brancher le câble de raccordement du ventilateur d'extraction Contrôler le clapet du régulateur de tirage [~2500 hf/tous les ans] r Vérifier la manœuvrabilité du clapet du régulateur de tirage. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 63 électrostatique de particules r En cas de dépôts visibles de plus de 5 mm, nettoyer le conduit de fumée conformément aux instructions du fabricant du séparateur électrostatique de particules B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 64 être respectées. Dans ce contexte, nous attirons l'attention sur le fait qu'en Autriche, les installations industrielles d'une puissance calorifique nominale de 50 kW et plus doivent être contrôlées tous les ans, conformément à la réglementation sur les systèmes de combustion. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 65 REMARQUE ! Les petites fissures et déformations légères de la grille de combustion sont sans conséquence sur le fonctionnement. En présence de grandes fissures ou de cassures dans la grille, celle-ci doit être remplacée. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 66 REMARQUE ! Il est possible de monter un kit de grille pour combustibles spéciaux. Sur la T4e 80-180, une notice de transformation est fournie avec le kit de grille. r Desserrer le raccord sur la grille et retirer la grille par le haut r Si besoin, déposer le marchepied du canal de chargement...
- Page 67 Ajuster la grille en déplaçant l'excentrique de serrage (I) pour qu'il reste un écart d'env. 3 mm entre la grille d'alimentation (G) et la grille basculante (H) r Fixer la position avec des vis (J) B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 68 Ä ATTENTION ! Ne pas souffler d'air comprimé dans la boîte de mesure de dépression ! La boîte de mesure pourrait être endommagée. r Après nettoyage, remonter la ligne de mesure Selon la version : connecteur « - » (A) ou « HI » (B) B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 69 80 : r Déposer par le haut le couvercle isolant arrière et rabattre l'isolation thermique vers l'avant r Desserrer les vis de ressort et rabattre le couvercle de l'échangeur de chaleur vers l'avant B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 70 ▪ Ne pas nettoyer la sonde lambda en soufflant de l’air comprimé ▪ Ne pas utiliser de détergent chimique (nettoyant de frein, etc.) ▪ Manipuler la sonde lambda avec précaution, ne pas la « tapoter » ni la nettoyer avec une brosse métallique B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 71 Ä ATTENTION : Veiller particulièrement à l'électrode (C) ! À partir du type de chaudière 80 : r Dévisser les vis extérieures sur le couvercle et retirer toute l'unité avec précaution Ä ATTENTION : Veiller particulièrement aux électrodes (C) ! B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 72 Nettoyage des tuyaux de l'échangeur de chaleur Sur une chaudière sans électrofiltre : r Démonter le cache inférieur de la chambre d'inversion du côté du chargeur r Démonter le couvercle qui se trouve derrière B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 73 Insérer les ressorts WOS avec la découpe ronde vers le bas dans les tuyaux de l'échangeur de chaleur Ä Pousser alors la tôle intérieure des ressorts jusqu'en butée dans la fente (A) B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 74 Relever le levier et le fixer à l'alésage souhaité de la console (C) avec la goupille fendue et la goupille à ressort EFFET : Plus le ressort est serré, moins le nettoyage des tuyaux WOS est puissant, la force est amortie. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 75 Fixer le levier de serrage (A) à l'alésage souhaité de la console (B) avec la goupille à ressort et la goupille fendue EFFET : Plus le ressort est serré, plus le nettoyage des tuyaux WOS est puissant, la force est accrue. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 76 Fixer le levier de serrage à l'alésage souhaité de la console (C) avec une goupille à ressort et une goupille fendue EFFET : Plus les ressorts sont serrés, plus le nettoyage des tuyaux WOS est puissant, la force est accrue. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 77 Retirer la rondelle, le pignon, la bague d'écartement et la clavette r Tirer le motoréducteur et la butée de l'arbre r Desserrer les vis du chargeur et retirer le marchepied par le haut B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 78 Ä Le chapeau de palier est expulsé du boîtier r Extraire le chapeau de palier et son rotor du boîtier r Démonter les tranchants du rotor et les remplacer par des tranchants neufs B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 79 Ä Gros effort nécessaire ou rotation impossible : déposer une tôle d'écartement derrière la contre-lame r Répéter la procédure jusqu'à pouvoir faire tourner le rotor REMARQUE ! Montage de tous les composants dans l'ordre inverse B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 80 5 | Entretien de l'installation 5.4.7 Nettoyage du canal RGF sur la T4e 300-350 Ü "Nettoyer le canal REMARQUE ! Pour le démontage du clapet d'air, voir le chapitre RGF sur la T4e 300-350 [~2500 hf/tous les ans]" [} 61]. r Démonter le couvercle d'entretien sous le conduit d'air r Démonter le fixe-rapide au niveau de la vis de décendrage et tirer le motoréducteur...
- Page 81 Allumer la chaudière en appuyant sur « Chaudière MARCHE » Ä Le mode automatique est activé. L'installation de chauffage est régulée en mode automatique par la commande selon le mode de fonctionnement réglé B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 82 (Autriche) ou aux prescriptions légales du pays concerné. r Les matériaux recyclables triés et nettoyés peuvent être apportés à un centre de recyclage. r La chambre de combustion doit être éliminée comme déchets de chantier. B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 83 Dès que la température baisse en dessous de 75 °C environ, il est possible de déverrouiller mécaniquement le STB. r Dévisser le capuchon du STB r Déverrouiller le STB en faisant pression avec le tournevis B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 84 Il peut être ouvert en appuyant sur le défaut indiqué r Le défaut présent est affiché dans l'onglet « Message » r Toucher l'onglet « Remède » pour afficher les causes possibles ainsi que les procédures à suivre afin de les supprimer B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 85 Appuyer à nouveau sur le symbole d'arrêt ainsi que sur la confirmation de lecture de tous les défauts permet de revenir à l'écran de base Ä La chaudière est dans le mode de fonctionnement réglé au préalable B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 86 B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 87 B1560624_fr | Mode d'emploi Chaudière à bois déchiqueté T4e...
- Page 88 Adresse du fabricant Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0 +39 (0) 471 060460 +33 (0) 388 193 269 info@froeling.com...
