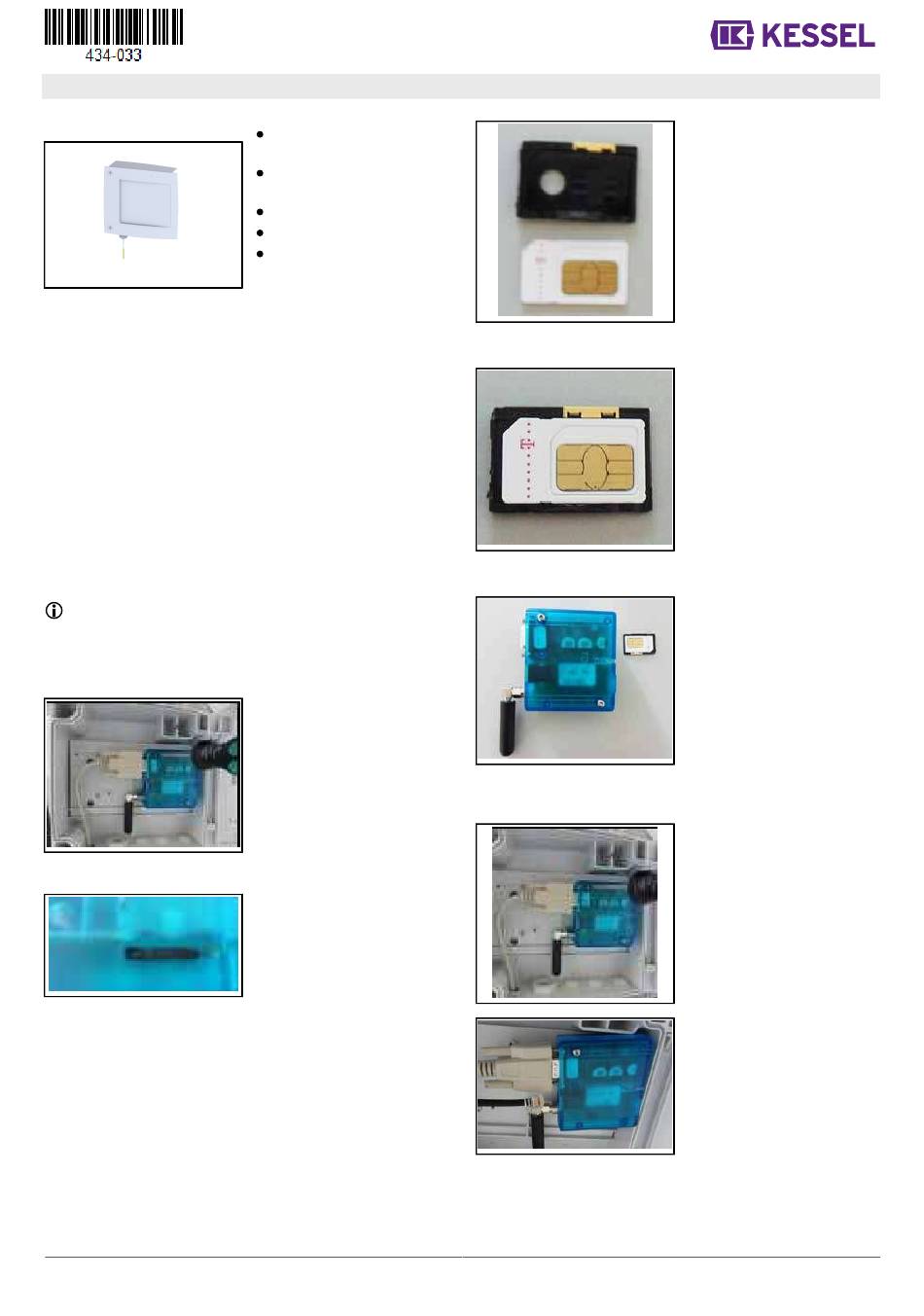

Installationsblatt zu KESSEL TeleControl Modem
Lieferumfang
Nicht im Lieferumfang enthalten aber für die Funktion
notwendig:
SIM-Karte zur Datenfernübertragung eines Mobilfunkbetreibers
Erste Schritte vor Installation und Inbetriebnahme:
Hinweis Funkverbindung:
Die Signalstärke von Funksignalen nimmt mit zunehmendem
Abstand vom Sender ab. Die Gesamtreichweite ist begrenzt.
Verschiedene Einflussfaktoren wirken dämpfend auf Funkwel-
len, z. B. Wandstärke und Material, Raumgeometrie und Volu-
men, Art und Anbringung des Empfangsgerätes. Die Eigen-
schaften des Funksignals müssen vor dem Einbau geprüft und
abgeglichen werden. Die KESSEL SE + Co. KG kann keine
Haftung für Ausfälle oder Schwankungen im Mobilfunknetz
übernehmen.
PIN-Abfrage der SIM-Karte abstellen, sicherstellen, dass
SIM-Karte aktiv ist und über ein Guthaben verfügt.
1. Einlegen der SIM-Karte
434-033
Gehäuse TeleControl
Modem
Modem (eingebaut im
Gehäuse)
Netzstecker
Bohrschablone
Befestigungsset bestehend
aus vier Schrauben inklu-
sive vier Wanddübel
Dazu vor Beginn der Installa-
tion mit einem Torx-Schrau-
bendreher TX10 das Schaltge-
rät mit den beiden Schrauben
von der Montageplatte lösen
Der SIM-Karten-Träger (rechte
Seite des Modems) kann
durch Drücken der gelben
Auswurföffnung aus der Vor-
richtung gelöst werden. Dies
geht z.B. mit einem Kuge
lschreiber oder einer Büro-
klammer.
Vers.: 1
Die SIM-Karte in den vorge-
sehenen SIM-Karten-Träger
eingelegen und den SIM-Kar-
ten-Träger dann wieder in das
Modem einfügen.
Abb. 1: 1
Abb. 2: 2
Abb. 3: 3
Das Modem mit den beiden
Schrauben wieder an die Mon-
tageplatte befestigen, sowie
das Netzteil mit dem Modem
und der Spannungsversorgung
verbinden.
2024-08
1 / 28
