IMPORTANT SAFETY INSTRUCTIONS - SAVE THESE INSTRUCTIONS
Thank you for choosing a Sanus Systems VisionMount™ VMSA wall mount.

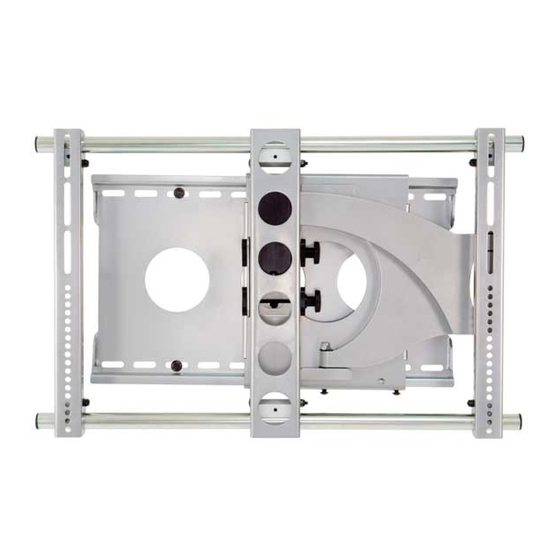

The VMAA26 is designed to mount LCD flat panels weighing up to 60 kg (130
lb) to a vertical wall. It is a full motion mount that allows the TV to roll ±6°, tilt
+5° to -15°, swivel ±90°, and extend 65 cm (25.75") from the wall.
CAUTION:
frame walls only! The wall must be capable of supporting up to five times the
weight of the monitor and mount combined. If you have any doubts about
the ability of the wall to support the monitor, contact Customer Service, or a
qualified contractor.
INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ –
FR
CONSERVEZ CES INSTRUCTIONS
Merci d'avoir choisi un support mural VisionMount™ VMSA de Sanus Systems.
Le modèle VMSA est conçu pour installer sur un mur vertical un écran plat
ACL pesant jusqu'à 60 kg (130 lb). Ce support est multidirectionnel il permet
d'incliner le téléviseur entre +5° et -15°. Il est également possible de l'éloigner
de 65 cm (25.75 po) du mur, de le faire pivoter de ±90° et de le tourner de ± 6°.
ATTENTION:
.
les murs à chevrons en bois! Le mur doit pouvoir supporter jusqu'à cinq fois
le poids de l'ensemble moniteur et support. En cas de doute sur les capacités
du mur à supporter le moniteur, prenez contact avec le service clientèle ou un
artisan qualifié.
DE
WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF
Vielen Dank, dass Sie sich für eine VMSA-Wandhalterung von Sanus Systems
VisionMount™ entschieden haben. Die VMSA kann LCD-Flachbildschirme
mit einem Gewicht bis zu 60 kg an eine vertikale Wand anbringen. Es handelt
sich um eine vollbewegliche Halterung, mit der Sie Ihren Fernseher um ±6°
querneigen, um +5° bis -15° neigen, um ±90° schwenken und um 65 cm
(25.75) Zoll von der Wand abziehen können.
VORSICHT:
in Holzstiftwänden ausgelegt! Die Wand muss das fünffache Gewicht der aus
Monitor und Halterung bestehenden Kombination tragen können. Falls Sie
Zweifel darüber haben, ob die Wand den Monitor trägt, setzen Sie sich bitte mit
dem Kundendienst von Sanus Systems oder einem qualifizierten Unternehmer
in Verbindung.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD – CONSERVE ESTAS
ES
INSTRUCCIONES
Gracias por elegir un soporte mural VMSA VisionMount™ de Sanus Systems. El
VMSA está diseñado para montar paneles planos LCD que pesen hasta 60 kg
(130 lb) a un muro vertical. Es un soporte con movimiento total que permite
al televisor un balanceo de ±6°, una inclinación desde +5° hasta -15°, una
rotación de ±90°, y extenderse 65 cm (25.75") desde el muro.
PRECAUCIÓN:
Americas: 800-359-5520 • 651-484-7988 • info@sanus.com • www.sanus.com
Europe, Middle East, and Africa: 31 (0) 40 26 68 619 • sanus.europe@sanus.com • www.sanus.com
Asia Pacific: 86 755 8996 9226 • 800 999 6688 (mainland China only) • sanus.ap@milestone.com • www.sanus.com
©2008 Milestone AV Technologies. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
VMAA26
This product is designed for use in wood
Ce produit n'est conçu que pour
Dieses Produkt ist zum Gebrauch nur
Este producto está previsto
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA
(6901-170017 <00>)
para usar solamente sobre tabiques con montantes de madera. El tabique tiene
que ser capaz de soportar hasta cinco veces el peso del monitor y el soporte
combinados. Si tiene alguna duda sobre si la pared será capaz de soportar el
monitor, póngase en contacto con el servicio de atención al cliente de Sanus
Systems System o consulte a un técnico cualificado.
PT
INSTRUÇÕES DE SEGURANÇA IMPORTANTES – GUARDE ESTAS
INSTRUÇÕES
Obrigado por escolher um suporte de parede VMSA Sanus Systems
VisionMount™. O VMSA foi projetado para suporte de painéis LCD planos
com peso até 60 kg em uma parede vertical. Trata-se de um suporte com
movimento total, que permite à TV giro de ±6°, inclinação de +5° a -15°,
rotação de ±90°e extensão de d 25.75" (65 cm) da parede.
ATENÇÃO:
exclusivo em estruturas de madeira! A parede deve ser capaz de suportar cinco
vezes o peso do monitor acrescido do peso do material de montagem de
parede. Se tiver dúvidas sobre a capacidade da parede para suportar o monitor,
por favor contacte o Centro de Atendimento ao Cliente da Sanus Systems ou
consulte um técnico de instalações.
NL
BELANGRIJKE VEILIGHEIDSINSTRUCTIES – BEWAAR DEZE GOED
Bedankt voor uw keuze voor een Sanus Systems VisionMount™ VMSA-
wandbevestiging. De VMSA is ontworpen voor het monteren van LCD-
flatpanels met een gewicht tot 60 kg op een verticale muur. Het is een
wandmontage voor een Full Motion TV die het de TV mogelijk maakt om ±6°
te rollen, +5° tot -15° te zwenken, ±90° te kantelen , 65 cm (25.75") van de
muur te komen.
LET OP:
houten wanden! De wand moet in staat zijn vijf maal het gecombineerde
gewicht van de monitor plus de muursteun te dragen. Heeft u twijfels hierover,
neem dan contact op met de afdeling Customer Service van Sanus Systems, of
met een erkend aannemer.
IT
ISTRUZIONI DI SICUREZZA IMPORTANTI - CONSERVARE CON CURA
QUESTE ISTRUZIONI
Grazie per aver scelto un supporto a parete Sanus Systems VisionMount™
VMSA. Il supporto VMSA è progettato per montare schermi LCD a pannello
piatto con peso fino a 60 kg (130 libbre) su una parete verticale. Si tratta di
un supporto con movimento completo che permette al televisore un rollio di
±6°, inclinazione da +5° a -15°, rotazione di ±90° ed estensione di 65 cm (25.75
pollici) dalla parete.
PRECAUZIONE:
usato esclusivamente su montante in legno! La parete deve essere in grado
di sopportare fino a cinque volte il peso del monitor combinato al supporto a
muro. In presenza di dubbio sulla capacità della parete di sopportare il moni-
tor, contattare l'Assistenza Clienti di Sanus Systems o rivolgersi a una persona
qualificata.
Este produto foi desenhado para uso
Dit product is alleen geschikt voor gebruik op
Prodotto destinato a essere
