7.
Installation.
•
Outre le manuel d'utilisation, le CD de documentation contient
également le document EK266*8 relatif aux « Instructions
de sécurité ».
Avant d'effectuer toute action sur l'équipement concernant
l'installation ou la mise en service, le changement de lieu, la
configuration ou la manipulation de toute sorte, vous devriez
les lire attentivement.
Le respect des « Instructions de sécurité» est obli-
gatoire et l'utilisateur est légalement responsable
de son respect et de son application. Lisez-les attentivement
et suivez les étapes indiquées dans l'ordre établi.
•
Avant de procéder à l'installation ou à la mise en marche d'un
système, vérifiez que vous disposez à portée de main toutes
les informations nécessaires relatives à l'équipement. Dans le
cas contraire, veuillez en faire la demande.
Le manuel d'utilisation et les informations fournies, vous
servent de guide de référence, que vous devez conserver
pour pouvoir les consulter ultérieurement en cas de doutes.
•
Si vous ne comprenez pas une partie ou l'intégra-
lité des informations et, plus particulièrement,
celles relatives à la sécurité, veuillez ne pas procéder
aux travaux d'installation ou à la mise en marche, afin d'éviter
de vous exposez à un risque qui pourrait non seulement
compromettre votre sécurité ou celle d'autres per-
sonnes, mais également entraîner des lésions graves, voir
mortelles, ou provoquer des dommages à l'équipement
et/ou aux charges et à l'installation.
•
Les réglementations locales en matière d'électricité et
les éventuelles restrictions du site du client peuvent
annuler certaines des recommandations fournies dans les
manuels. En cas de divergences, veuillez observer les régle-
mentations locales en vigueur.
•
Vérifiez que les indications de la plaque signalétique, collée
à l'intérieur de la porte avant de l'équipement, satisfont aux
exigences de l'installation.
•
Le système est livré dans une armoire complètement fermée,
dotée d'une porte avant (PF) équipée de deux loquets à came
(CT) à clé (LL) triangulaire de 8 mm. D'autre types de ferme-
ture sont également disponibles sur demande : avec loquet à
clé (LL), d'ouverture rapide avec tirette type pommeau, avec
fente pour tournevis plat, ou de tirette rétractable avec loquet
à clé ou à came, avec ou sans verrouillage à clé (LL).
Vue de face armoire.
Armoire avec base 600 x 800.

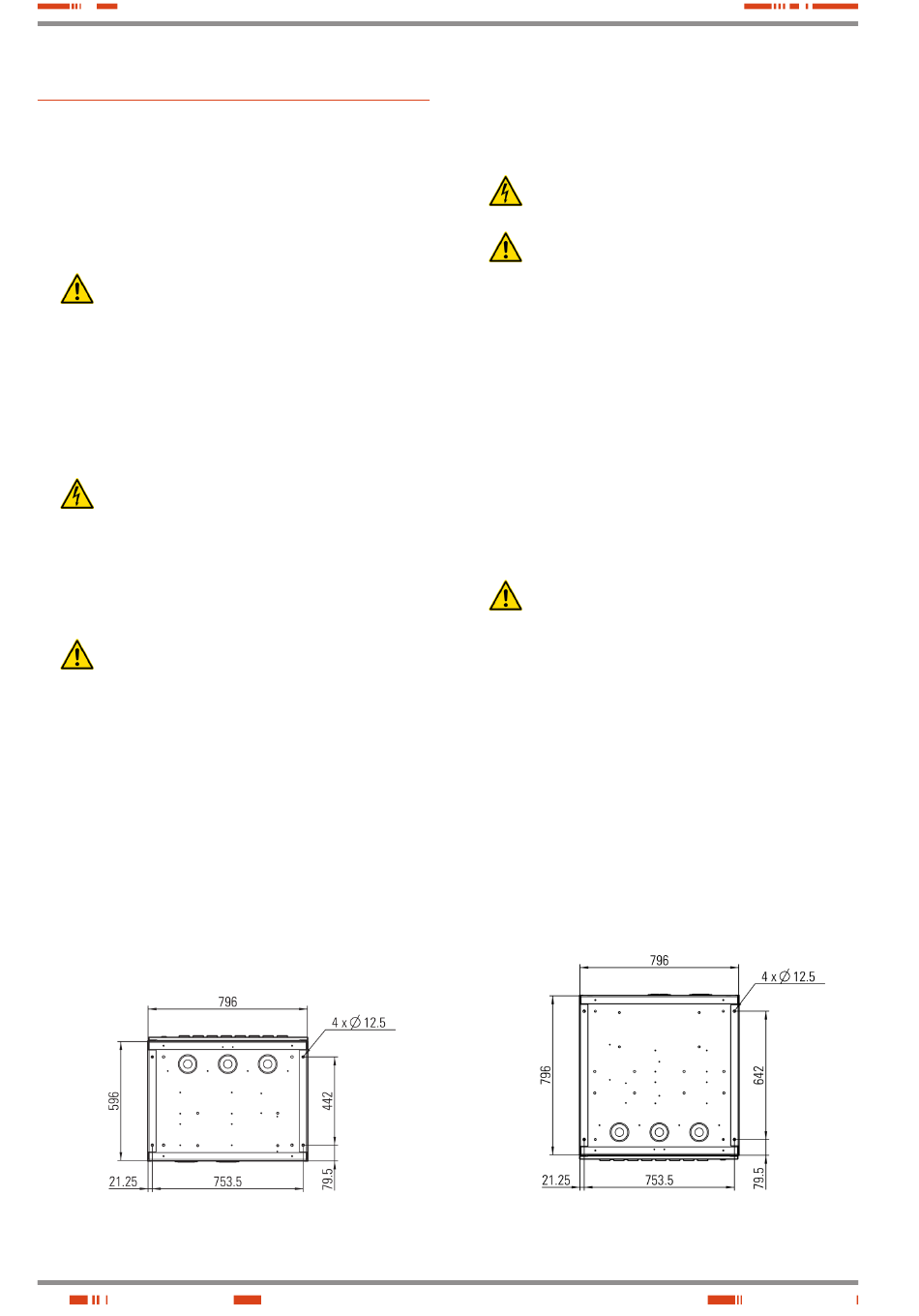

Fig. 12. Usinage base des armoires.
24
Le panneau de commande (PC) est fixé sur la porte avant
(PF), visible et accessible depuis l'extérieur, et servant d'in-
terface utilisateur. Il est nécessaire d'ouvrir pour effectuer les
opérations d'installation, de mise en marche ou de mainte-
nance, pour ce faire, déverrouillez les fermetures de la porte
(CT).
•
Une fois les travaux de connexion e/ou la mise en
marche terminés, veuillez remettre le(s) couvercle(s) en
place et fermer la porte avant.
•
Assurez-vous que la surface sur laquelle sera installé le
système est appropriée pour supporter le poids du sys-
tème et qu'elle est à niveau. Dans le cas contraire, la structure
métallique pourrait se voir soumise à des contraintes de torsion
mécaniques inutiles et dommageables.
Ces déformations peuvent entraîner des problèmes graves et
une situation dangereuse en fonction de leur degré, et ce, tout
particulièrement en ce qui concerne les armoires des redres-
seurs dans lesquelles sont installées les batteries et les ar-
moires des accumulateurs, car plus le poids qu'elles supportent
est élevé plus la structure est susceptible de souffrir.
Vous pouvez contrôler visuellement l'inclinaison de l'armoire
par rapport au sol et/ou des couvercles par rapport au plafond.
En sachant toutefois, que les problèmes d'inclinaison, bien
qu'importants, sont relativement moins néfastes que les dom-
mages que pourrait souffrir la structure.
•
Concernant les armoires à plateaux de batteries extractibles,
il s'avère nécessaire de les fixer sur une surface solide et sûre
(sol) :
Dans le cas contraire, il convient de souligner qu'au
moment d'ouvrir les plateaux de batteries l'armoire
risque de basculer vers l'avant et, par conséquent, d'exposer
l'opérateur à un risque de lésions. C'est pourquoi il est impé-
ratif d'apposer des avertissements, bien visibles, indi-
quant qu'il est obligatoire d'ancrer fermement l'armoire au
sol au moyen de dispositifs assurant la parfaite solidité et
stabilité de l'armoire, et ce, avant de procéder à l'installa-
tion des batteries.
Pour ce faire, suivez les instructions suivantes :
ˆ Effectuez les travaux nécessaires afin de disposer d'une
surface solide et à niveau, en prévoyant des points d'an-
crage dotés de goujons filetés M12 d'une longueur de file-
tage d'environ 3 cm.
Vous trouverez à la Fig. 12 une illustration de l'usinage de la
base des armoires de 600 x 800 mm et de 800 x 800 mm,
vue de dessous de l'armoire.
ˆ Placez l'armoire de l'équipement et/ou des batteries sur le
sol ou la surface usinée.
Vue de face armoire.
Armoire avec base 800 x 800.
