fente (RN) servant de canal d'acheminement pour introduire
les câbles, au lieu des cônes passe-murs (PR).
•
Fixez tous les câbles à la barre (BF) au moyen de brides
(AB), afin de les immobiliser et ainsi éviter qu'ils ne soient
exposés à des contraintes qui pourraient entraîner des faux
contacts, leur débranchement, etc., et, par conséquent, des
défaillances de l'équipement et/ou d'éventuels risques de
décharge électrique.
7.3.
Prise de terre, borne ou platine
(X5) et/ou (X5A).
•
Il est recommandé, et exigé par les réglementations ou
normes du pays que l'appareil soit mis à la terre.
Assurez-vous que toutes les charges connectées à l'équipe-
ment, sont mises à la terre au moyen d'un borne ou d'une
platine (X5). Le fait de ne pas limiter la mise à la terre de la
charge ou des charges sur cet unique point, peut entraîner
des boucles de retour à la terre qui, à leur tour, peuvent com-
promettre la qualité de l'énergie fournie.
Toutes les bornes identifiées comme étant de mise à la terre
(
), doivent être connectées entre-elles et à la terre de l'ar-
moire.
•
Dans le cas des modèles dont les batteries sont installées
dans une armoire séparée, connectez la borne ou la platina
(X5) de mise à la terre du redresseur à la borne (X5A) de terre
de liaison (
) de l'armoire des accumulateurs, au moyen du
câble de connexion des batteries, prévu à cet effet.
•
Le DC POWER-L peut être livré d'usine avec le positif
connecté à la terre, le négatif connecté à la terre ou flottant.
Le type de connexion est indiqué sur la plaque signalétique
et les étiquettes du bornier au moyen des signes « + » ou
« - », placés avant la valeur de la tension de sortie et qui vous
indique la polarité.
Il est essentiel de s'assurer que les charges connectées à
l'équipement correspondent à la polarité indiquée, dans le
cas contraire vous vous exposez à un risque et risquez d'en-
dommager l'installation et les équipements annexes.
Par défaut, sauf indication contraire, tous les équipements
sont à tension de sortie flottante.
•
Il est recommandé d'utiliser des câbles blindés pour
les communications et mettre à la terre le blindage via
la borne ou la platina (X5).
7.4.
Connexion du système à l'armoire
ou au groupe de batteries.
Bornes (X11) - (X12) et (X47) -
(X48).
•
Cette opération ne s'applique qu'à la connexion entre les
bornes des batteries d'un système et celles de l'armoire ou
des armoires, du banc de batteries, indépendamment du fait
que les batteries soient la propriété du client ou fournies avec
l'équipement.
Vous trouverez au paragraphe 7.1, toutes les instructions
relatives à l'installation physique de chaque élément installé
à l'intérieur de l'armoire du système ou des batteries.
•
Avant tout, vérifiez que toutes les protections ou sectionneurs
du système sont en position « Off », tout spécialement celui
des batteries de l'équipement (F/Q3) et son homologue (F/
Q8) de l'armoire des accumulateurs, si l'équipement est
26
équipé d'un groupe de batteries externe.
Dans la mesure où tous les fusibles des sectionneurs
sont livrés installés afin d'éviter de les perdre ou de les
égarer, il est essentiel de vérifier que tous les sectionneurs
sont ouverts (Off).
•
Connectez le faisceau de câbles, généralement fourni, entre
les bornes (X11) - (X12) du système et celles (X47) - (X48)
de l'armoire ou du banc de batteries, en veillant à respecter
non seulement les couleurs des câbles (rouge (+), noir (-) et
vert-jaune pour la mise à la terre de liaison (
lement la polarité indiquée sur l'étiquetage de l'équipement
(reportez-vous à la Fig. 13).
•
Concernant les systèmes dotés de plus d'une armoire/
banc de batteries, il est nécessaire de prendre en
compte la connexion en parallèle entre-elles et le système en
fonction de chaque cas particulier. Quoi qu'il en soit, reportez-
vous et respectez toujours le schéma des connexions des bat-
teries fourni avec la documentation.
Bornes des batteries dans
l'armoire du redresseur.

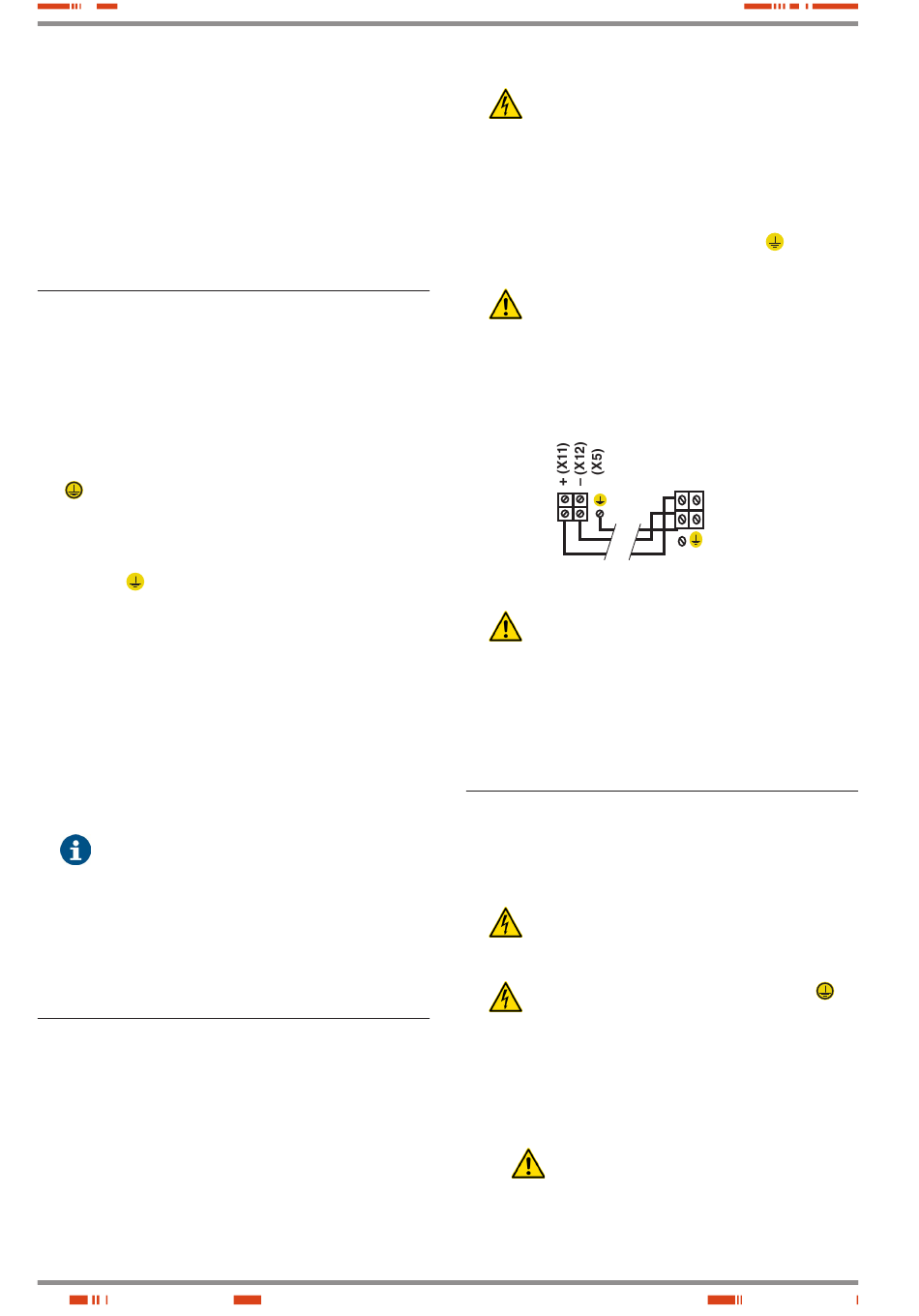

Fig. 13. Connexion du système à l'armoire de batteries.
•
Veillez à ne jamais mettre en marche le système sans
avoir préalablement connecté les batteries à l'équipe-
ment.
7.5.
Connexion au réseau principal CA.
Bornes (X1) y (X4) ou (X1), (X2)
et (X3), pour monophasés ou
triphasés.
•
Avant tout, vérifiez que toutes les protections ou sectionneurs
du système sont en position « Off », tout spécialement celui
des batteries de l'équipement (F/Q3) et son homologue (F/
Q8) de l'armoire des accumulateurs, si l'équipement est
équipé d'un groupe de batteries externe.
Dans la mesure où tous les fusibles des sectionneurs
sont livrés installés afin d'éviter de les perdre ou de les
égarer, il est essentiel de vérifier que tous les sectionneurs
sont ouverts (Off).
•
Veillez à toujours connecter la mise à la terre (
l'équipement à la borne ou pletine (X5), avant de
mettre sous tension l'équipement.
•
Si vous disposez d'un équipement monophasé, connectez
les bornes des câbles d'alimentation aux bornes (X1) et (X4)
, ou les bornes (X1), (X2) et (X3) si vous disposez d'un équi-
pement triphasé, en veillant à respecter l'ordre de la phase
ou des phases et du neutre, comme il est indiqué sur l'étique-
tage du DC Power-L.
En cas de connexion de phases erronée, l'équipe-
ˆ
ment triphasé ne pourra pas fonctionner.
), mais éga-
Bornes des batteries dans
l'armoire des accumulateurs.
+ (X47)
– (48)
(X5A)
) de
