IMPORTANTE
Anote el número de serie de la unidad en el siguiente espacio
y consérvelo permanentemente. La placa del número de serie
se encuentra en la parte inferior de la unidad.
NÚMERO DE SERIE:
FECHA DE INSTALACIÓN:
TÉCNICO DE LA INSTALACIÓN:
LUGAR DE COMPRA:

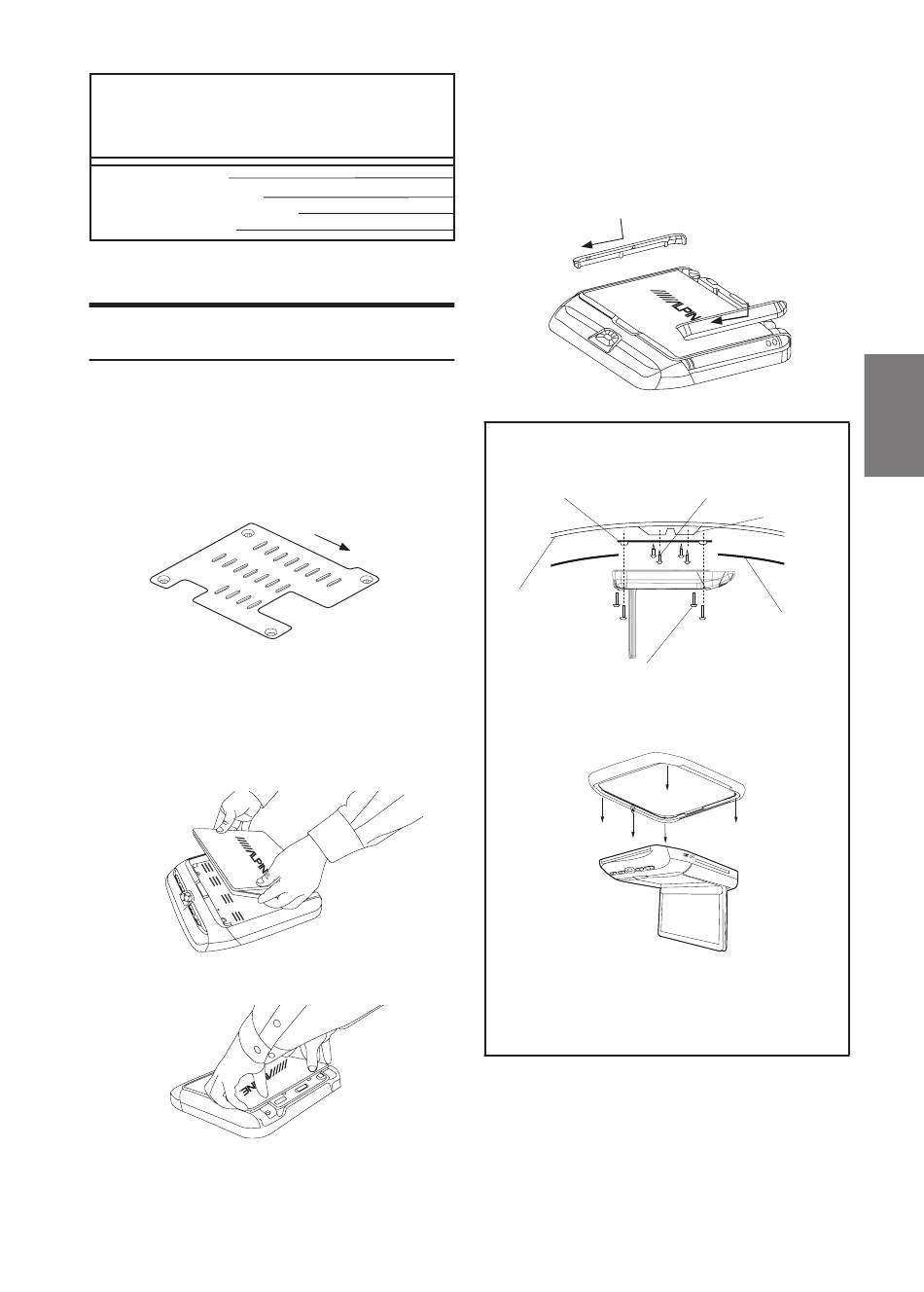

Instalación del DVD con pantalla para
toldo
1
Fije el soporte metálico de montaje al toldo.
Para sujetar el soporte al techo, se utilizan 4 tornillos.
El reborde sobresaliente de los orificios para los tornillos
debe estar orientado hacia abajo, es decir, en sentido
contrario al toldo. Asegúrese de fijar el soporte a la
estructura del techo que se encuentra por detrás del
tapizado, y tenga cuidado de evitar taladrar el techo del
vehículo.
2
Coloque la cubierta superior de color
intercambiable.
Abra la tapa de la pantalla.
Fije la cubierta a la pantalla desde la parte frontal (el lado
orientado hacia el botón de apertura del panel).
Presione los laterales de la cubierta hasta fijarlos en su lugar.
Cierre la tapa de la pantalla y presione la parte posterior de
la cubierta para colocarla en su lugar.
3
Coloque los dos paneles laterales de la cubierta de
color intercambiable.
Alinee e introduzca las guías de los paneles en las ranuras
de la carcasa de la pantalla.
Deslice la cubierta hacia los botones de control de la parte
frontal de la unidad hasta oír un chasquido y que la guía
quede fijada en su lugar. Debe oír un chasquido.
Opcional
Soporte de montaje
Frente
Techo del vehículo
Monte la moldura de ajuste antes de fijar el DVD
con pantalla para toldo al soporte metálico de
montaje.
La moldura de ajuste se utiliza para que la pantalla se adapte
a la forma del interior del toldo de su vehículo al instalarla.
Solicite más detalles al distribuidor de ALPINE.
Atornille la cubierta a la carcasa de la pantalla utilizando los
tornillos provistos.
Pijas M4
(no provistas:
su longitud depende del vehículo)
Montaje para el techo
Revestimiento
Tornillos de rosca M4 x 13 (4)
(provistos)
