esdec CLICKFIT EVO Manuel page 15

Passezàl'étape3.6.

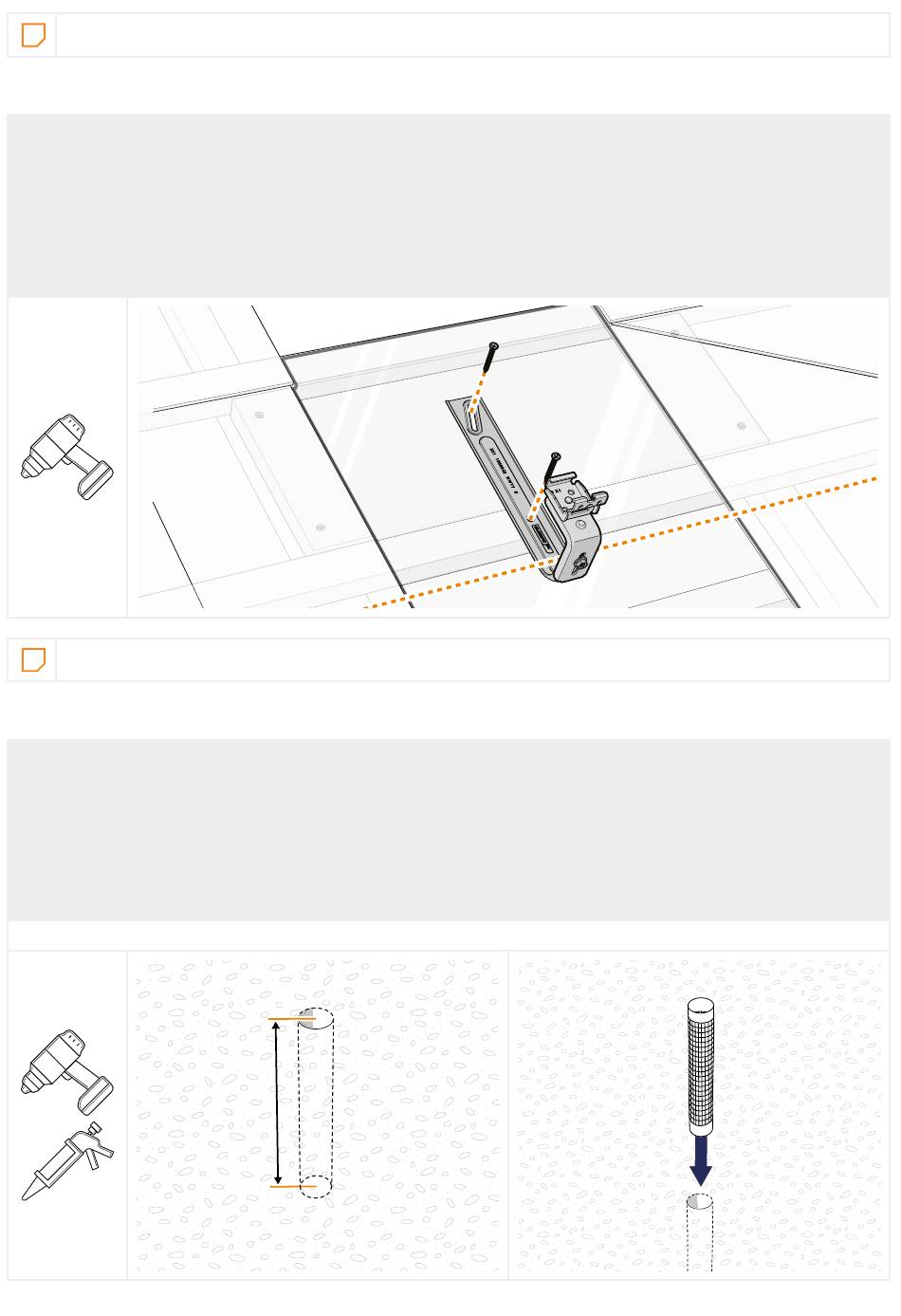

SITUATION C : SUR UN LITEAU ET UNE CALE EN BOIS
1 APPLIQUEZ UN MASTIC D'ÉLASTOMÈRE DE PREMIÈRE CATÉGORIE SUR LE DESSOUS DU CROCHET DE TOIT POUR
ASSURER L'ÉTANCHÉITÉ.
2 POSITIONNEZ LE CROCHET DE TOITURE POUR TOIT EN ARDOISE DE FAÇON À CE QU'IL N'INTERFÈRE PAS AVEC LES
ARDOISES SUPERPOSÉES.
3 MONTEZ UNE CALE (NON INCLUSE) ENTRE DEUX LATTES DE LA STRUCTURE DE TOIT, SOUS LE CROCHET DE TOIT
EN ARDOISE.
4 MONTEZ LE CROCHET DE TOITURE POUR TOIT EN ARDOISE SUR LE LITEAU ET LA CALE À L'AIDE DE DEUX VIS À TÊTE
FRAISÉE DE Ø 6 MM INSÉRÉES DANS LE TROU OBLONG ET LE TROU CENTRAL.
Passezàl'étape3.6.
SITUATION D : SUR DES PANNEAUX EN BOIS MASSIF / DU BÉTON
POUR DES PANNEAUX EN BOIS MASSIF :
1 POUR ÉVITER TOUT RISQUE DE FENDILLEMENT DU BOIS, ÉVITEZ DE PLACER LES VIS DANS LE MÊME SENS QUE LES
VEINES DU BOIS.
POUR UNE STRUCTURE PORTEUSE EN BÉTON :
1 PRÉPERCEZ LES TROUS DANS LE TOIT ET INSÉREZ LES CHEVILLES APPROPRIÉES (NON INCLUSES).
2 UTILISEZ UN ANCRAGE CHIMIQUE POUR FIXER LA VIS. CONSULTEZ LES CONSIGNES DU FOURNISSEUR DE
L'ANCRAGE CHIMIQUE AVANT DE COMMENCER.
Dégagezl'orificedeperçageetlazoneàproximitédesdécoupesdeperçage.
3
> 80 mm
15
