esdec Clickfit evo Mode D'emploi

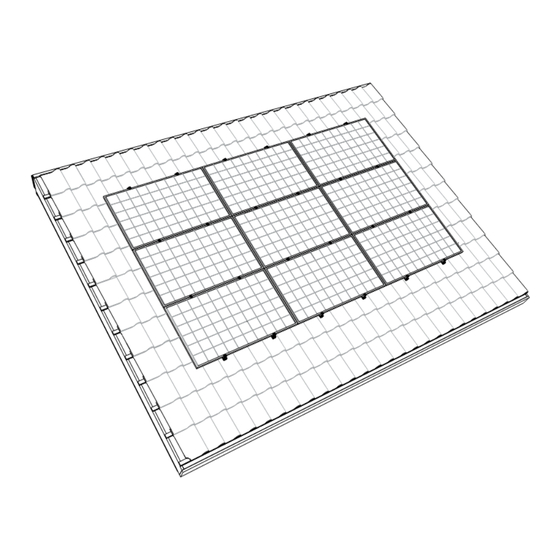

Système de montage sur toit en fibrociment configuration paysage
Masquer les pouces
Voir aussi pour Clickfit evo:
- Mode d'emploi (34 pages) ,
- Manuel (31 pages) ,
- Manuel (30 pages)
Manuels Connexes pour esdec Clickfit evo
Sommaire des Matières pour esdec Clickfit evo
- Page 1 MODE D’EMPLOI FR SYSTÈME DE MONTAGE SUR TOIT EN FIBROCIMENT CONFIGURATION PAYSAGE TOIT EN FIBROCIMENT www.esdec.com...
-
Page 2: Clause De Non-Responsabilité
être vériiés pour s’assurer de leur exhaustivité et de leur • Pente du toit: entre 15 et 60 degrés (35 degrés est optimal) actualité. Esdec BV se réserve le droit de modiier ce document sans préavis. Zone périphérique La distance des panneaux solaires à... -
Page 3: Fixation De Module & Embout Terminal
8. ClickFit EVO Raccord pour rail de montage 1008066 1008061 4B. ClickFit EVO Embout terminal sans ixation noir 1008066-B 5. ClickFit EVO Embout terminal gris (option) 9. ClickFit EVO Clip de câblage “optimizer ready” pour rail 1008060 de montage 1008062 5B. ClickFit EVO Embout terminal noir (option) 1008060-B... -
Page 4: Préparatifs Pour Le Montage
2 PRÉPARATIFS POUR LE MONTAGE 1 DÉTERMINER L’ÉTAT DU TOIT min. 30 cm assurez-vous que votre toit est en bon Attention: min. 30 cm état ! 2 POSITIONNER LES PANNEAUX SOLAIRES min. 30 cm Placez les panneaux solaires sur une Attention: surface de toit qui n’a pas d’ombre, l’ombre a un efet néfaste sur le rendement des panneaux solaires. -
Page 5: Installer Les Supports De Montage
4 INSTALLER LES SUPPORTS DE MONTAGE 1 PLACER LES SUPPORTS DE MONTAGE SUR LES PANNES max. 1,4 m 2/4B N’utilisez les vis des tôles de toiture (existantes) que dans les positions prescrites par le fournisseur de tôle ondulée. Aucune vis ne peut être ajoutée dans d’autres positions. Placez les supports sur le haut de l’onde et dans une panne. -
Page 6: Montage Des Rails
5 MONTAGE DES RAILS 1 PLACEZ LE RAIL SUR LE SUPPORT DE MONTAGE ET CLIQUEZ DESSUS POUR LE METTRE EN PLACE Cliquez! 1. Assurez-vous que le rail dépasse de 80-250 mm du dernier support de montage. 2. Posez d’abord le rail sur toute la longueur sur les supports, puis cliquez dessus. -
Page 7: Montage Du Premier Panneau Solaire
7 MONTAGE DU PREMIER PANNEAU SOLAIRE 1 FIXEZ LE PREMIER PANNEAU SOLAIRE SUR LES RAILS Cliquez sur les câbles dans le serre-câble et Attention: faites glisser le panneau jusqu’au bas du rail. 2 FIXEZ LA PINCE DU MODULE ET FAITES GLISSER LE SUPPORT DE LA PINCE D’EXTRÉMITÉ... -
Page 8: Assemblage De La Première Rangée Et De Plusieurs Rangées Les Unes À Côté Des Autres
RANGÉE POUR COMPLÉTER LE CHAMP Répétez les étapes 7 à 9 pour compléter les rangées. CLIQUEZ AVEC ESDEC RAPIDE Esdec Esdec développe, produit et livre depuis 2004 Londenstraat 16 FIABLE des systèmes de montage professionnels pour 7418 EE Deventer les panneaux solaires en toiture. ClickFit et Flat-...
