esdec CLICKFIT EVO Manuel page 14

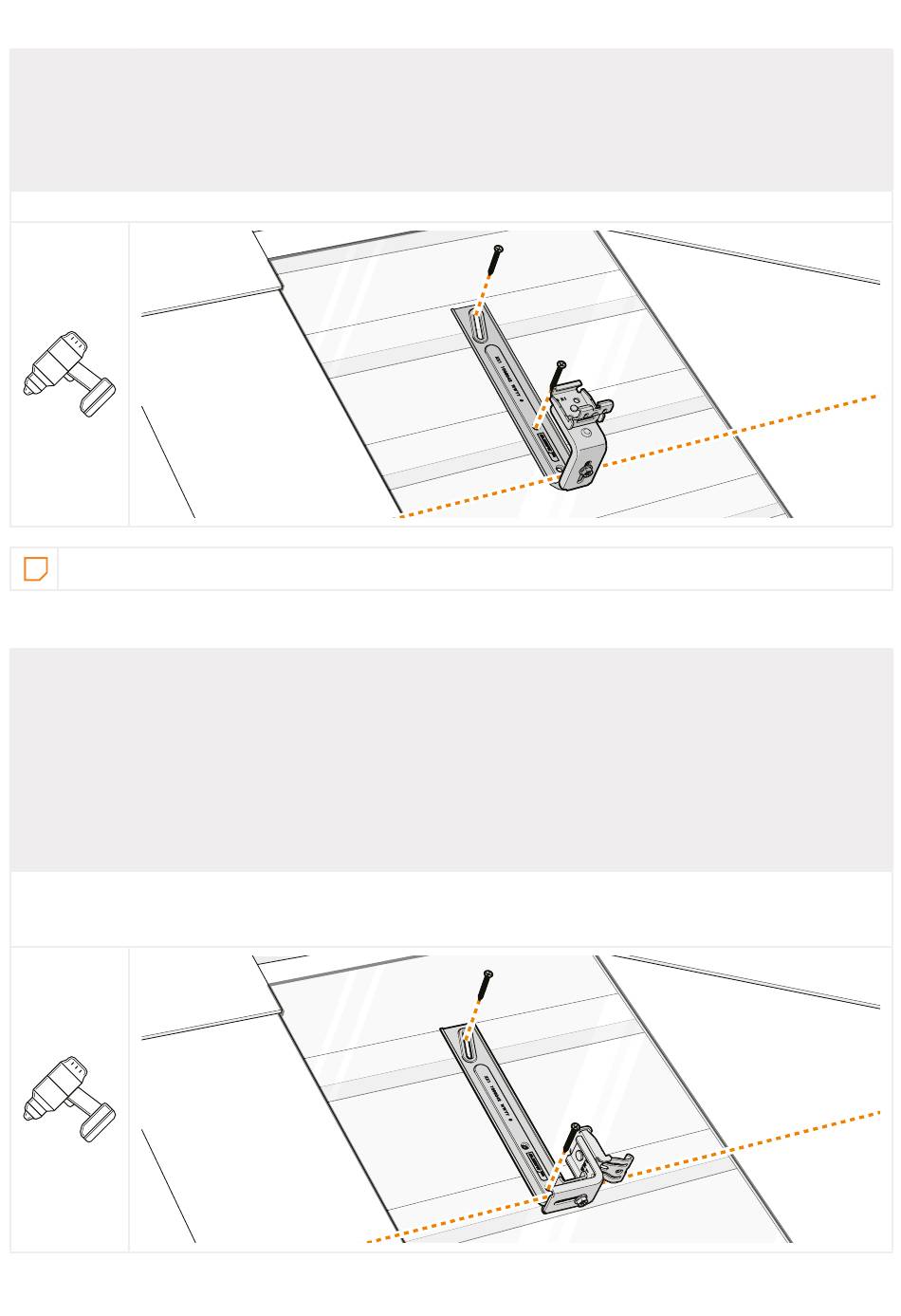

SITUATION A : SUR DEUX LITEAUX, EN UTILISANT LE TROU DU MILIEU
1 APPLIQUEZ UN MASTIC D'ÉLASTOMÈRE DE PREMIÈRE CATÉGORIE SUR LE DESSOUS DU CROCHET DE TOIT POUR
ASSURER L'ÉTANCHÉITÉ.
2 POSITIONNEZ LE CROCHET DE TOITURE POUR TOIT EN ARDOISE DE FAÇON À CE QU'IL N'INTERFÈRE PAS AVEC LES
ARDOISES SUPERPOSÉES.
3 MONTEZ LE CROCHET DE TOITURE POUR TOIT EN ARDOISE SUR LES LITEAUX À L'AIDE DE DEUX VIS À TÊTE FRAISÉE
DE Ø 6 MM INSÉRÉES DANS LE TROU OBLONG ET LE TROU CENTRAL.
Positionnez la vis supérieure le plus près possible du milieu du liteau.
4
Passezàl'étape3.6.
SITUATION B : SUR DEUX LITEAUX, EN UTILISANT LE TROU INFÉRIEUR
1 DESSERREZ LA VIS DU SUPPORT D'ALIGNEMENT À L'AIDE D'UN TOURNEVIS TORX TX30 OU D'UNE CLÉ H10.
2 TOURNEZ LE SUPPORT D'ALIGNEMENT LATÉRALEMENT AFIN DE POUVOIR ACCÉDER AU TROU INFÉRIEUR.
3 APPLIQUEZ UN MASTIC D'ÉLASTOMÈRE DE PREMIÈRE CATÉGORIE SUR LE DESSOUS DU CROCHET DE TOIT POUR
ASSURER L'ÉTANCHÉITÉ.
4 POSITIONNEZ LE CROCHET DE TOITURE POUR TOIT EN ARDOISE DE FAÇON À CE QU'IL N'INTERFÈRE PAS AVEC LES
ARDOISES SUPERPOSÉES.
5 MONTEZ LE CROCHET DE TOITURE POUR TOIT EN ARDOISE SUR LES LITEAUX À L'AIDE DE DEUX VIS À TÊTE FRAISÉE
DE Ø 6 MM INSÉRÉES DANS LE TROU OBLONG ET LE TROU INFÉRIEUR.
6 REMETTEZ LE SUPPORT D'ALIGNEMENT EN PLACE ET FIXEZ-LE À LA VERTICALE SUR LE CROCHET DE TOITURE POUR
TOIT EN ARDOISE. APPLIQUEZ UN COUPLE DE 9 NM.
Danscecas,lesupportd'alignementducrochetdetoiturepourtoitenardoisedoitêtretournélatéralementenvuede
4
safixation.
Positionnez la vis supérieure le plus près possible du milieu du liteau.
4
