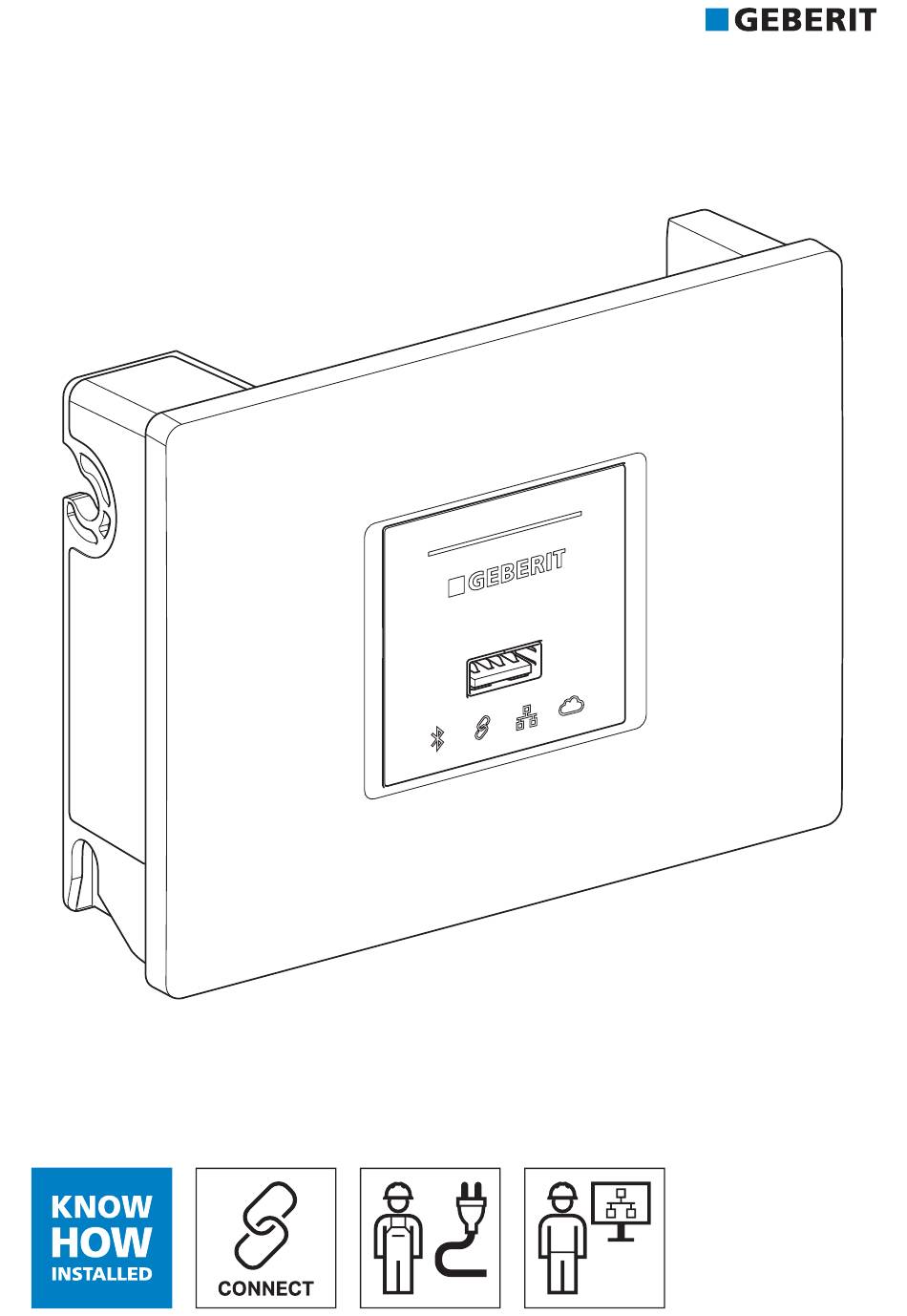

Page 1 GEBERIT CONNECT MANUEL DE SYSTÈME...
Page 3 Interfaces sans fil ........................4.1.8 Témoin lumineux........................4.1.9 Protocoles du système......................4.1.10 Montage ........................... Convertisseur de bus Geberit pour urinoirs et robinetteries de lavabos ........4.2.1 Caractéristiques techniques..................... 4.2.2 Témoin lumineux........................Convertisseur de bus Geberit avec bloc dʼalimentation intégré ..........4.3.1 Caractéristiques techniques.....................
Page 4 5.5.6 Raccordement des rinçages forcés hygiéniques Geberit HS50 ..........5.5.7 Raccordement des rinçages forcés hygiéniques Geberit HS30 et HS50 dans le réservoir à encastrer avec le convertisseur de bus Geberit............... 5.5.8 Raccordement des rinçages forcés hygiéniques Geberit HS50 dans le réservoir à encastrer avec bloc dʼalimentation externe....................
Page 5 7.6.2 Mise à jour du microprogramme avec les services cloud Geberit ........... 121 7.6.3 Séquence de LED lors de la mise à jour du microprogramme de la passerelle Geberit Gateway ........................... Éliminer les pannes........................122 Désactiver la connexion Bluetooth® ..................126 Mettre le système Geberit Connect hors service ..............
Page 6 Au sujet de ce document Finalité Ce manuel de système décrit la mise en réseau de tous les appareils Geberit Connect compatibles. Il contient toutes les informations nécessaires à la planification, à l’installation, à la mise en service et au fonctionnement.
Page 7 Type de modification Versions Ce document : 00 Microprogramme Geberit 01.07.2023 J. Vollenweider Nouveau document Gateway : 02 Application Geberit Control : 1.4 Passerelle Geberit Gateway : • Support WLAN Application Geberit Control : Ce document : 01 • Notifications par e-mail Microprogramme Geberit • Demande de service 20.11.2023 J. Vollenweider...
Page 8 Consignes de sécurité Lors de lʼutilisation des appareils Geberit Connect, les consignes de sécurité suivantes doivent être respectées : • La pose et le raccordement des câbles ne doivent être effectués que par des personnes qualifiées en électricité.
Page 9 La capacité de fonctionnement est assurée par la disponibilité des pièces détachées et par les mises à jour du microprogramme. La disponibilité des pièces détachées des appareils Geberit Connect est régie par les conditions générales de vente de la société de distribution Geberit concernée. La disponibilité...
Page 10 2 Sécurité 2.5 Personnes qualifiées impliquées Personnes qualifiées impliquées La planification, l’installation et la mise en service d’un système Geberit Connect ne doivent être effectuées que par des personnes qualifiées. Les personnes qualifiées suivantes sont typiquement impliquées : Activité Personne qualifiée Informations complémentaires...
Page 11 Activité Personne qualifiée Informations complémentaires Mise en service Associer les terminaux à la passerelle Personne qualifiée Geberit, Geberit Gateway via GEBUS ou installateur sanitaire Bluetooth®. Personne qualifiée Geberit, Effectuer les réglages des terminaux. installateur sanitaire → Voir « Mise en service », Personne qualifiée Geberit,...
Page 12 Geberit Gateway. L’application Geberit Control communique avec la passerelle Geberit Gateway via Bluetooth®. La marque Bluetooth® et ses logos sont la propriété de Bluetooth SIG, Inc. et sont utilisés par Geberit sous licence. BACnet est une marque de l’American Society of Heating, Refrigeration and Air-Conditioning Engineers (ASHRAE).
Page 13 3 Vue dʼensemble du système 3.2 Aperçu des composants Aperçu des composants Les composants suivants sont disponibles pour Geberit Connect : Catégorie Composant Description → Voir « Passerelle Passerelle Geberit Gateway Geberit Gateway », page 19. → Voir « Passerelle Boîtier de montage brut Geberit pour Geberit Gateway »,...
Page 14 • Capteurs de température Geberit pour GEBUS → Voir « Application Logiciel Application Geberit Control Geberit Control », page 37. 2 / 2 Les terminaux compatibles avec Geberit Connect sont marqués du logo Geberit Connect sur la plaque signalétique. 36028805569298699 © 04-2024 971.817.00.0(02)
Page 15 3 Vue dʼensemble du système 3.3 Applications Applications Les chapitres suivants décrivent différentes applications de la mise en réseau des terminaux Geberit Connect. 3.3.1 Hygiène de l’eau potable L’eau potable provient de différentes sources. Elle contient des nutriments, des minéraux, mais aussi des micro-organismes.
Page 16 Consignation de toutes les opérations de rinçage L’application Geberit Control permet de consulter toutes les opérations de rinçage des terminaux connectés à la passerelle Geberit Gateway. Il est ainsi possible de prouver à tout moment que l’hygiène de l’eau potable est maintenue.
Page 17 Consignation des températures et des débits volumiques Les capteurs de température et de débit volumique Geberit pour GEBUS permettent de contrôler les températures et les débits volumiques dans le système Geberit Connect. Le protocole des capteurs peut être consulté via l’application Geberit Control.
Page 18 L’exploitant souhaite mettre en œuvre ces exigences de la manière la plus économique et la plus efficace possible. Geberit Connect met à disposition les données et les fonctions nécessaires à cet effet, comme par exemple : • Activation du mode nettoyage pour tous les terminaux Geberit Connect dans une zone –...
Page 19 Composants du système Passerelle Geberit Gateway 4.1.1 Utilisation conforme La passerelle Geberit Gateway est destinée à la mise en réseau de terminaux Geberit Connect et à leur intégration dans des systèmes de niveau supérieur. 4.1.2 Consignes de sécurité Lors de l’utilisation de la passerelle Geberit Gateway, les consignes de sécurité suivantes doivent être respectées :...
Page 20 Port USB en façade Pairing Secret LED Cloud Plaque signalétique LED LAN/WLAN Bouton de pairage LED Connect Port LAN (Ethernet) LED Bluetooth® Antenne pour Bluetooth® et WLAN Raccordement électrique (110–240 V CA) LED Raccordement électrique Port pour bus Geberit (GEBUS) 36028805569298699 © 04-2024 971.817.00.0(02)
Page 21 4,3 cm 4.1.5 Déclaration de conformité UE simplifiée Le soussigné, Geberit International AG, déclare que lʼéquipement radioélectrique du type Geberit Gateway est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE peut être consulté sur le site : https://doc.geberit.com/ 971243000.pdf...
Page 22 4 Composants du système 4.1 Passerelle Geberit Gateway 4.1.7 Interfaces sans fil La passerelle Geberit Gateway dispose des interfaces sans fil suivantes : Interface Caractéristique Utilisation Pour communiquer avec l’application Geberit Control Technologie radio Bluetooth® Low Energy Bluetooth® Plage de fréquence 2400–2483,5 MHz...
Page 23 GEBUS ou Un ou plusieurs terminaux ont un microprogramme plus récent Bluetooth®) que la passerelle Geberit Gateway Nouveau terminal non attribué détecté • Court-circuit ou surcharge sur le GEBUS • Un ou plusieurs terminaux ne sont pas accessibles •...
Page 24 4.1 Passerelle Geberit Gateway 4.1.9 Protocoles du système La passerelle Geberit Gateway et les terminaux associés mettent à disposition différents protocoles et fichiers. Ceux-ci peuvent être consultés et téléchargés via l’application Geberit Control. Tableau 1: Protocoles pour la passerelle Geberit Gateway...
Page 25 (uniquement pour prouver la garantie de l’hygiène de l’eau • Gestion des potable les capteurs installations – Pour la détermination du volume d’eau GEBUS) rincé 2 / 2 → Voir « Fonctionnement individuel et fonctionnement connecté », page 57. 36028805569298699 © 04-2024 971.817.00.0(02)
Page 26 4.1 Passerelle Geberit Gateway 4.1.10 Montage La passerelle Geberit Gateway peut être montée dans un boîtier de montage brut encastré ou dans une armoire de commande. En cas de montage en apparent, il faut impérativement utiliser une armoire de commande afin de garantir la protection contre les contacts accidentels.
Page 27 Montage dans l’armoire de commande Illustration 7: Montage dans l’armoire de commande La passerelle Geberit Gateway peut être montée sur des rails DIN de 35 mm dans des armoires de commande en usage dans le commerce. Les armoires de commande en matière synthétique sont à...
Page 28 Une ouverture suffisamment grande doit être prévue pour les LED dans le couvercle de l’armoire de commande. Si l’ensemble de la passerelle Geberit Gateway doit être visible, il faut prévoir une ouverture d’une largeur de 8 unités de division. Illustration 9: Taille minimale des ouvertures dans le couvercle de l’armoire de commande Pour le raccordement des câbles GEBUS des terminaux Geberit à...
Page 29 • Urinoirs Geberit Preda, Selva et Tamina, à commande intégrée (convertisseur de bus Geberit, n° de réf. 116.370.00.1) Les convertisseurs de bus Geberit sont disponibles en tant qu’accessoires et sont montés à la place du bloc d’alimentation dans le module fonctionnel du terminal Geberit Connect. → Voir les instructions de montage 970.195.00.0...
Page 30 Geberit Connect dans l’élément d’installation. Le convertisseur de bus Geberit doit être raccordé au terminal Geberit Connect au niveau de la fiche rouge. Le convertisseur de bus Geberit nʼest pas compatible avec les anciens terminaux sans fiche rouge.
Page 31 Il est recommandé dʼutiliser un câble avec ces couleurs de conducteurs (câble GEBUS ou câble fourni sur place avec couleurs de conducteurs identiques). Les couleurs des conducteurs sont assorties aux couleurs du bornier dans le boîtier de montage brut Geberit, ce qui simplifie la recherche dʼerreurs.
Page 32 4.5 Bornier pour Geberit Gateway Bornier pour Geberit Gateway Le bornier sert de point de jonction pour relier les câbles GEBUS des différents terminaux Geberit Connect à la passerelle Geberit Gateway. Le bornier est inclus dans le boîtier de montage brut Geberit , An° de réf. 116.491.00.1. Pour le montage dans lʼarmoire de commande, le bornier est également disponible comme accessoire sous le n°...
Page 33 Terminaux Geberit Connect Les terminaux Geberit Connect suivants peuvent être utilisés avec Geberit Connect. Selon le terminal, la connexion à la passerelle Geberit Gateway se fait via GEBUS (directement ou via un convertisseur de bus Geberit) ou via Bluetooth®. Terminal Compatible avec Connexion à...
Page 34 • Capteurs de température Geberit pour GEBUS 2 / 2 Les terminaux Geberit Connect compatibles sont étiquetés avec le logo Geberit Connect sur la plaque signalétique. Accès avec l’application Geberit Control possible via GEBUS et Geberit Gateway 36028805569298699 © 04-2024 971.817.00.0(02)
Page 35 4.6 Terminaux Geberit Connect 4.6.1 Connexion des terminaux via GEBUS Le graphique suivant montre la connexion des terminaux Geberit Connect à la passerelle Geberit Gateway via GEBUS. L’alimentation électrique est assurée soit par GEBUS (24 V CC), soit par un bloc d’alimentation séparé.
Page 36 4.6.2 Connexion des terminaux via Bluetooth® Le graphique suivant montre la connexion des terminaux Geberit Connect à la passerelle Geberit Gateway via Bluetooth®. L’alimentation électrique est assurée soit par un bloc d’alimentation, soit par une pile, soit par un générateur électrique.
Page 37 4.7 Application Geberit Control Application Geberit Control L’application Geberit Control sert à la configuration et à l’utilisation des appareils dans le système Geberit Connect. La connexion aux appareils se fait via Bluetooth®. L’application Geberit Control est disponible gratuitement pour les appareils Android et iOS dans l’App Store correspondant.
Page 38 Les terminaux Geberit Connect tels que les robinetteries de lavabos, les commandes dʼurinoir ou les commandes de WC sont reliés à une passerelle Geberit Gateway soit via le câble de bus Geberit (GEBUS) soit via Bluetooth®. Un fonctionnement mixte avec des terminaux connectés via GEBUS et des terminaux connectés via Bluetooth®...
Page 39 Inconvénients : fiabilité réduite Recommandation : Raccorder les commandes de WC avec une topologie en étoile. Sur les éléments Geberit Duofix pour WC, le boîtier Power & Connect n’offre pas suffisamment d’espace pour raccorder en boucle le câble GEBUS et le câble d’alimentation électrique.
Page 40 • Respecter les spécifications pour câble GEBUS → Voir « Câble du bus Geberit (câble GEBUS) », page 31. • Longueur maximale du câble entre Geberit Gateway et le terminal le plus éloigné (tronçon A-B dans l’illustration de la page précédente) : 100 mètres • Ne pas connecter entre elles plusieurs passerelles Geberit Gateway viaGEBUS. Une seule passerelle Geberit Gateway est autorisée par système Geberit Connect.
Page 41 Passerelle Geberit Gateway • 30 terminaux maximum par passerelle Geberit Gateway en cas de connexion via GEBUS • 18 bornes de raccordement dans le boîtier de montage brut pour la passerelle Geberit Gateway, dont 1 pour la connexion à la passerelle Geberit Gateway •...
Page 42 • 10 terminaux maximum par passerelle Geberit Gateway en cas de connexion via Bluetooth® • Installer la passerelle Geberit Gateway dans une armoire de commande en matière synthétique afin de ne pas gêner la communication via Bluetooth®.
Page 43 Répartition des zones Lors de la mise en service, chaque terminal Geberit Connect est attribué à une zone. Il est recommandé de définir le zonage dès la planification. Le zonage est indépendant de la topologie et du type de connexion (GEBUS, Bluetooth®).
Page 44 5 Planification 5.4 Répartition des zones Exemple : représentation de la zone 2 dans l’exemple ci-dessus dans l’application Geberit Control WC hommes Commandes dʼurinoir Geberit Pos. : 1 Urinoirs Preda / Selva / Tamina FE040000328 Convertisseur FB000000218 Pos. : 2 Urinoirs Preda / Selva / Tamina...
Page 45 5 Planification 5.5 Connexion des terminaux à Geberit Gateway Connexion des terminaux à Geberit Gateway 5.5.1 Raccordement des robinetteries de lavabo Geberit types 185 / 186 GEBUS Impossible Connexion à Geberit Gateway Bluetooth® À partir de 2025 Alimentation électrique Secteur, pile ou générateur électrique Compatible avec l’application...
Page 46 Geberit Position des conduites dʼalimentation En option, il est également possible dʼutiliser des robinetteries de lavabo alimentées par piles ou par générateur. La connexion à la passerelle Geberit Gateway nʼest alors possible que via Bluetooth®. 36028805569298699 © 04-2024 971.817.00.0(02)
Page 47 5.5.3 Raccordement des commandes dʼurinoir Geberit à déclenchement électronique du rinçage, avec plaque de fermeture de type 01 / 10 / 30 / 50 • Avec le câble du bus Geberit via le convertisseur de bus Geberit GEBUS Connexion à...
