Module de ventilation pour extraction d'air vicié ou introduction d'ai neuf (52 pages)
Sommaire des Matières pour ViM KSDR ECOWATT 48
Page 1

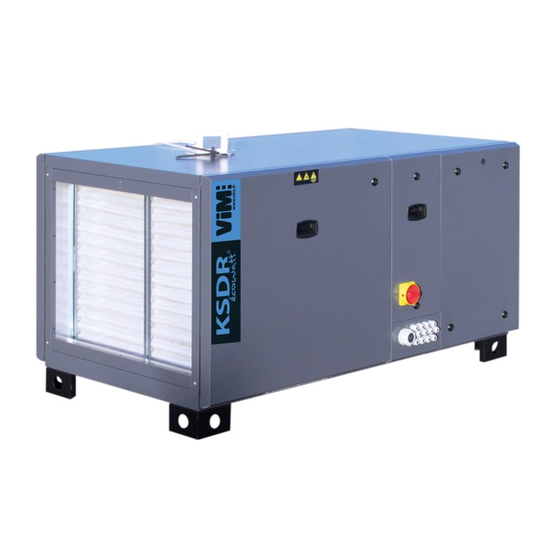

ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION KSDR ECOWATT ® 48 / 88 / 120 / 160 / 200 Régulation CORRIGO ETD Centrale de traitement d'air simple flux Mise en service VIM sav@vim.fr NT00000499-KSDR-ECOWATT-ETD-48-88-120-160-200-FR-240205...
Page 3
Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. La déclaration CE, tout comme la notice est téléchargeable depuis le site internet www.vim.fr. Avant d'installer et d'utiliser ce produit, lire attentivement ces instructions qui contiennent d'importantes indications pour votre sécurité...
Page 4
à l'article 133-3 du Code du commerce émettre des réserves écrites sur le récépissé du trans- porteur et les confirmer dans les 72 heures par lettre recommandée avec un double à destination de VIM. La réception sans réserve du matériel prive l'Acheteur de tout recours ultérieur contre nous.
Page 5
Sont exclus de notre garantie, les défauts liés à une utilisation anormale ou non conforme aux préconisa- tions de nos notices, les défectuosités constatées par suite d’usure normale, les incidents provoqués par la négligence, le défaut de surveillance ou d’entretien, les défectuosités dues à la mauvaise installation des appareils ou aux mauvaises conditions de stockage avant montage.
Page 6
équipé de ® ® l'option ASR - Consulter la notice "NT00000579-SYSTEME-ASR-ECOWATT" disponible sur www.vim.fr • Régulation de température par automate CORRIGO intégrée spécifique VIM. Communicante Modbus sur port RS485 et Bacnet IP sur port TCP/IP. • Commande tactile déportée ETD incluse (câble de 10 m).
Page 7
KSDR ECOWATT ® 1 Préfiltre Sens du ux d’air 2 Filtre 3 Motoventilateur 4 Platine de régulation 5 Sonde de T° d'air neuf 6 Sonde de T° de soufflage Registre interne pour protection antigel des batteries et/ou pour application article CH 38 ErP. Servo-moteur 24V tout ou rien avec ressort de rappel monté...
Page 8
KSDR ECOWATT 160 - 200 ® Sens du ux d’air 1 Préfiltre 7 Isolant toit 2 Filtre 8 Isolant fond Registre interne placé derrière la régulation, pour 3 Motoventilateur protection antigel des batteries et/ou pour application 4 Platine de régulation article CH 38 ErP.
Page 9
2.3 Synoptiques fonctionnels KSDR ECOWATT avec batterie à détente directe (EX) ® Sou age air neuf Aspiration air neuf Groupe Kit DX Sonde de T° soufflage M5 Registre air neuf (accessoire) DX Batterie à détente directe Sonde de pression différentielle Fl1 Filtre air neuf Sonde de T°...
Page 10
KSDR ECOWATT avec batterie électrique (EI) ® Aspiration air neuf Sou age air neuf Bat1 Triac ETD2 Sonde de T° soufflage M1 Moto-ventilateur DP1 Dépressostat filtre air neuf Sonde de T° air neuf M5 Registre air neuf (accessoire) DP3 Mesure de débit Fl1 Filtre air neuf Bat1 Batterie électrique Régulateur Corrigo...
Page 11
KSDR ECOWATT® avec batterie à eau (ECF / ERC) Aspiration air neuf Sou age air neuf Bat1 Bat2 Pr10 ETD2 Sonde de T° soufflage M5 Registre air neuf (accessoire) DP3 Mesure de débit Batterie eau chaude /eau Sonde de T° air neuf M6 Vanne motorisée Bat1 réversible...
Page 12
: 258kg CORRIGO Bat Eau chaude+froide CTA General data 3~ 400V - 50/60 Hz I Nom / RC = 2.3 A 1.5k W www.vim.fr Q Nom = 4800m Made in France Motor data U = 3~ 400V - 50/60 Hz...
Page 15
Dans le cas d’utilisation d’un chariot élévateur / transpalette, utiliser des fourches assez longues pour ne pas enfoncer le panneau inférieur et éviter le basculement. Positionner les fourches suffisamment basses pour ne pas endommager les portes. Levage avec un chariot élévateur Levage à...
Page 16
Pieds Les unités sont livrées avec des pieds ou des traverses selon les modèles. Les pieds supports doivent impérativement reposer sur l’ensemble de la surface de contact. KSDR ECOWATT ® Détail Y Ø11 KSDR ECOWATT 88 / 120 ® Taille A (mm) 67,5 KSDR ECOWATT...
Page 17
3.5 Ouverture des portes L'ouverture des porte se fait par des verrous quart de tour actionnés par une clé Allen taille 8 mm. Pour les tailles 48, 88 et 120, les portes se posent dans une rainure inférieure avant d'être maitenues par leurs verrous.
Page 18
RACCORDEMENT HYDRAULIQUE ET FLUIDE 4.1 Raccordement des batteries à eau 504423-Etiquette-Marquage-batteries-eau-190114 Batterie Eau à Gauche Batterie Eau à droite 2 modèles - Format 50 x 50 mm Batterie à eau Batterie à eau Batterie Eau à Gauche Étiquettes Batterie Eau à droite Pantone 108 raccordement à...
Page 19
Caractéristiques du thermostat change over ROUGE (+24VDC) • Sortie Contact inverseur 240 V~, 3 A • Le contact permute sous 15°C ± 4 °C (mode froid) et au dessus de 30°C ± 4 °C NOIR (borne 27) (mode chaud) • Fixation par ressort sur la tuyauterie •...
Page 20
4.2 Raccordement des batteries à détente directe Batterie 2 circuits EX Gauche La batterie à détente directe a 2 cir- cuits imbriqués : • 1 circuit : Collecteur C1 et Dé- tenteur D1 extérieurs, • 2 circuit : Collecteur C2 et Dé- tenteur D2 centraux.
Page 21
Le raccordement des caissons au réseau aéraulique se fait sur leurs cadres d’aspiration ou de soufflage. Des brides lisses pour raccordements rectangulaires ou circulaires, à fixer sur les écrous à sertir des cadres d’aspiration ou de soufflage des caissons sont disponibles. 5.2 KSDR EI avec batterie électrique - Position de la sonde de gaine au soufflage Au soufflage, prévoir une distance droite sans variation de section ni coude égale à...
Page 22
CH - Auvent sans registre CHR - Auvent avec registre Tailles 48 - 88 - 120 - 160 - 200 Tailles 48 et 88 Le CHR est à commander suivant la servitude du KSDR associée. 5.3.3 Sonde de pression différentielle – Fonctionnement en COP (Pression Constante) Raccordement électrique sur le coffret voir "6.6 Schémas de raccordement éléments externes (exemples)", page 30.
Page 23
CARACTERISTIQUES ET RACCORDEMENTS ÉLECTRIQUES 6.1 Raccordements Les câbles d'alimentation ou de raccordements des accessoires doivent passer par les presse-étoupes prévus sur le panneau en façade. Pour les tailles 160 et 200, le raccordement électrique entre les deux modules s'effectue par les connecteurs rapides. KSDR ECOWATT EI-EIX avec batterie électrique Pour les tailles 48 à...
Page 24
KSDR ECOWATT 160 - 200 ® Raccordement mécanique Pilotage du Registre Pilotage du Registre et électrique des caissons. Type ERP - CH 38 Air sou é Air neuf Alimentation du module ventilateur Alimentation dimensionnée pour registre motorisé intégré le module batterie électrique KSDR ECOWATT 160 - 200 ®...
Page 25
KSDR ECOWATT EC-EF-ER-ECF-EG-EGC avec batterie à eau Tailles 48 et 88 : registres motorisés disponibles en accessoires. • Montage à l'aspiration pour protection antigel des batteries à eau. • Montage au soufflage pour répondre à l'article CH 38 des ERP. Tailles 120 à...
Page 26
6.2 Caractéristiques électriques Ventilateur(s) Batterie électrique Unité complète Nombre Vitesse Modèle absorbée Intensité d'épingles Tension Intensité Tension P totale Intensité maxi absorbée maxi (A)(*) (kW) (tr/min) (kW) (W)(*) puissance KSDR 48 EI Tri 400V 2 140 1 000 3x3kW Tri 400V 13,0 KSDR 48 EI Tri 400V...
Page 28
Câble (code 132389) Régulateur CORRIGO Télécommande ETD 2012-06-26 14:02 21.4°C Ext. Disp. 2500 m Port N°1 Port N°2 Réseau Réseau NOIR Run mode : On Modbus Modbus Alarm : n°1 Ventilate Port N°3 BLANC Réseau JAUNE TCP/IP MARRON TCP/IP 6.5 Platine électrique interne - Description et raccordement Platine KSDR Platine KSDR Composition du boitier CORRIGO...
Page 29
Raccordement KM1 à 7 Unité en fonctionnement ( Marche sou age) Commande A1/A2 Commande GV Voyant lumineux Commande Registre air neuf Relais débrochable Synthèse Alarmes Les bornes 11/12/14 sont disponibles pour le Commande Etage 3 raccordement des Batt. Electrique accessoires. Commande Etage 2 Batt.
Page 30
Tableaux entrées – sorties (bornier / signal / variable / fonction) Bornier Variable KSDR 48 - 88 - 120 - 160 - 200 Entrée analogique 1-Gnd AI 1 Sonde de T° soufflage 3-Gnd AI 2 Libre / sonde de reprise 5-Gnd AI 3 Libre / sonde de T°...
Page 31
Composants pour réguler le mode ventilation Composants principaux CAV - VAV Servo-moteur de registre air neuf LF 24 S et LF 24 A (*) G0/GND Noir Jaune Rouge +24VDC Fdc A et B Capteur pression interne 0-3000Pa G0/GND Signal +24VDC 0-10v Capteur pression externe 0-800 Pa...
Page 32
La CTA est livrée pour un fonctionnement en mode CAV, à débit constant, mesuré par son capteur de pression interne. Pour un fonctionnement en mode VAV, à débit variable, il faut ajouter une sonde (hygrométrie, CO2) qui permettra à la CTA de réguler en fonction du signal reçu pour atteindre le point de consigne renseigné. Pour un fonctionnement en mode COP, il faut installer un capteur de pression externe 0-800Pa (cf.
Page 33
Entrée pour signal externe d'incendie Fonctionnement avec un système DAD - registre incendie au soufflage registre Incendie avec servomoteur à ressort de rappel BDG1 OX-08 : Bornes absentes pour les unités avec batteries à eau BREA DAD S4 T1 Les DAD et capteurs sont en accessoires. La régulation est configurée pour recevoir un contact d'incendie.
Page 34
6.7 Raccordement des accessoires en régulation de température avec batterie interne Pour une régulation en fonction d'une température ambiante, une sonde de température d’ambiance TG- R5/PT1000 (accessoire) doit être rajoutée sur les bornes 3 et G0. Les sondes de soufflage et d'air neuf doivent rester branchées dans tous les cas.
Page 35
REGULATION - ANALYSE FONCTIONNELLE 7.1 Principaux éléments de la régulation RÉGULATION CORRIGO ÉLÉMENTS PRINCIPAUX - Interrupteur général de proximité sur coffret de régulation en façade - Régulateur et bornier de raccordement intégrés à l'unité et accessibles dans le coffret en façade - Sonde de température d'aspiration air neuf TGK3 PT1000 - Sonde de température de soufflage TGK3 PT1000 - Sonde de température antigel TGA1 PT1000 (EC - ER - ECF)
Page 36
7.2 Régulation des débits La gestion des débits des ventilateurs peut être réalisée selon 3 modes de pilotage : CAV, VAV, COP. Quel que soit le mode sélectionné, chaque pavillon d’aspiration de ventilateur est équipé d’une prise de pression et raccordé à un capteur de pression. Les débits résultants des mesures de pression sont calcu- lés par le régulateur, en fonction d’un facteur K spécifique à...
Page 37
7.2.3 Fonctionnement à pression constante (COP) Mode conseillé en configuration multi zone, pour des applications à débit variable avec dispositifs de modulation des débits installés au niveau du réseau. Mode de régulation non compatible avec une batterie à détente directe (configuration EX ou EIX).
Page 38
• Régulation de soufflage avec contrôle de la température de reprise : La température de reprise est maintenue à la valeur de consigne par une régulation en cascade de la température de reprise et de la température de soufflage. La valeur de la température soufflage est générée en fonction de l’écart entre le point de consigne de température et la valeur de tempé- rature mesurée par la sonde de température de reprise.
Page 39
Du groupe DX vers le CORRIGO Dégivrage du groupe L'entrée digitale DI 01-21 permet de réduire le débit de la centrale pendant la phase de dégivrage du groupe à détente directe. Ce débit réduit est le débit Petite Vitesse, diminué d'une valeur de décalage paramétrable avec l'ETD, valeur réglée par défaut à...
Page 40
Modification de consigne de température 1 Température mesurée 2 Consigne de température 3 Augmentation de la consigne 4 Diminution de la consigne Note : plage de modification autorisée de la température de consigne : 0-30°. Modification des paramètres : appui 3 secondes sur la touche Le premier chiffre clignote, utiliser les flèches pour sélectionner la valeur, valider par...
Page 41
7.5 Protection antigel de la batterie eau chaude - Modèles EC-ECF-ER Les batteries eau chaude ou réversibles disposent d’une sonde de température d’eau « Sonde de protec- tion antigel » TGA1 PT1000 installée sur le réseau de sortie d’eau et raccordé au régulateur sur la borne AI3.
Page 42
Séquence d’arrêt • Arrêt du chauffage électrique (modèle EI) • Arrêt du/des ventilateur(s) après temporisation : - Ventilateur(s) : temporisation 0s (modifiable) - Modèle EI avec batterie électrique : temporisation 120s (modifiable) • Fermeture du registre d’air neuf (accessoire) • Mise en mode veille - Contrôle actif de la température d’eau sur les batteries eau chaude 7.8 Horloge et programmation horaire Le régulateur possède plusieurs horloges permettant la programmation individuelle de : Débit réduit, Débit...
Page 43
Niveaux d'autorité et mots de passe : • Niveau utilisateur > pas de mot de passe Accès aux fonctions marche/arrêt - auto ou PV/GV et augmentation de la température de consigne (± 3°C) • Niveau Opérateur > mot de passe 1111 Accès en lecture et en écriture aux réglages et paramètres.
Page 44
Fonctionnalités du niveau Opérateur : paramétrage de fonctionnement de la centrale, ventilateur, bat- terie, console, lecture des défauts… Ecran principal : Ecran menu : Sélection des modes Mode de réglage 2012-06-26 14:02 Menu de fontionnement : Mode ventilation 21.4°C paramètrage installateur 25 00 m3 /h Etat du système : Marche Accéder aux menus...
Page 45
8.3 Paramétrages principaux 8.3.1 Sélection des vitesses selon le mode de fonctionnement CAV, débit constant, VAV, débit variable, COP, pression constante. Sélection de l’écran précédent : Paramètrage installateur Sélection de l’écran suivant : Mode de réglage Mode ventilation Fonctionnement à débit Mode ventilation constant (CAV) Fonctionnement à...
Page 46
Menu CAV Appuyer sur l'icone paramétrage du menu principal Menu paramétrage - Accès avec mot de passe Sortir Paramètrage CAV sou age "1111" du menu Choix du mode de ventilation CAV Mode de 8000 m3/h Grande vitesse ventilation Petite vitesse 4000 m3/h Sélection et paramétrage des débits Petite Vitesse de nuit...
Page 47
Menu COP Appuyer sur l'icone paramétrage du menu principal Depuis l'écran de la télécommande ETD, on indiquera sur quel réseau est placé le capteur de pression (Voir § "5.3.3 Sonde de pression différentielle – Fonctionnement en COP (Pression Constante)", page 22).
Page 48
Maintien d’une température ambiante ou de reprise constante Le soufflage est régulé en cascade avec la température ambiante ou de reprise. Cliquer sur paramètrage L’écart entre la température ambiante ou de reprise et le point de consigne détermine la température de soufflage. Une sonde d'ambiance ou de reprise doit être ajoutée. Cliquer sur mode La régulation répond à...
Page 49
Pour accéder aux champs presser la touche de validation (un curseur apparait). Puis avec les flèches pour changer la valeur. Une fois la valeur obtenue, presser à nouveau la touche de validation. Une fois tous les champs saisis à la dernière validation le curseur disparait. Réglage horaires Heure/Date Heure: hh:mm Date: aaaa:mm:jj...
Page 50
8.4.3 Contrôle des entrées/sorties Mode de fonctionnement Mode de fonctionnement Paramètres avancés Régul. Température Con g. actuelle Régul. ventilation Historique alarmes Centrale Simple ux Réglage horaires Entrées / Sorties 2015-10-12 Système : Fonct. normal C:2.,0C/R: 17.8C SIGNIFICATION DES ENTREES ET SORTIES : AI=Analogue Input=entrée analogique AI1 : 18.9T°AS AI1 : sonde de température de sou age...
Page 51
8.4.4 Mesure des débit et pression d’air - Contrôle du facteur K Le ventilateur de la KSDR ECOWATT est équipé d'un capteur de pression ® différentiel, raccordé à la régulation. KSDR ECOWATT 48 à 200 = 0 - 3000 Pa et un signal de 0.5 - 4.5 Vdc. ®...
Page 52
Pour changer les caractéristiques de la sonde de pression : Régul. Température Paramètres avancés Régul. ventilation Centrale Simple ux Réglage horaires 2016-01-10 Droits d’accès System : Fonct. normal Entrer mot de passe Entrer C:19.5C/R: 20.0C Quitter du niveau d’autoris. Souhaité : **** Changer mot de passe Niveau actuel : Aucun Entrer mot de passe...
Page 53
8.4.5 Lire les messsages d'alarme Utilisation pour lire le message de l’alarme signalée sur l’écran principal et programmation de l’horloge Paramètrage avancé Ecran principal : Sélection de l’écran précédent : Paramètres avancés 2012-06-26 14:02 Flèches de navigation Centrale Simple Flux 21.4°C 2012-11-12 dans le menu :...
Page 54
MODBUS IP sur port TCP/IP TCP/IP Le régulateur CORRIGO dispose d’un port de communication TCP/IP (Prise RJ45) permettant le raccordement à un réseau TCP/IP. Ce port est par défaut dédié à la communication Modbus IP. Entrer mot de passe Régul. Température Paramètres avancés du niveau d’autoris.
Page 55
Table MODBUS simplifiée La liste simplifiée Modbus ci-dessous regroupe les données les plus couramment utilisées en supervision. L'ensemble de ces points peut être obtenu pour toutes les unités équipées de régulations Corrigo. Les informations disponibles seront toutefois dépendantes de la configuration du chantier (modes de fonction- nement ou options choisis, montage /cablage etc..).
Page 56
Read/ Fonction Type Registre Description Valeurs acceptés Write LECTURE DES TEMPERATURES Lecture de la température de soufflage Température de Input register Valeur : -999...+999 signifiant -999…999 soufflage -99,0...+99,0°C Lecture de la température de reprise d'air Température de vicié Input register -999…999 reprise Valeur : -999...+999 signifiant...
Page 57
9.2 Connexion à un Gestion Technique Centralisée (GTC) en langage BACnet BACnet MS/TP sur port 2 – RS485 Le régulateur CORRIGO dispose de 2 ports de communication RS485 (à utiliser avec un câble STP), le port 2 est par défaut dédié à la communication BACnet MS/TP, mais la fonction doit être activée pour pouvoir fonctionner.
Page 58
BACnet IP sur port TCP/IP TCP/IP Le régulateur CORRIGO dispose d’un port de communication TCP/IP (Prise RJ45) permettant le raccordement à un réseau TCP/IP. Ce port doit être configuré pour pouvoir communiquer en BACnet IP (BACnet TCP/IP ou Modbus TCP/IP) Activation du BACnet IP Entrer mot de passe Régul.
Page 59
§ "1.2 Consignes de sécurité", page 4. En France métropolitaine cette prestation peut être assurée par VIM et ses prestataires qualifiés. Nous contacter. Elle ne peut intervenir qu'une fois l'installation, les opérations de raccordements électriques, aérauliques et hydrauliques effectuées.
Page 60
Cas d'urgence ou de danger • Couper l’alimentation électrique par l’interrupteur sectionneur cadenassable et si besoin au disjonc- teur principal. • Mettre un cadenas pour éviter une remise en marche accidentelle. Procédure d'arrêt normal de la CTA • Arrêter l’unité depuis la télécommande ETD ou la GTC pour permettre la ventilation de la batterie électrique avant l’arrêt des ventilateurs et de la CTA.
Page 61
11.3 Alarmes et défauts En cas d’apparition de défaut ou d’alarme, un message « Maintenance à réaliser » apparait en rouge sur l’écran principal. Le type d’alarme peut alors être consulté dans le menu "Paramètres avancés", le défaut est alors clairement identifié à l’écran. La liste des messages des défauts est donnée ci-dessous. Remarque : les alarmes sont déclarées avec une classe d’alarmes de type C, le réarmement est automa- tique dès la résolution du problème (pas d’acquittement manuel à...
Page 62
Pour accéder au réglage du dépressostat, il faut démonter son support en dévissant ses 2 vis de fixation. Installation d'un pressostat pour le 2 étage de filtre : ème • Contacter le SAV VIM. Les valeurs des 2 pressostats doivent être ensuite réglées ainsi : Valeurs de réglage du dépressostat Code Désignation...
Page 63
11.5 Entretien caisson Pour faciliter la maintenance, le moto-ventilateur peut être extrait de l'unité : • Couper l'alimentation électrique au sectionneur de proximité. • Ouvrir la trappe ou porte • Nettoyer à l'air comprimé ou à l'eau savonneuse. • Ne pas utiliser de détergents ammoniaqués. •...
Page 64
Modèle ElX Sur les modèles EIX, la régulation de la batterie électrique est indépendante du régulateur Corrigo du KSDR ECOWATT ® La batterie électrique intègre les thermostats de sécurité manuel et automatique, son contrôleur statique de commande autonome. 3 voyants "Control", "Load" et "Alarm" reflètent son état : Connecteur batterie Contacteur statique Thermostat manuel...
Page 65
11.10 Réinitialisation du CORRIGO Dans certains cas, après de multiples réglages ou suite à un dysfonctionnement, il est parfois nécessaire de réinitialiser le programmateur. Après avoir coupé l’alimentation électrique de l’unité par l’interrupteur de proximité, ouvrir la porte donnant accès à la régulation. Retirer les connecteurs sur le CORRIGO sauf celui de l’alimentation. Ext.
Page 66
Expansion unit 2 System Preloaded Vtc- les Activate ? No Communication Title: Time / Date Preloaded Vtc- les Activate ? Ventilation Vim Choose Con guration Standard Accept change : Ventilation Vim Choose Con guration KSCR/DR 2019 Accept change : Ventilation Vim...
Page 67
11.11 Pièces de rechange Code Désignation 132370 ETD commande écran tactile déportée Corrigo 28E/S 132388 Corrigo E28 E/S Corrigo E28-3 Ports 132389 Cable liaison télécommande Câble liaison 10m pour écran E3-DSP 132375 Sonde CO2 SCO2 A 010 400-1100ppm 0-10V Sonde CO2 ambiance 132376 Sonde CO2 SCO2 AA 010 400-1100ppm 0-10V Sonde CO2 ambiance afficheur 132377...
Page 68
à toute modification technique. Les prés de Mégy Sud – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : +33 (0)5 49 06 60 38 ou +33 (0)5 49 06 60 25 sav@vim.fr - www.vim.fr 68/68 NT00000499-KSDR-ECOWATT-ETD-48-88-120-160-200-FR-240205...
