- Page 1 MONITEUR LCD G2790PX MANUEL D'UTILISATION PROLINE REFRIGERATEUR BRF40 Besoin d'aide ? Rendez-vous sur www.communaute.darty.com...

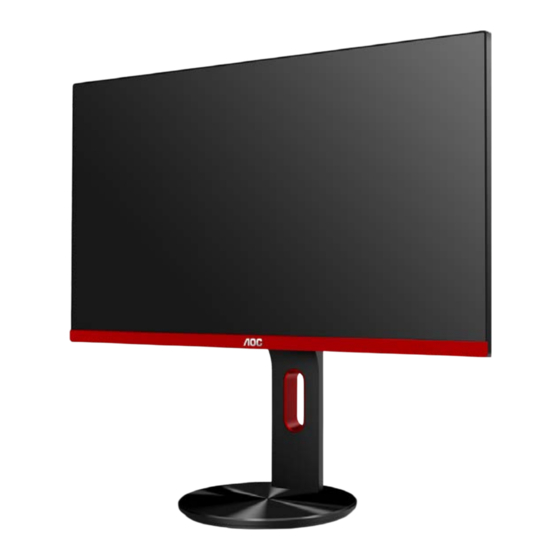

- Page 2 Manuel d’utilisation du moniteur LCD G2790PX Rétroéclairage LED www.aoc.com ©2017 AOC. Tous droits réservés.
- Page 3 Sécurité ..................................4 Conventions nationales ............................. 4 Alimentation ............................... 5 Installation ................................6 Nettoyage ................................7 Autre .................................. 8 Réglages ................................... 9 Contenu de la boîte ............................9 Configuration du support et de la base ......................10 Réglage de l'angle de visualisation ........................11 Connexion du moniteur ............................
- Page 4 Déclaration de garantie pour l'Europe ......................56 Déclaration de garantie pour le Moyen-Orient et l'Afrique (MEA) ..............58 POLITIQUE DE PIXELS D'AOC ........................60 ISO 9241-307 CLASSE 1 ..........................60 Déclaration de garantie pour l'Amérique du Nord & du Sud (sauf Brésil) ............61...
- Page 5 Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à...
- Page 6 Alimentation Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à...
- Page 7 Installation N'installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil.
- Page 8 Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d'un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l'eau n'entre pas dans l'appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l'écran.
- Page 9 Autre S'il y a une odeur bizarre, des bruits ou de la fumée venant de l'appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à...
- Page 10 Câble DP Câble HDMI Câble USB d’alimentation Tous les câbles de signal (câbles Audio, Analogique, DP, HDMI, USB ) ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.
- Page 11 Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Placez le moniteur sur une face douce et molle pour éviter de le rayer. Réglage : Retirer :...
- Page 12 Réglage de l'angle de visualisation Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : Angle d'inclinaison : -5°...
- Page 13 Connexion du moniteur Branchement des câbles à l'arrière du moniteur et de l'ordinateur : Power HDMI-1 HDMI-2 Line-in Casque USB 3.0 USB 3.0+ chargement rapide 10 USB 3.0 11 USB 3.0 Afin de protéger votre équipement, éteignez toujours l'ordinateur et le moniteur LCD avant de faire les branchements.
- Page 14 Reconnectez les câbles. Veuillez vous reporter au manuel de l'utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur. Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC.
- Page 15 Fonction de synchronisation libre La fonction de synchronisation libre fonctionne avec DP/HDMI1/HDMI2 HDMI/DP : 30~144Hz Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com AMD Radeon™ RX 480 AMD Radeon™ RX 470 AMD Radeon™...
- Page 16 Réglage Régler la résolution optimale Windows 10 Dans Windows 10: • Cliquez droit sur DÉMARRER. • Cliquez sur "CONTROL PANEL (PANNEAU DE CONFIGURATION)". • Cliquez sur "DISPLAY (AFFICHAGE)". • Cliquez sur le bouton "Change display settings (Changer les paramètres d'affichage)".
- Page 17 • Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie.
- Page 18 Windows 8 Dans Windows 8: • Cliquez sur le bouton droit et cliquez sur All apps (Toutes les apps) en bas à droite de l'écran. • Réglez "View By (Voir par)" sur "Category (Catégorie)". • Cliquez sur "Appearance and Personalization (Apparence et personnalisation)". •...
- Page 19 • Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie.
- Page 20 Windows 7 Dans Windows 7: • Cliquez sur START (DEMARRER). • Cliquez sur "CONTROL PANEL (PANNEAU DE CONFIGURATION)". • Cliquez sur "Appearance (Apparence)". • Cliquez sur " DISPLAY (AFFICHAGE)". • Cliquez sur le bouton "Change display settings (Changer réglages d'affichage)" .
- Page 21 • Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie.
- Page 22 Touches de raccourci Source/Auto/Quitter Dial Point (Point de mire) Mode jeu/Gauche Rapport d'image/Droite Marche-arrêt/Menu/Entrer Marche-arrêt/Menu/Entrer Appuyez sur le bouton Marche-arrêt pour allumer le moniteur. Lorsqu'il n'y a pas d'affichage à l'écran, appuyez pour afficher ou confirmer la sélection. Appuyez pendant 2 secondes environ sur le bouton Marche-arrêt pour éteindre le moniteur Dail Point (Point de mire) En l'absence d'OSD, appuyez sur le bouton Point de mire pour activer le menu Point de mire, puis appuyez sur...
- Page 23 OSD Setting (Réglages d'OSD) Instructions simples et basiques sur les touches de contrôle Appuyez sur le bouton MENU pour activer la fenêtre d'affichage à l'écran. Appuyez sur< ou >pour naviguer dans les fonctions. Une fois que la fonction souhaitée est en surbrillance, appuyez sur le bouton MENU pour l'activer.
- Page 24 Luminance (Luminosité) Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (Luminance (Luminosité)), et appuyez sur le bouton MENU pour entrer. Appuyez sur la touche Gauche ou Droite pour sélectionner le sous-menu, et appuyez sur le bouton MENU pour entrer.
- Page 25 Image Setup (Réglage de l’image) Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (Image Setup (Réglage de l’image)), et appuyez sur le bouton MENU pour entrer. Appuyez sur la touche Gauche ou Droite pour sélectionner le sous-menu, et appuyez sur le bouton MENU pour entrer.
- Page 26 Color Setup (Réglage de la couleur) Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (Color Setup (Réglage de la couleur)), et appuyez sur le bouton MENU pour entrer. Appuyez sur la touche Gauche ou Droite pour sélectionner le sous-menu, et appuyez sur le bouton MENU pour entrer.
- Page 27 Picture Boost (Amél. image) Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (Picture Boost (Amél. image)), et appuyez sur le bouton MENU pour entrer. Appuyez sur la touche Gauche ou Droite pour sélectionner le sous-menu, et appuyez sur le bouton MENU pour entrer.
- Page 28 OSD Setup (Réglage OSD) Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (OSD Setup (Réglage OSD)), et appuyez sur le bouton MENU pour entrer. Appuyez sur la touche Gauche ou Droite pour sélectionner le sous-menu, et appuyez sur le bouton MENU pour entrer.
- Page 29 Game Setting (Réglage jeux) Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (Game Setting (Réglage jeux)), et appuyez sur le bouton MENU pour entrer. Appuyez sur la touche Gauche ou Droite pour sélectionner le sous-menu, et appuyez sur le bouton MENU pour entrer.
- Page 30 Extra Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (Extra), et appuyez sur le bouton MENU pour entrer. Appuyez sur la touche Gauche ou Droite pour sélectionner le sous-menu, et appuyez sur le bouton MENU pour entrer.
- Page 31 Exit (Quitter) Appuyez sur le Bouton MENU pour afficher le menu. Appuyez sur la touche Gauche ou Droite pour sélectionner (Exit (Quitter)), et appuyez sur le bouton MENU pour entrer. Appuyez sur le bouton AUTO pour quitter Exit (Quitter) Quitter le menu OSD Voyant DEL État Couleur DEL...
- Page 32 Pilote Pilote du moniteur Windows 10 • Démarrez Windows® 10. • Cliquez droit sur START (DÉMARRER). • Cliquez sur "Control Panel (Panneau de configuration)". • Cliquez sur l’icône "Display (Affichage)".
- Page 33 • Cliquez sur le bouton "Change display settings (Changer réglages d'affichage)" • Cliquez sur le bouton "Advanced Settings (Réglages avancés)".
- Page 34 • Cliquez sur l'onglet "Monitor (Moniteur)" puis cliquez sur le bouton "Properties (Propriétés)" • Cliquez sur l'onglet "Driver (Pilote)". • Ouvrez la fenêtre " Update Driver Software-Generic PnP Monitor (Mettre à jour logiciel pilote – Moniteur PnP générique)" en cliquant sur "Update Driver...(Mettre à jour le pilote...)" puis cliquez sur le bouton " Browse my computer for driver software (Parcourir mon ordinateur pour logiciel pilote)".
- Page 35 • Sélectionnez "Let me pick from a list of device drivers on my computer (Choisir parmi une liste de pilotes de périphériques sur mon ordinateur)". • Cliquez sur le bouton "Have Disk (Avoir disque)". Cliquez sur le bouton "Browse (Parcourir)" et allez vers le répertoire suivant : X:\Driver\module name (où...
- Page 36 CD sur votre disque dur. • Fermez toutes les fenêtres ouvertes et éjectez le CD. • Redémarrez le système. Le système sélectionne automatiquement le taux de rafraîchissement maximal et le profil de couleur correspondant.
- Page 37 Windows 8 • Démarrez Windows® 8 • Cliquez sur le bouton droit et cliquez sur All apps (Toutes les apps) en bas à droite de l'écran. • Cliquez sur l'icône du " Control Panel (Panneau de configuration)" icon • Réglez "View By (Voir par)" sur "Large icons (Grandes icônes)" or "Small icons (Petites icônes)". •...
- Page 38 • Cliquez sur le bouton "Change display settings (Changer réglages d'affichage)" . • Cliquez sur le bouton "Advanced Settings (Réglages avancés)" . • Cliquez sur l'onglet "Monitor (Moniteur)" puis cliquez sur le bouton "Properties (Propriétés)" .
- Page 39 • Cliquez sur l'onglet "Driver (Pilote)" . • Ouvrez la fenêtre de "Update Driver Software-Generic PnP Monitor (Mettre à jour logiciel pilote – Moniteur PnP générique) " en cliquant sur"Update Driver...(Mettre à jour le pilote...)"puis cliquez sur le bouton "Browse my computer for driver software (Parcourir mon ordinateur pour logiciel pilote)" .
- Page 40 • Sélectionnez "Let me pick from a list of device drivers on my computer (Choisir parmi une liste de pilotes de périphériques sur mon ordinateur)". • Cliquez sur le bouton "Have Disk (Avoir disque)" . Cliquez sur le bouton " Browse (Parcourir)" et naviguez vers le répertoire suivant : X:\Driver\module name (où...
- Page 41 Windows 7 • Démarrez Windows® 7 • Cliquez sur le bouton "Start (Démarrer)" puis cliquez sur "Control Panel (Panneau de configuration)". • Cliquez sur l’icône "Display (Affichage)". • Cliquez sur le bouton "Change display settings (Changer réglages d'affichage)" .
- Page 42 • Cliquez sur le bouton "Advanced Settings (Réglages avancés)" . • Cliquez sur l'onglet "Monitor (Moniteur)" puis cliquez sur le bouton "Properties (Propriétés)" • Cliquez sur l'onglet "Driver (Pilote)". • Ouvrez la fenêtre "Update Driver Software-Generic PnP Monitor (Mettre à jour le pilote logiciel - Moniteur PnP générique)"...
- Page 43 • Sélectionnez "Let me pick from a list of device drivers on my computer (Choisir parmi une liste de pilotes de périphériques sur mon ordinateur)". • Cliquez sur le bouton "Have Disk (Avoir disque)". Cliquez sur le bouton "Browse (Parcourir)" et allez vers le répertoire suivant : X:\Driver\module name (où...
- Page 44 Bienvenue au logciel « i-Menu » de AOC. i-Menu vous aidera à ajuster facilement les paramètres d'affichage du moniteur à l'aide de menus à l'écran au lieu de boutons OSD sur le moniteur. Pour terminer l'installation, s'il vous plaît suivez le guide d'installation. Systèmes d'exploitation pris en charge par le logiciel : Windows 10, Windows 8,...
- Page 45 Bienvenu au logiciel de gestion d'économie d'énergie e-Saver de AOC ! Le e-Saver AOC comporte une fonction d'extinction intelligente pour vos moniteurs, qui permet à ceux-ci de s'éteindre lorsque le PC est dans n'importe quel état que ce soit (On, Off, Veille ou économiseur d'écran). Le temps d'arrêt réel dépend de vos préférences (voir exemple ci-dessous).
- Page 46 Screen+ Bienvenu au logiciel "Screen+" de AOC. Le logiciel Screen+ est un outil de division d'écran de bureau, il divise le bureau en plusieurs panneaux différents, et chaque panneau affiche une fenêtre différente. Vous devez seulement tirer la fenêtre dans un panneau correspondant lorsque vous souhaitez y accéder. Il supporte l'affichage multi-écran pour vous faciliter la tâche.
- Page 47 Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. Réglez les contrôles du Contraste et de la Luminosité. Appuyez pour auto-régler.
- Page 48 Spécifications Caractéristiques générales Nom du modèle G2790PX Système de fonctionnement Couleur TFT LCD Taille de l'image visible 27inch, 68,56 cm diagonale Panneau Taille des pixels 0, 31125mm(H) × 0, 31125mm(V) Vidéo Interface analogique R, V, B & Interface HDMI & Interface DP Sync.
- Page 49 Utilisation 0° à 40° Température Non utilisation -25° à 55° Utilisation 10% à 85% (sans condensation) Environnemental Humidité Non utilisation 5% à 93% (sans condensation) Utilisation 0 à 5000 m (0 à 16404 pieds) Altitude Non utilisation 0 à 12192 m (0 à 40000 pieds )
- Page 50 Modes d'affichage préréglés FRÉQUENCE FRÉQUENCE STANDARD RÉSOLUTION SOURCE HORIZONTALE (kHZ) VERTICALE (Hz) 640x480@60Hz 31.469 59.94 toutes 640x480@72Hz 37.861 72.809 toutes 640x480@75Hz 37.5 toutes 640x480@67Hz 66.667 toutes 640x480@100Hz 51.08 99.769 toutes 640x480@120Hz 61.91 119.518 toutes 720x400@70Hz 31.469 70.087 toutes 800x600@56Hz 35.156 56.25 toutes 800x600@60Hz...
- Page 51 Assignations des broches Câble de signal d’affichage couleur à 15 broches Numéro Pin Numéro Pin 15-pin côté du câble de signal 15-pin côté du câble de signal Vidéo-Rouge Vidéo-Vert Masse Vidéo-Bleu N.C. N.C. Données DDC-Série Détection câble Sync H MASSE-R Sync V MASSE-V Horloge DDC-Série...
- Page 52 Câble de signal d’affichage couleur à 20 broches Broche No. Nom du signal Broche No. Nom du signal ML_Lane 3 (n) TERRE TERRE ML_Lane 0 (p) ML_Lane 3 (p) CONFIG1 ML_Lane 2 (n) CONFIG2 TERRE AUX_CH(p) ML_Lane 2 (p) TERRE ML_Lane 1 (n) AUX_CH(n) TERRE...
- Page 53 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage.
- Page 54 Normes Avis de la FCC Règlement FCC sur les Interférences de Fréquence Radio de Classe B AVERTISSEMENT : (POUR LES MODELES CERTIFIES FCC) REMARQUE : Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à...
- Page 55 Bangalore, Karnataka, PIN: 560048, Tél. : 080-3023-1000 E-mail : serviceindia@aoc.com Ce produit est conforme à toutes les réglementations RoHS appliquées à travers le monde, y compris mais sans s'y limiter celles appliquées dans l'Union Européenne, en Corée, au Japon, aux Etats-Unis (ex. Californie), en Ukraine, en Serbie, en Turquie, au Vietnam et en Inde.
- Page 56 Réduction de l'usage des substances dangereuses (Inde) Ce produit est conforme aux "Réglementations sur les déchets électroniques" (Gestion) 2016” CHAPITRE V, Article 16, Clause (1). Attendu que les Nouveaux appareils électriques et électroniques ainsi que leurs composants ou pièces consommables ou de rechange ne contiennent pas de plomb, mercure, cadmium, chrome hexavalent, et diphényle polybromé, soit au-delà...
- Page 57 AOC pour la livraison et le retour. Veuillez vous assurer de fournir une preuve d'achat datée avec le produit et de le livrer à un centre de service autorisé ou certifié par AOC dans les conditions suivantes : •...
- Page 58 Tous les moniteurs LCD de AOC sont fabriqués selon les normes de la politique ISO 9241-307 classe 1 pour les pixels. Si votre garantie a expiré, vous aurez toujours accès à l'ensemble des services disponibles mais devrez en assumer le coût, y compris pour les pièces détachées, la main-d'œuvre, l'expédition (le cas échéant) et les taxes applicables.
- Page 59 Pendant cette période, AOC International (Europe ) BV offre une Garantie Assistance (retour au centre de service) vers un centre de service autorisé ou certifié par AOC et peut de son choix réparer le produit avec des pièces neuves ou remises à neuf ou le remplacer par un produit neuf ou remis à...
- Page 60 Cette garantie limitée ne couvre pas le firmware ou le matériel du produit que vous-même ou tout tiers avez modifié ou altéré ; vous portez la responsabilité exclusive d’une telle modification ou altération quelle qu’elle soit. Tous les moniteurs LCD de AOC sont fabriqués selon les normes de la politique ISO 9241-307 classe 1 pour les pixels.
- Page 61 Le 25 juillet 2013 AOC s'efforce de livrer des produits de la plus haute qualité. Nous utilisons des procédés de fabrication les plus avancés de l'industrie avec un contrôle rigoureux de la qualité. Néanmoins, des défauts au niveau des pixels ou des sous-pixels sont parfois inévitables dans les dalles TFT utilisées dans les écrans plats.
- Page 62 RMA avec le numéro gratuit (888) 662-9888. Sinon vous pouvez demander en ligne un numéro d’autorisation de retour d’article sur le site www.aoc.com/na-warranty. * Cette garantie limitée ne couvre pas les pertes ou dommages survenant suite à : L'envoi, une installation ou une maintenance inappropriée.
- Page 63 LES OBLIGATIONS D’EPI ET VOS RECOURS CI-DESSOUS SONT EXCLUSIVEMENT TELLES QUE MENTIONNEES ICI. LA RESPONSABILITE D’EPI, QU’ELLE SOIT BASEE SUR UN CONTRAT, UN ACTE DOMMAGEABLE, LA GARANTIE, LA RESPONSABILITE STRICTE OU AUTRE THEORIE DE AOC INTERNATIONAL (EUROPE) GMBH N’EXCEDERA PAS LE PRIX DE L’UNITE INDIVIDUELLE DONT LE DEFAUT OU LES DOMMAGES FONDENT LA RECLAMATION.
- Page 64 LCD) * AOC devra obtenir un numéro de carte de crédit si vous désirez qu'un nouveau moniteur AOC soit livré en avance à votre adresse, avant que l'unité défectueuse soit arrivé au centre de service AOC. Si vous ne souhaitez pas fournir un numéro de carte de crédit, AOC enverra seulement le nouveau moniteur une fois que l'appareil défectueux est arrivé...
