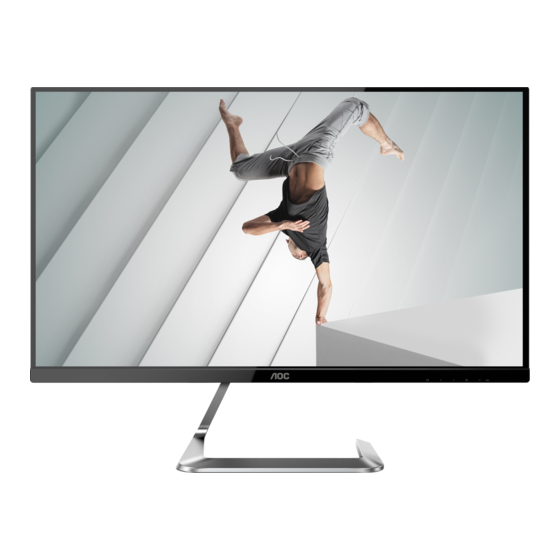

- Page 1 Manuel d’utilisation du moniteur LCD 24T1Q/27T1Q/Q27T1 Rétroéclairage LED www.aoc.com ©2019 AOC. Tous droits réservés.
-
Page 2: Table Des Matières
Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Réglage de l’angle de visualisation ........................... 7 Connexion du moniteur ............................. 8 Fonction de Adaptive-Sync ............................ -
Page 3: Sécurité
Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à... -
Page 4: Alimentation
La prise de courant doit être installée près de l’appareil et être facile d’accès. A utiliser uniquement avec le cordon d’alimentation branché Fabricants: L&T Display Technology(Fujian) Ltd Modèle: STK025-19131T (24T1Q, 27T1Q) Fabricants: TPV Electronics (Fujian) Co., Ltd. Modèle: ADPC1945 (Q27T1) -
Page 5: Installation
Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil. -
Page 6: Nettoyage
Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran. -
Page 7: Autre
Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à... -
Page 8: Réglages
Câble DP Manuel sur CD Carte de garantie Cordon d’alimentation Adaptateur Tous les câbles de signal (DP, HDMI) ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC. -
Page 9: Réglage De L'angle De Visualisation
Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : REMARQUE : Ne touchez pas l’écran LCD lorsque vous changez l’angle. -
Page 10: Connexion Du Moniteur
Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : Q27T1 DCIN HDMI-2 HDMI-1 24T1Q/27T1Q HDMI DCIN 1. Alimentation 2. Casque 3. DP 4. HDMI Connexion à un PC 1. Branchez fermement le cordon d'alimentation à l'arrière de l'écran. -
Page 11: Fonction De Adaptive-Sync
Fonction de Adaptive-Sync 1. La fonction de Adaptive-Sync fonctionne avec DP/HDMI 2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com • Radeon™ RX Vega séries • Radeon™ RX 500 séries •... -
Page 12: Réglage
Réglage Touches de raccourci Source/Quitter Clear Vision/Gauche Volume/Droite Menu/Entrer Alimentation Menu / Entrer Appuyez pour afficher le menu OSD ou confirmer la sélection. Alimentation Appuyez sur le bouton Marche pour allumer/éteindre le moniteur. Volume/Droite Lorsqu’aucun menu n’est affiché, appuyez sur le bouton Volume pour activer la barre de réglage de volume, puis appuyez sur GaucheouDroitepour ajuster le volume (uniquement pour les modèles avec haut-parleurs). - Page 13 Clear Vision 1. Lorsque le menu OSD est fermé, appuyez sur le bouton «Gauche » pour activer Clear Vision. 2. Utilisez les boutons «Gauche » ou «Droite » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours « off » (Éteint). 3.
-
Page 14: Osd Setting (Réglages D'osd)
OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Color Setup Picture Boost OSD Setup Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard Overdrive 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à l’écran. 2). -
Page 15: Luminance (Luminosité)
Luminance (Luminosité) Luminance Color Setup Picture Boost OSD Setup Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard Overdrive Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100 Réglage du rétroéclairage (Luminosité) Standard Mode Standard Text Mode Text Internet Mode Internet Eco mode Game (Jeu) -
Page 16: Color Setup (Configuration Des Couleurs)
Color Setup (Configuration des couleurs) Color Setup Picture Boost OSD Setup Extra Exit Luminance Color Temp. Warm LowBlue Mode DCB Mode Green DCB Demo Blue Utiliser la température des couleurs Chaud Warm (Chaud) de EEPROM. Utiliser la température des couleurs Normal Normal de EEPROM. -
Page 17: Picture Boost (Amélior. Image)
Picture Boost (Amélior. Image) OSD Setup Extra Exit Luminance Picture Boost Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame marche ou arrêt Désactiver ou activer Image brillante (Cadre Brillant) Frame Size 14-100 Régler la taille de l’image (Taille Cadre) Brightness 0-100... -
Page 18: Osd Setup (Réglage Osd)
OSD Setup (Réglage OSD) Extra Exit OSD Setup Luminance Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Adaptive-Sync Language (Langue) Choisir la langue OSD Timeout 5-120 Régler la durée du délai de l’OSD (Durée OSD) DP Capability Veuillez noter que seul DP1.2 prend en charge la... -
Page 19: Extra
Régler automatiquement l’image par défaut (Réglage Auto) Off timer 0-24hrs Sélectionner l’heure d’arrêt CC (Minuterie désact.) 24T1Q/27T1Q: Wide (Large)/4:3 Image Ratio Sélectionner le format de l’image pour Q27T1: Wide (Large) / 4:3 / 1:1 / (Format Image) l’affichage. Movie1 / Movie2... -
Page 20: Exit (Quitter)
Exit (Quitter) Exit Luminance Color Setup Picture Boost OSD Setup Extra Exit (Quitter) Quitter le menu OSD Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange... -
Page 21: Pilote
(Screen+) Bienvenue au logciel « i-Menu » de AOC. i-Menu vous aidera à ajuster facilement les paramètres d’affichage du moniteur à l’aide de menus à l’écran au lieu de boutons OSD sur le moniteur. Pour terminer l’installation, s’il vous plaît suivez le guide d’installation. -
Page 22: E-Saver
Bienvenu au logiciel de gestion d’économie d’énergie e-Saver de AOC ! Le e-Saver AOC comporte une fonction d’extinction intelligente pour vos moniteurs, qui permet à ceux-ci de s’éteindre lorsque le PC est dans n’importe quel état que ce soit (On, Off, Veille ou économiseur d’écran). Le temps d’arrêt réel dépend de vos préférences (voir exemple ci- dessous). -
Page 23: Dépannage
Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. Réglez les contrôles du Contraste et de la Luminosité. Appuyez pour auto-régler. -
Page 24: Spécifications
Spécifications Caractéristiques générales Nom du modèle 24T1Q Système de fonctionnement Couleur TFT LCD Taille de l’image visible 60,47 cm diagonale Panneau Taille des pixels 0,2745mm(H) × 0,2745mm(V) Vidéo Interface HDMI & Interface DP Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30k-85kHz Taille d’écran horizontale... - Page 25 Nom du modèle 27T1Q Système de fonctionnement Couleur TFT LCD Taille de l’image visible 68,6 cm diagonale Panneau Taille des pixels 0,3114mm(H) × 0,3114mm(V) Vidéo Interface HDMI & Interface DP Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30k-85kHz Taille d’écran horizontale 597,888mm (maximum)
- Page 26 Nom du modèle Q27T1 Système de fonctionnement Couleur TFT LCD Taille de l’image visible 68,47 cm diagonale Panneau Taille des pixels 0,2331mm(H) × 0,2331mm(V) Vidéo Interface HDMI & Interface DP Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30k-114kHz Taille d’écran horizontale 596,74mm (maximum)
-
Page 27: Modes D'affichage Préréglés
Modes d’affichage préréglés 24T1Q/27T1Q FRÉQUENCE FRÉQUENCE STANDARD RÉSOLUTION HORIZONTALE (kHZ) VERTICALE (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25... - Page 28 Q27T1 FRÉQUENCE FRÉQUENCE VERTICALE STANDARD RÉSOLUTION HORIZONTALE (kHZ) (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA 800x600@60Hz 37,879 60,317 SVGA 800x600@72Hz 48,077 72,188...
-
Page 29: Assignations Des Broches
Assignations des broches Broche N. Nom du signal Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ TMDS données 0- DDC/CEC Masse Ecran Données TMDS 2 10. Horloge TMDS + Alimentation +5V Détection connexion à TMDS données 2- Ecran d’horloge TMDS 19. -
Page 30: Plug & Play
Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
