SIEMENS
CB1N1440fr
Novembre 2013
RDD310/EH
THERMOSTAT
D'AMBIANCE SEMI-
ENCASTREE
Pour la régulation d'une installation avec plancher chauffant électrique
Caractéristiques du RDD310/EH et du RDE410/EH :
•
Alimentation 230 V ~
•
Régulation ToR avec une sortie 2 points
•
Charge maximale admissible jusqu'à 16 A
•
Protection IP31 convenant pour des installations en pièce humide
(Zone d'installation selon les normes électriques en vigueur)
•
Entrée pour une sonde câble NTC 3kΩ (QAP1030/UFH) pour plancher
•
Possibilité de limitation de la température du sol via la sonde câble.
•
Régimes : Confort, Économie et Protection antigel
•
Limites mini et maxi de la plage de réglage de la température de
consigne d'ambiance
•
Écran rétro éclairage blanc
•
Compatibles avec les boites d'encastrement électriques européennes
(CEE/VDE) et de l'Asie / Pacifique. (Profondeur Min 40 mm)
Caractéristique additionnelle du RDE410/EH :
•
Régime automatique avec programme horaire hebdomadaire et 8 blocs
programme

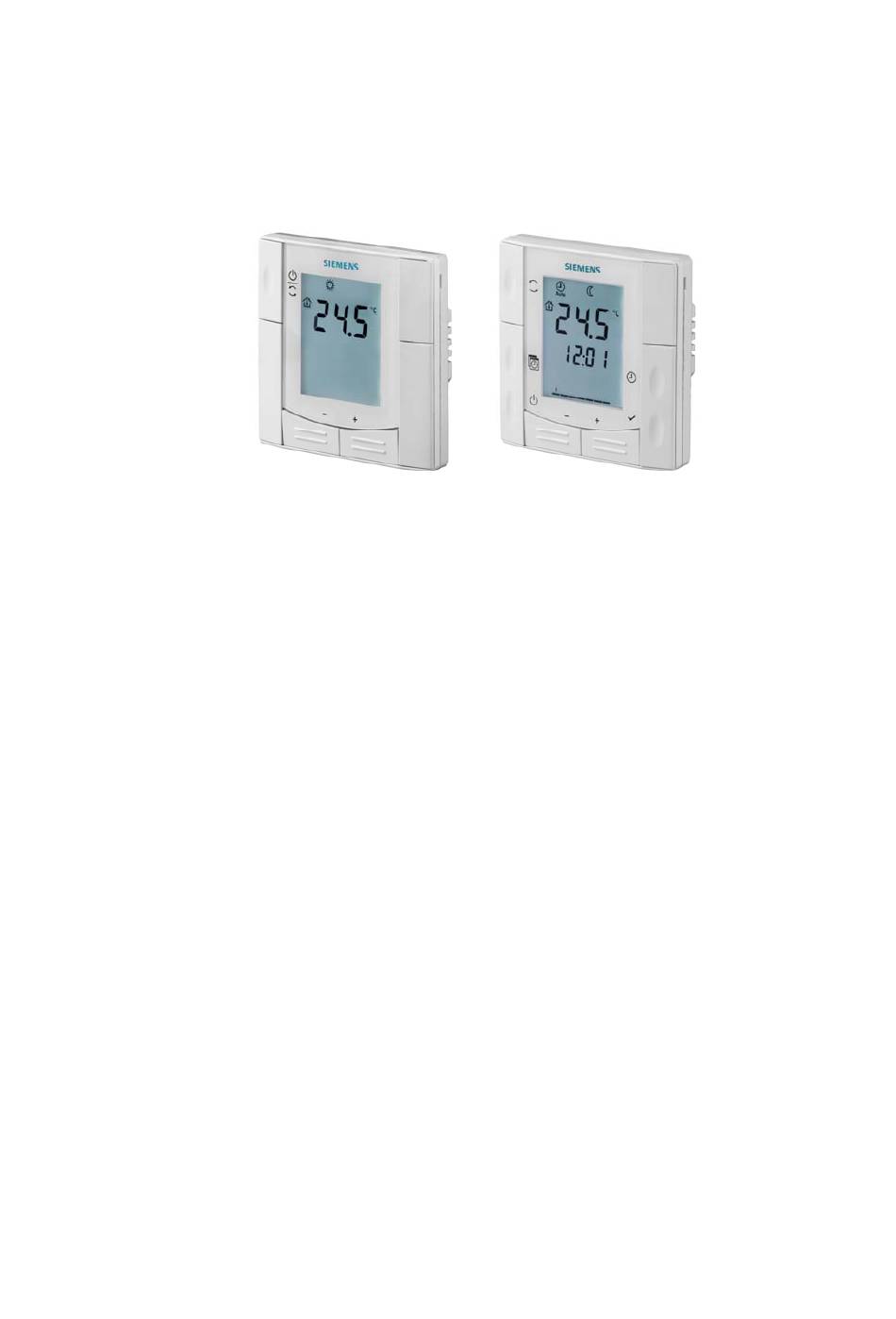

RDE410/EH
RDD310/EH
RDE410/EH
Building Technologies
1
440
