Page 3: Caractéristiques

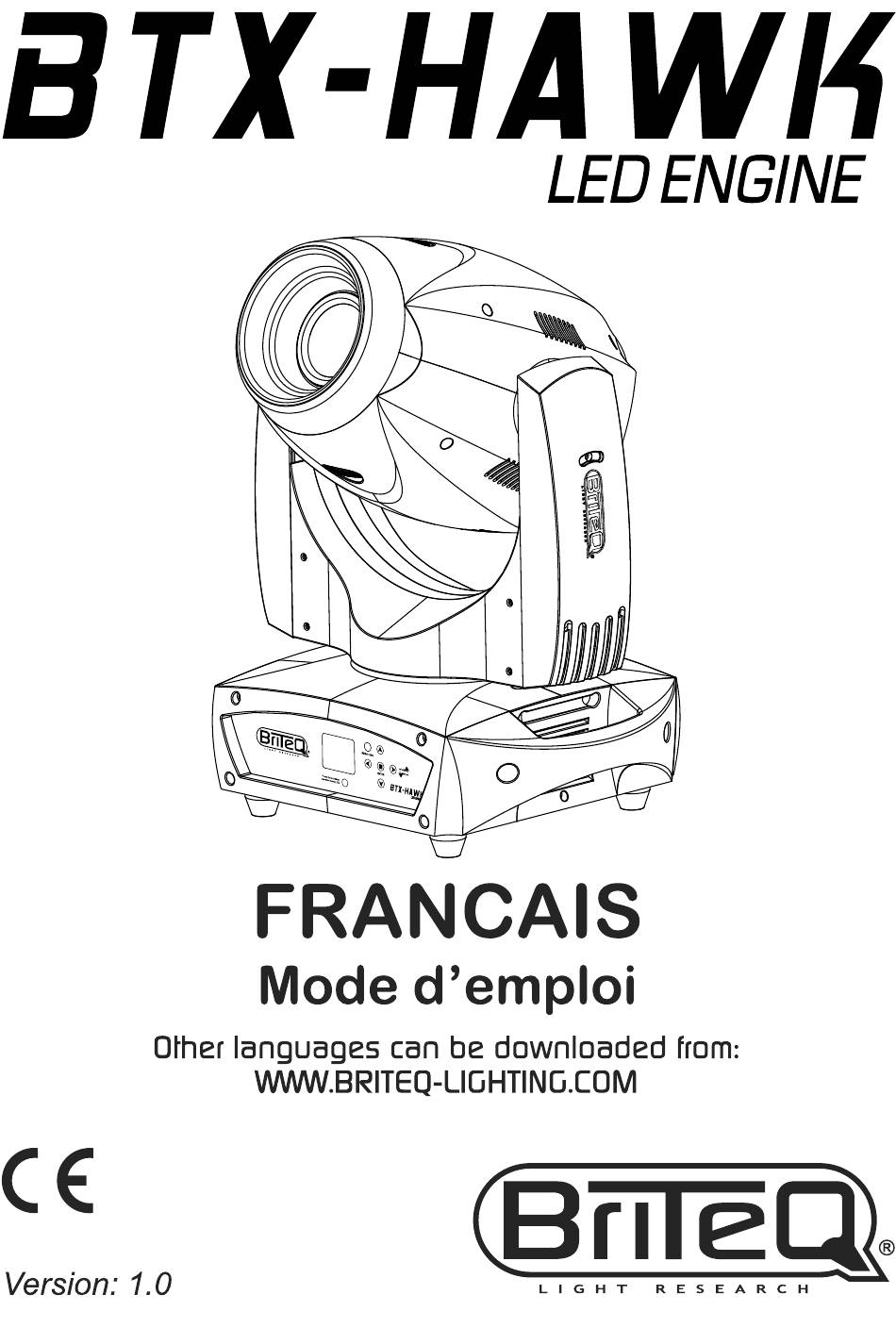

FRANÇAIS GUIDE D’UTILISATION GUIDE D’UTILISATION ® Nous vous remercions d’avoir acheté ce produit Briteq . Pour tirer pleinement profit de toutes les possibilités du produit et pour votre propre sécurité, lisez ces instructions très attentivement avant d’utiliser cet appareil. CARACTÉRISTIQUES ... -
Page 4: Instructions De Sécurité
GUIDE D’UTILISATION Vérifiez le contenu : Vérifiez que le carton contient les éléments suivants : Instructions d’utilisation BTX-HAWK Câble d’alimentation PowerCON 2 attaches Omega INSTRUCTIONS DE SÉCURITÉ : ATTENTION : Pour réduire le risque de choc électrique, ne retirez pas le panneau supérieur. - Page 5 ; voir les instructions de mise à jour sur notre site Web. 6. [DMX OUT] : des sorties à 3 et 5 broches sont disponibles pour relier le projecteur en série avec d’autres unités qui seront contrôlées par un contrôleur DMX. BRITEQ 3/19 BTX-HAWK ®...
-
Page 6: Suspendre L'appareil
L’opérateur doit s’assurer que la sécurité relative à l’installation et les conditions techniques sont approuvées par un expert avant d’utiliser l’appareil pour la première fois. Les installations doivent être inspectées chaque année par une personne qualifiée pour être sûr que la sécurité est toujours optimale. BRITEQ 4/19 BTX-HAWK ®... -
Page 7: Menu De Configuration
FRANÇAIS GUIDE D’UTILISATION MENU DE CONFIGURATION Le menu de configuration vous permet de configurer entièrement le projecteur. Tous les paramètres sont mémorisés même lorsque l’appareil est débranché du secteur. BRITEQ 5/19 BTX-HAWK ®... - Page 8 Utilisez les touches ▼/▲ pour sélectionner l’une des positions d’installation disponibles : [Floor 180°] : le projecteur est placé au sol. Les mouvements de [PAN/TILT] ne sont pas limités. [CeilingHung] : L’appareil est fixé au plafond. Les mouvements [TILT] sont limités à ±60°. BRITEQ 6/19 BTX-HAWK ®...
- Page 9 Appuyez sur la touche [ENTER] : les valeurs sont à présent modifiables. Utilisez les touches ▲/▼ pour sélectionner la courbe souhaitée : Une fois la courbe souhaitée obtenue, appuyez sur la touche [ENTER] pour l’enregistrer. BRITEQ 7/19 BTX-HAWK ®...
- Page 10 La durée (001 à 099 minutes) avant activation de la fonction de veille. Appuyez sur [ENTER] pour confirmer. Remarque : en mode veille, si un signal DMX est détecté, le projecteur effectuera d’abord une réinitialisation. BRITEQ 8/19 BTX-HAWK ®...
- Page 11 Appuyez sur la touche [ENTER] : les valeurs sont à présent modifiables. Utilisez les touches ▲/▼ pour basculer entre [ON] et [OFF]. Appuyez sur [ENTER] pour confirmer. Remarque : vous pouvez aussi faire tourner l’affichage en appuyant sur la touche ► depuis l'affichage normal. BRITEQ 9/19 BTX-HAWK ®...
- Page 12 Appuyez sur la touche [ENTER] et utilisez les touches ▲/▼ pour confirmer avec OUI/NON Appuyez sur [ENTER] pour confirmer. L’option [SAVE] a été sélectionnée : les paramètres actuels du menu des réglages sont mémorisés. L’option [LOAD] a été sélectionnée : les paramètres mémorisés préalablement sont chargés. BRITEQ 10/19 BTX-HAWK ®...
- Page 13 DMX est modifiée, l’information s’affichera. [INFORMATION > Model Name] Affiche le nom du projecteur. Appuyez sur les touches ▲/▼/◄/► jusqu’à ce que la fonction souhaitée s’affiche. Appuyez sur la touche [ENTER] : l’affichage indique [BTX-HAWK]. BRITEQ 11/19 BTX-HAWK...
-
Page 14: Menu De Calibrage
Remarque : Le micrologiciel de cet appareil peut être mise à niveau à l’aide d’un outil spéciale de mise à ® niveau sous le système d’exploitation Windows (disponible séparément auprès de Briteq). Pour plus d’informations sur cette fonctionnalité, consultez le mode d’emploi de l’outil de mise à niveau et/ou notre site Web : www.briteq-lighting.com [TEST/RESET >... -
Page 15: Installation Électrique
DMX : reportez-vous à « Adresse DMX » dans le chapitre « Menu principal » pour voir comment définir l’adresse DMX de départ. Assurez-vous que toutes les unités sont branchées au secteur. Réglez le contrôleur DMX selon le tableau DMX ci-dessous. Et voilà ! BRITEQ 13/19 BTX-HAWK ®... -
Page 16: Tableaux Dmx
Effet stroboscopique aléatoire : Lent Rapide 008-037 Effet stroboscopique à commande sonore : Lent Rapide 038-067 Stroboscope : Lent Rapide 068-255 COULEUR : 000-007 Ouvert (blanc) 008-037 Couleur 1 (jaune) 038-067 Couleur 2 (pourpre) BRITEQ 14/19 BTX-HAWK ®... - Page 17 038 - 044 couleur 2 + couleur 3 045 - 052 COULEUR 3 (magenta) 053 - 059 couleur 3 + couleur 4 060 - 067 COULEUR 4 (bleu) 068 - 074 couleur 4 + couleur 5 BRITEQ 15/19 BTX-HAWK ®...
- Page 18 GOBO 1 015 - 021 GOBO 2 022 - 028 GOBO 3 029 - 035 GOBO 4 036 - 042 GOBO 5 043 - 049 GOBO 6 050 - 056 GOBO 7 057 - 063 GOBO 8 BRITEQ 16/19 BTX-HAWK ®...
- Page 19 Activer l'obscurcissement pendant le changement de 210 - 219 gobo/couleurs ou pan/tilt (*) Désactiver l'obscurcissement pendant le changement de 220 - 229 gobo/couleurs ou pan/tilt (*) Mode automatique à activation sonore, sensibilité sonore réglable 230 - 255 de faible à élevé BRITEQ 17/19 BTX-HAWK ®...
-
Page 20: Entretien
Nettoyez avec un chiffon doux en utilisant des produits de nettoyage pour verre normal. Séchez toujours les pièces soigneusement. Attention : nous vous conseillons fortement de faire effectuer le nettoyage interne par un personnel qualifié ! BRITEQ 18/19 BTX-HAWK ®... -
Page 21: Spécifications
2 attaches quart de tour rapides Dimensions : voir dessin ci-dessous Poids : 15,5 kg TABLEAU D’ÉCLAIREMENT LUMINEUX (LUX) Les informations peuvent être modifiées sans préavis Vous pouvez télécharger la dernière version de ce manuel sur notre site Web : www.briteq-lighting.com BRITEQ 19/19 BTX-HAWK ®...
