Manuels Connexes pour Invicta Oracle
Sommaire des Matières pour Invicta Oracle

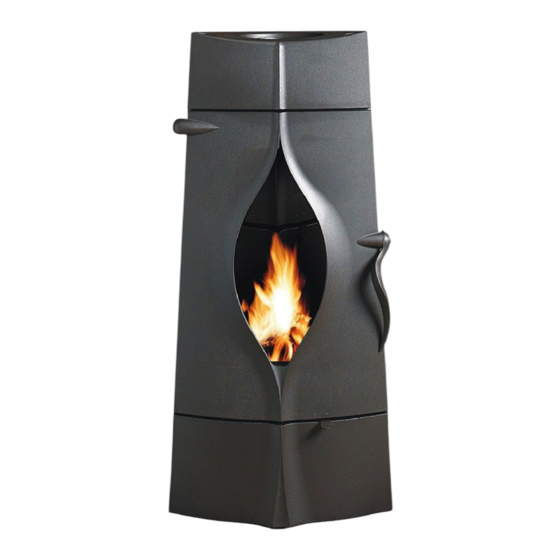

- Page 1 Poêle Oracle Référence : 9157 44 Poêle Oracle Référence 9157 44 DT le 08/09/2017 Page 1 sur 8 www.pieces-de-poele.com...
- Page 2 Poêle Oracle Référence : 9157 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 10 kW...
- Page 3 Poêle Oracle Référence : 9157 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle Oracle Référence : 9157 44 DT le 08/09/2017 Page 4 sur 8 www.pieces-de-poele.com...
- Page 5 Poêle Oracle Référence : 9157 44 Repère Nbr Désignation Référence BOUCHON FONTE FB610461 FB610454 DESSUS DEFLECTEUR FB610463 TAQUE F610462B-B TIRANT AS610152A FOND GAUCHE FB610453 FOND DROIT FB610452 AV6306300 GOUPILLE CANNELEE 6X30 REGISTRE AIR SECONDAIRE AT610115A GUIDE D’AIR FB610459 11 ECROU M6...
- Page 6 Poêle Oracle Référence : 9157 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 7 Poêle Oracle Référence : 9157 44 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Poêle Oracle Référence : 9157 44 FIGURE 2 FIGURE 1 SOLE FOYERE REGISTRE AIR SECONDAIRE FIGURE 3 Position d’a lluma ge du registre d’a rrivée d’a ir (entièrement ouvert) : à n’utiliser que pour les pha ses d’a lluma ge et Position fermé...
