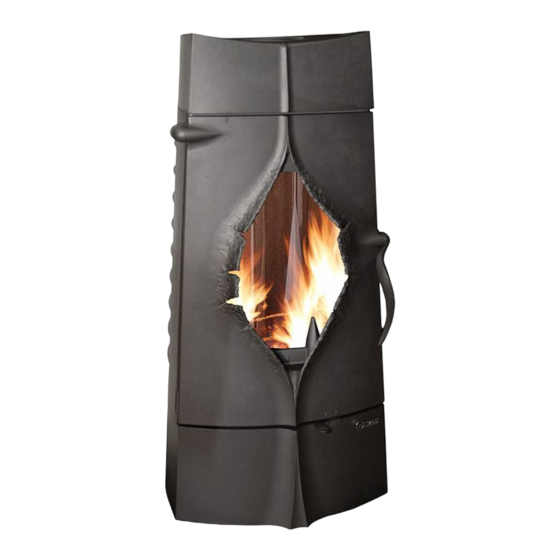

- Page 1 Poêle Présage Référence : 9156 14 Poêle Présage Référence 9156 44 DT le 05/05/2017 Page 1 sur 8...
- Page 2 Poêle Présage Référence : 9156 14 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 10 kW Rendement 76 % Taux de CO%...
- Page 3 Poêle Présage Référence : 9156 14 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à...
- Page 4 Poêle Présage Référence : 9156 14 DT le 05/05/2017 Page 4 sur 8...
- Page 5 Poêle Présage Référence : 9156 14 Repère Nbr Désignation Référence BOUCHON FONTE FB610461 DESSUS FB610454 DEFLECTEUR FB610463 TAQUE FB610462 TIRANT AS610152A FOND GAUCHE FB610453 FOND DROIT FB610452 GOUPILLE CANNELEE 6X30 AV6306300 REGISTRE AIR SECONDAIRE AT610115A GUIDE D’AIR FB610459 11 ECROU M6 AV7100060 11 RONDELLE M6 LARGE AV4110060...
- Page 6 Poêle Présage Référence : 9156 14 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 7 Poêle Présage Référence : 9156 14 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Poêle Présage Référence : 9156 14 FIGURE 2 FIGURE 1 SOLE FOYERE REGISTRE AIR SECONDAIRE FIGURE 3 Position d’a lluma ge du registre d’a rrivée d’a ir (entièrement ouvert) : à n’utiliser que pour les pha ses d’a lluma ge et Position fermé...
