F

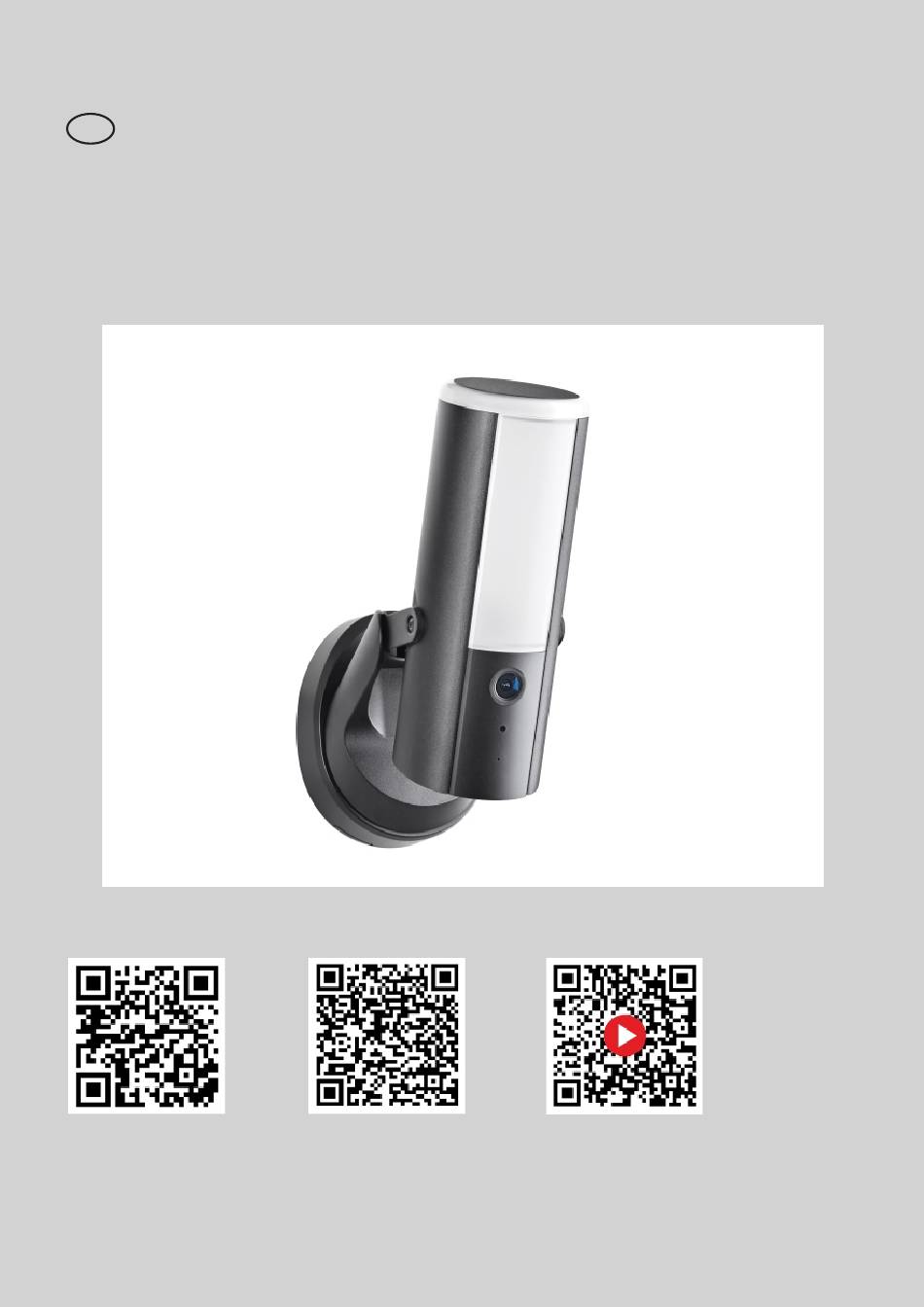

Caméra APP 4 MP avec éclairage
Mode d'emploi
iOS
Application gratuite
"O.Connect"
Après insertion d'une microcarte SD, celle-ci doit être formatée dans la caméra (voir chapitre 10.5).
Veuillez tenir compte de la recommandation sur les cartes mémiore à la page 5.
Android
ACL15
Scanner le code QR pour
accéder à la vidéo
d'apprentissage et
d'utilisation
Publicité
Manuels Connexes pour Pentatech ACL15
Sommaire des Matières pour Pentatech ACL15
- Page 1 ACL15 Caméra APP 4 MP avec éclairage Mode d'emploi Scanner le code QR pour accéder à la vidéo d'apprentissage et d'utilisation Android Application gratuite "O.Connect" Après insertion d'une microcarte SD, celle-ci doit être formatée dans la caméra (voir chapitre 10.5).
- Page 2 Sommaire Introduction ..................................... 3 Utilisation conforme aux instructions ............................3 Pièces fournies à la livraison ..............................4 Caractéristiques techniques ................................ 4 Équipement ..................................... 5 Consignes de sécurité ................................6 Placement ....................................6 Mise en service ..................................7 9. Montage ....................................8 Réglages ....................................
- Page 3 Votre bande passante internet est limitée. Pour une performance 1. Introduction optimale,nejamaisconnecterlacaméraàplusdedeuxutilisateurs. Veuillez lire intégralement et attentivement cette Assurez-vous que vos appareils mobiles intelligents sont équipés des notice d'utilisation. Cette notice d'utilisation fait partie dernières technologies. Nous recommandons l'utilisation d'un intégrante de ce produit et contient des informations importantes processeur 1,5 GHz Dual Core ou équivalent.
- Page 4 Température de couleur: blanc chaud 3000 K sphère privée d'autrui, de sorte à ce que ni les espaces publics, ni les Demi-angles: 120° rues, ni les terrains voisins ne puissent être surveillés. De plus, les Indice de rendu des couleurs: 84 visiteurs doivent être informés de la surveillance vidéo par la caméra Consommation électrique: max.
- Page 5 Informations générales 5. Équipement Tension d'alimentation: 230 V AC Caméra (voir figure A) Fréquence nominale: 50 - 60 Hz 1 Panneau d'éclairage 17 Tou che de réinitialisation Consommation de courant à l'état allumé: max. 13,8 W 2 Cache de la lampe 18 Haut-parleur Bande de fréquences: 2412 MHz à...
- Page 6 Veuillez vous informer en cas de doute au sujet de la réglementation en vigueur. Débranchez impérativement l'alimentation avant toute intervention sur l'appareil! Ne laissez pas l'appareil, ni le matériel d'emballage, ni les petites pièces sans surveillance en présence de petits enfants ! Danger de Wi-Fi mort par étouffement ! Veillez à...
- Page 7 de tenir compte des appareils (dans la bande de 2,4 GHz) dans le Téléchargez l'application "O.Connect" du Play Store / App Store et voisinage immédiat. Cela vaut pour les caméras, mais aussi pour chargez-la sur votre smartphone (cf. code QR sur la page de les routeurs, smartphones, télévisions connectées ou tablettes.
- Page 8 Saisissez deux fois le nouveau code de sécurité (1-16 caractères, bleu = N (neutre) seulement chiffres, lettres majuscules ot minuscules) et appuyez brun = L (phase) sur "OK" ou sur "vérifiez". Pressez les bornes de raccordement réseau à nouveau contre la Remarque: Notez absolument le nouveau code de sécurité...
- Page 9 10.1 Paramètres de base Réglages Paramètres avancés Rechercher Enregistrer Paramètres de base Annuler Nom de système ACL15 Mot de passe admin Arrêter la connexion automatique CGIG-010209-TLPZF Code de sécurité Code de sécurité de l'appareil Paramétrer les notifications Volume de la sirène 60 Sec Durée de la sirène...
- Page 10 Volume de la sirène: Le volume du son de la sirène peut être Mot de passe admin: Pour modifier le mot de passe, appuyez réglé de 1 (faible) à 5 (fort) ou sur "muet". Le son de la sirène ne sur "Mot de passe admin", saisissez d'abord l'ancien mot de passe, peut être activé...
- Page 11 Adaptez la caméra aux conditions de Paramètre Système Redémarrage (Android luminosité de l'environnement. L'ACL15 est une caméra externe et ne uniquement): Ici vous pouvez redémarrer la caméra sans avoir à doit être utilisée qu'à l'extérieur; sélectionnez donc le paramètre la débrancher ou à débrancher la sauvegarde. Pour ce faire, "extérieur".
- Page 12 Paramètres par défaut: activé, niveau 5 Zone privative: Pour masquer certaines zones de l'image de la caméra, appuyer sur [Zone privative]. L'image actuelle de la caméra Zone de détection / zone de non-détection: Ici vous s'affiche. Il est possible de masquer jusqu'à trois zones. Pour ce faire, pouvez sélectionner les surfaces dans lesquelles aucune détection de dessinez avec votre doigt la zone souhaitée dans l'image de la mouvement ne doit avoir lieu.
- Page 13 programmée: l'éclairage est activé et désactivé selon la Formatage carte SD: Après insertion d'une microcarte SD, programmation. celle-ci doit être formatée. Appuyez sur "Formatage carte SD" et Paramètres par défaut: après un mouvement confirmez avec "OK". Lors du formatage, toutes les données enregistrées sont effacées.
- Page 14 au moment du déclenchement de la caméra. Celui-ci est Remarque : Lorsque le code de sécurité de l'appareil a été modifié, "Code de affiché par défaut dans la list des évènements. Si vous ne sécurité éronné" s'affiche. Dans ce cas, appuyez sur souhaitez pas que les instantanés soient affichés, appuyez sur [OK].
- Page 15 Pour visionner, appuyez alors de nouveau sur l'enregistrement. Liste des évènements Remarques : 2023-09-26 10:00~2023-09-28 10:59 Tous les enregistrements déjà téléchargés sont indiqués en rouge dans la liste. 2023/09/28 10:15:41 Dans le cas d'Android, les enregistrements téléchargés sont Télécharger [ IPCAM ] 2023 - 09 - 28 THU 10 : 15 : 41 mémorisés dans le dossier "Download"...
- Page 16 59 Allumer / éteindre le son: Pour allumer/éteindre la transmission 12. Enregistrements et messages audio de l'image en direct, appuyez sur "Son marche/arrêt". d'alerte Lorsque la transmission audio est éteinte, le son est tout de même La caméra possède une fonction de détection de mouvement, qui peut enregistré, qu'il s'agisse d'un enregistrement manuel ou allumer l'éclairage et déclencher un enregistrement et, le cas échéant, automatique (à...
- Page 17 5a. Si le smartphone est connecté au même réseau Wi-Fi, appuyez 17. Élimination sur [Rechercher]. Ne jetez pas le matériel d'emballage et les appareils eux- Le DID de la caméra est trouvé automatiquement, sélectionnez- mêmes, mais amenez-les à des emplacements de le en choisissant dans: récupération.
- Page 18 20 Recherche d’erreurs Anomalies Cause possible Élimination des anomalies La connexion avec le routeur n'est Sur le routeur, seulement 5 GHz ou 5 GHz et Activez le réseau 2,4 GHz ou attribuez un SSID pas éablie / la caméra parle 2,4 GHz sont activés en parallèle avec le même différente à...
- Page 19 Anomalies Élimination des anomalies Cause possible L'image en direct n'apparaît pas ou La vitesse de la connexion Internet est trop lente. La résolution VGA nécessite, au moins, une vitesse l'image en direct est saccadée. de téléchargement de 1 Mbps, HD au moins 2 Mbps et Full HD 4 Mbps.
- Page 20 Anomalies Cause possible Élimination des anomalies L'éclairage ne s'allume pas La lumière ne s'allume que la nuit / un fuseau Désactivez le fuseau horaire / Réglez la réponse horaire pour l'ècalairage a été établi en mode automatique sur "Après mouvement" De la condensation se forme De l'humidité...
- Page 21 Legal Notices contains or is derived from the Program or any part thereof, to be licensed as a whole at no charge to all third parties under the terms of this License. c) If the modified program normally reads This product or software may contain or make use of code under the GNU General Public commands interactively when run, you must cause it, when started running for such interactive License v2 e.g.
- Page 22 whole is intended to apply in other circumstances. It is not the purpose of this section to induce must give the recipients all the rights that we gave you. You must make sure that they, too, receive you to infringe any patents or other property right claims or to contest validity of any such claims; or can get the source code.
- Page 23 above, provided that you also meet all of these conditions: a) The modified work must itself be a code for the Library including whatever changes were used in the work (which must be distributed software library. b) You must cause the files modified to carry prominent notices stating that you under Sections 1 and 2 above);...
- Page 24 may add an explicit geographical distribution limitation excluding those countries, so that 2. Grant of Copyright License. Subject to the terms and conditions of this License, each Contributor distribution is permitted only in or among countries not thus excluded. In such case, this License hereby grants to You a perpetual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable incorporates the limitation as if written in the body of this License.
