L'énergie ouverte pour tous

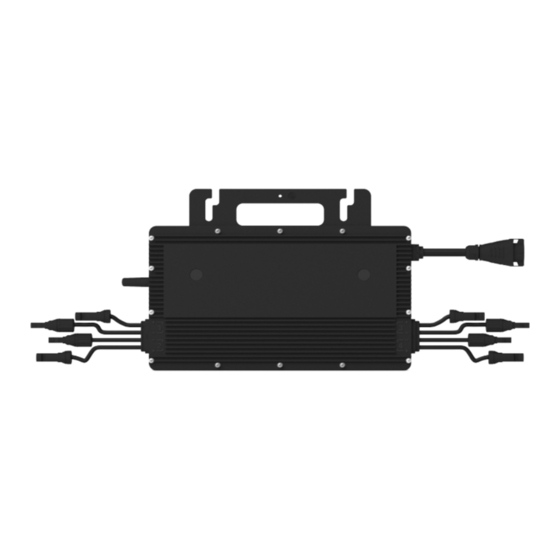

Micro-onduleur monophasé

MANUEL D'UTILISATION

HMS-1600C-4T

HMS-1800C-4T

HMS-2000C-4T

Région : Global

V 202212

hoymiles.com

Sommaire des Matières pour Hoymiles HMS-1600C-4T

Page 1 L’énergie ouverte pour tous Micro-onduleur monophasé MANUEL D’UTILISATION HMS-1600C-4T HMS-1800C-4T HMS-2000C-4T Région : Global V 202212 hoymiles.com...
Page 2 Autres informations Les informations sur le produit sont susceptibles d’être modifiées sans préavis. Le manuel d’utilisation est régulièrement mis à jour. Par conséquent, visitez le site Internet officiel de Hoymiles à l’adresse www.hoymiles.com pour obtenir la version la plus récente.
Page 3 10.2 SCHÉMA DE CÂBLAGE – 230 V CA/400 V CA TRIPHASÉE : 10.3 SCHÉMA DE CÂBLAGE – 120 V CA/240V CA BIPHASÉE : 10.4 SCHÉMA DE CÂBLAGE – 120 V CA/208 V CA TRIPHASÉE : © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 4 2) Éloigner le micro-onduleur de l’antenne. 3) Isoler le micro-onduleur et l’antenne au moyen de paroi ou d’une toiture en métal ou en béton. 4) Demander l’aide de votre revendeur ou d’un technicien radio/TV expérimenté. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 5 être installées conformément à leur fonction et par un entrepreneur agréé ou un représentant de service autorisé de Hoymiles. • Les responsabilités inhérentes aux composants qui ne sont pas produits par Hoymiles incombent à leurs fabricants respectifs. • Chaque fois que l’onduleur est déconnecté du réseau public, soyez extrêmement prudent, car certains composants peuvent conserver une charge suffisante pour entraîner un risque d’électrocution.
Page 6 L’onduleur est conforme à la directive européenne basse-tension. Marquage FCC L’onduleur est conforme aux normes de la FCC. Lecture préalable du manuel Veuillez lire le manuel d’installation avant toute installation, utilisation et maintenance de l’unité. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 7 Les micro-onduleurs Hoymiles sont dotés d’une fonction de surveillance au niveau du module. Le micro- onduleur permet de contrôler l’intensité, la tension et la puissance de chaque module à des fins de surveillance des données au niveau du module.
Page 8 Sub-1G Sub-1G Micro-onduleur Ce manuel s’applique au micro-onduleur 4-en-1 de Hoymiles. Dotés d’une puissance de sortie de 2 000 VA, les micro-onduleurs de la nouvelle gamme HMS-2000C de Hoymiles sont classés parmi les plus puissants micro-onduleurs 4-en-1. Chaque micro-onduleur est relié au plus à quatre modules photovoltaïques avec une fonction MPPT et une surveillance indépendantes pour garantir une plus grande production d’énergie et faciliter la maintenance.
Page 9 Micro-onduleur monophasé HMS-1600C/1800C/2000C-4T À propos du produit/préparation à l’installation 3.6 Présentation des bornes Désignation Description Borne sans fil Sub-1G Connecteurs CC Connecteur auxiliaire CA 3.7 Dimensions (mm) © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 10 Remarque : la tension des modules (compte tenu de l’effet de la température locale) ne doit pas dépasser la tension d’entrée maximale du micro-onduleur. Sinon, vous risquez d’endommager le micro-onduleur (reportez-vous à la section des spécifications techniques pour déterminer la tension d’entrée maximale absolue). © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 11 CA de calibre 12 AWG ou 10 AWG et les connecteurs d’interconnexion CA fournis par Hoymiles. Le nombre de micro-onduleurs sur chaque dérivation CA de calibre 12 AWG ou 10 AWG ne doit pas dépasser les limites indiquées ci-dessous.
Page 12 (fournies par des techniciens d’installation). • Installez le micro-onduleur sous les modules photovoltaïques pour vous assurer qu’il fonctionne à l’ombre. Le non-respect de cette recommandation peut entraîner le déclassement de la production de l’onduleur. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 13 B) Fixez les vis sur le rail. Couple de serrage : 9 Nm C) Accrochez le micro-onduleur sur les vis, puis serrez-les. Le côté argenté du couvercle du micro-onduleur doit être orienté vers le panneau. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 14 A) Sélectionnez le câble d’interconnexion CA approprié en fonction de la distance entre les micro- onduleurs. Les connecteurs du câble d’interconnexion CA doivent être espacés en fonction de la distance entre les micro-onduleurs afin de garantir un bon couplage. (Hoymiles fournit des câbles d’interconnexion CA ayant un espacement différent entre les connecteurs d’interconnexion CA.) B) Déterminez le nombre de micro-onduleurs que vous prévoyez d’installer sur chaque dérivation CA et...
Page 15 Disposez ensuite le câble sur le rail comme il convient pour que les micro-onduleurs puissent être connectés aux connecteurs d’interconnexion. E) Reliez le câble d’interconnexion CA au rail de montage et fixez le câble à l’aide d’attaches. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 16 « Guide d’installation rapide de S-Miles Cloud » pour installer la DTU et configurer le système de surveillance. Les informations sur le produit sont susceptibles d’ ê tre modifiées sans préavis. (Veuillez télécharger les manuels de référence à l’adresse www.hoymiles.com.) © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 17 électrique local ou modifiez la limite de protection contre les surtensions du réseau par le biais de la plateforme de surveillance de Hoymiles, et ce avec l’accord de l’opérateur du réseau électrique local. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 18 Effectuez cette modification par le biais de la plateforme de surveillance de Hoymiles, avec l’accord de l’opérateur du réseau électrique local. 3. Si le problème persiste, vérifiez l’commutateur CA ou le câblage CA.
Page 19 301 à 314 Appareil en panne 2. Si l’alarme se produit fréquemment sans que vous puissiez l’arrêter, contactez votre revendeur ou l’assistance technique de Hoymiles. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 20 Clignotement en rouge (à intervalle de 1 s) : aucune production d’énergie en raison d’un réseau CA non valide • Rouge fixe : panne de matériel Veuillez vous reporter à la plateforme de surveillance de Hoymiles pour plus de détails. (3) Autres statuts •...
Page 21 à une puissance inférieure à 3,68 kW si nécessaire. Veuillez consulter la « Note technique de Hoymiles sur la limite de l’équilibre entre les phases » pour plus de détails.
Page 22 « Maintenance de l’appareil » sur le côté droit de la page, puis sélectionnez « Remplacer l’appareil ». Saisissez le numéro de série du nouveau micro-onduleur, puis cliquez sur « OK » pour terminer le remplacement de la centrale. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
Page 23 à un poids de 5 kg et pouvant être entièrement fermée. 7.2 Stockage et transport Les emballages Hoymiles sont spécialement conçus pour protéger les composants afin de faciliter le transport et la manipulation ultérieure. Le transport de l’équipement, notamment par route, doit être effectué...
Page 24 2. La puissance de sortie CC du module photovoltaïque ne doit pas dépasser 1,35 fois la puissance de sortie CA du micro-onduleur. Reportez-vous aux « Conditions générales de la garantie de Hoymiles » pour plus d’informations. Modèle HMS-1600C-4T...
