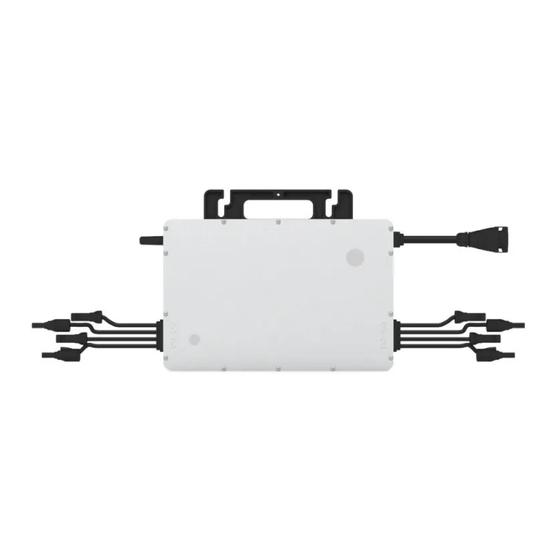

Hoymiles HMS-2000-4T Guide D'installation Rapide

1. Accessoires
Élément
A Câble d'interconnexion CA, câble de 12/10 AWG
B Vis M8 x 25 (préparées par l'installateur)
C
D
E
F
Outil de déconnexion du port d'interconnexion CA
G
Capuchon d' e xtrémité d'interconnexion CA
H
Outil de déverrouillage du connecteur d'interconnexion CA
*Remarque : tous les accessoires ci-dessus ne sont pas inclus dans l' e mballage et doivent être achetés séparément.
2. Procédure d'installation
L' o rdre des étapes 1 et 2 peut être inversé en fonction des nécessités de votre projet.
Étape 1. Préparation et installation du micro-onduleur
A) Marquez la position de chaque microonduleur sur le rail en fonction de la disposition du module photovoltaïque.
B) Fixez la vis sur le rail.
C) Accrochez le micro-onduleur sur les vis, puis
serrez-les. Le côté argenté du couvercle du
micro-onduleur doit être orienté vers le
panneau.
Remarque :
1. Le câble est pourvu d'un fil de mise à la terre : vous pouvez donc effectuer directement la mise à la terre. Si une
mise à la terre externe est nécessaire, l' é lectrode de mise à la terre (comme illustré à droite) peut être utilisée pour
fixer le support de montage au bâti. Serrez chaque vis du tasseau de mise à la terre à 2 Nm.
2. Installez le micro-onduleur et toutes les connexions CC sous le module photovoltaïque afin d' é viter la lumière
directe du soleil, l' e xposition à la pluie, l'accumulation de neige, les rayons UV, etc.
3. Prévoyez un espace d'au moins 2 cm autour du boîtier du micro-onduleur pour favoriser la ventilation et la
dissipation de la chaleur.
4. Le couple de serrage de la vis de 8 mm est de 9 Nm. Ne serrez pas trop fort.
5. Ne tirez ou ne tenez pas le câble CA avec votre main. Utilisez plutôt la poignée.
Étape 2. Préparer et monter le câble Bus CA
Le câble CA en parallèle permet de connecter le micro-onduleur au boîtier de distribution.
A) Sélectionnez le câble d'interconnexion CA approprié en fonction de la distance entre les micro-onduleurs. Les connecteurs du câble d'interconnexion
CA doivent être espacés en fonction de la distance entre les micro-onduleurs afin de garantir un bon couplage. (Hoymiles fournit des câbles
d'interconnexion CA ayant un espacement différent entre les connecteurs d'interconnexion CA.)
B) Déterminez le nombre de micro-onduleurs que vous prévoyez d'installer sur chaque dérivation CA et préparez les connecteurs d'interconnexion CA en
conséquence.
C) Retirez les segments du câble d'interconnexion CA dont vous avez besoin pour créer la dérivation CA.
1) Démontez le connecteur d'interconnexion CA et retirez le câble.
- Ouvrez le couvercle supérieur du connecteur à l'aide
de l' o util de déverrouillage du connecteur
d'interconnexion CA.
- À l'aide d'un tournevis, desserrez les trois vis.
Desserrez le capuchon et retirez le câble.
2) Installez le capuchon d' e xtrémité d'interconnexion CA à l'une des extrémités du câble d'interconnexion CA.
- Insérez le capuchon d' e xtrémité d'interconnexion CA
et revissez-le sur le port, puis resserrez le capuchon.
- Remettez le couvercle supérieur sur le connecteur
d'interconnexion.
Région : Monde AP040390 RÉV 1.4 © 2022 Hoymiles Power Electronics Inc.
Guide d'installation rapide de la gamme HMS-2000-4T
*Applicable aux micro-onduleurs HMS-1600/1800/2000/1600B/1800B/2000B-4T
Description
Électrode de mise à la terre
Connecteur d'interconnexion CA
Capuchon du port d'interconnexion CA
A B C D
Couple de serrage : 9 Nm
déclic
E F G H
4 Nm (±0,5)
01
