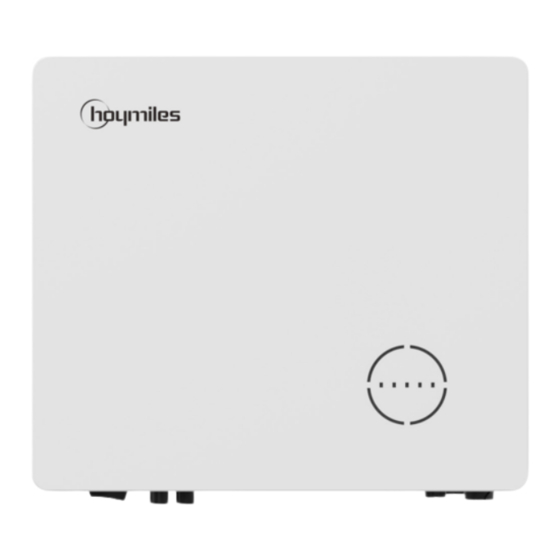

Hoymiles HYS-3.0LV-EUG1 Guide D'installation Rapide
Masquer les pouces
Voir aussi pour HYS-3.0LV-EUG1:
- Manuel d'utilisation (34 pages) ,
- Manuel d'utilisation (50 pages) ,
- Manuel d'utilisation (68 pages)
Manuels Connexes pour Hoymiles HYS-3.0LV-EUG1
Sommaire des Matières pour Hoymiles HYS-3.0LV-EUG1
- Page 1 L’énergie ouverte pour tous Onduleur hybride guide d’installation rapide HYS-3.0LV-EUG1 HYS-3.6LV-EUG1 HYS-4.6LV-EUG1 HYS-5.0LV-EUG1 HYS-6.0LV-EUG1 Région : International RÉV 1.2 hoymiles.com...
- Page 2 Guide d’installation rapide de l’onduleur hybride 1 Déclaration générale • Les informations contenues dans ce guide d’installation rapide sont susceptibles d’être modifiées en raison de mises à jour du produit ou pour d’autres raisons. • Ce guide ne peut pas remplacer les étiquettes du produit ou les consignes de sécurité du manuel d’utilisation, sauf indication contraire.
- Page 3 Guide d’installation rapide de l’onduleur hybride 3 Montage de l’onduleur ≥300 mm ≥200 mm ≥200 mm ≥300 mm ≥500 mm ≥15° 75 mm 75 mm 65 mm © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 4 Guide d’installation rapide de l’onduleur hybride 4 Schéma de câblage...
- Page 5 Guide d’installation rapide de l’onduleur hybride © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 6 Guide d’installation rapide de l’onduleur hybride...
- Page 7 Guide d’installation rapide de l’onduleur hybride © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 8 Guide d’installation rapide de l’onduleur hybride 5 Branchement électrique Étape 1 : fil de protection de mise à la terre L = H + (2 à 3) mm S≥6 mm² 1,2 N m Étape 2 : réseau électrique (câblage identique à GEN le cas échéant) à 8 mm à 25 mm 13 mm≤Φ≤18 mm S=6 mm²...
- Page 9 Guide d’installation rapide de l’onduleur hybride Étape 4 : système photovoltaïque (PV) Φ à 8 mm Φ: 4 à 5 mm 2,5 mm²≤S≤4 mm² Appuyer Étape 5 : batterie S: 20 à 25 mm² Verrouiller Appuyer Appuyer © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 10 Guide d’installation rapide de l’onduleur hybride Étape 6 : signal de communication (la connexion de la boîte de communication est obligatoire) 8-485A_2 120 Ω 7-485B_2 MARCHE ARRÊT 6-485A_1 5-485B_1 4-CANL 3-CANH 2-DI IN- 1-DI IN+ Para1 COM1 8-NC 8-485B 8-485A_2 7-NC 7-485A 7-485B_2 6-NC 6-NC 6-485A_1...
- Page 11 Guide d’installation rapide de l’onduleur hybride Connexion des bornes RJ45 (COMPTEUR, BMS) 40 mm 0,6-0,8 N m 6-7 N m Étape 7 : clé de transfert de données (DTS) Connexion Wi-Fi et 4G 0,6-0,8 N m © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 12 Guide d’installation rapide de l’onduleur hybride Étape 7 : clé de transfert de données (DTS) Connexion Ethernet 0,6-0,8 N m 8-NC 7-NC 6-RX- 5-NC PAR 1 4-NC 3-RX+ 2-TX- 0,8-1,5 N m 1-TX+ 0,5-0,8 N m...
- Page 13 Guide d’installation rapide de l’onduleur hybride 6 Paramétrage en ligne DTS 1. Recherchez « Hoymiles » dans l’App Store (iOS) ou le Play Store (Android), ou scannez le code QR pour télécharger l’application de l’installateur Hoymiles. 2. Ouvrez l’application et connectez-vous avec votre compte d’installateur et votre mot de passe. Pour les nouveaux installateurs Hoymiles, demandez la création d’un compte d’installateur à...
- Page 14 Guide d’installation rapide de l’onduleur hybride (b) Sélectionnez le réseau sans fil de la DTS, puis appuyez sur « Connexion ». (Le nom du réseau de la DTS est composé de « DTS » suivi du numéro de série du produit. Le mot de passe par défaut est ESS12345.) 4.
- Page 15 1. Connectez la DTU au réseau sans fil. Lancez l’application, choisissez « Boîte à outils → Configuration du générateur », appuyez sur le bouton correspondant en fonction de l’appareil connecté au port GEN comme « Générateur photovoltaïque » ou « Générateur diesel », puis appuyez sur « Enregistrer ». (L’option par défaut est « Aucun ».) © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 16 Guide d’installation rapide de l’onduleur hybride 2. Appuyez sur « Emplacement du compteur » pour configurer le compteur côté réseau. Le numéro de série (NS) peut être manuellement saisi ou lu en scannant le code QR. Si le port GEN est connecté au générateur photovoltaïque ou au générateur diesel, le compteur côté...
- Page 17 Manuel d’utilisation accessible par code QR ou sur www.hoymiles.com/resources/download/ Hoymiles Power Electronics Inc. Adresse : Floor 6-10, Building 5, 99 Housheng Road, Gongshu District, Hangzhou 310015, R. P. de Chine Tél. : +86 571 2805 6101 E-mail : service@hoymiles.com support@hoymiles.com AP040642 www.hoymiles.com...
