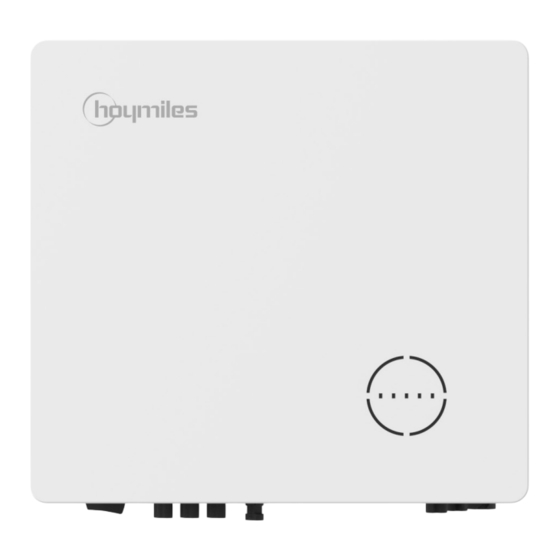

Hoymiles HYT-5.0HV-EUG1 Guide D'installation Rapide
Masquer les pouces
Voir aussi pour HYT-5.0HV-EUG1:
- Manuel d'utilisation (34 pages) ,
- Manuel d'utilisation (49 pages) ,
- Manuel d'utilisation (63 pages)
Manuels Connexes pour Hoymiles HYT-5.0HV-EUG1
Sommaire des Matières pour Hoymiles HYT-5.0HV-EUG1
- Page 1 L’énergie ouverte pour tous Onduleur hybride guide d’installation rapide HYT-5.0HV-EUG1 HYT-6.0HV-EUG1 HYT-8.0HV-EUG1 HYT-10.0HV-EUG1 HYT-12.0HV-EUG1 Région : International RÉV1.1 hoymiles.com...
-
Page 2: Déclaration Générale
Guide d’installation rapide de l’onduleur hybride 1 Déclaration générale • Les informations contenues dans ce guide d’installation rapide sont susceptibles d’être modifiées en raison de mises à jour du produit ou pour d’autres raisons. • Ce guide ne peut pas remplacer les étiquettes du produit ou les consignes de sécurité du manuel d’utilisation, sauf indication contraire. -
Page 3: Montage De L'onduleur
Guide d’installation rapide de l’onduleur hybride 3 Montage de l’onduleur ≥300 mm ≥200 mm ≥200 mm ≥300 mm ≥15° ≥500 mm 75 mm 75 mm 65 mm © 2023 Hoymiles Power Electronics Inc. Tous droits réservés. -
Page 4: Schéma De Câblage
Guide d’installation rapide de l’onduleur hybride 4 Schéma de câblage... - Page 5 Guide d’installation rapide de l’onduleur hybride © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 6 Guide d’installation rapide de l’onduleur hybride...
- Page 7 Guide d’installation rapide de l’onduleur hybride © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
-
Page 8: Branchement Électrique
Guide d’installation rapide de l’onduleur hybride 5 Branchement électrique Étape 1 : fil de protection de mise à la terre L=H+(2-3) mm S≥4 mm² 1.2 N·m Étape 2 : réseau électrique (même câblage pour le connecteur GEN, ne rien faire s’il n’est pas utilisé) 7-8 mm Appuyer Étape 3 : EPS 7-8 mm... - Page 9 Guide d’installation rapide de l’onduleur hybride Étape 4 : système photovoltaïque (PV) Φ 7-8 mm : 4-5 mm Φ Appuyer Étape 5 : batterie BAT+ BAT- Φ BAT+ 7-8 mm : 4-6 mm Φ BAT- S=6 mm² Appuyer © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 10 Guide d’installation rapide de l’onduleur hybride Étape 6 : signal de communication (la connexion de la boîte de communication est obligatoire) 8-485A_2 120 Ω 7-485B_2 MARCHE ARRÊT 6-485A_1 5-485B_1 D2/6 D4/8 4-CANL 3-CANH 2-DI IN- 1-DI IN+ Para1 COM1 8-NC 8-485B 8-485A_2 7-NC 7-485A 7-485B_2 6-NC...
- Page 11 Guide d’installation rapide de l’onduleur hybride Connexion des bornes RJ45 (COMPTEUR, BMS) 40 mm 0.6-0.8 N·m 6-7 N·m Étape 7 : clé de transfert de données (DTS) Connexion Wi-Fi 0.6-0.8 N·m © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
-
Page 12: Connexion Ethernet
Guide d’installation rapide de l’onduleur hybride Étape 7 : clé de transfert de données (DTS) Connexion Ethernet 0.6-0.8 N·m 8-NC 7-NC 6-RX- 5-NC PAR A1 4-NC 3-RX+ 2-TX- 0.8-1.5 N·m 1-TX+ 0.5-0.8 N·m... -
Page 13: Paramétrage En Ligne Dts
Guide d’installation rapide de l’onduleur hybride 6 Paramétrage en ligne DTS 1. Recherchez « Hoymiles » dans l’App Store (iOS) ou le Play Store (Android), ou scannez le code QR pour télécharger l’application de l’installateur Hoymiles. 2. Lancez l’application et connectez-vous avec votre compte et votre mot de passe d’installateur. Pour les nouveaux installateurs Hoymiles, demandez la création d’un compte d’installateur à... - Page 14 Guide d’installation rapide de l’onduleur hybride (B) Sélectionnez le réseau sans fil de la DTS, puis appuyez sur Connexion. (Le nom du réseau de la DTS est composé de « DTS » suivi du numéro de série. Le mot de passe par défaut est ESS12345.)
- Page 15 5. Vérifiez que le voyant DTS reste allumé en bleu, ce qui indique que la connexion est correctement établie. La configuration du réseau prend environ 1 minute, soyez patient. Si la connexion réseau n’est pas établie, vérifiez la connexion Internet en suivant les instructions. © 2023 Hoymiles Power Electronics Inc. Tous droits réservés.
- Page 16 Manuel d’utilisation accessible par code QR ou sur www.hoymiles.com/resources/download/ Hoymiles Power Electronics Inc. Adresse : Floor 6-10, Building 5, 99 Housheng Road, Gongshu District, Hangzhou 310015, P. R. China Tél. : +86 571 2805 6101 E-mail : service@hoymiles.com support@hoymiles.com AP040643 www.hoymiles.com...
