Sommaire des Matières pour ComAp Komeo

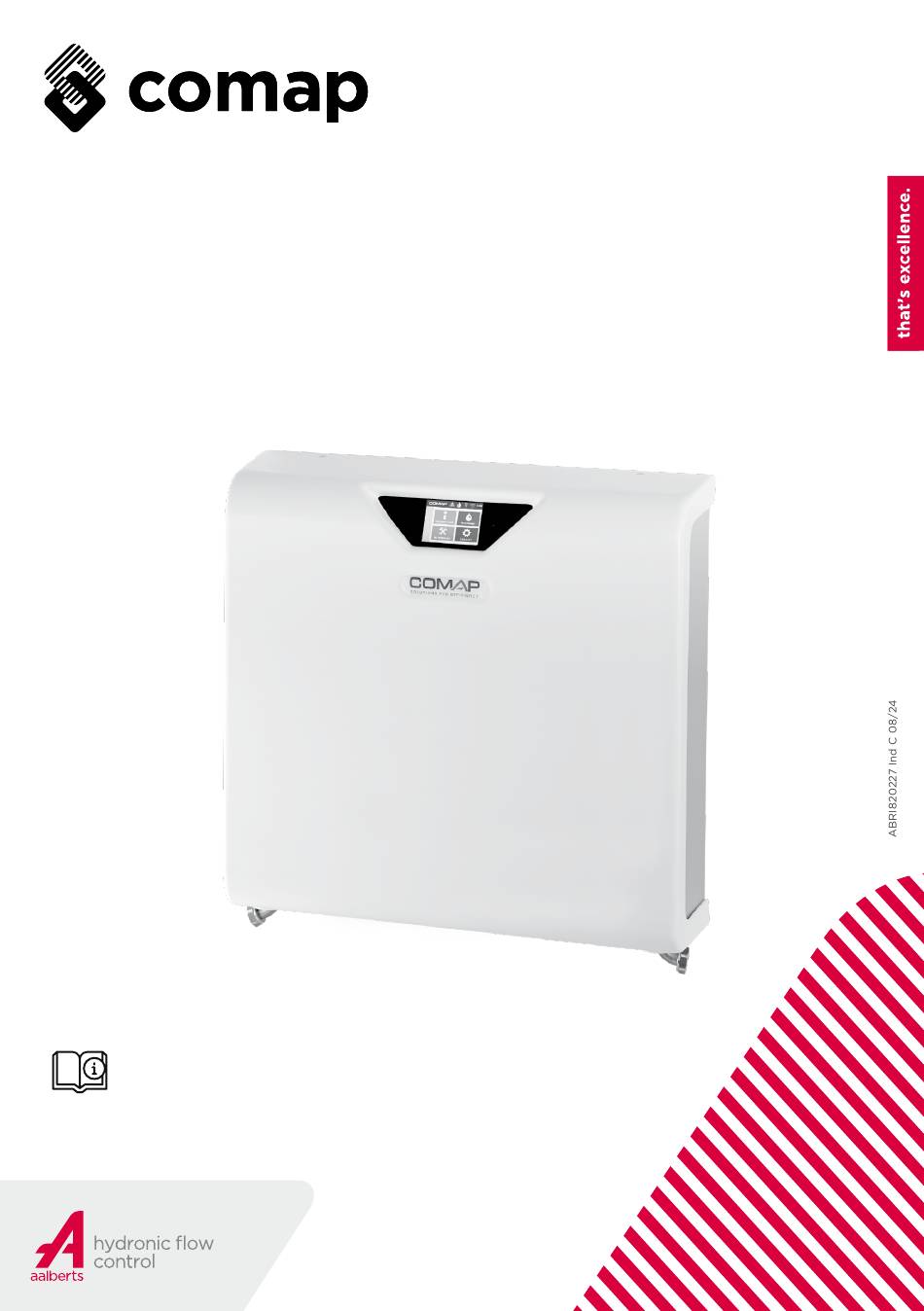

- Page 1 Komeo Centrale de traitement de l'eau Installation et mode d’emploi...
- Page 2 Scan for online manuals www.aalberts-hfc.com made in Europe...
- Page 3 Komeo - centrale de traitement de l'eau Table des matières Recommandations importantes ................4 1.1. Consignes de sécurité importantes et symboles ..................4 1.2. Consignes de sécurité liées à l’appareil ....................... 4 1.3. Garantie ..................................8 Présentation de Komeo .....................9 2.1. Fonctions électriques : ............................9 2.2.
- Page 4 1. Recommandations importantes 1.1. Consignes de sécurité importantes et symboles Avant d’utiliser cet appareil, veuillez lire attentivement ce guide et le conserver pour toute référence ultérieure. N’utilisez cet appareil que conformément à l’usage auquel il est destiné, en suivant les instructions du guide. Cet appareil ne peut pas être utilisé par des enfants âgés de moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à...
- Page 5 L’appareil nécessite un raccordement au réseau électrique, prévoir son installation à proximité d’une prise électrique. Sinon prévoir l’installation d’une prise. Il est conseillé de placer l’appareil à moins de 2 mètres d’une évacuation pour le raccordement aux eaux usées (optionnel). Raccorder hydrauliquement Komeo selon le DTU 60.1, 60.11. > Recommandations importantes...
- Page 6 Il est obligatoire d’installer en amont de l’appareil : une vanne d’arrêt et un clapet anti-retour normalisé. Il est préconisé d'installer en aval de l'appareil: une vanne d'arrêt. Pour un bon fonctionnement du Wi-Fi, il est préférable de placer Komeo dans une zone couverte par votre Box internet, sinon placer un relais Wi-Fi.
- Page 7 En cas de traces de poussière ou de fuites d’eau dans l’appareil, le débrancher et contacter le SAV COMAP. Couper l’eau et mettre l’appareil en By-pass (dérivation du circuit d’eau). Lors de la mise en service, procéder d’abord à la mise en eau, vérifier la parfaite étanchéité de l’appareil et de l’installation avant de procéder à...
- Page 8 Ne pas tenter de réparer, démonter ou modifier l’appareil soi-même. Cette notice est une aide à l'installation de la centrale de traitement de l'eau Komeo. Les visuels y figurant ne sont pas contractuels.
- Page 9 Komeo - centrale de traitement de l'eau 2. Présentation de Komeo 2.1. Fonctions électriques : • Antitartre par champs électriques avec 2 puissances de traitement. Technologie Rimeau Atex CSTBat n° 575 – 05/1995. • Chambre de traitement UVc en acier inoxydable. Lampe UVc 25 Watts.
- Page 10 2.3. Accessoires et consommables : • Cartouche filtrante 10 μ 15" BIRM®* à base de charbon actif extrudé (réf : Q511016001). • Cartouche filtrante 10 μ 15" KDF®* à base de charbon actif extrudé (réf : Q511015001). • Lampe UVc 25 W (réf : Q512013001). •...
- Page 11 III - Avant l’installation III - Avant l’installation 3. Pré-installation COMAP WT vous recommande vivement de faire appel à un professionnel pour COMAP WT vous recommande vivement de faire appel à un professionnel pour installer Komeo. Des suggestions de raccordements sont proposées, l’installation installer Komeo.
- Page 12 III - Avant l’installation COMAP WT vous recommande vivement de faire appel à un professionnel pour Se munir d'un niveau et utiliser le carton Attention de bien positionner le carton dans installer Komeo. Des suggestions de raccordements sont proposées, l’installation doit se faire dans les règles de l’art.
- Page 13 Komeo - centrale de traitement de l'eau Percer avec un foret de 6 mm de diamètre Retirer les chevilles des vis et placer les (diamètre de foret adapté aux chevilles entretoises entre la vis et la cheville. Choisir fournies dans le sachet d'accessoires).
- Page 14 4. Installation de Komeo 4.1. Raccordement hydraulique Vérifier la présence obligatoire en amont de l’appareil : d’un réducteur de pression (réglé à 3 bars maximum), d’un clapet antiretour normalisé, de vanne d’arrêt amont (la mise en place d'un bypass est fortement recommandé sur l'installation de la machine. à défaut, prévoir une vanne en aval de la machine.
- Page 15 Komeo - centrale de traitement de l'eau Avant l'installation à Tracer sur la canalisation la position du raccord et couper la canalisation. Conformer l’orifice du tube. Puis placer et sertir le raccord. Enfin visser le flexible sur le raccord. Mettre en place les éléments hydrauliques Mettre en place le tube d’évacuation en le...
- Page 16 tube d’évacuation en le clipsant En l’absence d’un raccord à l’égout à proximité de l’appareil, prévoir un récipient de 5 litres pour le nettoyage du préfiltre, En cas de raccordement à l’égout prévoir une fixation du tuyau (l’auto- nettoyage du préfiltre se fait sous pression et sous cet effet le tuyau noir pourrait sortir du raccordement à...
- Page 17 UVc. réglage de l’heure, de la date, de la langue, de la À noter que par défaut, Komeo est paramétrée avec la lampe UVc allumée en continu. dureté de l’eau, du mode de raccordement à...
- Page 18 Attention de bien positionner le carton dans le bon sens. 5. Mise en fonctionnement de la machine Prévoir 50 cm d'espace disponible au dessus de Komeo pour sortir la lampe UVc lors de son remplacement. Avant de procéder aux réglages de la Procéder à...
- Page 19 (jusqu’à 3) de réduction de la puissance du traitement anti- bactérien. Cette fonction permet d'économiser la lampe lorsque vous n'utilisez pas d'eau filtré par la komeo. De (heure/minute) A (heure/minute), puis valider grâce au bouton OK. Utiliser les flèches sur le bord gauche pour passer au créneau suivant ou précédent.
- Page 20 Votre box peut nécessiter un paramétrage spécifique si les connexions au réseau Wi-fi sont désactivées. Contacter le SAV COMAP en cas de difficulté de connection. Nous nous réservons le droit de modifier la conception et les spécifications techniques de nos produits.
- Page 21 Komeo - centrale de traitement de l'eau Traitement des données Si vous validez l'accès au service client et que votre Komeo est connectée à internet via une liaison WiFi, l'ensemble des données de contact, de configuration, le suivi des capteurs et les alertes générées sur votre machine sont envoyées sur le cloud COMAP.
- Page 22 Indication état position de la vanne lors d’une coupure de courant Indication système Écran tactile 6.2. Présentation des menus GÉNÉRAL INFORMATIONS Modèle : Komeo V3 Consommation d’eau estimée Hardware : V8.00.000 Débit Firmware : V1.21 Pression N° de série : A21090003...
- Page 23 Komeo - centrale de traitement de l'eau Menu INFORMATIONS Ce menu informe du n° de la carte électronique de la Komeo, le n° de série de la Koméo se trouve sur l'étiquette collée à l'intérieur du châssis. Pour revenir au menu principal, appuyer sur la maison en haut à...
- Page 24 Pour Apple : https://apps.apple.com/fr/app/komeo/id1120180096 6.4. Association de la centrale à l’application Pour associer la centrale Komeo à l’application de pilotage à distance, suivre la procédure suivante : Installer l’application Android ou iOS sur votre smartphone ou tablette. Connecter votre smartphone ou tablette au même réseau Wi-Fi que celui sur lequel est connecté...
- Page 25 Komeo - centrale de traitement de l'eau 6.5. Fonctions de la Koméo Système en parfait état de fonctionnement. Mode de gestion de la lampe UVc (paramétrage de créneaux horaire en mode économique). État de la lampe UVc (lampe allumée). État du Wi-Fi (Wi-Fi activé).
- Page 26 6.7. Paramétrage de la lampe UVc La lampe UVc est en mode économie : le fonctionnement de la lampe est réduit. Au bout d’une heure environ sans tirage d’eau, la lampe s’arrête. Elle se remet en route automatiquement dès le nouveau tirage d’eau. Important : Le mode économie est fortement déconseillé...
- Page 27 À la demande de Komeo, changer la lampe UVc en retirant de chapeau de lampe et en veillant à Appuy la débrancher de la prise située au niveau du connecteur de la lampe UVc sans tirer sur le câble ni Si l’a...
- Page 28 : Si l’appareil est paramétré et raccordé pour un à l’égout le nettoyage automatique est Suivre les indications de Komeo en ayant préalablemen évacuation à l’égout le nettoyage automatique es autonome, sinon : Suivre les indications de Komeo en ayant préalablement préparé...
- Page 29 Changement du fusible Komeo - centrale de traitement de l'eau Porte-Fusible 7.5. Changement du fusible Débrancher cordon Porte-Fusible d’alimentation l’appareil. Celui-ci Débrancher le cordon d’alimentation de redémarrer en mode maintenance et se l’appareil. Celui-ci va redémarrer en mode alimenté par le bloc pile. Ensuite, démonter maintenance et sera alimenté...
- Page 30 également se glisser entre l'écran et le cache noir réponse par le qui l'entoure. tactile Projection d'eau par les → Contacter le SAV COMAP WT boutons de purge lors de la maintenance de l'appareil (pour les appareils avec un numéro de série avant...
- Page 31 Komeo - centrale de traitement de l'eau Nature du défaut Causes Solutions Raccords mal vissés, joint Fermer la vanne avant l’appareil, ou bypassé abîmés, ou vieillis, fissure l'appareil grâce au bypass externe si présent, suite à une surpression, débranché l'appareil et contacter le SAV chocs lors du transport, COMAP WT.
- Page 32 15" 10µ en charbon actif avec du probable total BIRM. filtre BIRM Si des l'installation le message usure filtre BIRM apparaît contactez le SAV COMAP WT. Cartouche trop usée (Durée Allez dans Maintenance =} Remplacement des D020 : Usure > 1 an, consommations, type...
- Page 33 Komeo - centrale de traitement de l'eau 8.3. Défauts Majeurs (logo rouge) Nature du défaut Causes Solutions Lampe usée > 12 000H → Remplacer la lampe UVC 25W en respectant les indications dans le menu Maintenance =} Remplacement de la lampe UVc et suivre les instructions.
- Page 34 Nettoyage du tube quartz et remplacement des joints toriques et d’appui tube quartz. Il est recommandé de faire appel à un technicien certifié ou d’appeler le SAV COMAP pour connaître le détail et les procédures de ces étapes de maintenance préventive.
- Page 35 (correctifs logiciel ou ajout de nouvelles fonctionnalités). Suivez les mises à jour sur le site https://comap.aalberts-hfc.com/fr Téléchargez l'application de pilotage à distance de Komeo pour rester informé des événements sur votre réseau, de votre consommation d'eau et de l'état d'usure de vos consommables.
- Page 36 Aalberts hydronic flow control 77-79 Boulevard de la Bataille de Stalingrad Parkview building A 3rd floor 69100 Villeurbanne France +33 (0) 986 000 400 fr.nfo@aalberts-hfc.com comap.aalberts-hfc.com...
