Branchements

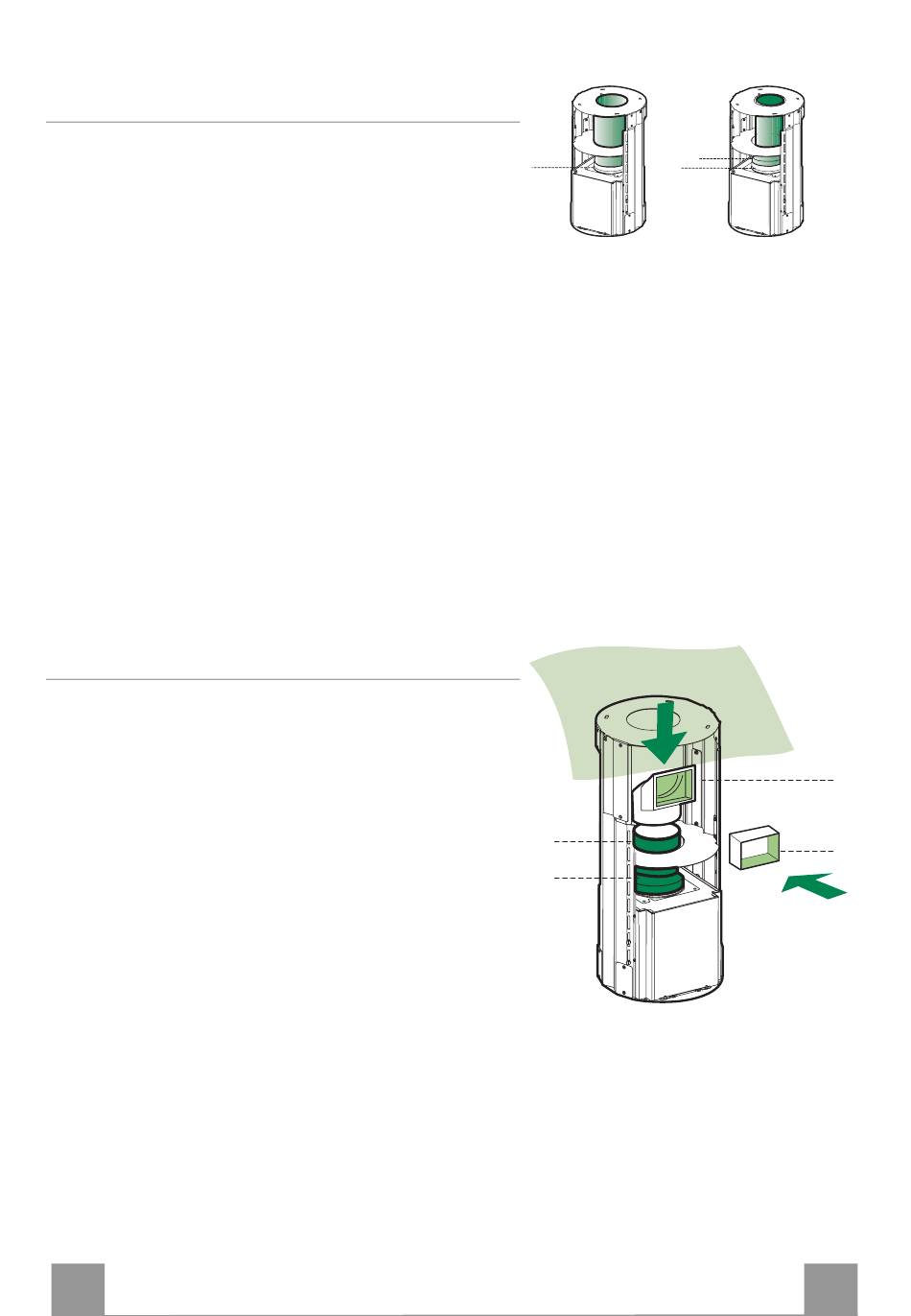

SORTIE AIR VERSION ASPIRANTE
En cas d'installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube ri-gide ou
flexible de ø 150 ou 120 mm, au choix de l'installateur.
branchement avec un tube de ø150
• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
branchement avec un tube de ø120
• Insérer le flasque de réduction 9 sur la buse avec cla-
pet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
SORTIE AIR VERSION FILTRANTE
• Insérer la Flasque de réduction 9 sur la sortie de
l'Aspirateur.
• Insérer par pression la Rallonge 14 sur la Flasque.
• Insérer par pression le Raccord 15 sur la Rallonge.
• Insérer latéralement la Rallonge 14.2 sur le Raccord
15, en s'assurant que la sortie se trouve en corres-
pondance du Goulot de la Cheminée.
FR
9
10
10
ø 150
14
9
ø 120
15
14.2
