STR-DA5500ES
Quick Setup Guide
Guide d'installation rapide
© 2009 Sony Corporation Printed in Malaysia

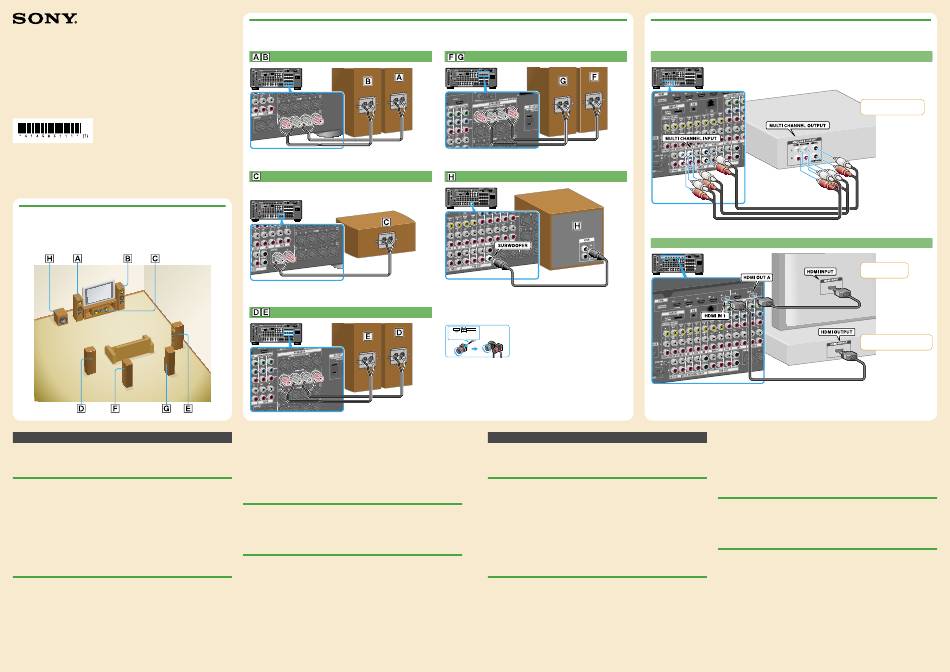

1: Installing speakers/
1: Installation des enceintes
English
This Quick Setup Guide describes how to connect a Super Audio CD/CD player, DVD player, Blu-ray
Disc Player, speakers, and a subwoofer so that you can enjoy multi-channel surround sound. Refer to the
operating instructions supplied with the receiver for details.
Instructions are explained with illustrations of the USA/Canadian model.
1: Installing speakers
The illustrations above show an example of a 7.1 channel speaker system (seven speakers and one
subwoofer) configuration. Refer to the operating instructions supplied with the receiver and the other side
of this guide.
The illustrations in the guide designate speakers as  through  .
 Front left speaker  Surround right speaker
 Front right speaker  Surround back left speaker*
 Center speaker  Surround back right speaker*
 Surround left speaker  Subwoofer
* The surround back speakers (left/right) are compliant with the zone 2 operation. Refer to the operating instructions supplied
with the receiver.
2: Connecting the speakers
Connect the speakers according to the number and kind of your speakers.
About speaker cords
Use speaker cords, which are appropriate for the width of the room.

By deciding on the color or mark of the speaker cord to be connected to the plus (+) or minus (–)

connector, you can always be sure of connecting the cord correctly without mistaking plus or minus.
2: Connecting the speakers/
2: Raccordement des enceintes
Speaker cord (not supplied)/
Cordon d'enceinte (non fourni)
Speaker cord (not supplied)/
Cordon d'enceinte (non fourni)
Speaker cord (not supplied)/
Cordon d'enceinte (non fourni)
About speaker terminals
Connect the terminals to the terminals of the receiver and connect the terminals to the
  

terminals of the receiver.
Refer to the illustration or the operating instructions supplied with the receiver for details of connecting

speaker cords.
Turn the locking knob until the speaker cord is connected securely.

About the SPEAKERS (OFF/A/B/A+B) switch
You can select the front speaker system. Refer to "7: Setting the speakers" in the operating instructions
supplied with the receiver for details.
3: Connecting other components
This is an example of how to connect this receiver and your components. Refer to step 3 of "Getting
Started" of the operating instructions supplied with this receiver for details on other connections and other
components.
This receiver is equipped with function for converting video signals. Refer to "3b: Connecting the video
components" in the operating instructions supplied with the receiver.
4: Connect all power cords last
Connect the supplied AC power cord (mains lead) to the AC IN terminal on the receiver, then connect the
AC power cord (mains lead) to a wall outlet.
Speaker cord (not supplied)/
Cordon d'enceinte (non fourni)
Audio cord (not supplied)/
Cordon audio (non fourni)
10 mm (13/32")
Français

Ce guide d'installation rapide explique comment raccorder un lecteur Super Audio CD/CD, un lecteur
DVD, un lecteur Blu-ray Disc, des enceintes et un subwoofer afin que vous puissiez profiter du son
surround multicanal. Consultez le mode d' e mploi fourni avec l'ampli-tuner pour plus d'informations.
Les instructions sont accompagnées d'illustrations pour le modèle américain/canadien.
1: Installation des enceintes
Les illustrations ci-dessus représentent un exemple de configuration de système d' e nceintes 7.1 canaux (sept
enceintes et un subwoofer). Consultez le mode d' e mploi fourni avec l'ampli-tuner et reportez-vous à l'autre
face de ce guide.
Les illustrations dans ce guide désignent les enceintes par  à 
 Enceinte avant gauche  Enceinte surround droite
 Enceinte avant droite  Enceinte surround arrière gauche*
 Enceinte centrale  Enceinte surround arrière droite*
 Enceinte surround gauche  Subwoofer
* Les enceintes surround arrière (gauche/droite) sont compatibles avec une opération de zone 2. Consultez le mode d' e mploi
fourni avec l'ampli-tuner.
2: Raccordement des enceintes
Raccordez les enceintes en fonction du nombre et type de vos enceintes.
Cordons d'enceinte
Utilisez des cordons d' e nceinte qui sont adéquats pour la largeur de la pièce.

En vous basant sur la couleur ou la marque du cordon d' e nceinte à raccorder au connecteur plus (+) ou

moins (–), vous êtes sûr de toujours brancher correctement le cordon sans inverser le plus et le moins.
3: Connecting other components/
3: Raccordement d'autres appareils
Super Audio CD player/ Lecteur Super Audio CD
Audio cord (not supplied)/
Cordon audio (non fourni)
Video components/ Appareils vidéo
HDMI cable (not supplied)/
Câble HDMI (non fourni)
Bornes d'enceintes
Raccordez les bornes aux bornes
 

Pour plus d'informations sur le raccordement des cordons d' e nceinte, consultez l'illustration ou le mode

d' e mploi fourni avec l'ampli-tuner.
Tournez le bouton de verrouillage jusqu'à ce que le cordon d'enceinte soit solidement connecté.

Commutateur SPEAKERS (OFF/A/B/A+B)
Vous pouvez sélectionner les enceintes avant. Consultez « 7 : Réglage des enceintes » dans le mode d' e mploi
fourni avec l'ampli-tuner pour plus d'informations.
3: Raccordement d'autres appareils
Ce guide donne un exemple de raccordement de cet ampli-tuner et de vos appareils. Reportez-vous à l' é tape
.
3 de « Mise en service » du mode d' e mploi fourni avec cet ampli-tuner pour plus d'informations sur d'autres
raccordements et d'autres appareils.
Cet ampli-tuner est équipé d'une fonction de conversion des signaux vidéo. Reportez-vous à « 3b:
Raccordement des appareils vidéo » dans le mode d' e mploi fourni avec l'ampli-tuner.
4: Raccordez tous les cordons d'alimentation en dernier lieu
Branchez le cordon d'alimentation secteur fourni à la borne AC IN de l'ampli-tuner, puis branchez-le à une
prise électrique murale.
Super Audio CD player/
Lecteur Super Audio CD
TV/
Téléviseur
HDMI cable (not supplied)/
Câble HDMI (non fourni)
DVD player, Blu-ray Disc Player/
Lecteur DVD, lecteur Blu-ray Disc
de l'ampli-tuner et les bornes aux bornes de l'ampli-tuner.
 
