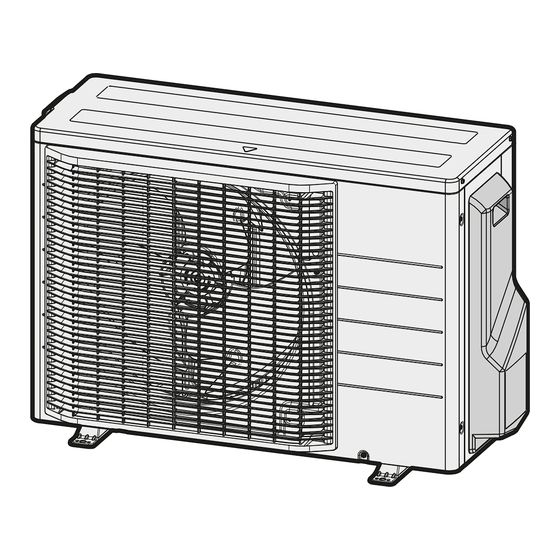

- Page 1 Manuel d'installation Série Split R32 RXM20A5V1B RXM25A5V1B9 RXM35A5V1B9 RXM42A5V1B Manuel d'installation ARXM25A5V1B Français Série Split R32 ARXM35A5V1B9...
- Page 2 4P687305-26G...
- Page 3 4P697463-12D...
- Page 4 4P697463-12D...
- Page 5 4P687305-31L...
- Page 6 Exécuter un test de fonctionnement .......... 16 votre modèle. 10 Maintenance et entretien La dernière révision de la documentation fournie est publiée sur le site régional Daikin et est disponible auprès de votre revendeur. 11 Dépannage Scannez le code QR ci-dessous pour trouver la documentation 11.1 Diagnostic de défaut par LED sur la carte de circuits imprimés...
- Page 7 ▪ Un sous-ensemble des récentes données techniques est réfrigérant R32, à l'exception des joints réalisés sur disponible sur le site régional Daikin (accessible au public). place qui relient directement l'unité intérieure à la ▪ L'ensemble complet des dernières données techniques est tuyauterie.
- Page 8 2 Instructions de sécurité spécifiques de l'installateur AVERTISSEMENT AVERTISSEMENT Ne touchez JAMAIS directement tout réfrigérant s’écoulant Tenez le câblage d'interconnexion éloigné des tuyaux en accidentellement. Il y a un risque de blessures graves cuivre sans isolation thermique, car ces tuyaux seront très dues aux gelures.
- Page 9 3 A propos du carton Bouchon de drainage (se situe au fond de l'emballage) AVERTISSEMENT Bouchon de drainage (1) ▪ Avant d'exécuter une opération de maintenance ou une Bouchon de drainage (2) Etiquette énergétique réparation, il faut TOUJOURS mettre le disjoncteur à l'arrêt sur le panneau d'alimentation, retirer les fusibles, puis ouvrir les dispositifs de protection de l'unité.
- Page 10 4 Installation de l'unité Refroidissement Chauffage –10~50°C BS –20~24°C BS 4.1.2 Exigences supplémentaires pour le lieu d'installation de l'unité extérieure par temps froid Protégez l'unité extérieure des chutes de neige directes et veillez à ce que l'unité extérieure ne soit JAMAIS ensevelie sous la neige. (mm) 100 mm au-dessus du niveau de neige prévu 4.2.2...
- Page 11 5 Installation des tuyauteries Matériau des tuyaux de réfrigérant ▪ Matériau de la tuyauterie: n'utiliser que du cuivre sans soudure désoxydé à l'acide phosphorique ▪ Raccords évasés: Utilisez uniquement un matériau recuit. ▪ Degré de trempe de la canalisation et épaisseur de paroi: Orifice de drainage Bâti inférieur Diamètre...
- Page 12 5 Installation des tuyauteries MISE EN GARDE Vérification de la tuyauterie de ▪ Pas de brasage ou de soudage sur place pour les réfrigérant unités avec charge de réfrigérant R32 pendant le transport. 5.3.1 Recherche de fuites ▪ Lors de l'installation du système de réfrigération, l'assemblage des pièces avec au moins une pièce REMARQUE chargée doit être effectué...
- Page 13 6 Charge du réfrigérant Si la longueur totale Alors… Charge du réfrigérant de la tuyauterie de liquide est de… A propos du réfrigérant >10 m R=(longueur totale (m) de la tuyauterie de liquide–10 m)×0,020 Ce produit contient des gaz à effet de serre fluorés. NE laissez PAS R=Charge supplémentaire (kg) (unités les gaz s'échapper dans l'atmosphère.
- Page 14 7 Installation électrique Apposition de l'étiquette des gaz à AVERTISSEMENT effet de serre fluorés Ne branchez PAS l'alimentation à l'unité intérieure. Cela pourrait provoquer une décharge électrique ou un 1 Remplissez l'étiquette comme suit: incendie. Contains fluorinated greenhouse gases AVERTISSEMENT RXXX ▪...
- Page 15 Disjoncteur (fusible fourni par le client et dont le calibre chapitre, une liste de contrôle de mise en service générale correspond à la plaque signalétique du modèle) est également disponible sur le Daikin Business Portal Dispositif de courant résiduel Alimentation (authentification exigée).
- Page 16 Conséquence possible : De l'eau de condensation peut liste de contrôle générale d’entretien/inspection est s'égoutter. également disponible sur le portail Daikin Business Portal L'unité intérieure reçoit les signaux de l'interface (authentification requise). utilisateur.
- Page 17 à l'intérieur de vote unité pour connaître les caractéristiques) ▪ Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public). Connecteur (masse du châssis) ▪ L'ensemble complet des dernières données techniques est Faisceau disponible sur le Daikin Business Portal (authentification requise).
- Page 18 13 Données techniques Symbole Signification Symbole Signification Diode électroluminescente Dispositif de régulation à (moniteur de service - verte) distance sans fil HIGH VOLTAGE Haute tension Borne Capteur à œil intelligent Bornier (bloc) IPM* Module d'alimentation intelligent Bobine du détendeur électronique K*R, KCR, KFR, KHuR, K*M Relais magnétique Y*R, Y*S...
- Page 19 13 Données techniques Légende du schéma de tuyauterie Détendeur électronique Filtre Ventilateur Pressostat haute pression (réinitialisation automatique) Thermistance Tube capillaire Vanne à 4 voies Accumulateur Compresseur Echangeur thermique Distributeur Flux de réfrigérant: Refroidissement Flux de réfrigérant: Chauffage Tuyauterie locale liquide 6,4 CuT Tuyauterie locale gaz 9,5 CuT RXM-A(9), ARXM-A(9) Manuel d'installation...
