Sommaire des Matières pour ViewSonic M1S

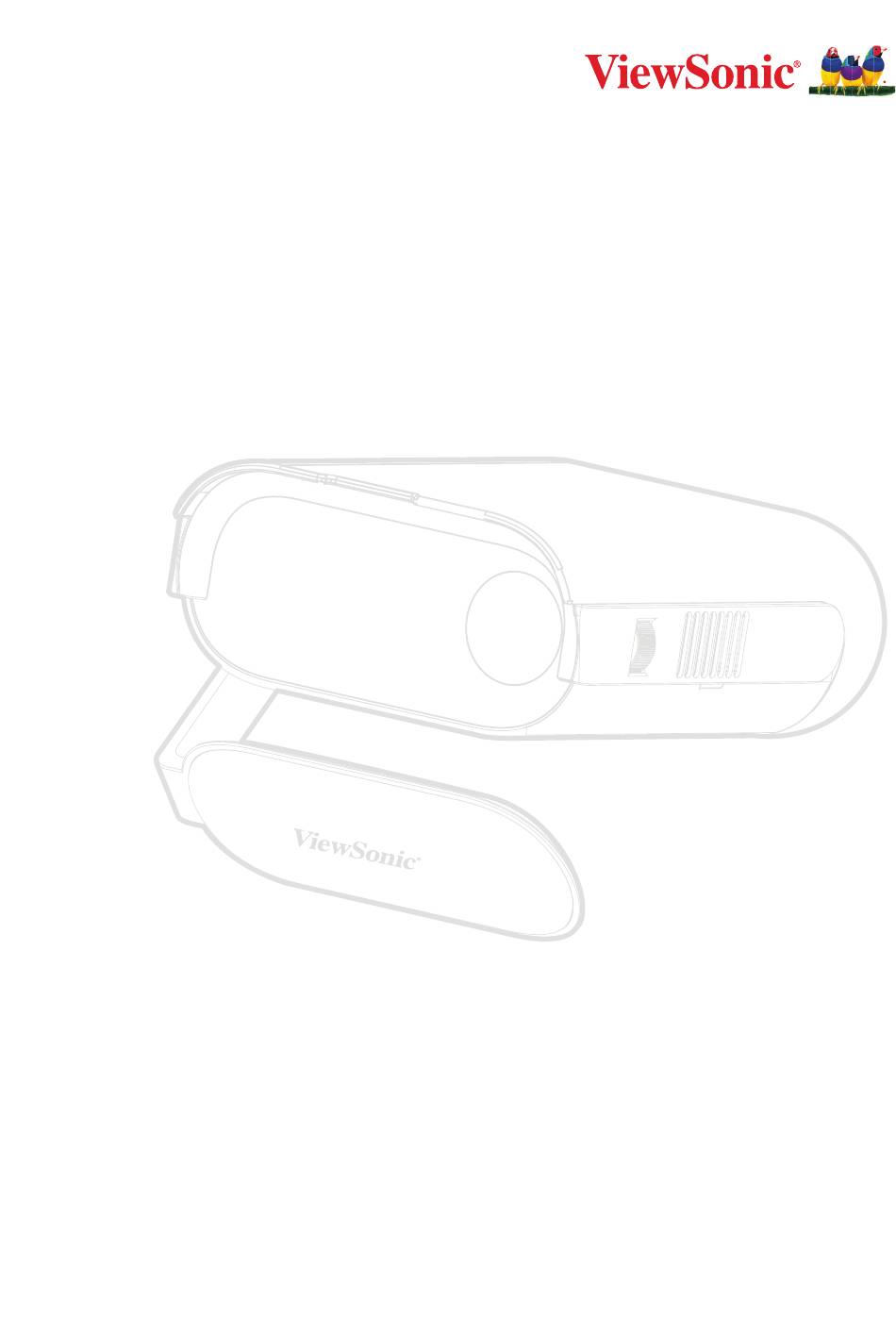

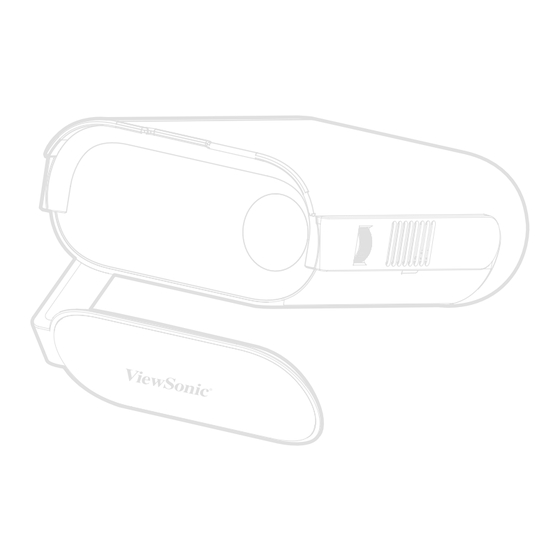

- Page 1 Projecteur LED portable Manuel utilisateur Modèle No. VS19529 P/N : M1S...
- Page 2 Merci d’avoir choisi ViewSonic® En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d’évolution technologique, d’innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic®...
- Page 3 Consignes de sécurité les Précautions de sécurité suivantes avant de commencer à utiliser le Veuillez lire projecteur. • Conservez ce guide d’utilisation dans un endroit sûr pour pouvoir vous y reporter ultérieurement. • Lisez tous les avertissements et suivez toutes les instructions. •...
- Page 4 • Si de la fumée, un bruit anormal ou une odeur inhabituelle sont présents, éteignez immédiatement le projecteur et contactez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser le projecteur. • Utilisez uniquement des fixations/accessoires spécifiés par le fabricant.
- Page 5 Table des matières Consignes de sécurité ..........3 Introduction ..............8 Contenu de la boîte ....................8 Présentation du produit ..................9 Projecteur ........................ 9 Ports d'E/S ......................10 Télécommande ...................... 11 Télécommande - Portée efficace ................12 Télécommande - Remplacement des piles ............12 Configuration initiale ..........
- Page 6 Fonctionnement du menu ......... 23 Source d’entrée sélectionnée ................23 Source d’entrée sélectionnée - Arborescence de l’affichage à l’écran (OSD) ..24 Home Screen (Écran Accueil) ................34 Navigation dans le menu ..................35 Source d’entrée sélectionnée - Arborescence de l’affichage à l’écran (OSD) ..36 Utilisation des menus ...................39 File Management (Gestion de fichiers) ..............
- Page 7 Informations relatives à la règlementation et aux services ..............57 Informations de conformité .................57 Déclaration de conformité FCC ................57 Déclaration Industry Canada ................. 58 Conformité à la CE pour les pays européens ............58 Déclaration de conformité RoHS2 ................. 59 Restrictions indiennes sur les substances dangereuses ........
- Page 8 Introduction Contenu de la boîte Élément Description Projecteur Cordon d’alimentation Câble USB type C Interrupteur mise en marche/arrêt Une télécommande avec des piles Sac de transport Guide de démarrage rapide...
- Page 9 Présentation du produit Projecteur Élément Description Volume plus Volume moins Lecture/Pause Témoin à diode (LED d’alimentation et de batterie) Haut-parleur Récepteur IR Objectif Bague de variation de la focale Ports d’E/S Support intelligent Montage trépied...
- Page 10 Ports d'E/S DC 19V USB C AUDIO HDMI USB A 5V/1.5A 1. DC IN 2. USB Type C 3. Audio Out 4. HDMI 5. USB Type A Veuillez utiliser le câble USB Type C fourni et assurez-vous que votre appareil USB Type C prend en charge la transmission 1 - vidéo.
- Page 11 Télécommande Bouton Description Alimentation Permet de mettre le projecteur sous ou hors tension Source Affiche le menu de sélection de la source d’entrée Haut/Bas/Gauche/ Permet de naviguer et de sélectionner les éléments du menu. Droite Confirme la sélection Paramétrage Affiche le menu Paramètres. Retour Retourne à...
- Page 12 Télécommande - Portée efficace Pour garantir le fonctionnement correct de la télécommande, suivez les étapes ci- dessous : 1. La télécommande doit être tenue à un angle de moins de 30° perpendiculairement au(x) capteur(s) de la télécommande IR du projecteur. 2.
- Page 13 Configuration initiale Choix de l’emplacement - Orientation du projecteur Vos préférences personnelles et la disposition de la pièce décideront de l’emplacement d’installation. Tenez compte des points suivants : • Taille et position de votre écran. • Emplacement d’une prise électrique adaptée. •...
- Page 14 Dimensions de projection Image 16:9 sur un écran 16:9 REMARQUE : (e) = Écran / (f) = Centre de l’objectif (a) Taille de (b) Distance de (c) Hauteur de Largeur de l’écran projection l’image l’image 76,2 32,16 0,82 14,7 37,36 26,15 101,6 42,88...
- Page 15 Branchements Branchement sur l’alimentation Alimentation CC (Prise électrique) 1. Branchez le cordon d’alimentation à l’adaptateur secteur. 2. Branchez l’adaptateur d’alimentation sur la prise ENTRÉE CC située sur le coté du projecteur. 3. Branchez le cordon d’alimentation sur une prise de courant. Lorsque connectée, la LED d’état de recharge passe en blanc.
- Page 16 Alimentation par batterie externe Le projecteur peut également être alimenté par une banque d’énergie. 15V/3A 1. Branchez une extrémité d’un câble USB Type C au port USB-C du projecteur. 2. Raccordez l’autre extrémité du câble USB Type-C à la batterie externe. REMARQUE : La batterie externe doit avoir une puissance minimale de 45 W (15 V/3 A) et prendre en charge le protocole Power Delivery (PD) en sortie.
- Page 17 Raccordement à des périphériques externes AUDIO HDMI USB A 5V/1.5A HDMI Branchement HDMI Raccordez une extrémité d’un câble HDMI au port HDMI de votre appareil vidéo. Puis raccordez l’autre extrémité du câble au port HDMI (HDCP 1.4/HDMI 1.4 pris en charge) de votre projecteur.
- Page 18 Utilisation du projecteur Mise en marche du projecteur 1. Assurez-vous que le projecteur est branché à une source d’alimentation ou que la batterie est suffisamment chargée. 2. Ouvrez le support intelligent en abbaissant son couvre-objectif. 3. Déplacez le support intelligent à l’angle de visualisation de votre choix. REMARQUE : Ne placez aucun objet lourd et n’exercez aucun effort sur le côté...
- Page 19 Réglage de l’image projetée Réglage de la hauteur du projecteur et de l’angle de projection Le projecteur est équipé d’un support intelligent. Régler le support modifie la hauteur du projecteur et l’angle de projection verticale. Réglez soigneusement le support pour ajuster finement la position de l’image projetée. REMARQUE : Si le projecteur n’est pas placé...
- Page 20 Première activation Si le projecteur est activé pour la première fois, vous devez sélectionner votre langue préférée, l’orientation de projection et les paramètres réseau. Suivez les instructions à l’écran en utilisant les boutons OK et Haut/Bas/Gauche/Droite sur la télécommande. L’apparition de l’écran « Fin » indique que le projecteur est prêt à être utilisé.
- Page 21 Projection Orientation (Orientation du projecteur) Sélectionnez l’orientation de projection préférée et appuyez sur OK pour confirmer la sélection. Pour plus d’informations, consultez la page <?>. Preferred Language (Langue préférée) Sélectionnez la langue souhaitée et appuyez sur OK pour confirmer la sélection.
- Page 22 Arrêt du projecteur 1. Si vous appuyez sur le bouton Alimentation de la télécommande, le message suivant apparaîtra : 2. Utilisez les boutons directionnels Haut et Bas de la télécommande pour sélectionner Turn Off (Éteindre) et appuyez sur OK sur la télécommande. REMARQUE : Lorsqu’il n’est pas utilisé, appuyez sur le bouton Alimentation pour l’éteindre.
- Page 23 Fonctionnement du menu Source d’entrée sélectionnée Une fois votre source d’entrée sélectionnée, vous pouvez régler le menu Image Setting (Paramètres d’image). Pour accéder au menu Image Setting (Paramètres d’image).
- Page 24 Source d’entrée sélectionnée - Arborescence de l’affichage à l’écran (OSD) Menu principal Sous-menu Option de menu Brightest Color Mode Movie Low Blue Light Brightness (-/+, 0~100) Contrast (-/+, -50~50) 6500K 7500K 9300K Red Gain (-/+, 0~100) Green Gain (-/+, 0~100) Blue Gain (-/+, 0~100) Color Temp...
- Page 25 Menu principal Sous-menu Option de menu Auto Aspect Ratio 16:9 Auto HDMI Settings Range Full Limited Disable Frame Sequential 3D Format Frame Packing 3D Settings Top-Bottom Advanced Side-by-Side Disable 3D Sync Invert Invert Movie Audio Mode Music Audio Settings Audio Volume (-/+, 0~50) Disable Mute...
- Page 26 Menu Image Setting (Paramètres d’image) Pour accéder au menu Image Setting (Paramètres d’image) : 1. Appuyez sur Paramètre sur la télécommande. 2. Utilisez les boutons Haut/Bas pour sélectionner un menu.
- Page 27 3. Utilisez ensuite les boutons Gauche/Droite pour accéder au(x) sous-menu(s) et/ ou régler les paramètres. 4. Appuyez sur le bouton Retour pour accéder au menu précédent ou quitter. REMARQUE : La source du périphérique USB ne prend pas en charge la fonction Réglage de l’image.
- Page 28 Option de menu Description Le projecteur dispose de plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode adapté à votre environnement d’exploitation et au signal d’entrée. Brightest (Intensité élevée) Optimise la luminosité de l’image projetée. Ce mode est adapté aux environnements où...
- Page 29 Option de menu Description Sélectionnez le réglage de température de couleur. 6 500K Conserve une coloration blanche normale. 7 500K Une température de couleur plus élevée, plus froide que 6500K. 9 300K La température de couleur la plus élevée fait apparaître l’image Color Temp plus bleutée.
- Page 30 Menu paramètres Advanced (Avancé) Pour accéder au menu Advanced (Avancé) : 1. Appuyez sur Paramètre sur la télécommande. 2. Appuyez sur le bouton Droit pour accéder au menu Advanced (Avancé).
- Page 31 3. Utilisez les boutons Haut/Bas pour sélectionner un menu. 4. Utilisez ensuite les boutons Gauche/Droite pour accéder au(x) sous-menu(s) et/ ou régler les paramètres. 5. Appuyez sur le bouton Retour pour accéder au menu précédent ou quitter.
- Page 32 Option de menu Description Le format correspond au rapport entre la largeur de l’image et sa hauteur. Le traitement numérique du signal permet aux périphériques d’affichage numérique, comme ce projecteur, d’agrandir l’image et de la mettre à l’échelle de manière dynamique, en lui donnant un aspect différent de celui du signal d’entrée.
- Page 33 Option de menu Description Audio Settings Ajuste les paramètres audio. (Paramètres audio) Information Affiche la source d’entrée, la résolution et le format 3D. (Informations)
- Page 34 Home Screen (Écran Accueil) Home Screen (Écran Accueil) s’affiche chaque fois que vous démarrez le projecteur. Pour naviguer dans Home Screen (Écran Accueil), utilisez simplement les boutons directionnels de la télécommande. Vous pouvez revenir à Home Screen (Écran Accueil) principal à tout moment en appuyant sur le bouton Accueil de la télécommande, quelle que soit la page dans laquelle vous vous trouvez.
- Page 35 Navigation dans le menu 1. Lorsque l’écran d’accueil est affiché, appuyez sur les touches directionnelles gauche/droite pour sélectionner un menu principal (Gestion des fichiers, Paramètres de base, Paramètres avancés ou Informations). Appuyez sur la touche OK de la télécommande pour accéder au menu. 2.
- Page 36 Source d’entrée sélectionnée - Arborescence de l’affichage à l’écran (OSD) Menu principal Sub-menu Option de menu File Management English French German Italian Spanish Russian 繁體中文 簡體中文 日本語 韓語 Swedish Dutch Language Turkish Czech Basic Settings Portuguese Thai Polish Finnish Arabic Indonesian Hindi Vietnam...
- Page 37 Menu principal Sub-menu Option de menu Disable Auto V Keystone Enable V Keystone (-/+, -40~40) Keystone H Keystone (-/+, -40~40) Disable 4 Corner Basic Settings Enable 4 Corner Adjustment 0.8x Zoom 0.9x 1.0x Test Pattern Disable Power On Source HDMI USB C Disable Power On Ring Tone...
- Page 38 Menu principal Sub-menu Option de menu Full Light Source Level Battery Saving Disable Advanced High Altitude Mode Enable Reset Settings Reset to Factory Default Light Source Hours System Version Information Memory Information XX GB of XX GB Used Serial Number...
- Page 39 Utilisation des menus File Management (Gestion de fichiers) Gérez facilement les fichiers et les dossiers. 1. Sélectionner : Home (Accueil) > File Management (Gestion de fichiers). 2. Sélectionnez un appareil dans la liste des sources. Utilisez les boutons de direction pour sélectionner le fichier souhaité. Appuyez ensuite sur OK sur la télécommande pour ouvrir le fichier sélectionné.
- Page 40 Comment éditer un fichier 1. Depuis File Management (Gestion de fichiers), appuyez et maintenez le bouton OK enfoncé pendant trois (3) secondes. 2. Une case à cocher apparaît devant chaque fichier. Utilisez les boutons de direction et appuyez sur OK pour sélectionner un ou plusieurs fichiers. 3.
- Page 41 Comment utiliser les boutons de la barre de contrôle multimédia Les boutons de la barre de contrôle multimédia apparaissent à l’écran si un fichier vidéo, musical ou photo est sélectionné pour être ouvert. Image Vidéo Musique Retour Retour Retour Lire Retour Lire Suivant...
- Page 42 Formats de fichiers pris en charge Formats multimédia Extension Type Codec .avi Audio .mp4 .m4v Vidéo H.264/MPEG-4 .mov .mkv Vidéo H.264 Vidéo H.264, MPEG-2 .trp Audio .mts .m2ts Vidéo MPEG-1, MPEG-2 .vob Audio DVD-LPCM .mpg Vidéo MPEG-1 Formats bureautiques Éléments Voyants doc/docx Peut ouvrir et lire des documents au format doc/docx...
- Page 43 Formats de périphériques externes connectés pris en charge Taille prise en charge Appareil Format NTFS Format FAT32 exFAT (Taille max.) Lecture Écrire Lecture Écrire Lecture Écrire Clé USB 256 GB Disque dur 2 Go REMARQUE : • L’outil de formatage Windows 10 intégré prend uniquement en charge le format FAT32 jusqu’à...
- Page 44 Basic settings (Paramètres de base) 1. Depuis l’écran d’accueil, sélectionnez Basic Settings (Paramètres de base), puis appuyez sur OK sur la télécommande. 2. Appuyez sur les touches directionnelles haut/bas pour sélectionner un menu. Appuyez ensuite sur les touches directionnelles gauche/droite pour accéder aux sous-menus et/ou régler les paramètres.
- Page 45 3. Appuyez sur le bouton Return (Retour) pour accéder au menu précédent ou quitter. Menu Description Language (Langue) Sélectionnez la langue de votre choix. Projector Position Sélectionnez la position de projection préférée. (Position du projecteur) Ajustez la distorsion trapézoïdale de l’image à l’écran. Auto V Keystone (Trapèze V auto) Fournit une image rectangulaire à...
- Page 46 Advanced Settings (Réglages avancés) 1. Depuis l’écran d’accueil, sélectionnez Advanced Settings (Réglages avancés), puis appuyez sur OK sur la télécommande. 2. Appuyez sur les touches directionnelles haut/bas pour sélectionner un menu. Appuyez ensuite sur les touches directionnelles gauche/droite pour accéder aux sous-menus et/ou régler les paramètres.
- Page 47 Menu Description Power On Source Permet à l’utilisateur d’accéder à la source souhaitée directement (Source de mise sous après avoir allumé le projecteur. tension) Power On Ring Tone (Bip de mise sous Active ou désactive la sonnerie de mise sous tension. tension) Auto Power Off (Arrêt Auto) Le projecteur peut s’éteindre automatiquement après une durée...
- Page 48 Menu Description Il est recommandé d’utiliser le mode Haute altitude lorsque votre environnement est entre 1 500 et 3 000 m au-dessus du niveau de la mer et la température comprise entre 5°C et 25°C. High Altitude Mode (Mode haute altitude) REMARQUE : Si vous utilisez ce projecteur dans des conditions extrêmes autres que celles...
- Page 49 Information (Informations) 1. Depuis l’écran d’accueil, sélectionnez Information (Informations), puis appuyez sur OK sur la télécommande. 2. Affichez les informations et l’état du système. 3. Appuyez sur le bouton Return (Retour) pour accéder au menu précédent ou quitter.
- Page 50 Annexe Caractéristiques Élément Catégorie Caractéristiques Type 0,2” WVGA, LED Taille d’affichage 24”~100” Distance de projection 0,64-2,66 m (38”@ 1 m) Objectif F=1,7, f=5,5 mm Zoom optique Fixe Zoom numérique 0,8x~1,0x Projecteur Type de source lumineuse LED RVB Durée de vie de la source jusqu’à...
- Page 51 Chronogramme Synchronisation vidéo HDMI/USB C Fréquence Fréquence de Fréquence Synchronisation Résolution horizontale l’horloge de verticale (Hz) (kHz) points (MHz) 480i 720(1440) x 480 15,73 59,94 480p 720 x 480 31,47 59,94 576i 720(1440) x 576 15,63 576p 720 x 576 31,25 720/50p 1280 x 720...
- Page 52 Prise en charge de la synchronisation PC via HDMI/USB C Taux de Fréquence de Fréquence Résolution rafraîchissement l’horloge de horizontale (kHz) (Hz) points (MHz) 59,94 31,469 25,175 640 x 480 72,809 37,861 31,5 37,5 31,5 720 x 400 70,087 31,469 28,3221 56,250 35,156...
- Page 53 Prise en charge de la synchronisation 3D HDMI 3D (BlueRay 3D avec trame informations) Taux de Résolution Rapport Signal rafraîchissement Assistance (points) D’Aspect (Hz) Encapsulage de trame 16:9 23,98/24 1080p 1920 x 1080 16:9 50/59,94/60 720p 1280 x 720 Côte à côte 16:9 50/59,94/60 1080i...
- Page 54 Voyants LED Voyant Description Vert Marche Rouge Mode veille Blanc clignotant Chargement du projecteur Blanc fixe La batterie est complètement chargée...
- Page 55 Dépannage Cette section décrit certains problèmes courants que vous pouvez rencontrer lors de l’utilisation du projecteur. Problème ou ques- Solutions possibles tion Le projecteur ne • Assurez-vous que le cordon d’alimentation est s’allume pas. correctement branché au projecteur et à la prise électrique.
- Page 56 • Assurez-vous que le projecteur est éteint et que le câble d’alimentation est débranché de la prise électrique. • Ne retirez jamais de pièces du projecteur. Contactez ViewSonic® ou un revendeur si une pièce du projecteur doit être remplacée. • Ne vaporisez et ne versez jamais de liquide directement sur le boîtier.
