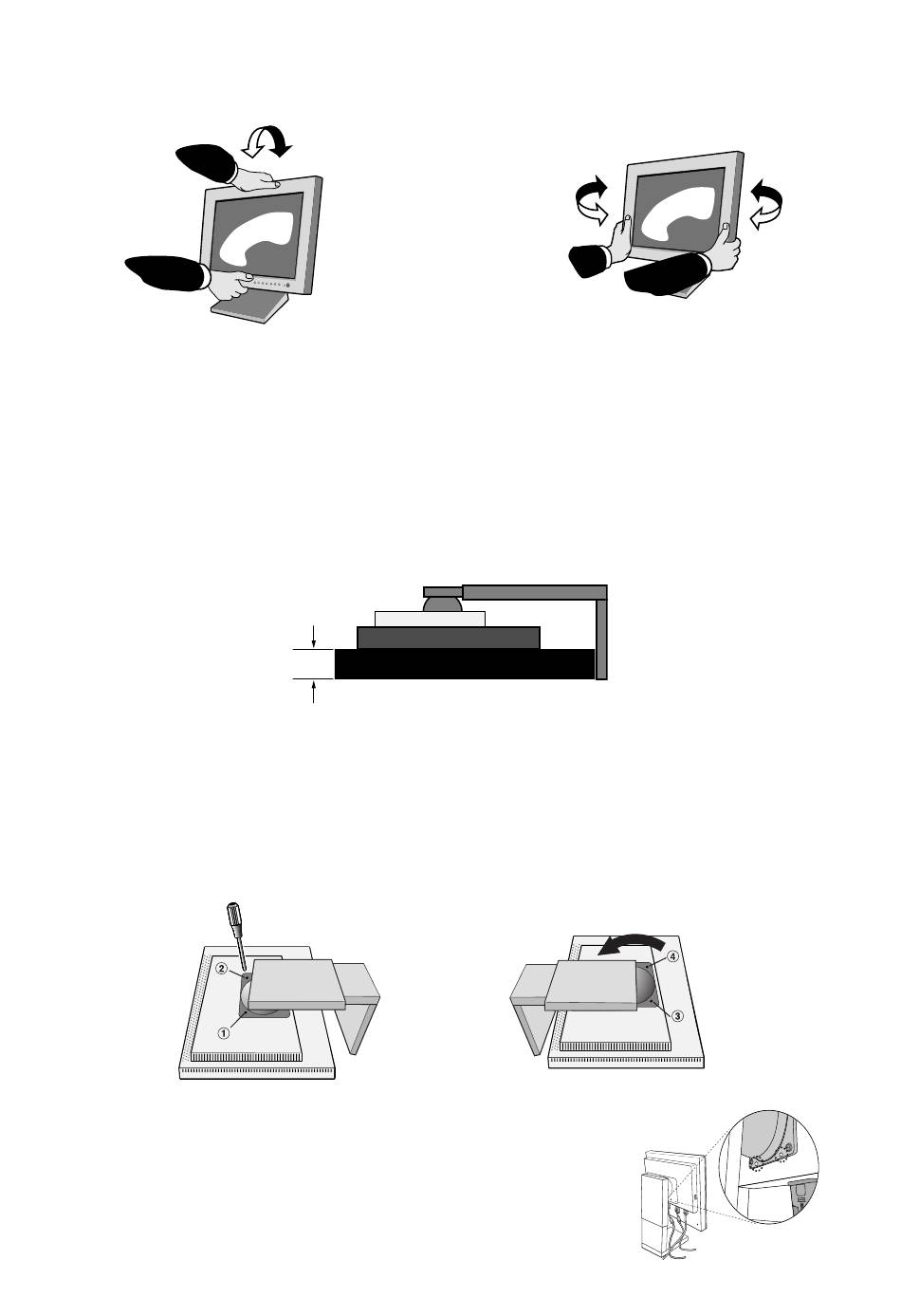

Inclinaison
Tenez le haut et le bas de l'écran du moniteur et ajustez
manuellement l'inclinaison souhaitée (Figure TS.1).
REMARQUE : Manipulez l'écran avec précaution lorsque
Figure TS.1
REMARQUE : Si la fonction de l'inclinaison n'est pas disponible, faire pivoter l'écran de 90° dans le sens des aiguilles d'une montre
jusqu'à ce que vous entendiez un clic.
Dépose pour montage du support du moniteur
Pour préparer le moniteur en vue d'un autre montage :
1. Déconnectez tous les câbles.
2. Placez les mains de chaque côté du moniteur et levez ce dernier jusqu'à la position la plus haute.
3. Placez le moniteur face vers le bas sur une surface non abrasive. Placez l'écran sur une plate-forme de 36 mm de manière à ce
que le support soit parallèle à la surface (Figure S.1).
4. Retirez les deux vis du haut qui connectent le moniteur au support (Figure S.2). Tournez le support de 180° dans le sens des
aiguilles d'une montre (deux clics doivent se faire entendre). Retirez les vis du bas (Figure S.3) et ôtez le support. Le moniteur est
maintenant prêt pour un montage différent.
5. Inversez cette procédure pour fixer à nouveau le support : revissez les deux vis du bas, tournez le support de 180° dans le sens
contraire des aiguilles d'une montre (deux clics doivent se faire entendre) et revissez les deux vis du haut.
REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA (pas de 100 mm).
REMARQUE : Manipulez avec soin, en retirant le support du moniteur.
REMARQUE : Lorsque le LCD est en mode Paysage, assurez-vous que les deux
renfoncements arrondis sont bien au bas de l'écran (Figure S.4).
Attention :
Veuillez utiliser les vis originales (4 vis ) lors du montage pour éviter
d'endommager le moniteur et le support. Afin de respecter les prescriptions
relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la
stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit
être uniquement utilisé avec un bras homologué (par exemple, portant la
marque GS).
36 mm
Figure S.2
Pivotement
Tenez les deux côtés de l'écran du moniteur et ajustez
manuellement le pivotement souhaité (Figure TS.2).
vous l'inclinez.
Figure S.1
31
Figure TS.2
Figure S.3
Figure S.4
