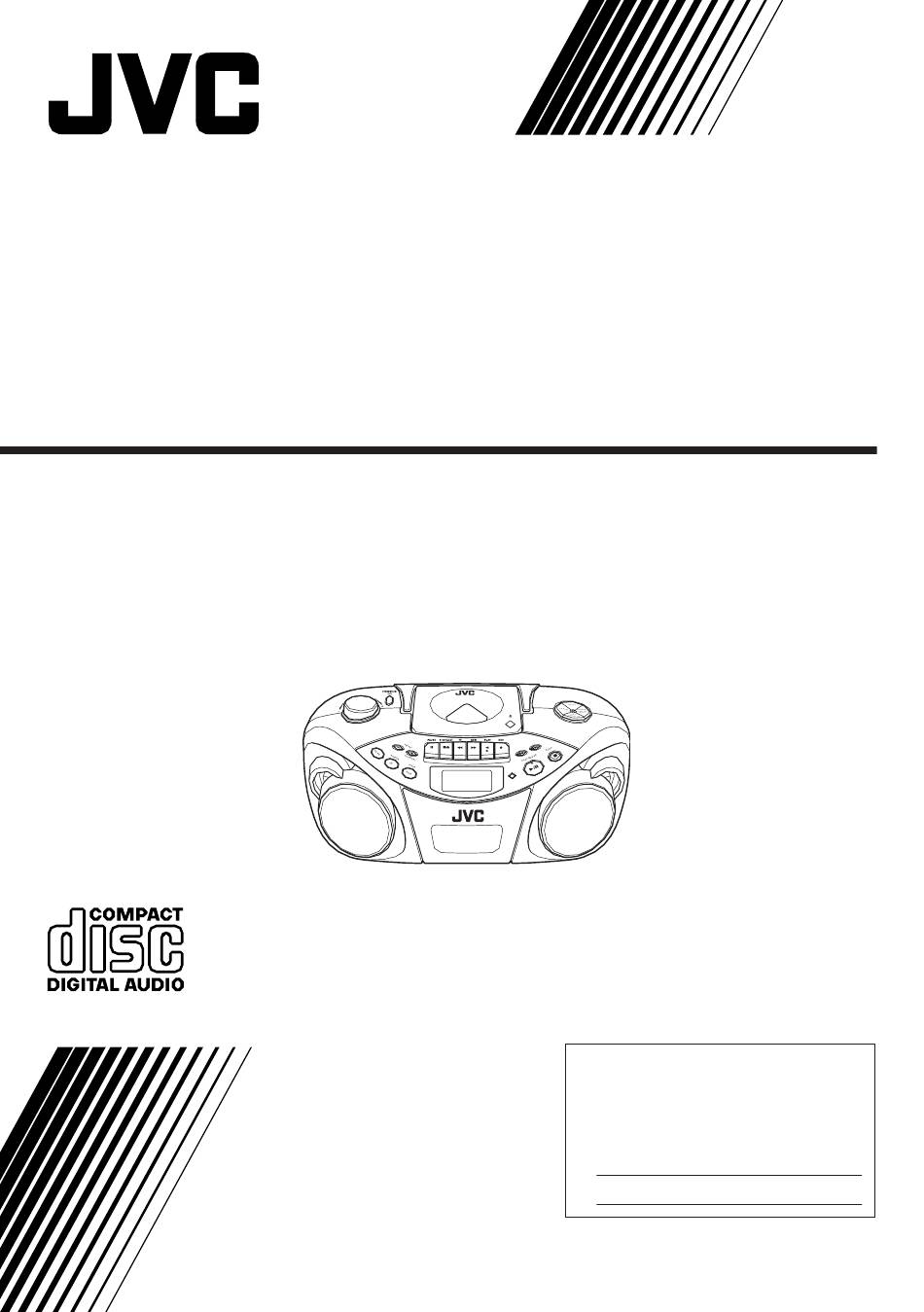

CD PORTABLE SYSTEM

CHAINE PORTABLE A CD

RC-EX20S/RC-EX20A/

RC-EX20B

INSTRUCTIONS

MANUEL D'INSTRUCTIONS

PUSH

DISPLAY

For Customer Use:

Enter below the Model No. and Serial No.

which are located on the rear of the

cabinet.

Retain this information for future reference.

Model No.

Serial No.

LVT1225-002A

[C]

Sommaire des Matières pour JVC RC-EX20S

Page 1 CD PORTABLE SYSTEM CHAINE PORTABLE A CD RC-EX20S/RC-EX20A/ RC-EX20B PUSH DISPLAY INSTRUCTIONS For Customer Use: Enter below the Model No. and Serial No. which are located on the rear of the cabinet. MANUEL D’INSTRUCTIONS Retain this information for future reference.
Page 2 Warnings, Cautions and Others Mises en garde, précautions et indications diverses CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN DO NOT EXPOSE TO RAIN OR MOISTURE NE PAS EXPOSER À LA PLUIE NI À L'HUMIDITÉ ATTENTION:RISQUE DE CHOC ELECTRIQUE, NE PAS OUVRIR The lightning flash with arrowhead symbol, within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage”...
Page 3 WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. For Canada/pour le Canada CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT. ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQUAU FOND.
Page 4 CONTENTS FEATURES ..............1 PLAYING COMPACT DISCS ........8 SAFETY PRECAUTIONS ......... 1 RADIO RECEPTION ..........12 HANDLING PRECAUTIONS ........2 CASSETTE PLAYBACK ......... 14 POWER SUPPLY ............3 RECORDING ............16 NAMES OF PARTS AND CONTROLS ....4 MAINTENANCE ............18 TURNING THE UNIT ON/OFF .........
Page 5 HANDLING PRECAUTIONS 5 Safety mechanism Do not use this unit in direct sunlight or leave the unit The unit incorporates a safety interlock mechanism in a closed automobile (or yacht, etc.) where it would which switches off the laser beam when the disc door be exposed to high temperatures above 40°C.
Page 6 CAUTIONS: • Use only with the JVC power cord provided with this CAUTIONS: unit to avoid malfunction or damage to the unit. • When not using the unit for a long time (more than Remove batteries when using the power cord.
Page 7 NAMES OF PARTS AND CONTROLS Top and front sides PUSH DISPLAY 1 VOLUME knob 7 MUTING button 2 STANDBY/ON button 8 PROGRAM/CLOCK SET button 3 PRESET – button 9 TAPE button PRESET + / CD REPEAT button CD/RANDOM button 4 Tape operation buttons BAND/TUNER button PAUSE 8 button 10 Display window...
Page 8 Rear side 15 Telescopic antenna 19 Battery compartment cover 20 ÓAC IN (AC input) jack 16 RESET button 17 BEAT CUT switch 18 PHONES jack Connect stereo mini headphones (3.5-mm diameters, impedance of 16 Ω to 32 Ω) to this jack. The speaker output is switched off with headphones connected.
Page 9 SETTING THE CLOCK 2,3,4 PUSH DISPLAY Note: Before operating the unit any further, first set the clock built in this unit. If there is a power failure, the clock loses the setting and The clock uses 12-hour indication. “AM 12:00” indicates is reset to “AM 12:00.”...
Page 10 ADJUSTING THE SOUND PHONES (on the rear) MUTING VOLUME HBS/PRESET EQ PUSH DISPLAY Adjusting the volume Reinforcing the bass sound You can enjoy powerful bass sound with the Hyper-Bass Turn VOLUME clockwise to increase the volume or Sound effect. counterclockwise to decrease it. The volume level can be adjusted in 31 steps (00 VOL to Press and hold HBS/PRESET EQ so that the HBS 30 VOL).
Page 11 PLAYING COMPACT DISCS • Removing the disc from its storage case and Notes on compact discs replacing it This unit has been designed only to play back the following CDs. • Digital audio CD • Recordable digital audio CD (CD-R) •...
Page 12 Basic operation PUSH DISPLAY 1 Press CD/RANDOM to enter CD mode, if the unit To stop playback is in TUNER or TAPE mode. Press STOP 7. 2 Press ) PUSH to open the disc door. STOP 3 Load a disc with the label side facing up and close the disc door.
Page 13 Skipping Search – locating a desired position on the disc • To skip back to the previous track During playback, press 4 once to return to the Press and hold 4 or ¢ during playback. beginning of the current track, press twice to skip back Monitor the sound and release the button when the to the beginning of the previous track.
Page 14 Programmed playback Up to 20 tracks can be programmed to play in any desired order. 2,4,5 PUSH DISPLAY Note: To stop during playback Press STOP 7. There is a time limit in doing the following steps. If the setting is canceled before you finish, start from step 2 The PROG indicator goes off and the unit exits from again.
Page 15 RADIO RECEPTION Tuning in a station PUSH DISPLAY 1 Press BAND/TUNER to enter the tuner mode. Using the antennas 2 Press BAND/TUNER to select the band, FM or 3 Press and hold 4 or ¢ for more than 1 second. The unit starts searching and stops when a station of sufficient signal strength is tuned in.
Page 16 Presetting stations You can preset 10 FM and 10 AM stations. 3,5,6 PUSH DISPLAY 5 Press PROGRAM/CLOCK SET. There is a time limit in doing the following steps. If the setting is canceled before you finish, start from step 3 The tuned station in step 2 is stored in the preset again.
Page 17 CASSETTE PLAYBACK Notes on cassette tapes Loading a cassette • Use only type-I normal tapes. The recording/playback 1 Press STOP/EJECT § to open the cassette characteristics of this unit are those for normal tapes, holder. which have different characteristics from CrO 2 Load a cassette with the open side up and the metal tapes.
Page 18 Basic operation PUSH DISPLAY 1 Press TAPE to enter the tape mode. Fast-winding a tape Press REW ¡ or FF 1. 2 Load a cassette. When the tape reaches the end, press STOP/EJECT § Use only a type-I normal tape. to release REW ¡...
Page 19 RECORDING Basic operation PUSH DISPLAY Standard recording Using the beat-cut function When recording an AM broadcast, beats may occur. If 1 Prepare the recording source. this happens, change the BEAT CUT switch on the rear • When recording from the radio: of the unit to either “1”...
Page 20 Synchronized recording with CD playback You can make the CD player to start playback when the tape deck enters the recording mode. PUSH DISPLAY 1 Load a cassette. When the tape reaches the end first, the CD player enters the pause mode. Press PLAY/PAUSE 3/8 to continue Use only a type-I normal tape.
Page 21 MAINTENANCE Cleaning the heads, capstan and Cleaning the CD pickup lens pinch roller If the CD pickup lens is dirty, the sound may be degraded. Cleaning is important! When the tape is running, magnetic powder and dust Open the disc door and clean the lens. naturally accumulate on the heads, capstan and pinch Use a blower (available at a camera store, etc.) to blow roller.
Page 22 TROUBLESHOOTING • If you are having a problem with your unit, check this • If you cannot solve the problem from the hints given list for a possible solution before calling for service. here, or the unit has been physically damaged, call a qualified person, such as your dealer, for service.
Page 23 SPECIFICATIONS CD player General : 9 cm (3.5") cone × 2 CD capacity : 1 CD Speakers : 4 Ω Signal-to-noise ratio : 75 dB Speaker impedance : 4 W (2 W + 2 W) at 4 Ω Dynamic range : 60 dB Output power (10% THD)
Page 24 TABLE DES MATIÈRES CARACTÉRISTIQUES ..........1 LECTURE DE DISQUES COMPACTS ....8 CONSIGNES DE SÉCURITÉ ........1 RÉCEPTION RADIO ..........12 CONSIGNES D’UTILISATION ........ 2 LECTURE DE CASSETTES ........14 ALIMENTATION ............3 ENREGISTREMENT ..........16 DESCRIPTION ET COMMANDES ......4 ENTRETIEN .............
Page 25 CONSIGNES D’UTILISATION 5 Mécanisme de sécurité N’exposez pas cette unité aux rayons directs du soleil L’unité intègre un mécanisme de verrouillage de ou ne laissez pas cette unité dans une voiture fermée sécurité qui désactive le rayon laser lorsque la porte (ou dans un bateau, etc.) où...
Page 26 éviter un ou d’endommager l’unité. disfonctionnement ou des dommages à l’unité. Enlevez les piles pendant l’utilisation du cordon • Quand le cordon d’alimentation JVC fourni avec d’alimentation. l’unité est raccordé, l’alimentation passe • Assurez-vous de débrancher le cordon d’alimentation automatiquement des piles à...
Page 27 DESCRIPTION ET COMMANDES Faces supérieure et avant PUSH DISPLAY 1 Bouton VOLUME 7 Touche MUTING 2 Touche STANDBY/ON 8 Touche PROGRAM/CLOCK SET 3 Touche PRESET – 9 Touche TAPE Touche PRESET + / CD REPEAT Touche CD/RANDOM 4 Touches de commande cassette Touche BAND/TUNER Touche PAUSE 8 10 Fenêtre d’affichage...
Page 28 Face arrière 15 Antenne téléscopique 19 Couvercle du logement à piles 20 Prise ÓAC IN (entrée secteur) 16 Touche RESET 17 Interrupteur BEAT CUT 18 Prise PHONES Raccordez des mini-écouteurs stéréo (diamètre 3,5- mm, impédance entre 16 Ω et 32 Ω) à cette prise. La sortie des enceintes est désactivée si des écouteurs sont raccordés.
Page 29 RÉGLAGE DE L’HORLOGE 2,3,4 PUSH DISPLAY Remarque: Avant d’utiliser davantage cette unité, réglez d’abord l’horloge intégrée à cette unité. En cas de coupure de courant, l’horloge perd son réglage L’horloge utilise un affichage sur 12 heures. “AM 12:00” et est réinitialisée sur “AM 12:00”. L’indication de signifie minuit et “PM 12:00”...
Page 30 AJUSTER LE SON PHONES (à l’arriere) PHONES (on the rear) MUTING VOLUME HBS/PRESET EQ PUSH DISPLAY Pour ajuster le son Pour renforcer les sons graves Vous pouvez profiter d’un son grave puissant avec l’effet Tournez VOLUME dans le sens des aiguilles d’une sonore Hyper-Bass.
Page 31 LECTURE DE DISQUES COMPACTS • Sortir le disque de son étui et le replacer Remarques sur les disques compacts Cette unité a été conçue uniquement pour lire les CD suivants. • CD audio numérique • CD audio numérique enregistrable (CD-R) •...
Page 32 Fonctionnement de base PUSH DISPLAY 1 Appuyez sur CD/RANDOM pour entrer dans le Pour arrêter la lecture mode CD, si l’unité est dans le mode TUNER ou Appuyez sur STOP 7. TAPE. STOP 2 Appuyez sur ) PUSH pour ouvrir le logement du disque.
Page 33 Changement de piste Rechercher – localiser une position particulière sur le disque • Pour revenir à la piste précédente Pendant la lecture, appuyez sur 4 une fois pour Appuyez et maintenez enfoncé 4 ou ¢ pendant revenir au début de la piste en cours, appuyez deux la lecture.
Page 34 Lecture programmée Vous pouvez programmer un maximum de 20 pistes à lire dans n’importe quel ordre souhaité. 2,4,5 PUSH DISPLAY Remarque: Pour arrêter pendant la lecture Appuyez sur STOP 7. Il existe une limite de temps pour effectuer les étapes suivantes.
Page 35 RÉCEPTION RADIO Réglage d’une station PUSH DISPLAY 1 Appuyez sur BAND/TUNER pour entrer dans le Utilisation des antennes mode tuner. 2 Appuyez sur BAND/TUNER pour sélectionner la bande, FM ou AM. 3 Appuyez et maintenez 4 ou ¢ pendant plus de 1 seconde.
Page 36 Préréglage des stations Vous pouvez prérégler 10 stations FM et 10 stations AM. 3,5,6 PUSH DISPLAY 5 Appuyez sur PROGRAM/CLOCK SET. Il existe une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant d’avoir fini, La station réglée à...
Page 37 LECTURE DE CASSETTES Remarques sur les bandes cassettes Insertion d’une cassette • Utilisez uniquement des bandes normales de type I. 1 Appuyez sur STOP/EJECT § pour ouvrir le Les caractéristiques d’enregistrement/lecture de cette logement à cassette. unité sont celles prévues pour les bandes normales, qui 2 Insérez une cassette avec le côté...
Page 38 Fonctionnement de base PUSH DISPLAY 1 Appuyez sur TAPE pour entrer dans le mode Pour rembobiner rapidement une bande cassette. Appuyez sur REW ¡ ou FF 1. 2 Insertion d’une cassette. Quand la bande atteint son extrémité, appuyez sur STOP/ EJECT §...
Page 39 ENREGISTREMENT Fonctionnement de base PUSH DISPLAY Enregistrement standard Utilisation de la fonction de coupure de pulsation (beat-cut) 1 Préparez la source d’enregistrement. En enregistrant des programmes AM, des pulsations • Si l’enregistrement provient de la radio: peuvent se produire. Si cela se produit, changez Réglez le mode tuner et syntonisez la station l’interrupteur BEAT CUT à...
Page 40 Enregistrement synchronisé avec la lecture d’un CD Vous pouvez faire en sorte que le lecteur CD lance la lecture lorsque la platine cassette démarre le mode enregistrement. PUSH DISPLAY 1 Insérez une cassette. Quand la cassette atteint la première la fin de la bande, le Utilisez uniquement une bande normale de type I.
Page 41 ENTRETIEN Nettoyage des têtes, du cabestan et Nettoyage de la lentille du lecteur CD du galet d’entraînement Si la lentille du lecteur CD est sale, le son peut être dégradé. Le nettoyage est important! Lorsqu’une bande défile, il est naturel que de la poudre Ouvrez le logement du disque et nettoyez la lentille.
Page 42 DÉPANNAGE • Si vous avez un problème avec votre unité, vérifiez la • Si vous ne pouvez pas résoudre le problème à partir présence dans cette liste d’une solution éventuelle des conseils qui figurent ici ou si l’unité a été avant d’appeler le service après-vente.
Page 43 SPÉCIFICATIONS Lecteur CD Général : Cone de 9 cm × 2 Capacité de CD : 1 CD Enceintes Impédance de l’enceinte : 4 Ω Rapport signal-bruit : 75 dB : 4 W (2 W + 2 W) à 4 Ω Plage dynamique : 60 dB Puissance de sortie...
